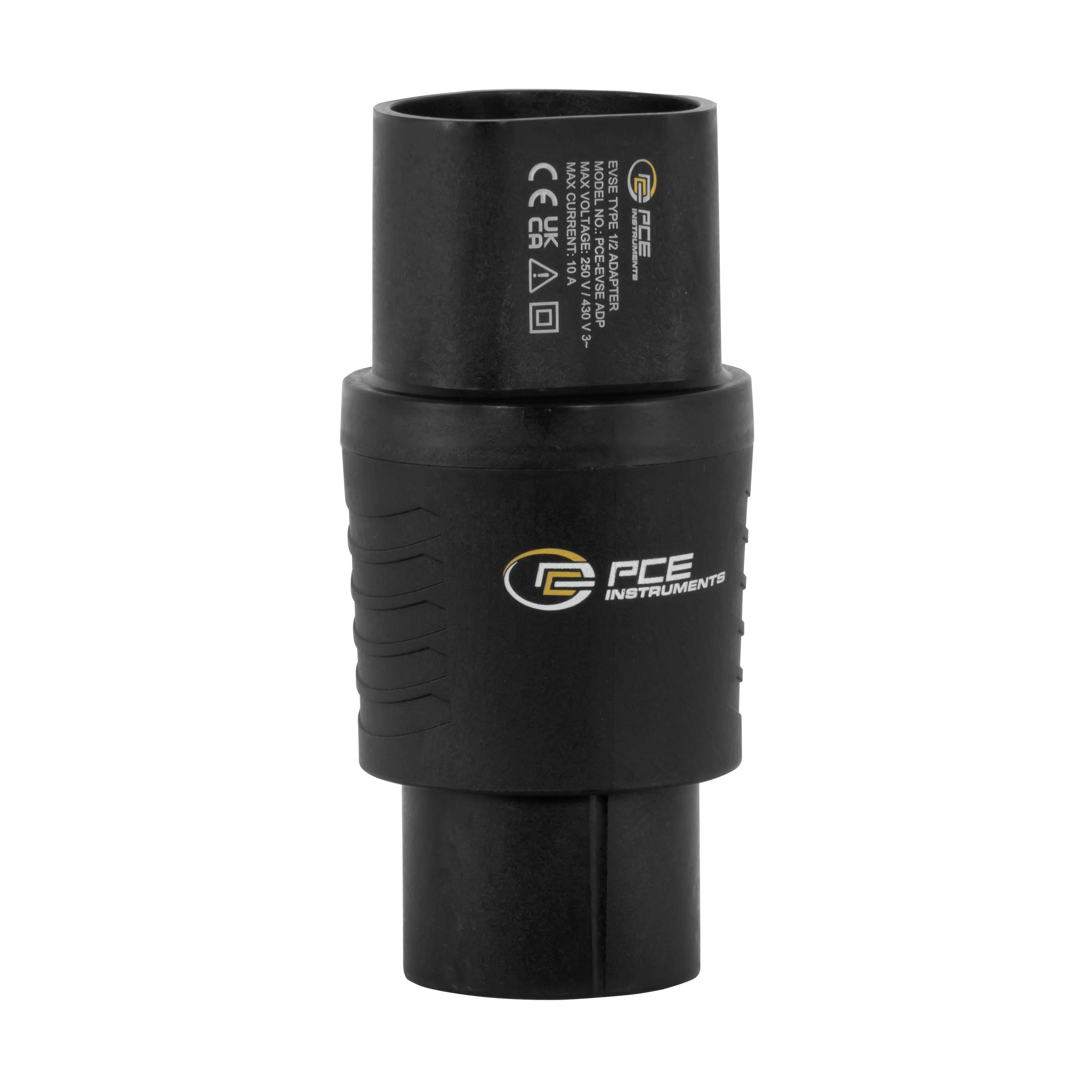

PCE Instruments PCE-EVSE ADP príslušenstvo pre elektromobily typ 2, výstupů 1 x, PCE-EVSE ADP
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Technické parametre
- Testovacie funkcie
- Predtest PE: áno, s kapacitnou elektródou
- PP simulácia: otvorené, 13A, 20A, 32A, 63A
- Stav CP: A, B, C, D
- Chyba CP: "E" E
- Chyba PE / chyba uzemnenia: Áno
- Všeobecné technické údaje
- Pripojenia: L1, L2, L3, N, PE
- Pripojenia Ďalšie informácie:
- max 230V (1-fázový) / 430V (3-fázový) ; 50/60 Hz
- 10A / 250V
- Zástrčka typu 2 pevne na kábli
- (voliteľný adaptér potrebný pre typ 1)
- Norma(y): IEC62196-2 zástrčka typu 2
- Dĺžka kábla: 25 cm
- Bezpečnostný štandard: CAT II / 300V
- Sieťová zásuvka: max. 50/60 Hz; 10A
- Výstupy: 2 x 4 mm zásuvky (výstupné svorky signálu)
- Poistka(y): Sieťová zásuvka T10A/250V
- Kategória výrobku
príslušenstvo pre elektromobily
- Nabíjací zástrčka
typ 2
- Počet konektorov
1 x
- Dĺžka kábla
25 cm
IP40
- Farba
čiernosivá
- Dĺžka
150 mm
- Šírka
70 mm
- V
70 mm
- Hmotnosť
308
- Max. teplota
40 °C
- Min. teplota
0 °C
Na stiahnutie
Datasheet
Datasheet 3192920 PCE Instruments PCE-EVSE ADP príslušenstvo pre elektromobily typ 2, výstupů 1 x, PCE-EVSE ADP
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3192920 PCE Instruments PCE-EVSE ADP príslušenstvo pre elektromobily typ 2, výstupů 1 x, PCE-EVSE ADP
Popis
Merací pripojovací adaptér pre nástenné boxy / simulácia vozidla / simulácia kábla / CP výstup a sieťová zásuvka na meracie účely / vrátane prepravnej tašky
Merací pripojovací adaptér pre nástenné boxy je určený pre testery VDE 0100 na testovanie nabíjacích staníc (režim nabíjania 3) pre elektromobily. Tento adaptér je možné použiť s inštalačným testerom PCE-ITE 55B alebo s väčšinou ostatných bežných testerov VDE 0100. Vďaka LED diódam pre detekciu napätia na 3 fázach môžete rýchlo zistiť, či došlo k chybe inštalácie.
Prúdovú nosnosť nabíjacieho kábla je možné simulovať pomocou otočného spínača PP State. Prúdová zaťažiteľnosť je simulovaná rôznymi odpormi v meracom pripájacom adaptéri pre wallboxy, ktoré sú zapojené medzi PP a PE vodiče. Pomocou otočného spínača CP State je možné simulovať rôzne stavy vozidla. Stavy vozidla sú simulované rôznymi odpormi zapojenými medzi vodiče CP a PE.
K zásuvke je možné pripojiť externú záťaž. Tento výstup je určený len pre účely merania a ponúka možnosť kontroly funkcie elektromera. Okrem toho je možné pomocou meracieho pripájacieho adaptéra pre nástenné boxy simulovať aj chybu PE (uzemnenie). Merací pripojovací adaptér pre nástenné boxy sa dodáva v taške na prístroj. K dispozícii je voliteľný adaptér pre nástenné skrinky s pripojením typu 1.
Tento text bol preložený strojovo.
Merací pripojovací adaptér pre nástenné boxy je určený pre testery VDE 0100 na testovanie nabíjacích staníc (režim nabíjania 3) pre elektromobily. Tento adaptér je možné použiť s inštalačným testerom PCE-ITE 55B alebo s väčšinou ostatných bežných testerov VDE 0100. Vďaka LED diódam pre detekciu napätia na 3 fázach môžete rýchlo zistiť, či došlo k chybe inštalácie.
Prúdovú nosnosť nabíjacieho kábla je možné simulovať pomocou otočného spínača PP State. Prúdová zaťažiteľnosť je simulovaná rôznymi odpormi v meracom pripájacom adaptéri pre wallboxy, ktoré sú zapojené medzi PP a PE vodiče. Pomocou otočného spínača CP State je možné simulovať rôzne stavy vozidla. Stavy vozidla sú simulované rôznymi odpormi zapojenými medzi vodiče CP a PE.
K zásuvke je možné pripojiť externú záťaž. Tento výstup je určený len pre účely merania a ponúka možnosť kontroly funkcie elektromera. Okrem toho je možné pomocou meracieho pripájacieho adaptéra pre nástenné boxy simulovať aj chybu PE (uzemnenie). Merací pripojovací adaptér pre nástenné boxy sa dodáva v taške na prístroj. K dispozícii je voliteľný adaptér pre nástenné skrinky s pripojením typu 1.
Tento text bol preložený strojovo.
Prevedenie
- Predbežné vyšetrenie PE
- Stav proximity pilota PP a riadiaceho pilota CP
- Simulácia chyby CP „E“ a chyby PE
- Sieťová zásuvka na meracie účely
- Bezpečnostné meracie zásuvky
- Obsahuje zástrčku typu 2
- Obsahuje adaptér na typ 1
Rozsah dodávky
- 1 x merací pripojovací adaptér pre nástenné boxy PCE-EVSE 310+
- 1 x Návod na použitie
- 1 x taška na prenášanie

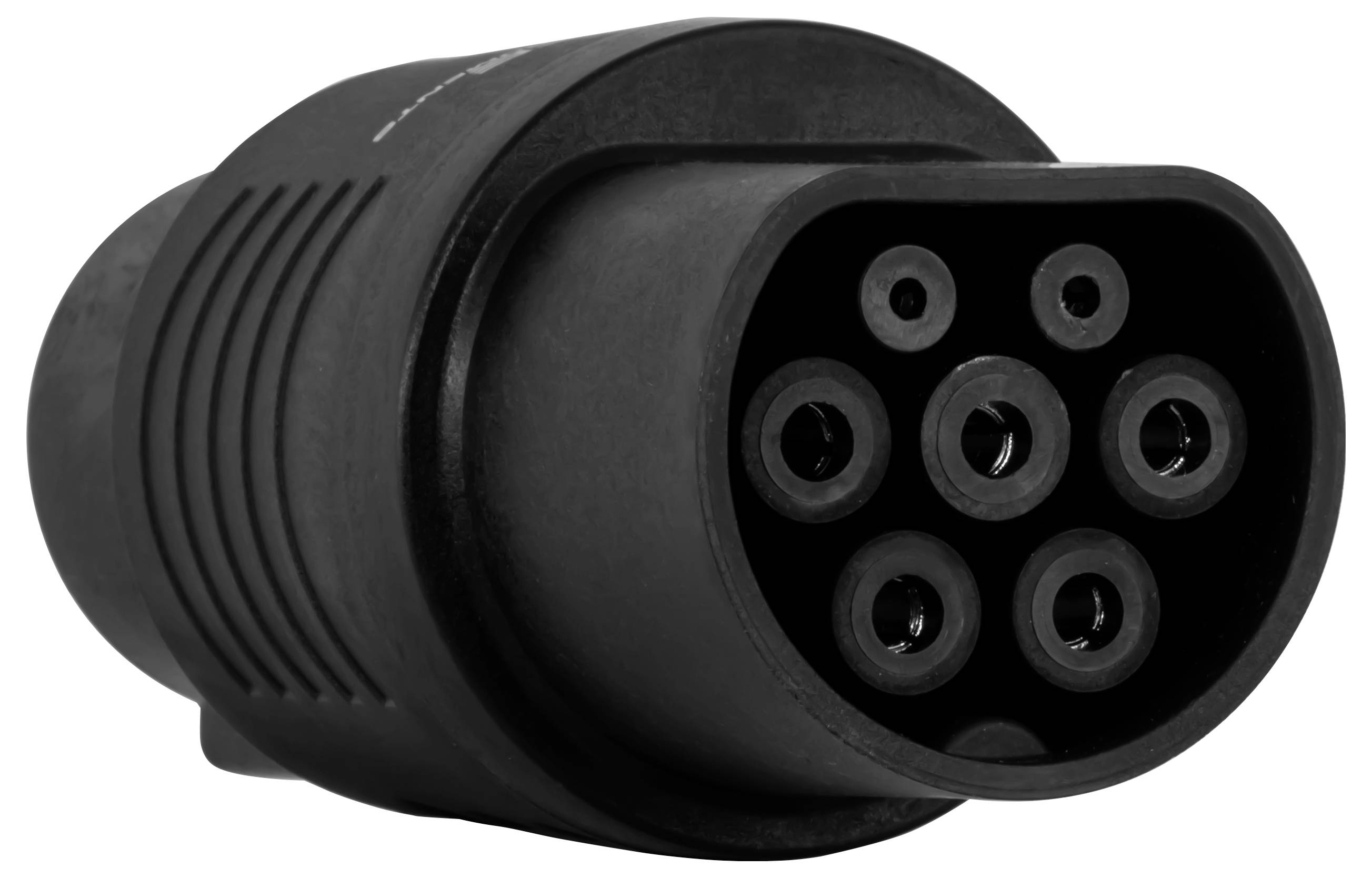

- 1 x konektor typu 2

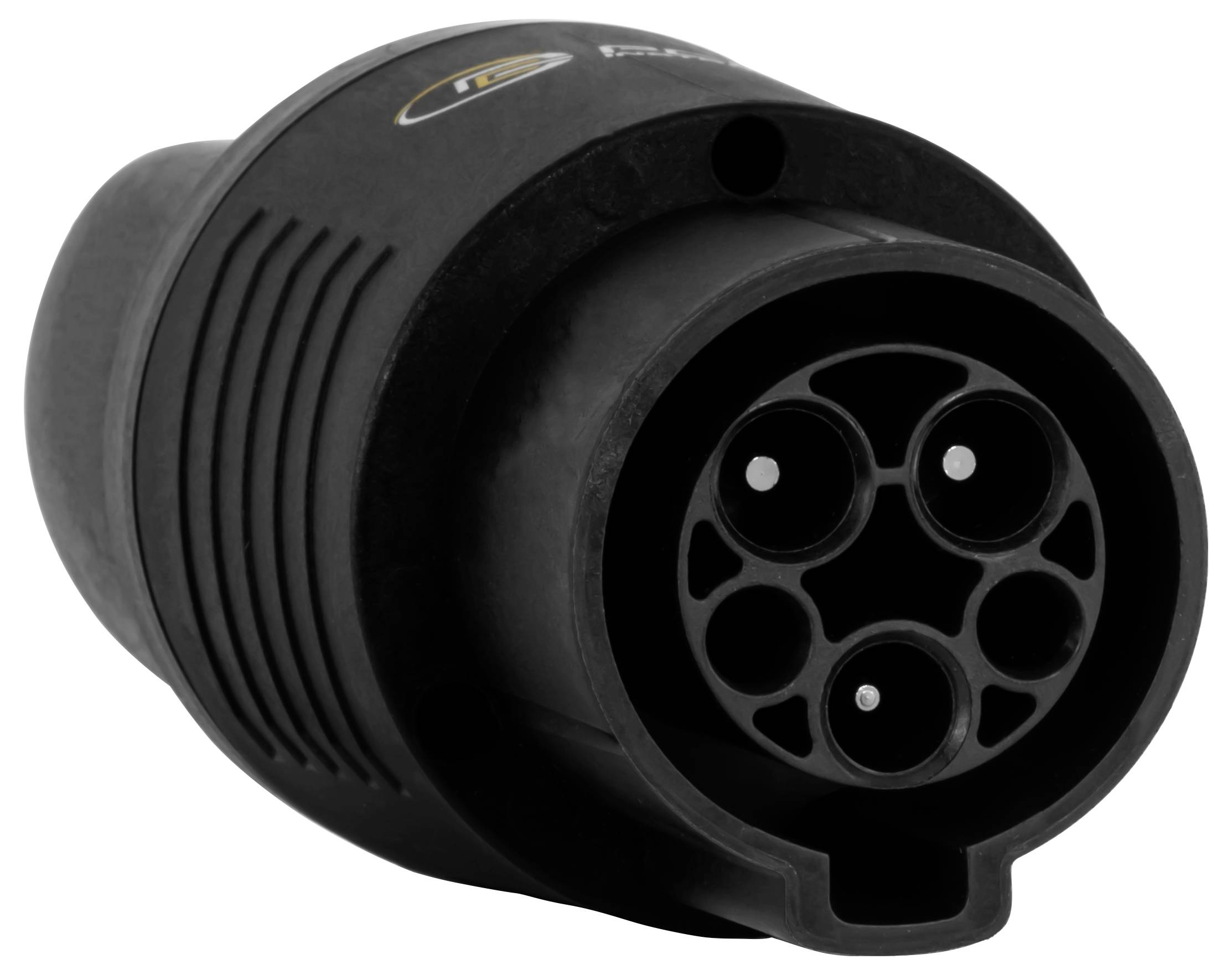

- 1 x adaptér na typ 1 (PCE-EVSE ADP)
Rady
