Meracia technika a napájanie Meracie prístroje Testery, skúšobné prístroje Analyzátory siete

PCE Instruments PCE-GPA 62 trojfázový analyzátor kvality siete 3-fázové s funkciou záznamníka

EAN:
Označenie výrobcu:
Objednávacie číslo:

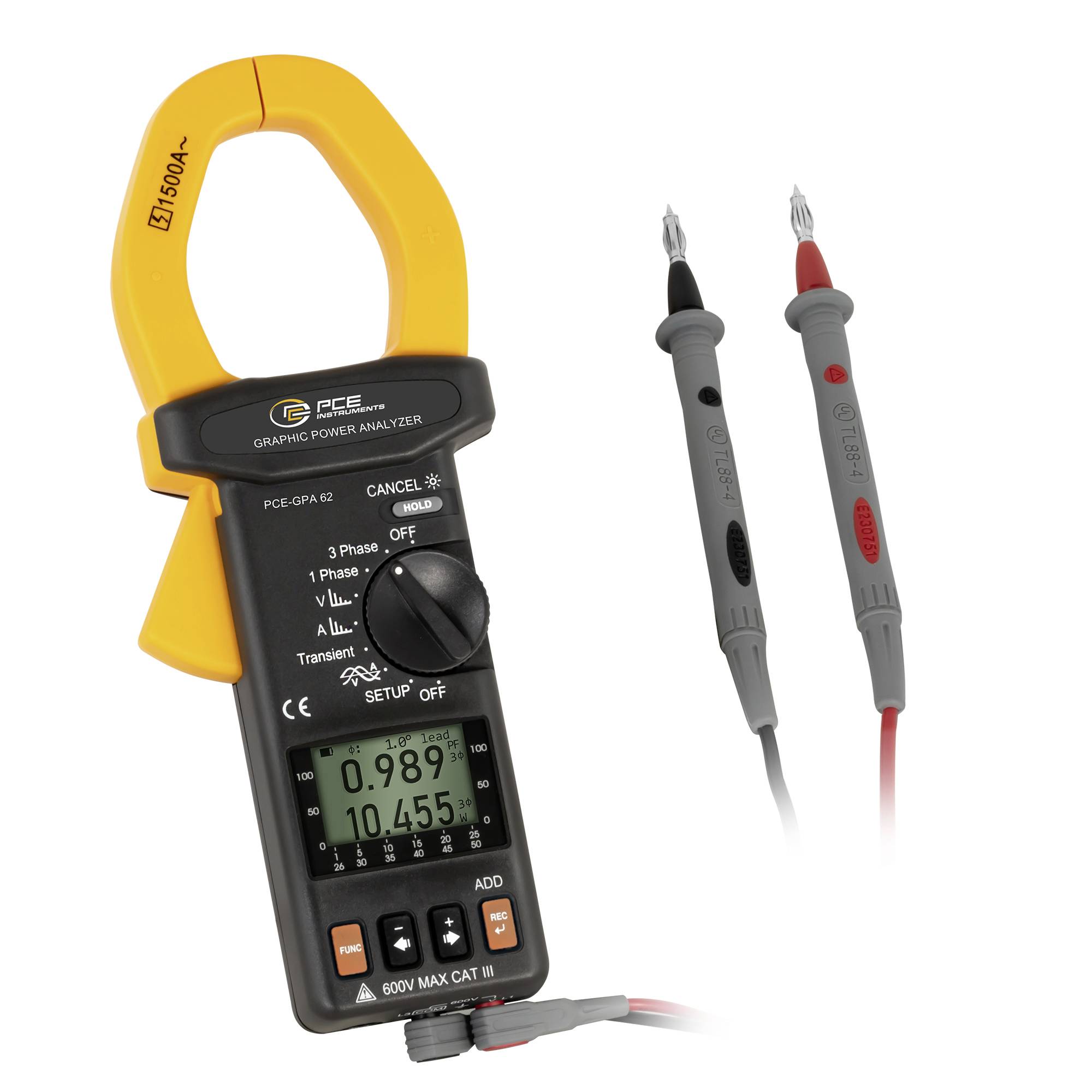

Svorka meter s grafickým analyzátorom výkonu s displejom a dvoma testovacími sondami na bielom pozadí.
Svorka meter s grafickým analyzátorom výkonu s displejom a dvoma testovacími sondami na bielom pozadí.

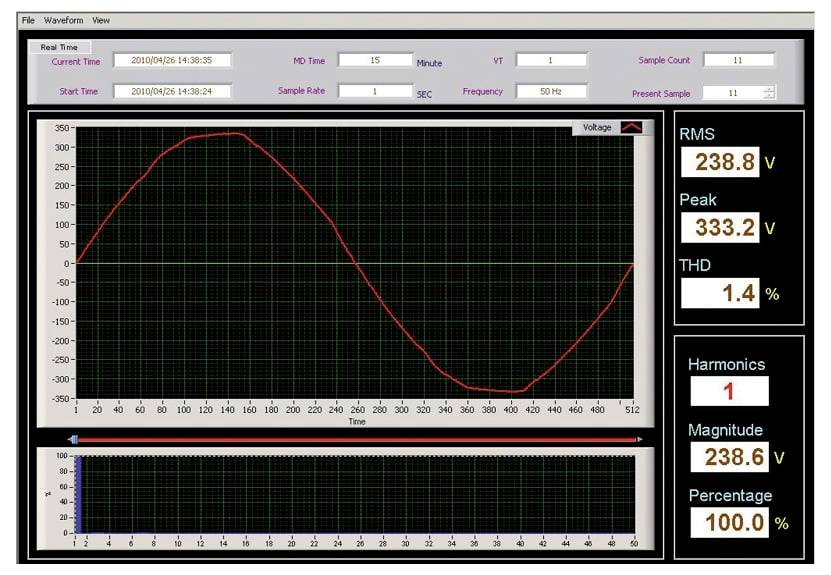

Analýzátor kvality elektrickej energie s priebehom napätia zobrazujúcim červenú sínusovú vlnu napätia v čase s efektívnou hodnotou 238,8 V, špičkovou hodnotou 333,2 V, THD 1,4 % a počtom harmonických 1.

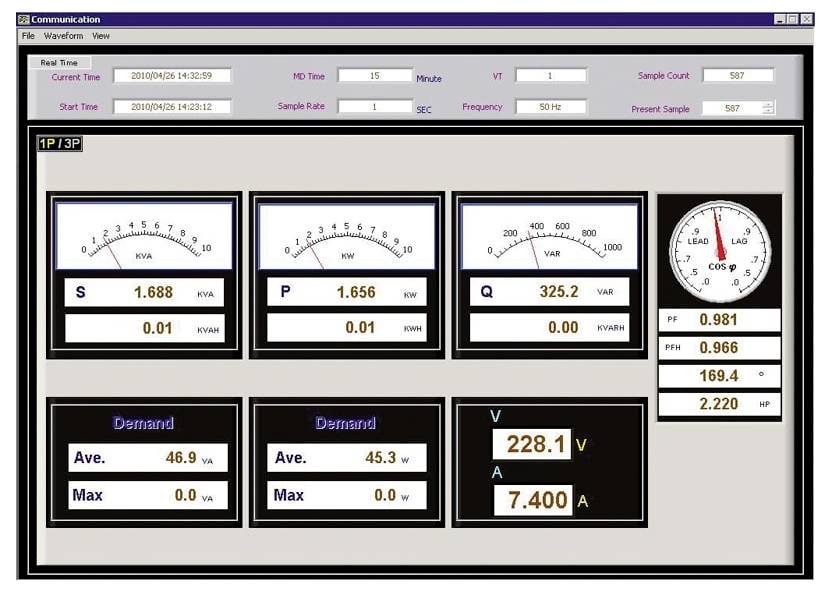

Palubovka sledovania výkonu zobrazujúca reálne elektrické čítania: zdanlivý výkon 1.688 kVA, činný výkon 1.656 kW, jalový výkon 325.2 VAR, napätie 228.1 V, prúd 7.400 A a účinník 0.981.

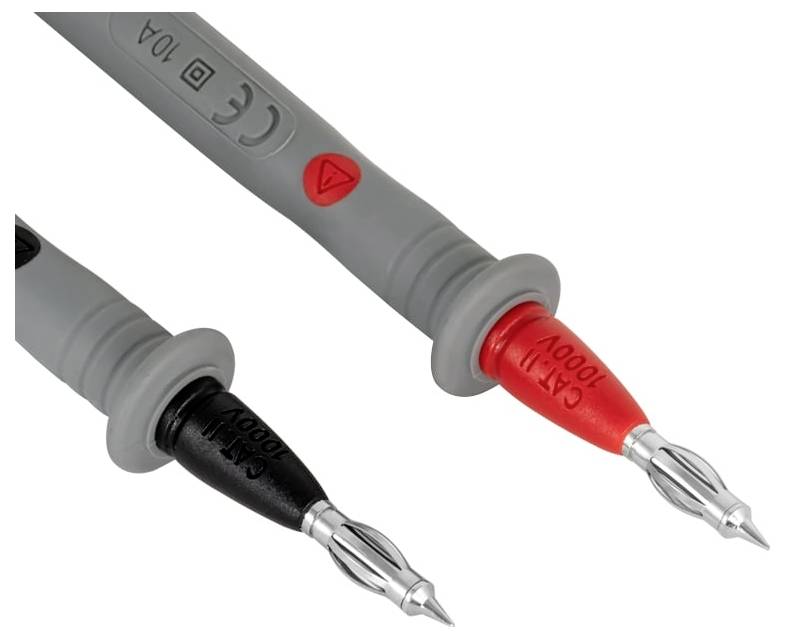

Zblízka dva izolované skúšobné meracie vodiče, červený a čierny, s ostrými kovovými špičkami a označeniami napäťového hodnotenia na sivých rukovätiach.

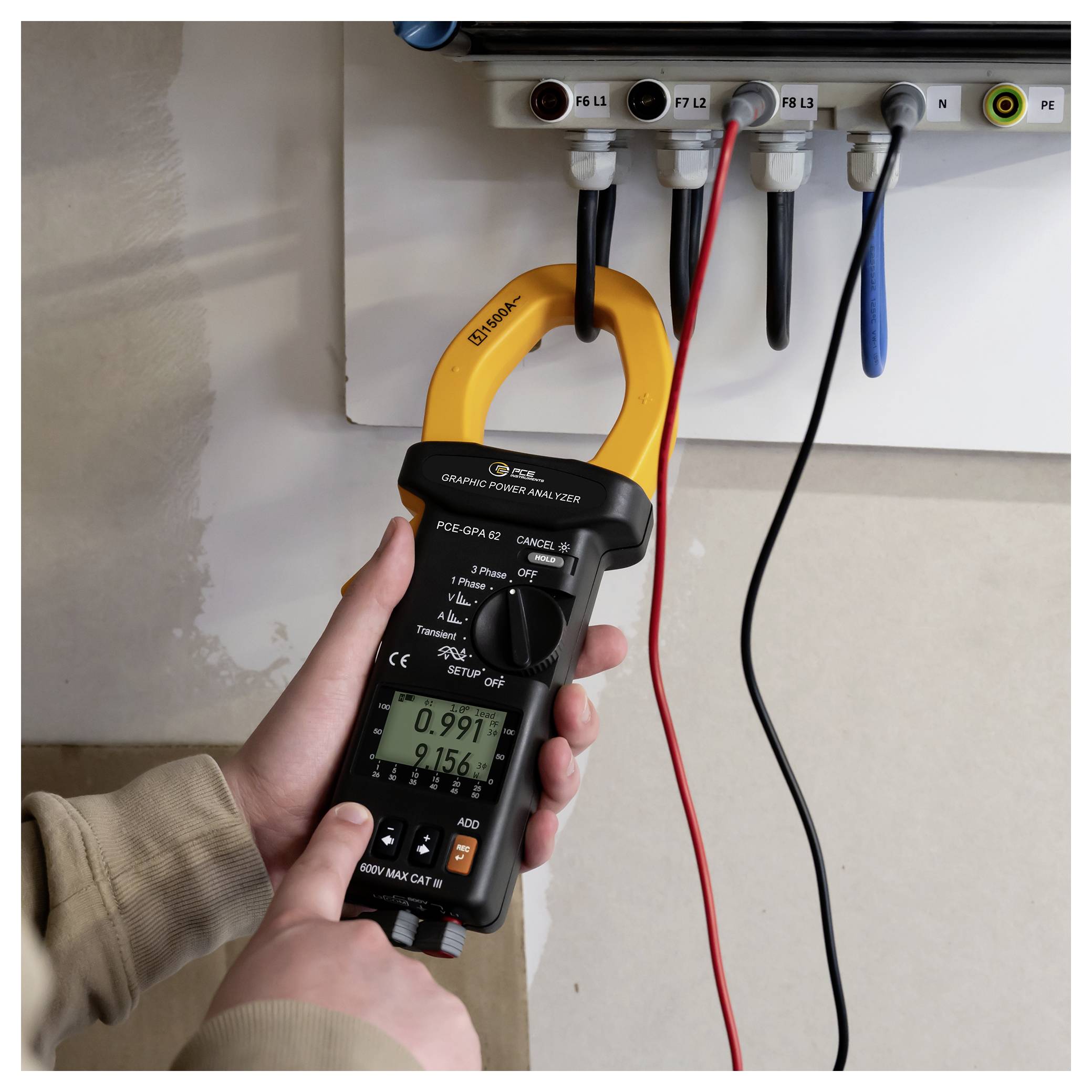

Ruka držiaca svorku analyzátora výkonu merajúca elektrickú prúd v paneli s farebnými vodičmi a označenými svorkami.
1/5
PCE Instruments
Datasheety: (PDF)
Deutsch (Deutschland)
Doručenie: St 7. 10.

8 Ks

Počet

Celkom (800,81 € / kus)
800,81 €
bez DPH.
Doprava zadarmo
Už len 8 Ks skladom!
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident
  • Hlavné benefity
  • Technické parametre
  • Varianty
  • Na stiahnutie
  • Popis
  • Rozsah dodávky
  • Súvisiaci
  • Doplnky

Hlavné benefity

Sieťový analyzátor

  • Monitorovanie v reálnom čase
  • Záznam a meranie napätia / prúdu (skutočne efektívne)
  • meria účinník a fázový uhol
  • Frekvencia, energia, činný výkon, zdanlivý výkon a jalový výkon (1-fázový alebo 3-fázový)
  • symetrické siete

Technické parametre

  • Meranie napätia 4.0 ... 600,0 V
  • Skutočné RMS
  • Presnosť ±0,5 % FS meas. ±5 číslic
  • Rozlíšenie 0,1V
  • napäťové špičky (> 10V) 50Hz - 60Hz
  • Presnosť ±5% ±50 číslic
  • Meranie prúdu 4.0 ... 1500,0A skutočná rms
  • Presnosť ±1 % FS meas. ±5 číslic
  • Rozlíšenie 0,01A
  • prúdové špičky (> 20A) 50Hz - 60Hz
  • Presnosť ±5% ±50 číslic
  • Aktívny výkon P 10 W ... 9999 kW v 5 meracích rozsahoch
  • Presnosť
  • ±1 % z meas. +20 číslic (> 20V a> 20A)
  • ±2 % z meas. +40 dgts (< 20 V a< 20A)
  • Rozlíšenie 0,1W... 1 kW v závislosti od meracieho rozsahu zdanlivý výkon S 10 VA ... 9999 kVA v 5 meracích rozsahoch presnosti
  • ±1 % z meas. +20 číslic (> 20V a> 20 A) ± 2 % f.s. meas.
  • +40 dgts (< 20 V a< 20A)
  • Rozlíšenie 0,1VA ... 1 kVA v závislosti od meracieho rozsahu jalový výkon Q 10 VAr ... Presnosť 9999 kVAr v 5 meracích rozsahoch
  • ±1 % z meas. +20 číslic (> 20V a> 20 A) ± 2 % f.s. meas.
  • +40 dgts (< 20 V a< 20A)
  • Rozlíšenie 0,1 VAR... 1 kVAr v závislosti od meracieho rozsahu
  • Účinník PF 0,000 ... 1 000
  • Presnosť ±0,04 (> 20V a> 20A), ±0,1 (> 20V a< 20A)
  • Rozlíšenie 0,001
  • Fázový uhol -180° .... +180°
  • Presnosť ±1°
  • Rozlíšenie 0,1
  • fázový uhol 0°.... +360°
  • Presnosť ±1°
  • Rozlíšenie 0,1
  • Meranie frekvencie (U> 50V) 46 ... 65 Hz
  • Presnosť ±0,3Hz
  • Rozlíšenie 0,1 Hz
  • Skutočná práca 0... 999 999 kWh
  • Presnosť ±1 % FS meas.
  • Rozlíšenie +20 číslic
  • zjavná práca 0 ... 999 999 kVAh
  • Presnosť ±1 % FS meas.
  • Rozlíšenie +20 číslic
  • Reaktívna práca 0 ... 999 999 kVarh
  • Presnosť ±1 % FS meas.
  • Rozlíšenie +20 číslic
  • Harmonické napätie (relatívne) 1 - 20tH
  • presnosť ± 2%
  • Rozlíšenie 0,1% 50 - 60Hz> 80VAC 21 - 50
  • Presnosť ±4 % FS meas. ±2 %
  • Rozlíšenie 0,1 %
  • Harmonické napätie (absolútne) 1 - 20tH
  • Presnosť ±2% ±0,5V
  • Rozlíšenie 0,1V 50 - 60Hz> 80VAC 21 - 50
  • Presnosť ±4 % FS meas. ±0,5V
  • Rozlíšenie 0,1V
  • Súčasné harmonické (relatívne) 1 - 20tH
  • presnosť ± 2%
  • Rozlíšenie 0,1% 50 - 60Hz> 20A 21-50
  • Presnosť ±4 % FS meas. ±2 %
  • Rozlíšenie 0,1 %
  • Harmonické prúdy (absolútne) 1 - 20tH
  • Presnosť ±2 % FS meas. ±0,4A
  • Rozlíšenie 0,1A 50 - 60Hz> 20A 21-50
  • Presnosť ±4 % FS meas. ±0,4A
  • Rozlíšenie 0,1A
  • Celkové harmonické skreslenie (THD-F) 0,0 – 20 %
  • presnosť ± 2%
  • Rozlíšenie 0,1% 50 - 60Hz> 80V a> 20A 20,1 - 100 %
  • Presnosť ±6 % FS meas. ±1 %
  • Rozlíšenie 0,1% 50 - 60Hz> 80V a> 20A 100,1 – 999,9 %
  • Presnosť ±10 % FS meas. ±1 %
  • Rozlíšenie 0,1 %
  • Roztvorenie prúdovej svorky max 55 mm
  • Automatický výber rozsahu Zobrazenie prekročenia rozsahu "OL" = Preťaženie
  • Dátové úložisko 50 000 záznamov
  • Rozhranie: USB
  • Softvér vhodný pre Windows2000, ME, XP ...
  • Displej Grafický displej, 128 x 64 LCD s osvetlením
  • Napájanie 2x 1,5 V typ AA Spotreba energie cca 10 mA
  • Rozmery 271 x 112 x 46mm
  • hmotnosť: 650 g
  • vrátane batérií
  • Okolité podmienky max. 85 %
  • relatívna vlhkosť / -10 °C... +50 °C
  • Stupeň ochrany / štandardizácia CAT III 600 V / EN 61010-2-032
Kategória výrobku

trojfázový analyzátor kvality siete

Kategória merania

CAT III 600 V

bez certifikátu

Rozmer.

(d x š x v) 271 x 112 x 46 mm

Hmotnosť

650 g

Druh merania

3-fázové

Vlastnosti

s funkciou záznamníka

Šírka

112 mm

V

46 mm

Dĺžka

271 mm

Rozhranie

USB

Varianty(Všetky ceny sú bez DPH.)

Kategória výrobku

PCE Instruments PCE-GPA 62 trojfázový analyzátor kvality siete 3-fázové s funkciou záznamníka
PCE Instruments PCE-GPA 62 trojfázový analyzátor kvality siete 3-fázové s funkciou záznamníka

2452449


Tento produkt
trojfázový analyzátor kvality siete
PCE Instruments PCE-830-1 sieťový analyzátor
PCE Instruments PCE-830-1 sieťový analyzátor

2452274


sieťový analyzátor
PCE Instruments PCE-830-2 sieťový analyzátor
PCE Instruments PCE-830-2 sieťový analyzátor

2452275


sieťový analyzátor
PCE Instruments PCE-830-3 sieťový analyzátor
PCE Instruments PCE-830-3 sieťový analyzátor

2452276


sieťový analyzátor

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 2452449 PCE Instruments PCE-GPA 62 trojfázový analyzátor kvality siete 3-fázové s funkciou záznamníka

Návod na obsluhu a bezpečnostné pokyny

Deutsch (Deutschland)

Návod na obsluhu a bezpečnostné pokyny 2452449 PCE Instruments PCE-GPA 62 trojfázový analyzátor kvality siete 3-fázové s funkciou záznamníka

Popis

Merač výkonu sa používa na jedno alebo trojfázové meranie činného, jalového a zdanlivého výkonu, účinníka, fázového uhla, energie, napätia a prúdu, ako aj ich špičiek a harmonických do 50. Harmonické. Integrovaný grafický displej zaisťuje optimálne vizuálne zobrazenie hodnôt na elektromere. - Meranie napätia: 4,0 ... 600,0 V Skutočná efektívna hodnota - meranie prúdu: 4,0 ... 1500,0 A Skutočná efektívna hodnota - meranie frekvencie (U & gt; 50V): 46 ... 65 Hz - prúdový otvor svorky: max 55 mm - vrátane certifikátu o kalibrácii ISO Kalibračné certifikáty sa vydávajú špeciálne pre zákazníka a sú vylúčené z práva na vrátenie.

Tento text bol preložený strojovo.

Rozsah dodávky

  • 1 x merač výkonu PCE-GPA 62
  • 2 x izolované snímacie tlačidlo na každom 2 m kábli
  • 2 x batéria
  • 1 x puzdro na prenášanie
  • 1 x USB PC kábel
  • 1 x softvér (v angličtine, popísaný a ilustrovaný v nemčine)
  • 1 x návod na použitie

Popis

Merač výkonu sa používa na jedno alebo trojfázové meranie činného, jalového a zdanlivého výkonu, účinníka, fázového uhla, energie, napätia a prúdu, ako aj ich špičiek a harmonických do 50. Harmonické. Integrovaný grafický displej zaisťuje optimálne vizuálne zobrazenie hodnôt na elektromere. - Meranie napätia: 4,0 ... 600,0 V Skutočná efektívna hodnota - meranie prúdu: 4,0 ... 1500,0 A Skutočná efektívna hodnota - meranie frekvencie (U & gt; 50V): 46 ... 65 Hz - prúdový otvor svorky: max 55 mm - vrátane certifikátu o kalibrácii ISO Kalibračné certifikáty sa vydávajú špeciálne pre zákazníka a sú vylúčené z práva na vrátenie.

Tento text bol preložený strojovo.

Rozsah dodávky

  • 1 x merač výkonu PCE-GPA 62
  • 2 x izolované snímacie tlačidlo na každom 2 m kábli
  • 2 x batéria
  • 1 x puzdro na prenášanie
  • 1 x USB PC kábel
  • 1 x softvér (v angličtine, popísaný a ilustrovaný v nemčine)
  • 1 x návod na použitie
