PCE Instruments PCE-HFG 1K merač sily 0 - 1000 N bez certifikátu

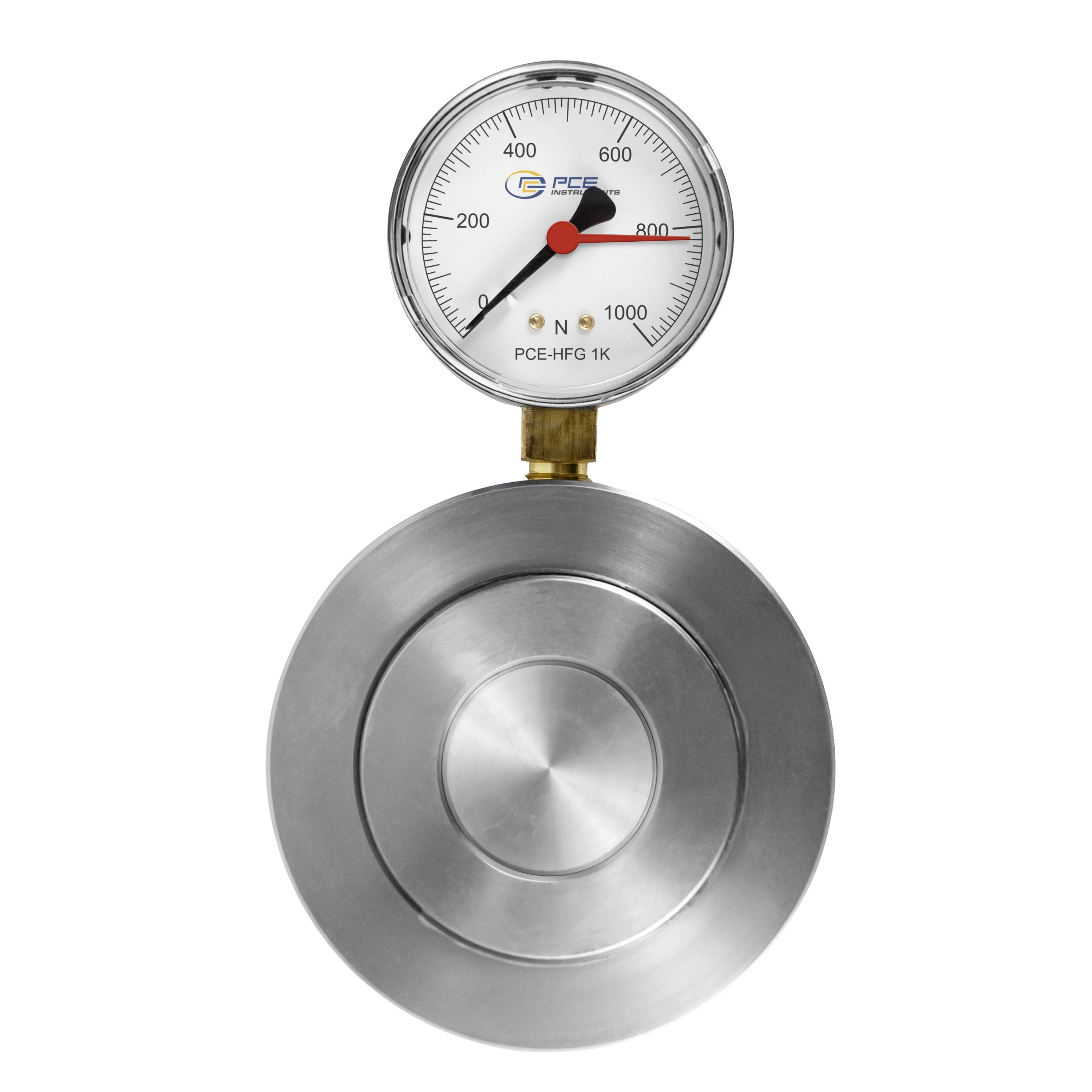

Manometer z nehrdzavejúcej ocele namontovaný na kruhovom kovovom disku s údajom okolo 800.

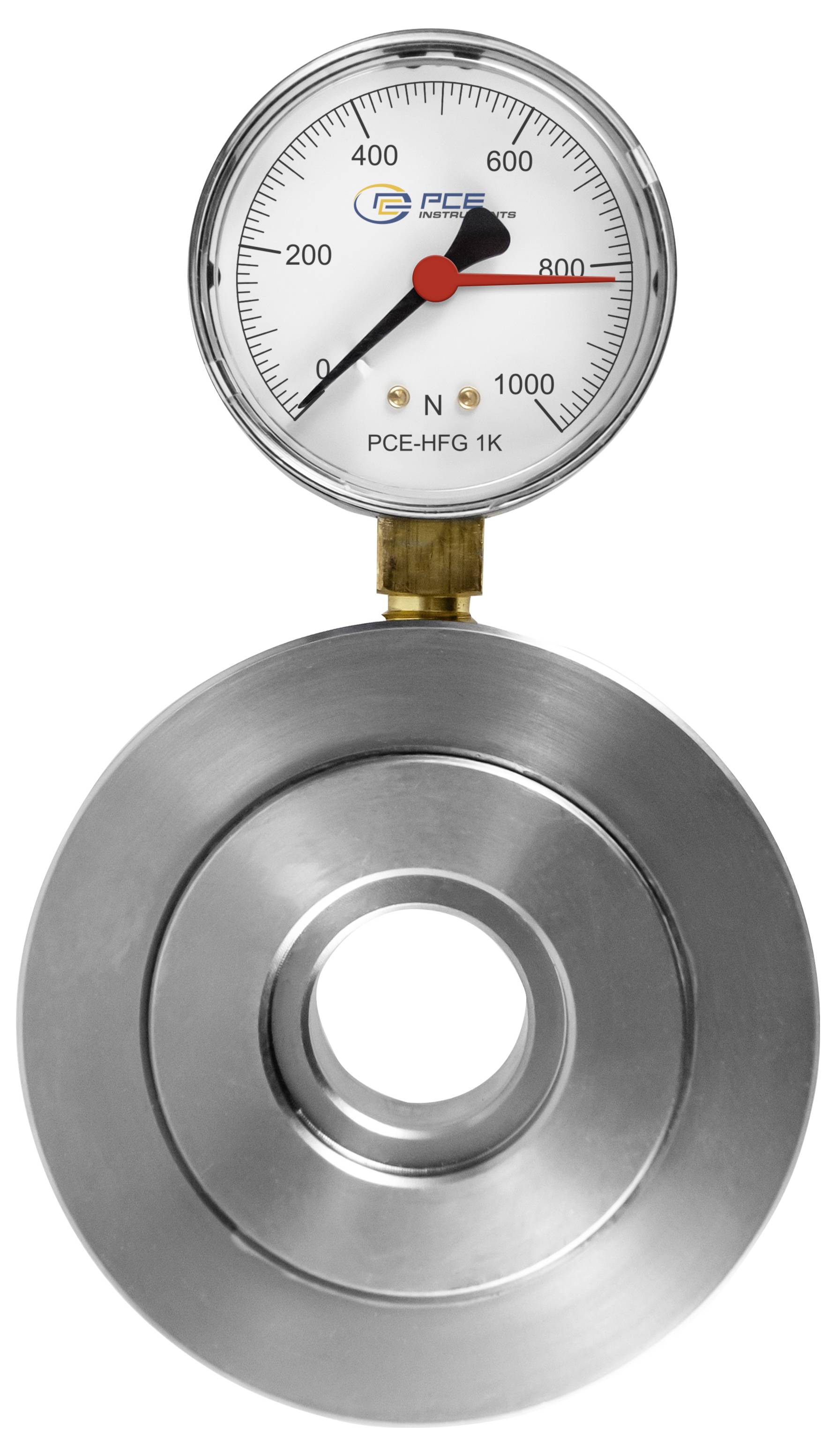

Analógový tlakomер namontovaný nad kruhovým kovovým senzorom, ktorý zobrazuje hodnotu blízku 800 N na stupnici.

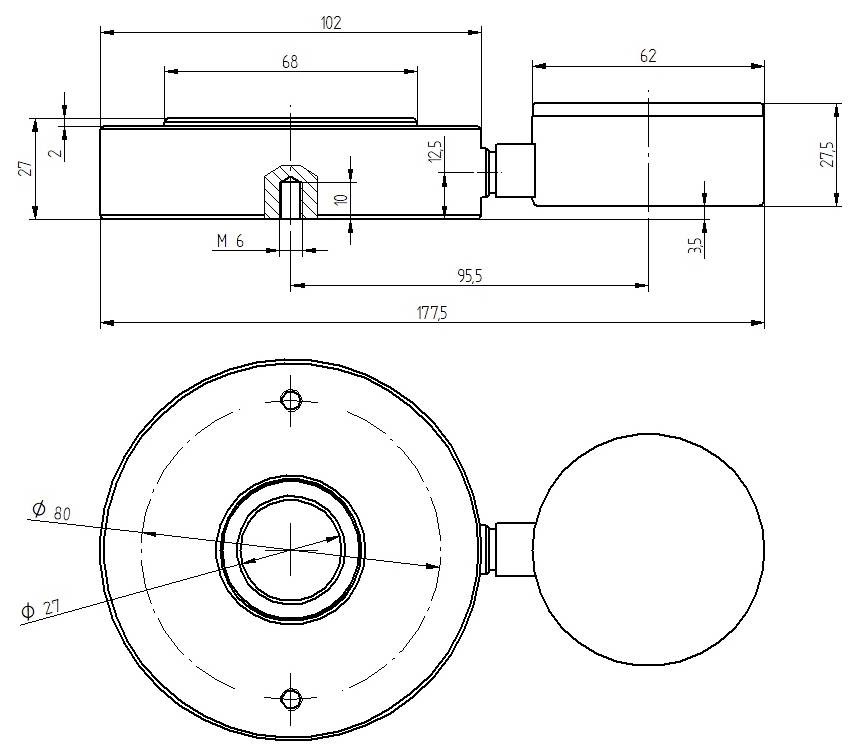

Technický výkres okrúhleho mechanického dielu s bočným valcom, zobrazujúci vrchný a čelný pohľad s rozmermi, vrátane celkovej dĺžky 177,5 mm a priemeru 80 mm.

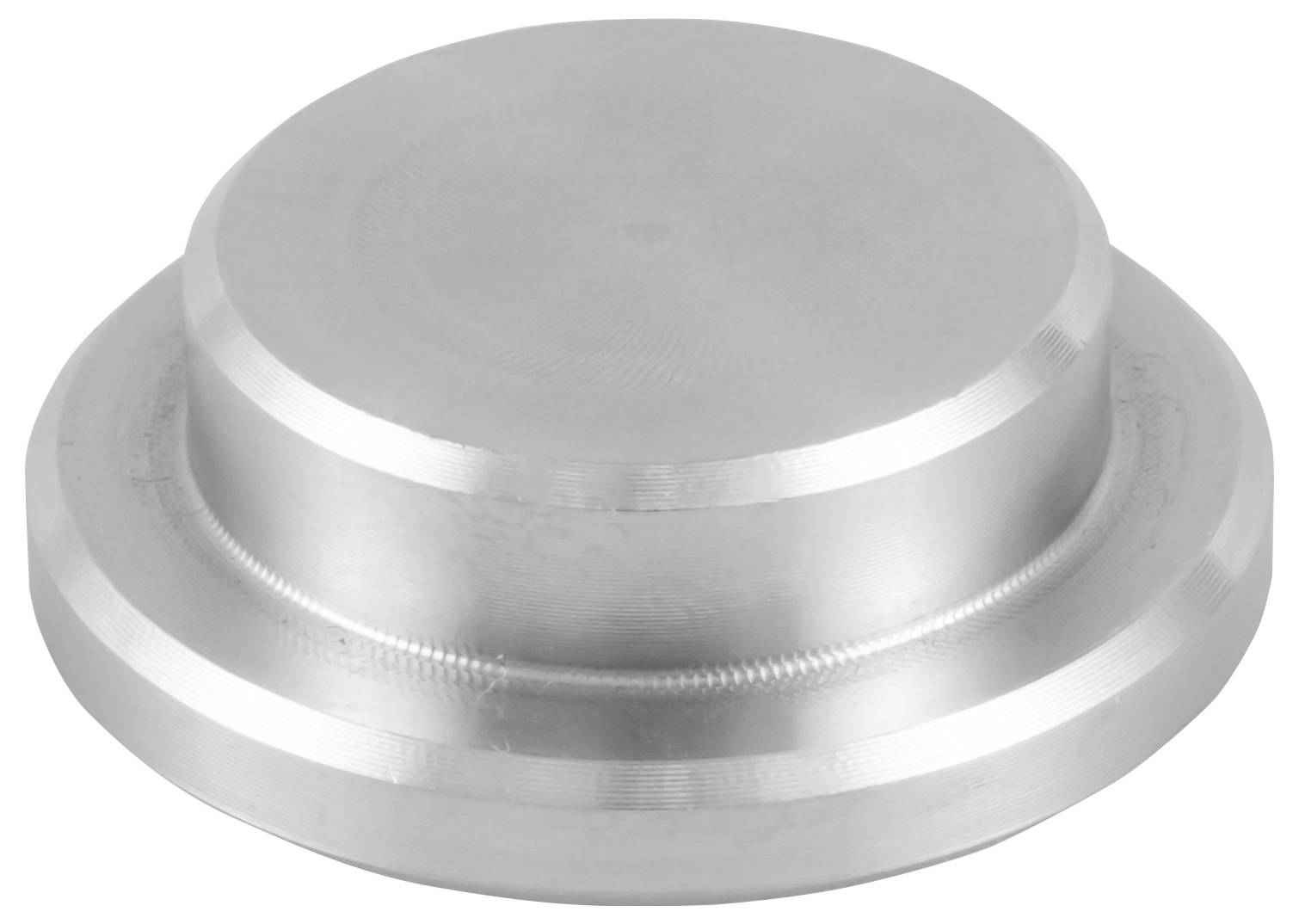

Strieborný kovový obrábač valcový uzáver so širokou prírubovou základňou, zobrazený na bielom pozadí.

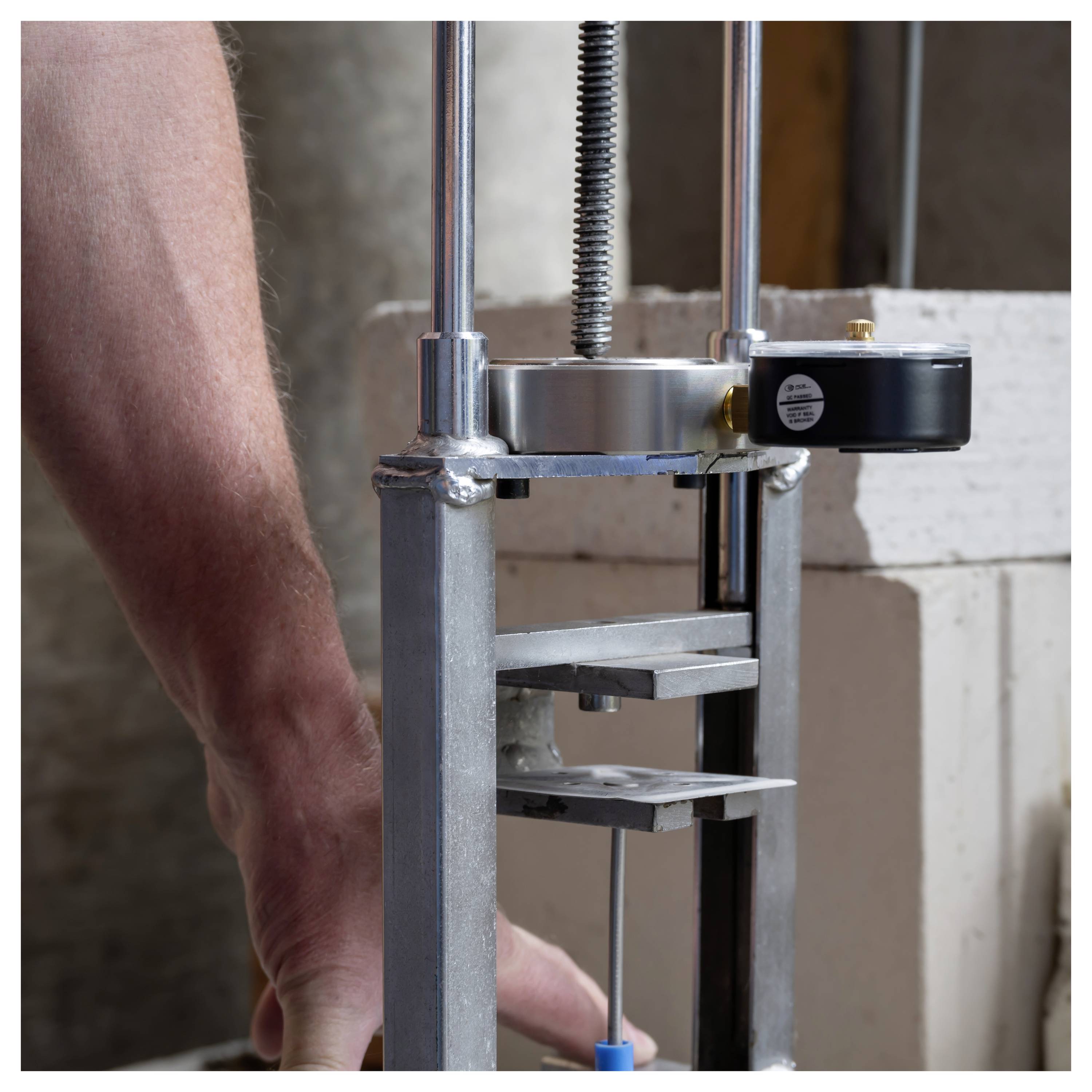

Zblízka na laboratórnom testovacom zariadení, ktoré stláča vzorku muriva kovovým rámom a zariadením na zaťaženie, zatiaľ čo osoba upravuje nastavenie.

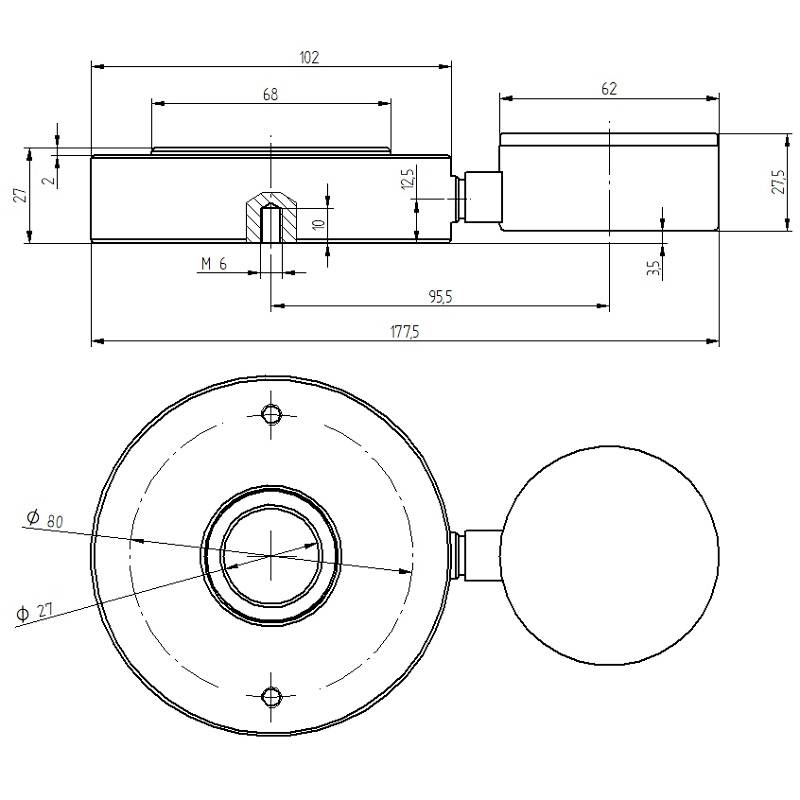

Technický výkres mechanizmu s rozmermi. Hore bočný pohľad, dole pohľad zhora. Označený dĺžkami a priemermi.

1/6

Datasheety: (PDF)

Doručenie: St 7. 10.

15 Ks

Počet

Celkom (527,64 € / kus)

527,64 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Hydraulický prevodník sily PCE-HFG 1K

Snímač sily z nehrdzavejúcej ocele
Meranie statických tlakových síl
Prstencový snímač sily a tlaková pečiatka
Skrutkový držiak pre axiálnu montáž
integrovaný ukazovateľ ťahania
Zobrazenie tlakovej sily v Newtonoch [N]

Technické parametre

Rozsah merania 0 1 000 NRozlíšenie 20 N Presnosť merania ± 2,5 % rozsahu merania Rozmery displeja Ø55 mm Montážne otvory 2 x M6 Okolité podmienky 0 50 °C

Kategória výrobku: merač sily

Displej: analógový

Rozsah merania sily (max.): 1000 N

: bez certifikátu

Hmotnosť: 1.6 kg

Základná presnosť (±): 1.85 %

Rozsah merania sily: 0 - 1000 N

Rozsah merania sily (min.): 0 N

Na stiahnutie

Datasheet

Datasheet 2620708 PCE Instruments PCE-HFG 1K merač sily 0 - 1000 N bez certifikátu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2620708 PCE Instruments PCE-HFG 1K merač sily 0 - 1000 N bez certifikátu

Popis

Hydraulický silomer s analógovou stupnicou / kompaktný pre malé priestory / ukazovátko / s montážnymi otvormi / otvor 27 mm

Hydraulický silomer je založený na princípe, že sila pôsobiaca na piest sa meria hydraulicky. Vytvorený hydraulický tlak sa zobrazuje na stupnici v Newtonoch pomocou hydraulického silomera. S integrovaným ukazovateľom odporu môže náš hydraulický silomer zobraziť príslušnú maximálnu nameranú hodnotu. Ďalšou zvláštnosťou hydraulického silomeru je otvorenie krúžku 27 mm. Pomocou tohto prstencového otvoru je možné použiť hydraulické zariadenie na meranie sily napríklad na meranie vodiacich koľajníc, hriadeľov a čapov napríklad z hydraulického lisu. Pomocou vložiteľného piestového adaptéra je možné hydraulický silomer premeniť z prstencového silomeru na kompresný plunžerový silomer v priebehu niekoľkých sekúnd. Hydraulické zariadenie na meranie sily je preto možné použiť flexibilne. Hydraulické zariadenie na meranie sily sa používa všade tam, kde sú sily, ktoré je potrebné merať. Hydraulický silomer je preto možné optimálne použiť napríklad pri údržbových meraniach a nastavovacích prácach na priemyselných strojoch.
