PCE Instruments PCE-IT414 tester izolácií
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (914,63 € / kus)
914,63 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Merač izolácie PCE-IT414
- 6-miestny LCD displej
- Meranie podľa VDE 0413 časť 1
- Testovacie napätie do 10 000 V.
- EMC: EN 50081-1, EN 50082-1
- Bezpečnosť IEC-1010-1; CAT III IEC- 1010-1 / EN 61010-1
Technické parametre
- Technické údaje skúšačky izolácie DC skúšobné napätie 1 000 / 2 500 / 5 000 / 10 000 V Rozsahy merania izolácie / skúšobné napätie 60 GΩ / 1 000 V 150 GΩ / 2 500 V 300 GΩ / 5 000 V 0,010 G00 V
- Presnosť ± 5 %
- Výstupný výkon 1W max.
- Izolačný odpor medzi elektrickým vedením a krytom 2000 MΩ / 2000V
- Odolné napätie medzi obvodom a krytom 700 V AC po dobu max. 1 minúty AC predbežný varovný obvod pri napätiach> 450 VAC
- Napájanie 8 x 1,5 V batérie
- Rozmery 250 x 110 x 190 mm (ŠxVxH)
- hmotnosť: 1,5 kg
- Kategória výrobku
tester izolácií
bez certifikátu
Na stiahnutie
Datasheet
Datasheet 2452483 PCE Instruments PCE-IT414 tester izolácií
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2452483 PCE Instruments PCE-IT414 tester izolácií
Popis

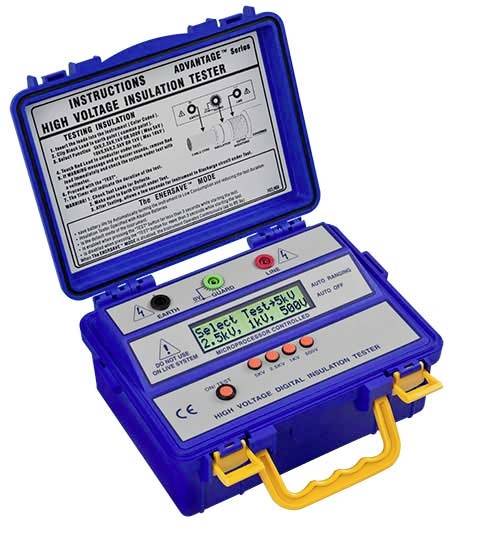

Tester izolácie PCE-IT414 pochádza zo série vysoko presných, robustných testovacích zariadení so 6-miestnym displejom. Tento vysokonapäťový tester izolácie bol vyvinutý špeciálne pre použitie v teréne a prevádzku v náročných podmienkach merania. Jednou z výhod je integrovaný ochranný obvod, ktorý zabraňuje chybám merania v dôsledku zvodových prúdov. Tester izolácie je vybavený mikroprocesorom CMOS a má akustický a optický alarm. S týmto vysokonapäťovým testerom izolácie môžete pracovať s testovacím napätím 10 kV. Môžete preto vykonávať účinné testery izolácie aj vo vysokonapäťových systémoch. Neobmedzená presnosť kalibrácie testera izolácie PCE-IT414 je zaručená, pretože bol z výroby kalibrovaný na vysoko presné digitálne merania (uložené v obvode EEPROM). Len veľmi málo prístrojov na meranie izolácie ponúka skúšobné napätie 10 kV za výrazne vyššie ceny. Definícia izolačného odporu: Je to odpor v ohmoch v elektrických systémoch. Je preto nanajvýš dôležité pre ochranu osôb pred úrazom elektrickým prúdom a pre zabránenie alebo zabránenie škodám na majetku v dôsledku nekontrolovaných tečúcich poruchových prúdov. Stav izolácie sa kontroluje a posudzuje pomocou meraní izolácie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 x tester izolácie PCE-IT414

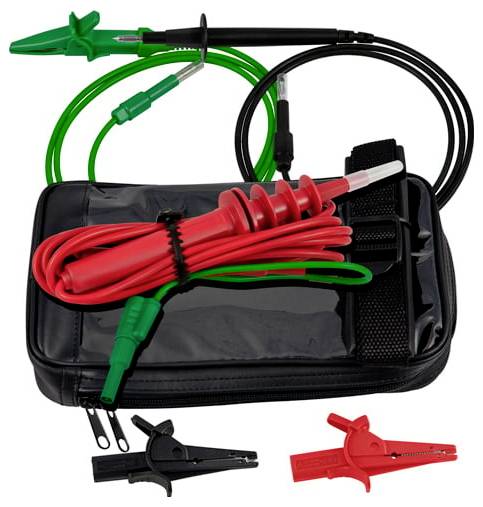

- 1 x farebne odlíšené silikónové testovacie káble
- 1 x integrálne chránená ultravysokonapäťová sonda s koaxiálnym silikónovým vodičom
- 8 x AAA batérie
- 1x návod
- Vykonanie merania izolácie pomocou testera izolácie:
- Vypnite napätie.
- Odstráňte mostík medzi N a PE.
- Vypnite istič, poistku, FI spínač, spotrebič.
- Potom pripojte meracie vedenia medzi vonkajší vodič a PE medzi vonkajší vodič a zapnite tester izolácie a merajte.
- Zmysluplné je aj meranie medzi vonkajšími vodičmi, aby bolo možné lepšie identifikovať poškodenie alebo starnutie vedení.
- Minimálne hodnoty izolačného odporu musia byť 0,25 M Ohm pre meracie napätie 250 V DC, 0,5 M Ohm pre 500 V DC a 1 M Ohm pre 1000 V DC.
