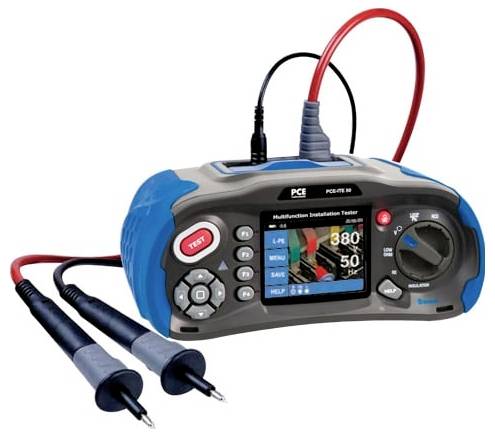

PCE Instruments PCE-ITE 50 tester izolácií
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
13 Ks
Počet
Celkom (947,15 € / kus)
947,15 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity

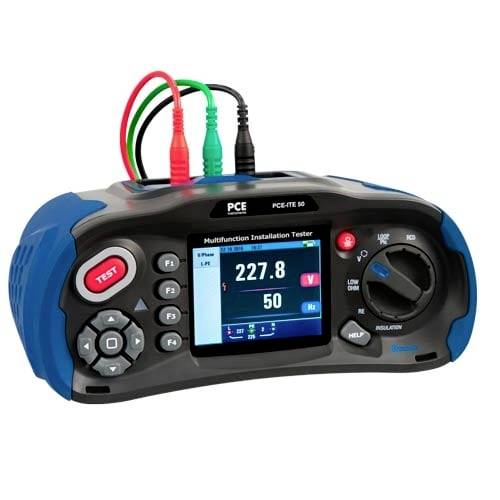

Inštalačný tester PCE-ITE 50

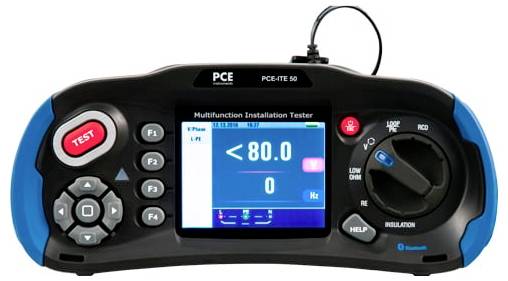

- 3,5" farebný TFT LCD displej
- Odolnosť slučky LN, L-PE a N-PE
- nastaviteľný skúšobný prúd FI
- SD karta a bluetooth
- Duálny displej
- Dobrý / zlý test FI
- Nízkoohmové meranie
- svorkové napätie do 1000 V
Technické parametre
- test izolácie
- Napätie na svorke 125 V (0 ... 10%)
- Rozsah merania Presnosť rozlíšenia
- 0,125... 4MΩ 0,001MΩ ± (2% + 10 číslic)
- Rozsah merania skúšobný prúd skratový prúd
- 1 mA @ záťaž 125 kΩ< = 1 mA
- Rozsah merania Presnosť rozlíšenia
- 4 001... 40 MΩ 0,01 MΩ ± (2 % + 10 číslic) 40,01 ... 400 MΩ 0,1 MΩ ± (4 % + 5 číslic) 400,1 ... 1000MΩ 1MΩ ± (5% + 5 číslic)
- Napätie na svorke 250 V (0 ... 10%)
- Rozsah merania Presnosť rozlíšenia
- 0,125... 4MΩ 0,001MΩ ± (2% + 10 číslic)
- Rozsah merania skúšobný prúd skratový prúd
- 1 mA @ záťaž 250 kΩ< = 1 mA
- Rozsah merania Presnosť rozlíšenia
- 4 001... 40 MΩ 0,01 MΩ ± (2 % + 10 číslic) 40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 číslice) 400,1 ... 1000MΩ 1MΩ ± (3% + 2 číslice)
- Napätie na svorke 500 V (0 ... 10%)
- Rozsah merania Presnosť rozlíšenia
- 0,125... 4MΩ 0,125... 4MΩ 0,001MΩ
- Rozsah merania skúšobný prúd skratový prúd 1 mA @ záťaž 500 kΩ< = 1 mA
- Rozsah merania Presnosť rozlíšenia
- 4 001... 40 MΩ 0,01 MΩ ± (2 % + 10 číslic) 40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 číslice) 400,1 ... 1000MΩ 1MΩ ± (4% + 5 číslic)
- Napätie na svorke 1000 V (0 ... 10%)
- Rozsah merania Presnosť rozlíšenia
- 0,125... 4MΩ 0,001MΩ ± (3% + 10 číslic)
- Rozsah merania skúšobný prúd skratový prúd
- 1mA @ záťaž 1MΩ< = 1 mA
- Rozsah merania Presnosť rozlíšenia
- 4 001... 40 MΩ 0,01 MΩ ± (2 % + 10 číslic) 40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 číslice) 400,1 ... 1000MΩ 1MΩ ± (4% + 5 číslic)
- Nízky ohm / meranie nízkeho odporu
- Rozsah merania Presnosť rozlíšenia
- 2,000Ω 0,001Ω ± (1,5% + 30 číslic) 20,00Ω 0,01Ω ± (1,5% + 3 číslice) 200,0Ω 0,1Ω ± (1,5% + 3 číslice) 5,5% ± 1,5% ± 1000Ω
- maximálne napätie naprázdno 5,8V
- Ochrana proti preťaženiu 250 Vrms
- tester kontinuity
- Rozlíšenie meracieho rozsahu
- 2000Ω 0,01Ω
- maximálne napätie naprázdno 5,8V
- Ochrana proti preťaženiu 250 Vrms
- skratový prúd> = 200 mA
- Odpor slučky L-PE (Hi-Amp): testovací prúd 4,0 A
- Rozsah merania Presnosť rozlíšenia
- 0,23 ... 9,99Ω 0,01Ω ± (5% + 6 číslic) 10,0 ... 99,9Ω 0,1Ω ± (5% + 6 číslic) 100 ... 999 Ω 1 Ω ± (5 % + 6 číslic) L-PE (bez spúšťania): Testovací prúd 15 mA Rozsah merania Presnosť rozlíšenia 0,23 ... 9,99Ω 0,01Ω ± (5% + 6 číslic) 10,0 ... 99,9Ω 0,1Ω ± (5% + 6 číslic) 100 ... 999 Ω 1 Ω ± (5 % + 6 číslic) LN: Testovací prúd 4,0 A Rozsah merania Presnosť rozlíšenia 0,23 ... 9,99Ω 0,01Ω ± (4% + 4 číslice) 10,0 ... 99,9Ω 0,1Ω ± (4% + 4 číslice) 100 ... 999Ω 1Ω ± (4% + 4 číslice)
- RCD test
- RCD (In) 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A
- Faktory x 1/2, x1, x2, x5
- Presnosť času cesty ± (1 % + 1 ms)
- Tvar signálu skúšobného prúdu sínus (AC), impulz (DC)
- Vypínacie charakteristiky G a S
- Časovanie spúšte 0° alebo 180°
- Rozsah napätia 194...260 V AC (50/60 Hz)
- Presnosť merania prúdu ± (5 % + 2 číslice)
- Meranie napätia
- Rozsah merania Presnosť rozlíšenia
- 80...500 V AC/DC 1 V ± (2 % + 2 číslice)
- meranie frekvencie
- Rozsah merania Presnosť rozlíšenia
- 45...65Hz 1Hz ±2Hz
- pozemné meranie
- Rozsah merania Presnosť rozlíšenia
- 0,00...99,99Ω 0,01Ω ± (2% + 30 číslic) 100,0...999,9Ω 0,1Ω ± (2% + 6 číslic) 1000...2000Ω 1Ω ± (2% + 6 číslic)
- Všeobecné špecifikácie
- Napájanie 8 x 1,2...1,5 V AA
- Prevádzková doba batérií cca 15 hodín
- Kategória merania CAT III 600 V
- Trieda ochrany IP65
- Displej 3,5" TFT (320 x 240 pixelov)
- Prevádzkové prostredie 0...45 °C, 0...95 % rH, bez kondenzácie
- Rozmery 24,2 cm x 10,5 cm x 14,5 cm
- hmotnosť: 1,56 kg
- Kategória výrobku
tester izolácií
bez certifikátu
- Rozhranie
1 x paralelný
1x ST Duplex
1 x USB
IP65/67 (podľa IEC 60529, EN 60529)
ovládací prvok odolný voči striekajúcej vode
IP65
IP65 (v uzavretom stave)
IP65/IP67/IP69K
IP65 (elektronické puzdro)
IP65 (podľa DIN 40050)
IP65/IP68/IP69K
IP65/67 (podľa IEC 60529, EN 60529)
- Rozmer.
(d x š x v) 14.5 x 24.2 x 10.5 mm
- Hmotnosť
1.56 kg
- Displej
digitálny (LCD)
- Kategória merania
CAT III
CAT III 600 V
- Šírka
24.2 mm
- V
10.5 mm
- Dĺžka
14.5 mm
- Napájanie VDE
na batérie
napájané akumulátorom
napájanie z el. siete
230 V AC
USB
- Pamäť (VDE)
áno
- Priebeh skúšky
automatický
- Vlastnosti
RCD / FI test
vr. softvéru
- Presnosť
2 %
- Norma VDE
0100
0100-600
Na stiahnutie
Datasheet
Datasheet 2452485 PCE Instruments PCE-ITE 50 tester izolácií
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2452485 PCE Instruments PCE-ITE 50 tester izolácií
Popis

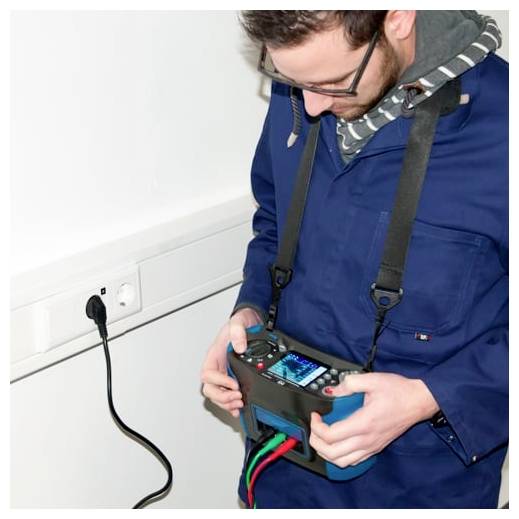

Robustný inštalačný tester / izolačný odpor / odpor uzemnenia / impedancia slučky / meranie napätia / meranie nízkeho odporu / test RCD Je to robustný inštalačný tester s veľkým 3,5" TFT farebným LCD displejom. Pomocou inštalačného testera sa môžete uistiť, že pevné inštalácie sú nainštalované bezpečne a správne. Vďaka duálnemu displeju, intuitívnym symbolom a širokému pozorovaciemu uhlu môžete pomocou inštalačného testera vykonávať merania rýchlo a pohodlne. Pomocou nízkoodporového merania inštalačného testera môžete skontrolovať nízkoodporovú kontinuitu uzemňovacích vodičov, koľajníc na vyrovnanie potenciálov a ochranných vodičov. S inštalačným testerom je merací rozsah pre meranie nízkeho odporu v rozsahu 0 ... 2000 Ω s rozlíšením 0,001 ... 1 Ω. Asi najdôležitejším meraním inštalačného testera je meranie izolačného odporu. Počas merania izolácie sú elektrické vedenia napájané, aby umožnili prúdenie poruchových prúdov, ktoré vytvárajú migráciu alebo teplo. Vo väčšine prípadov sú tieto zvyškové prúdy také minimálne, že ich ochranné zariadenia nedokážu zachytiť a v najhoršom prípade môžu viesť k požiaru. Inštalačný tester môže vykonať meranie inštalácie s testovacím napätím 125 V, 250 V, 500 V alebo 1000 V. Testovací prúd je v každom prípade 1 mA. Meranie uzemnenia inštalačného testera prebieha nezávisle od sieťového napájania. Aby sa všetky systémy a obvody napájacieho systému dostali na spoločný potenciál (referenčná zem alebo referenčný potenciál) a aby sa chránili pred skratovými prúdmi a prepätiami, mal by byť zemný odpor čo najnižší. S meracím rozsahom 0 ... 2000 Ω a rozlíšením 0,01 ... 1 Ω ponúka inštalačný tester všetky požiadavky na zmysluplné meranie zemného odporu.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.

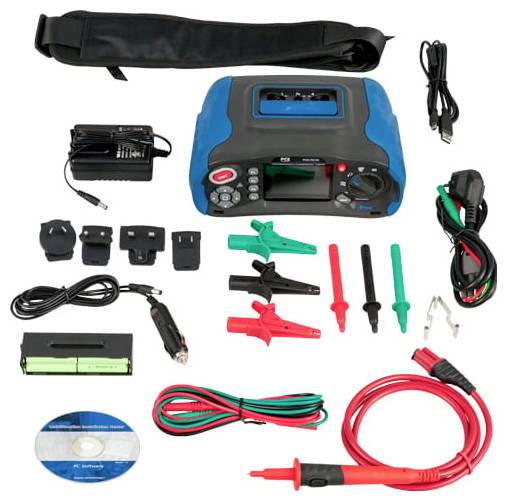

Rozsah dodávky
- 1 x inštalačný tester PCE-ITE 50
- 1x testovacie káble
- 1x prepravný kufrík
- 1 x návod na použitie
