PCE Instruments PCE-ITM 20 ručný multimeter digitálne/y vodotesné (IP67) CAT IV 600 V

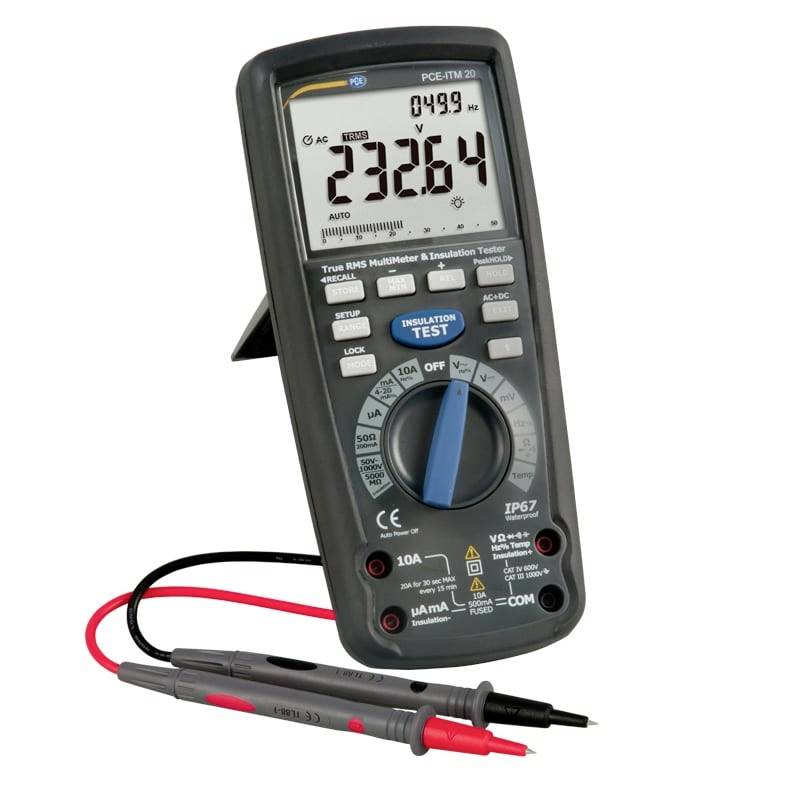

Digitálny multimeter s meradlami zobrazujúci hodnotu 232,64 a 049,9 Hz v hornej časti, nastavený na режим merania na svojom otáčaní.

Prenosný digitálny multimetr a tester izolície zobrazujúci 232,64 V AC a 49,9 Hz, so stredovým otočným výberom a tlačidlami na testovanie.

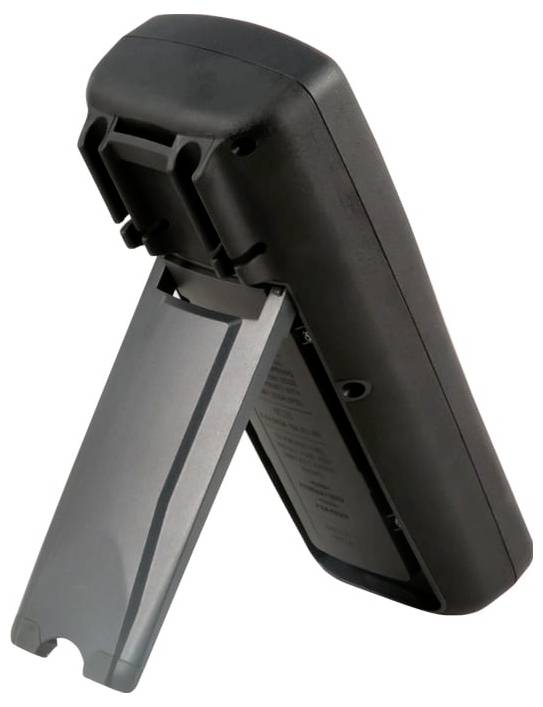

Čierny elektronický prístroj so skládacím sivým stojanom, zobrazený zozadu na bielom pozadí.

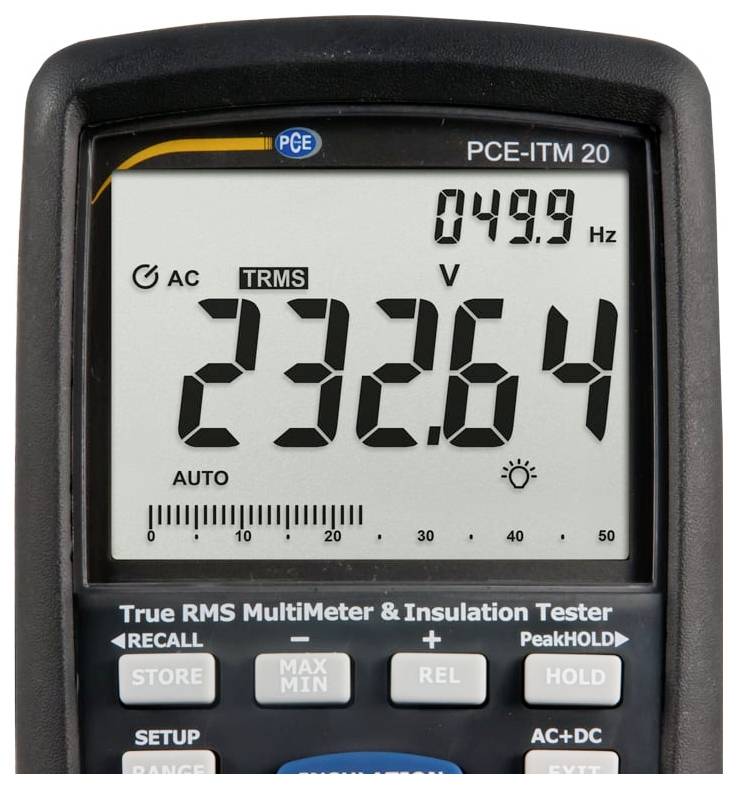

Displej digitálneho multimetra zobrazujúci AC efektívne napätie (true RMS) 232,64 V a frekvenciu 49,9 Hz.

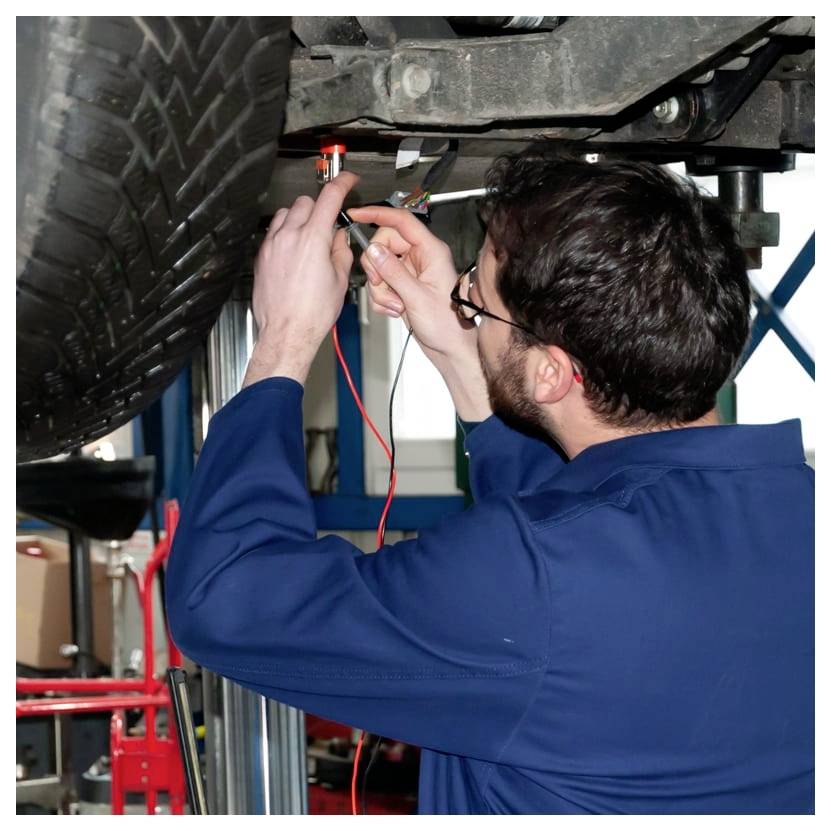

Mechanik v modrom kombinézóne používa testovaciu lampu a sondu na kontrolu elektroinštalácie pod vozidlom zdvihnutým na zdvíhacej plošine.

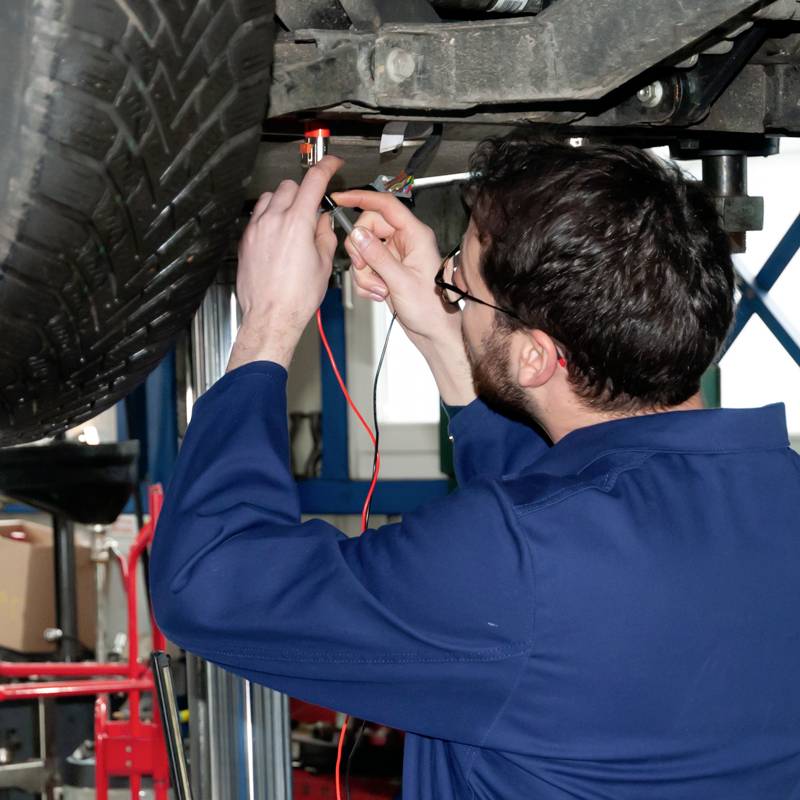

Mechanik pracuje pod autom na zdviháku, kontroluje elektroniku diagnostickým zariadením v autoservise.

1/6

Datasheety: (PDF)

Doručenie: Po 12. 10.

37 Ks

Počet

Celkom (337,40 € / kus)

337,40 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Ampérmeter PCE-ITM 20

automatická voľba rozsahu
Meranie kapacity
integrovaný tester izolácie
veľký LCD displej
Podsvietenie
Vnútorná pamäť
Funkcia Hold
podľa IEC 1010, CAT III 1000 V, CAT IV 600 V
Meranie frekvencie

Technické parametre

Testovacie napätie / testovací prúd testeru izolácie
Rozsah merania
Rozlíšenie
Presnosť
50 V 1 mA @ 50 kΩ
0,01... 5MΩ
0,0001 MΩ
± (4 % + 20 číslic)
5... 50 MΩ
0,001 MΩ
± (4 % + 20 číslic)
50... 500 MΩ
0,01 MΩ
± (4 % + 20 číslic)
500... 1000 MΩ
0,1 MΩ nešpecifikované
125 V / 1 mA @ 125 kΩ
0,01... 5MΩ
0,001 MΩ
± (2 % + 20 číslic)
5 .... 50 MΩ
0,001 MΩ
± (2 % + 20 číslic)
50... 500 MΩ
0,01 MΩ
± (3 % + 20 číslic)
500 .... 5000 MΩ
0,1 MΩ
± (4 % + 20 číslic)
250 V / 1 mA @ 250 kΩ
0,01... 5MΩ
0,0001 MΩ
± (2 % + 20 číslic)
5... 50 MΩ
0,001 MΩ
± (2 % + 20 číslic)
50... 500 MΩ
0,01 MΩ
± (3 % + 20 číslic)
500... 5000 MΩ
0,1 MΩ
± (4 % + 20 číslic)
500 V / 1 mA @ 500 kΩ
0,01... 5MΩ
0,0001 MΩ
± (2 % + 20 číslic)
5... 50 MΩ
0,001 MΩ
± (2 % + 20 číslic)
50... 500 MΩ
0,01 MΩ
± (3 % + 20 číslic)
500... 5000 MΩ
0,1 MΩ
± (4 % + 20 číslic)
1000V / 1mA @ 1000kΩ
0,01... 5MΩ
0,0001 MΩ
± (2 % + 20 číslic)
5... 50 MΩ
0,001 MΩ
± (2 % + 20 číslic)
50... 500 MΩ
0,01 MΩ
± (3 % + 20 číslic)
500... 5000 MΩ
0,1 MΩ
± (4 % + 20 číslic)
skratový prúd< 1,5 mA
Multimetre
Rozsah merania Presnosť rozlíšenia Meraná veličina
50 mV 0,001 mV ± (0,06 % + 20 číslic)
DC napätie
500 mV 0,01 mV ± (0,06 %+ 6 číslic) 5 V 0,0001 V ± (0,06 % + 4 číslice) 50 V 0,001 V ± (0,06 % + 4 číslice) 500 V 0,04 V + 0 % (0,006 V + 0 % 0,1 V ± (0,1 % + 3 číslice)
striedavé napätie
50 mV 0,001 mV ± (1 % + 50 číslic) AC + DC 500 mV 0,01 mV ± (1 % + 50 číslic) 50 .... 1000 Hz 5 V 0,0001 V ± (1 % + 30 číslic) 50 V 0,001 V ± (1 % + 30 číslic) 500 V 0,01 V ± (1 % + 30 číslic) 1000 V 0,1 V 3 ± 0 1 % + Uvedená presnosť sa vzťahuje na 5 ... 100 % meracieho rozsahu
Rozsah merania jednosmerného prúdu Presnosť rozlíšenia
500 µA 0,01 µA ± (0,5 % + 3 číslice) 5000 µA 0,1 µA ± (0,5 % + 3 číslice) 50 mA 0,001 mA ± (0,5 % + 3 číslice) 500 mA 0,1 % + 0,1 % 0,001 A ± (0,5 % + 3 číslice)
Striedavý prúd 500 µA 0,01 µA ± (1 % + 30 číslic) AC + DC 5000 µA 0,1 µA ± (1 % + 30 číslic) 50 .... 1000 Hz 50 mA 0,001 mA ± (1 % + 30 číslic) 500 mA 0,01 A ± (1 % + 30 číslic) 10 A 0,001 A ± (1 % + 30 číslic) Uvedená presnosť sa vzťahuje na 5 striedavý prúd pri .. 100% meracieho rozsahu
Rozsah merania odporu Presnosť rozlíšenia
50 Ω 0,01 Ω ± (0,2 % + 20 číslic) 500 Ω 0,1 Ω ± (0,1 % + 10 číslic) 5 kΩ 0,0001 kΩ ± (0,1 % + 3 číslice) 0,0 % ± 0,0 % ± 0,0 % 0,0 % 3 % 0,0 % 0,01 kΩ ± (0,1 % + 3 číslice) 5 MΩ 0,001 MΩ ± (1 % + 10 číslic) 50 MΩ 0,001 MΩ ± (1,5 % + 50 číslic)
Kapacita 50 nF 0,001 nF ± (1,5 % + 50 číslic) 50 nF 0,01 nF ± (1,5 % + 10 číslic) 500 nF 0,1 nF ± (1,5 % + 10 číslic) 5µ % + 10 číslic 0,01 ± 5 číslic 5 µF 5 µF 5 číslic µF 0,01 µF ± (1,5 % + 5 číslic) 500 µF 0,1 µF ± (1,5 % + 5 číslic) 5 mF 0,001 mF ± (3 % + 30 číslic) 10 mF 0,01 % mF 30 ± číslice
Frekvencia 50 Hz 0,001 Hz ± (0,02 % + 3 číslice) (Elektronika) 500 Hz 0,01 Hz ± (0,02 % + 3 číslice) 5 kHz 0,0001 kHz ± (0,02 % + 3 číslice) 0,02 % + 3 číslice 0,0%1% 50kHz 3 číslice ) 500 kHz 0,01 kHz ± (0,02 % + 3 číslice) 5 MHz 0,0001 MHz ± (0,02 % + 3 číslice) 50 MHz 0,001 MHz ± (0,02 % + 3 číslice) 100 MHz nešpecifikované 0,01 MHz
Citlivosť: 0,8V RMS min @ 20%... 80% pracovný cyklus< 100 kHz 5 V RMS min @ 20 % ... 80 %> 100 kHz
Rozsah merania Rozlíšenie Presnosť Frekvencia (elektrické)
40 Hz... 10 kHz 0,01 1 Hz ... ± (0,1 %) 0,001 kHz
Pracovný cyklus 0,1 ... 99,9 % 0,01 % ± (1,2 % + 2 číslice)
Šírka impulzu 100 µS ... 100 ms
Frekvencia: 5 Hz ... 150 kHz
Teplota - 58 ... 2462 °F 0,1 °F ± (0,5 % + 7 °F) Typ K
Termočlánok -50 ... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C) 4 ... 20 mA % -25 ... 125 % 0,01 % ± 50 číslic
Odpor 50 Ω Rozsah 50 Ω 0,001 Ω ± (1 % + 20 impulzov) 500 Ω 0,01 Ω ± (1 % + 20 impulzov) Napätie naprázdno: 5 V
Ochrana proti preťaženiu 250 V Všeobecné informácie o multimetri izolácie
Pamäť 9999 pamäťových bodov
Kryt Dvojitý kryt, IP67 (vodotesný a prachotesný)
Skúška pádom 2 m
test diód
Skúšobný prúd 0,9 mA
Napätie naprázdno 2,8mA
Skúška priechodnosti
Akustický signál v prípade odporu< 35 Ω / testovací prúd< 0,35 mA
Detekcia špičkovej detekcie> 1 ms
Termočlánok snímača teploty typu K
Vstupná impedancia jednosmerného napätia:> 10 MΩ
striedavé napätie:> 9 MΩ AC väzba TRMS
Šírka pásma striedavé napätie 50 Hz ... 1 kHz hrebeň
faktor< 3 pri 500 V< 1,5 pri 1000V
Displej 50 000 miestny LCD podsvietený so stĺpcovým grafom
Automatické vypnutie po 15 minútach rýchlosti merania / aktualizácie
Displej 10Hz
Napájanie 6 x 1,5 V AA batéria
Poistky mA,µA: 0,5 A / 1000 V
Keramický rýchly A: 10 A / 1000 V keramický rýchly
Prevádzkové podmienky 5 ... 40 °C / max 80 % RH
Podmienky skladovania -20 ... 60 °C / maximálne 80 % relatívnej vlhkosti
Prevádzková výška max. 2000 m
Hmotnosť pribl. 720 g
Rozmery 220 x 95 x 50 mm
Bezpečnosť EN61010-1 IEC 61010-1 Časť 2 (2001) CAT IV 600V, CAT III 1000V UL 61010-1 Časť 2 (2004) CAN/CSA C22.2 No 6110-1 Časť 2 (2004) UL 31-612 Časť 1 (2003)

Kategória výrobku: ručný multimeter

Min. meraná hodnota A / AC: 0 µA

Max. meraná hodnota A / AC: 500 µA

Základná presnosť (±): 1 %

V: 50 mm

Šírka: 95 mm

Dĺžka: 220 mm

Hmotnosť: 720 g

: bez certifikátu

Kategória merania: CAT IV 600 V

Meranie prúdu: AC

Typ: PCE-ITM 20

Displej: digitálne/y

Rozmer.: (d x š x v) 220 x 95 x 50 mm

Vlastnosti: vodotesné (IP67)

Na stiahnutie

Datasheet

Datasheet 2452487 PCE Instruments PCE-ITM 20 ručný multimeter digitálne/y vodotesné (IP67) CAT IV 600 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452487 PCE Instruments PCE-ITM 20 ručný multimeter digitálne/y vodotesné (IP67) CAT IV 600 V

Popis

Ampérmeter PCE-ITM 20 Multimeter izolácie je multimeter a tester izolácie v jednom meracom prístroji / testovacie napätie do 1000 V / veľký LCD displej / meranie teploty / meranie frekvencie / interná pamäť / CAT IV 600 V / IP67 Tento multimeter izolácie PCE- ITM 20 spája všestranný izolačný multimeter s testerom izolácie. Okrem bežných meraných veličín ako napätie, prúd a odpor je tento izolačný multimeter vybavený aj meraním frekvencie a kapacity. Meranie teploty je možné vykonať aj pomocou termočlánku, ktorý je súčasťou dodávky. Automatický výber rozsahu (autorange) umožňuje rýchlu a bezpečnú prácu s izolačným multimetrom, zatiaľ čo veľký LCD displej s podsvietením zaisťuje dobrú čitateľnosť. Vrcholom tohto multimetra izolácie je integrovaný tester izolácie. S testovacím napätím do 1000 V je možné merať izolačné odpory až do 5000 MΩ (5 GΩ). Izolačný multimeter môže tiež priamo merať hodnoty PI a DAR. To znamená, že je rýchlo možné použiť izolačný multimeter na vyjadrenie hodnoty izolácie testovaného zariadenia. Tento izolačný multimeter má aj vnútornú pamäť. To vám dáva možnosť znovu vyvolať uložené namerané hodnoty na displeji pre následnú analýzu a zapísať si ich.
