PCE Instruments PCE-LES 303UV-365 LED stroboskop Počet LED:3 ks čierne svetlo

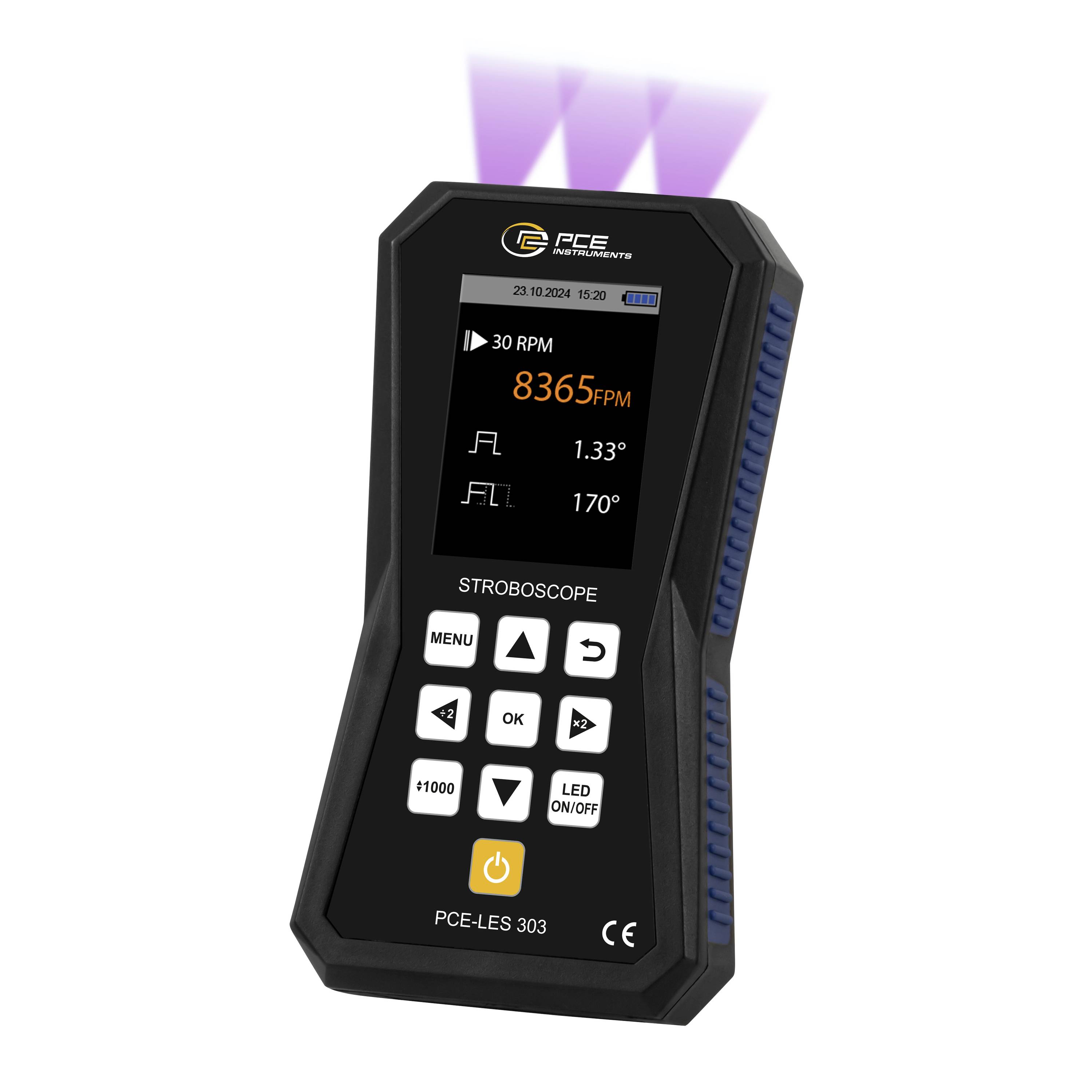

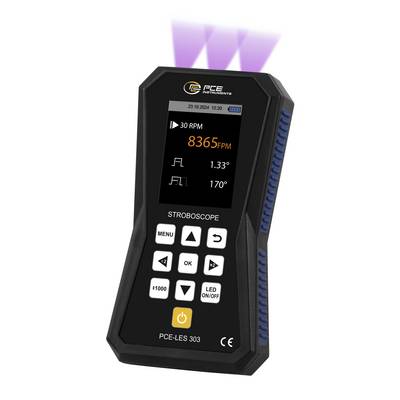

Prenosný stroboskop tachometer PCE zobrazujúci 8365 FPM a 30 RPM so fialovou stroboskopickou svetlom nad zariadením.

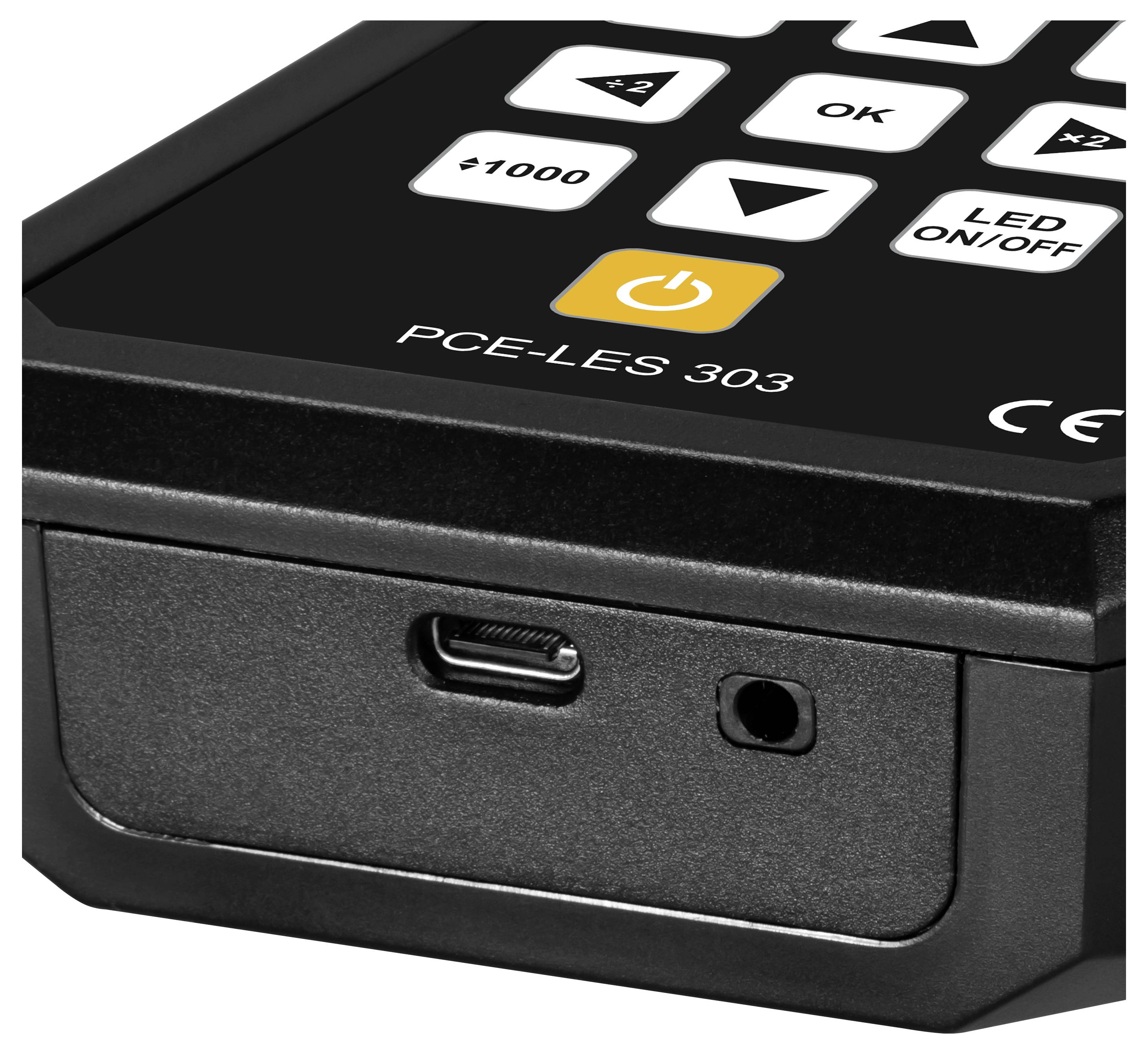

Zblízka fotografia prenosného zariadenia PCE-LES 303 s viditeľným predným ovládacím panelom, tlačidlom napájania, portom USB-C a audio jacksom.

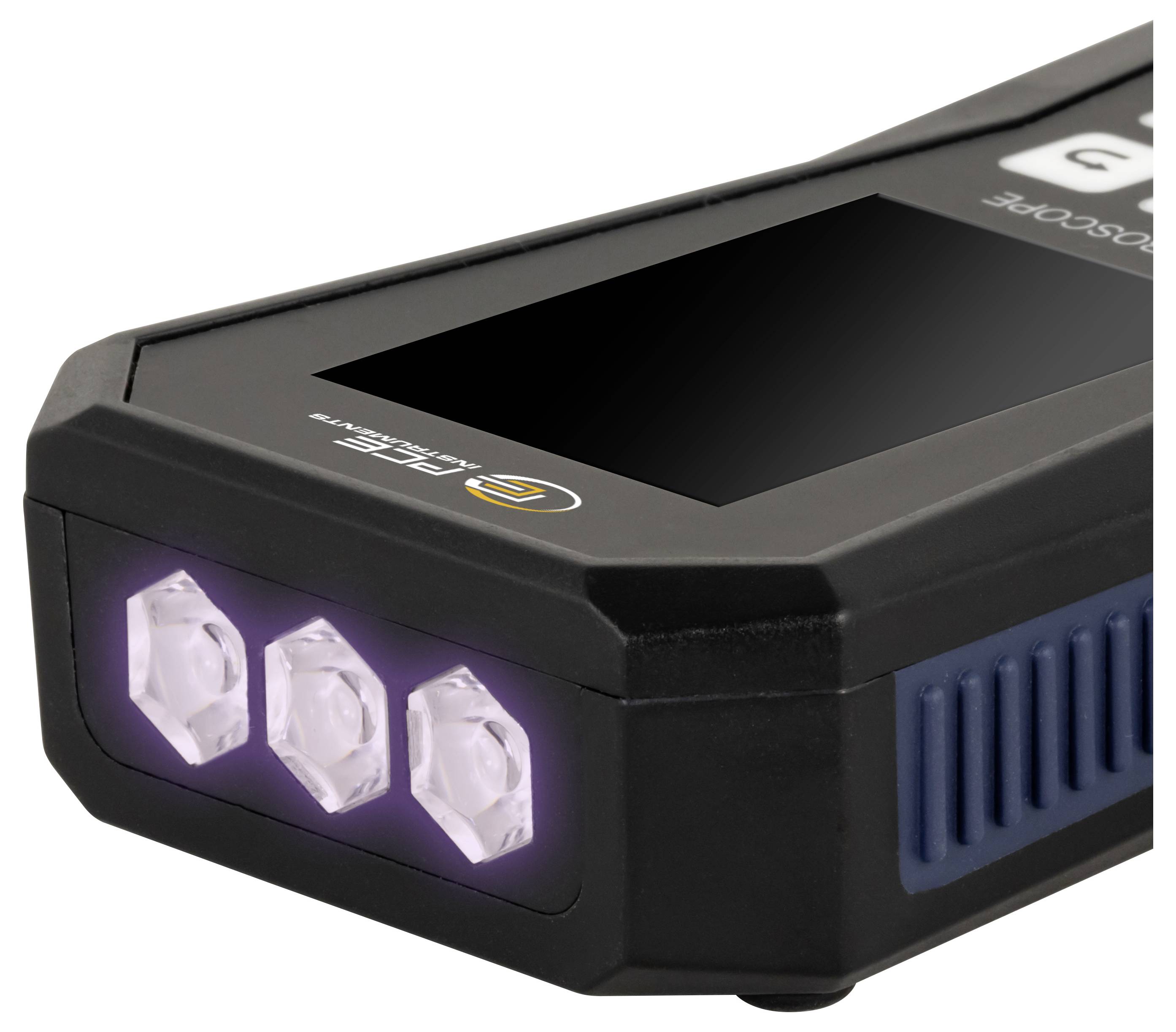

Čierny prenosný elektronický prístroj s tromi LED svetlami a obrazovkou na vrchu, zobrazený v zblízka na bielom pozadí.

Zblízka na muža v modrej košeli s gombíkmi s čiernym zariadením ACE v vrecku na hrudi.

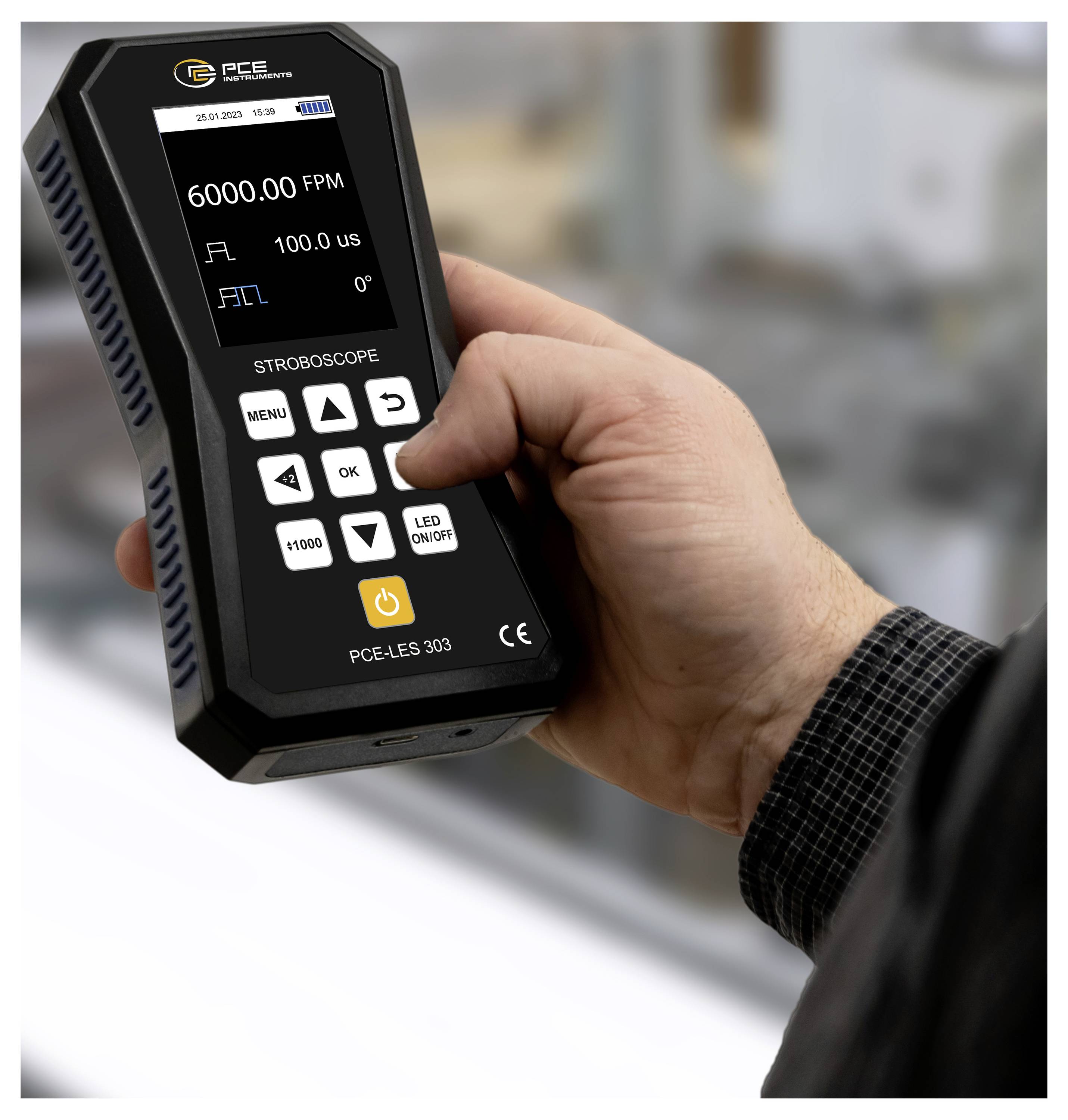

Ruka držiaca digitálny stroboskopický merač zobrazujúci 6000.00 FPM a 100.0 µs, s viditeľnými tlačidlami ovládania.

PCE Instruments PCE-LES 303UV-365 LED stroboskop Počet LED:3 ks čierne svetlo-5

1/6

Datasheety: (PDF)

Doručenie: St 7. 10.

8 Ks

Počet

Celkom (649,59 € / kus)

649,59 €

bez DPH.

Doprava zadarmo

Už len 8 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

PROFESIONÁLNY. KALIBROVANÉ. VYBAVENIE. PCE-LES 303UV-365

3 vysokovýkonné UVA LED diódy
Farba svetla: 365 ... 370 nm
Frekvencia zábleskov nastaviteľná v FPM a Hz
Intenzita: 1731 μW/cm² pri 30 cm
Digitálna modulácia šírky impulzov
Fázový posun: 360° ... +360°
Rýchle nastavenie pomocou tlačidiel x2 a ÷2
Intuitívne ovládacie tlačidlá a prehľadný displej
Vrecková veľkosť
Vstup a výstup externého spúšťača
Meranie trasy
Režim spomaleného záberu

Technické parametre

Frekvencia
Merací rozsah 60 ... 9999,99 FPM
Rozlíšenie 0,01 FPM
Presnosť ±0,003 % z nastavenia alebo ±1 LSD
Frekvencia
Merací rozsah 10000 ... 300 000 FPM
Rozlíšenie 0,1 FPM
Presnosť ±0,003 % z nastavenia alebo ±1 LSD
Frekvencia
Merací rozsah 1 ... 5000 Hz
Rozlíšenie 0,01 Hz
Presnosť ±0,003 % z nastavenia alebo ±1 LSD
Všeobecné technické údaje
Typ displeja: farebný LC displej
Veľkosť displeja 2,8 palca
Pamäťové médium Interná pamäť
Prevádzková doba 4,5 hodiny
Prevádzkový čas Doplňujúce informácie pri frekvencii blikania 100 Hz, 1 %, jas displeja 70 %
Automatické vypnutie od ... do 2 ... 10 minút.
Automatické vypnutie je možné deaktivovať: Áno
Svietivosť 2943 μW/cm2 pri 20 cm pri 1000 Hz, 1 %, 1731 μW/cm2 pri 30 cm pri 1000 Hz, 1 %, 1045 μW/cm2 pri 50 cm pri 1000 Hz, 1 %
Farba UV svetla (365 ... 370 nm)
Fázový posun -360 ... 360°
Šírka impulzu 0,01 … 1 % trvania impulzu, rozlíšenie: 0,01 %, 0,01° … 3,60° z 360°, rozlíšenie: 0,01°
Spúšťací vstup: Povolený vstup: NPN signál, 24 V DC, Napájanie senzora: 24 V / 100 mA pre externé senzory, Výstup: Výstup s otvoreným odtokom, až 24 V, 50 mA
Meranie trasy: Až 15 trás, 10 strojov na trasu, 5 bodov na stroj
Jazyky ponuky: turečtina, angličtina (USA), poľština, španielčina, nemčina, čínština, ruština, francúzština, taliančina, holandčina
Trieda ochrany (zariadenie) IP52
Napájanie 5 V DC, 2 A
Batéria/Nabíjateľná batéria 1 x 7,4 V interná lítium-iónová batéria
Kapacita 2200 mAh
Prevádzkové podmienky -20 ... 60 °C, 35 ... 85 % relatívnej vlhkosti
Skladovacie podmienky -20 ... 60 °C, 35 ... 85 % relatívnej vlhkosti
Rozmery (D x Š x V) 165 x 90 x 35 mm
Hmotnosť: 284 g

Prevádzkové napätie: 5 V/DC

Kategória výrobku: LED stroboskop

Farby svetla: čierne svetlo

Rozmer.: (d x š x v) 165 x 90 x 35 mm

Hmotnosť: 284 g

LED: 3 ks

Frekvencia blikania: 300000 Blitze/min

Šírka: 90 mm

V: 35 mm

Dĺžka: 165 mm

Na stiahnutie

Datasheet

Datasheet 3594441 PCE Instruments PCE-LES 303UV-365 LED stroboskop Počet LED:3 ks čierne svetlo

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3594441 PCE Instruments PCE-LES 303UV-365 LED stroboskop Počet LED:3 ks čierne svetlo

Popis

Analýza pohybu rotačných strojov je s naším stroboskopom rýchla a jednoduchá. UV stroboskop je vybavený 3 vysokovýkonnými UVA LED diódami, ktoré spolu generujú intenzitu svetla 1731 μW/cm² vo vzdialenosti 30 cm. Stroboskop umožňuje nastaviť frekvenciu zábleskov v FPM aj Hz. Stroboskop má vreckové rozmery a vďaka batérii je nezávislý od elektrickej siete.

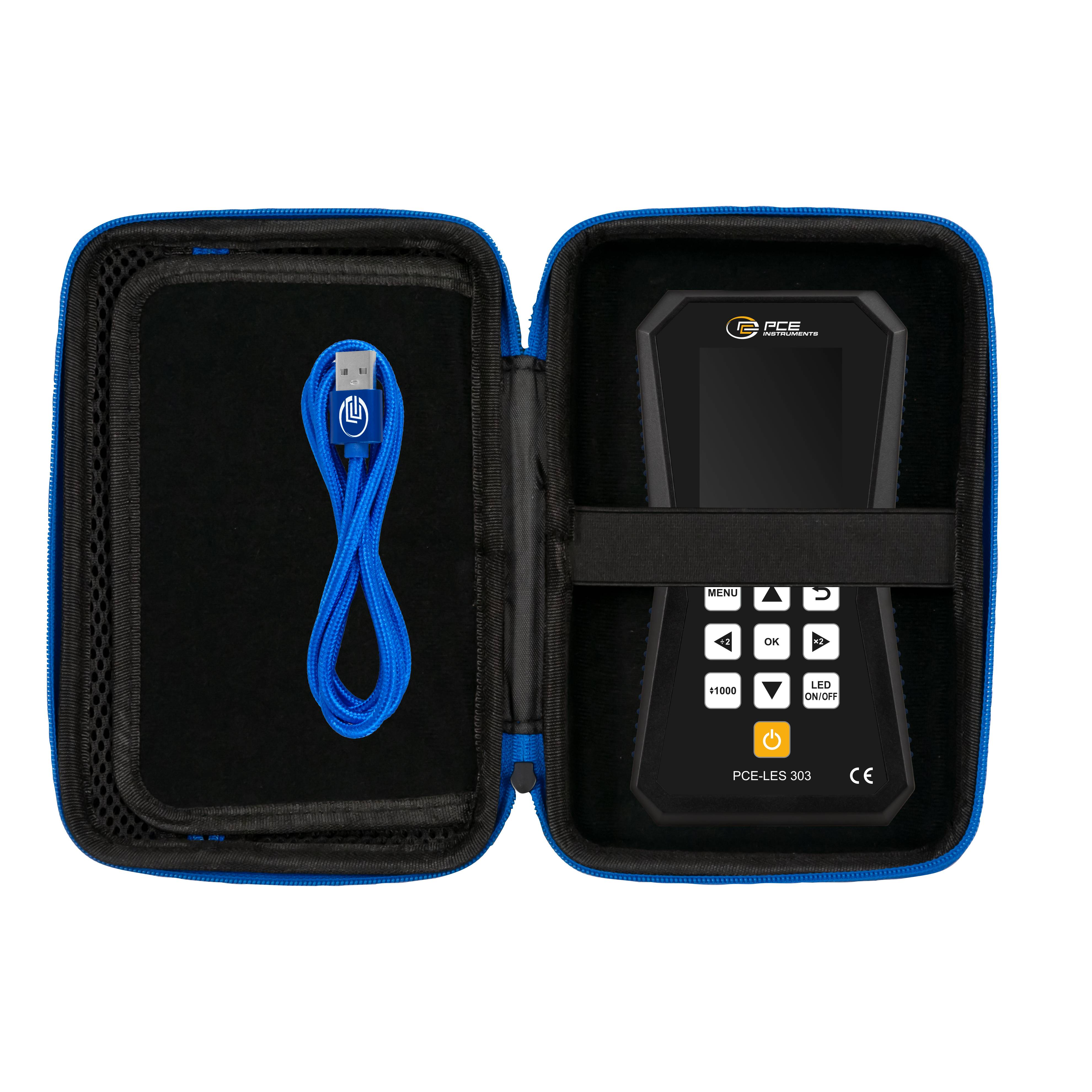

UV stroboskop sa ovláda intuitívne pomocou 10 tlačidiel, čo umožňuje rýchle nastavenie. Fázový posun umožňuje variabilný posun pozorovacieho bodu. Šírka impulzu umožňuje nastaviť trvanie a tým aj intenzitu frekvencie zábleskov. V ponuke nastavení si môžete vybrať jas displeja, ako aj nastavenie vypnutia displeja po nečinnosti, čo predĺži výdrž batérie. Stroboskop sa dodáva s nabíjacím káblom USB-C v servisnom puzdre.

Keď je zapnutý režim spúšťania vstupu, zariadenie synchronizuje frekvenciu blikania LED diód na základe poskytnutého vstupného spúšťacieho signálu (alebo s výstupným spúšťacím signálom). Je možné zvoliť stúpajúcu alebo klesajúcu hranu signálu, ktorý sa má synchronizovať. V režime spúšťania výstupu generuje UV stroboskop PWM signál so zvolenou frekvenciou, pracovným cyklom a fázovým posunom.

Režim merania trasy umožňuje použiť rad preddefinovaných nastavení pre frekvenciu, pracovný cyklus a fázový posun a navigovať z jedného bodu do druhého bez nutnosti manuálneho upravovania hodnôt v každom bode. Zariadenie umožňuje uloženie až 15 trás s maximálne 10 strojmi na trasu a maximálne 5 bodmi na stroj.

UV stroboskopy sú nevyhnutnými nástrojmi na monitorovanie a kontrolu výrobných zariadení, napr. v polygrafickom a textilnom priemysle. Ale aj pre všeobecné údržbárske a inšpekčné úlohy vo všetkých priemyselných odvetviach. Umožňujú tiež bezkontaktné meranie rýchlosti a vibrácií: Ak sa frekvencia zábleskov stroboskopu zhoduje s frekvenciou pohybu, meraný objekt sa javí ako nehybný.
