PCE Instruments PCE-MO 3001-ICA ohmmeter Kalibrované podľa (ISO) 200 Ω

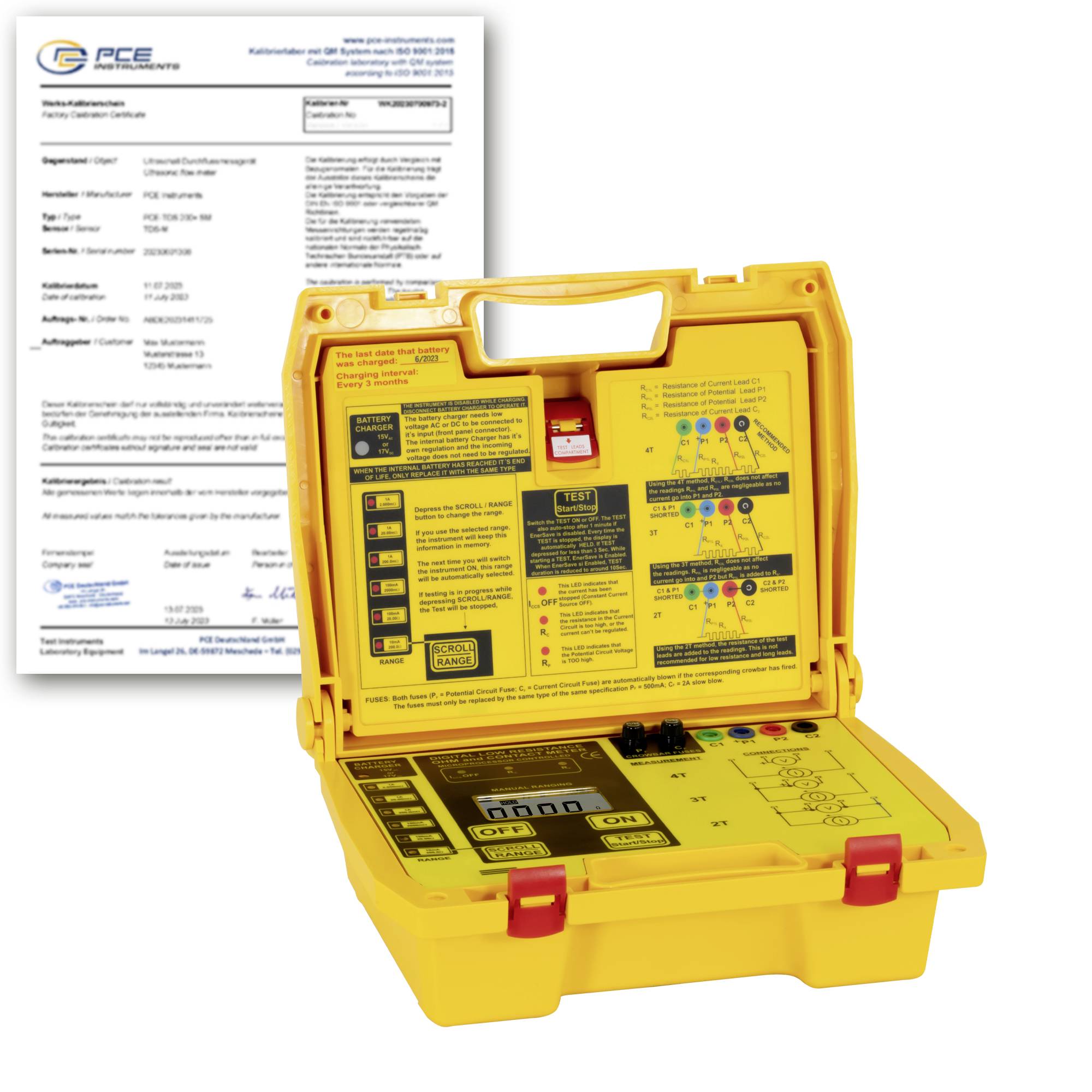

Žltý kufrik na elektrickú diagnostiku s nálepkami s pokynmi, zobrazený s kalibračným certifikátom za ním.

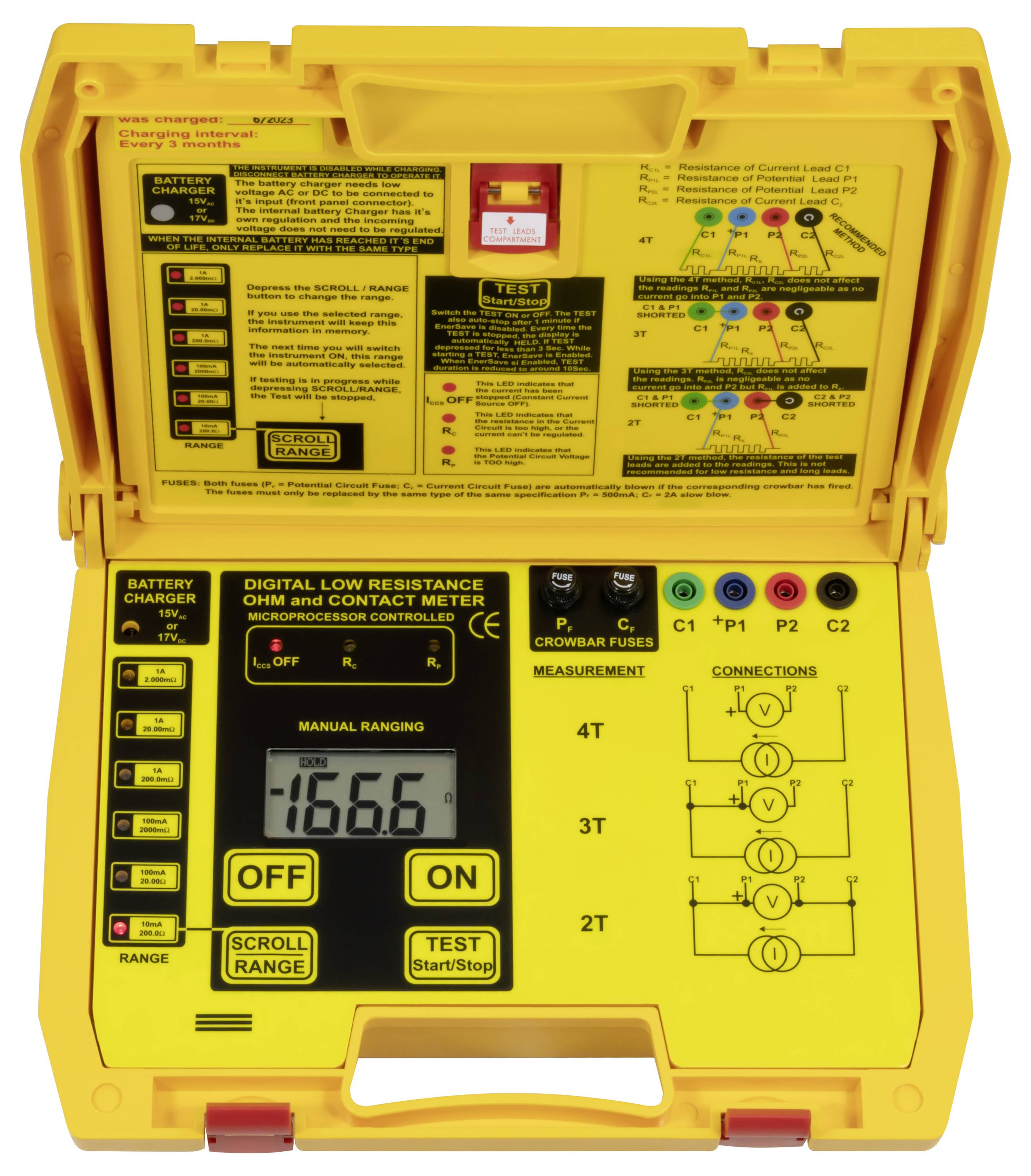

Žltá prenosná batériová nabíjačka a digitálny meradiel nízkeho odporu ohmov/kontaktov s LCD displejom, tlačidlami ON/OFF a TEST, svorkami na pripojenie a schémami zapojenia.

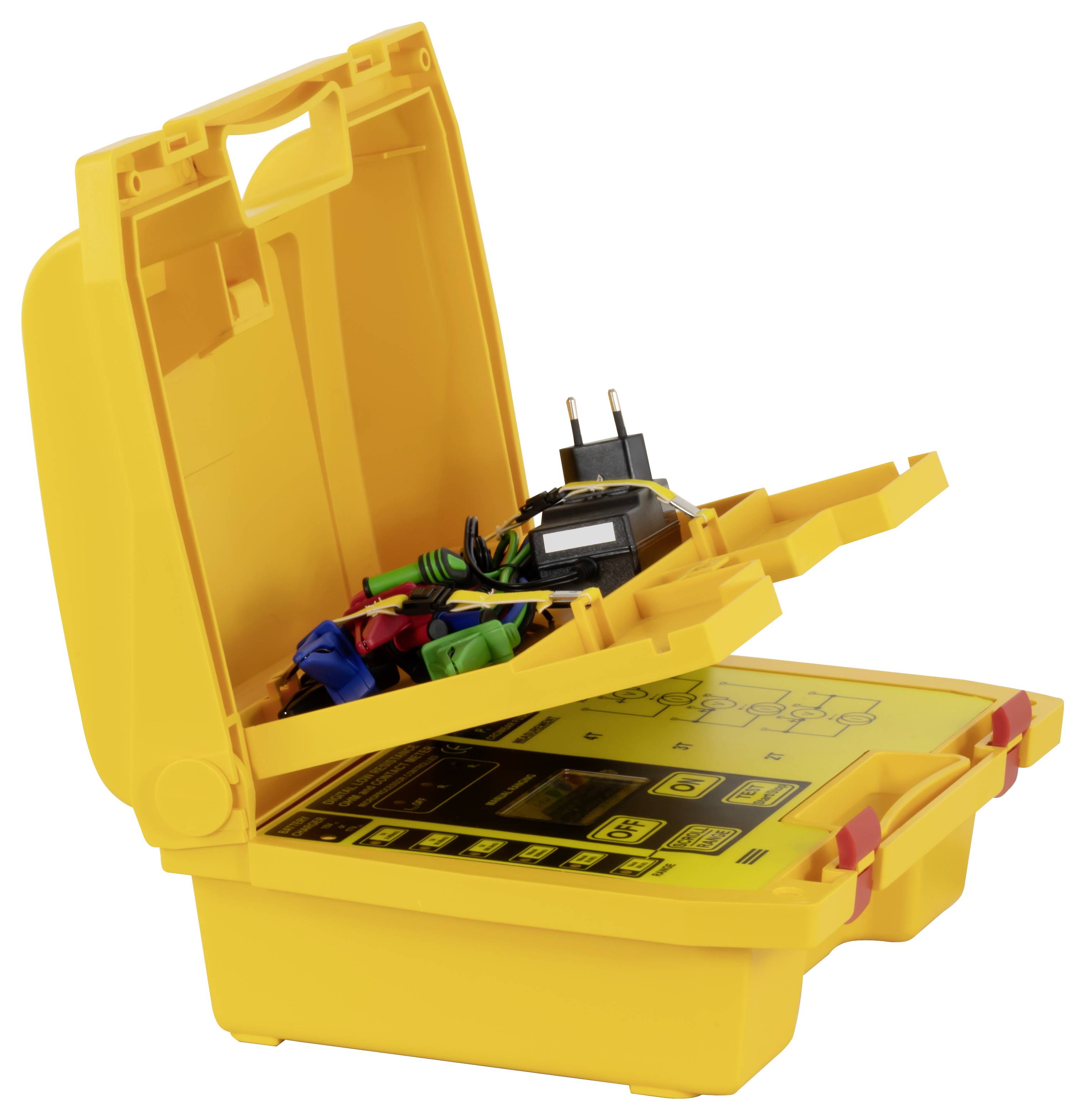

Otvorený žltý pevný kufor obsahujúci elektrický tester a káble, s viditeľným ovládacím panelom vnútri.

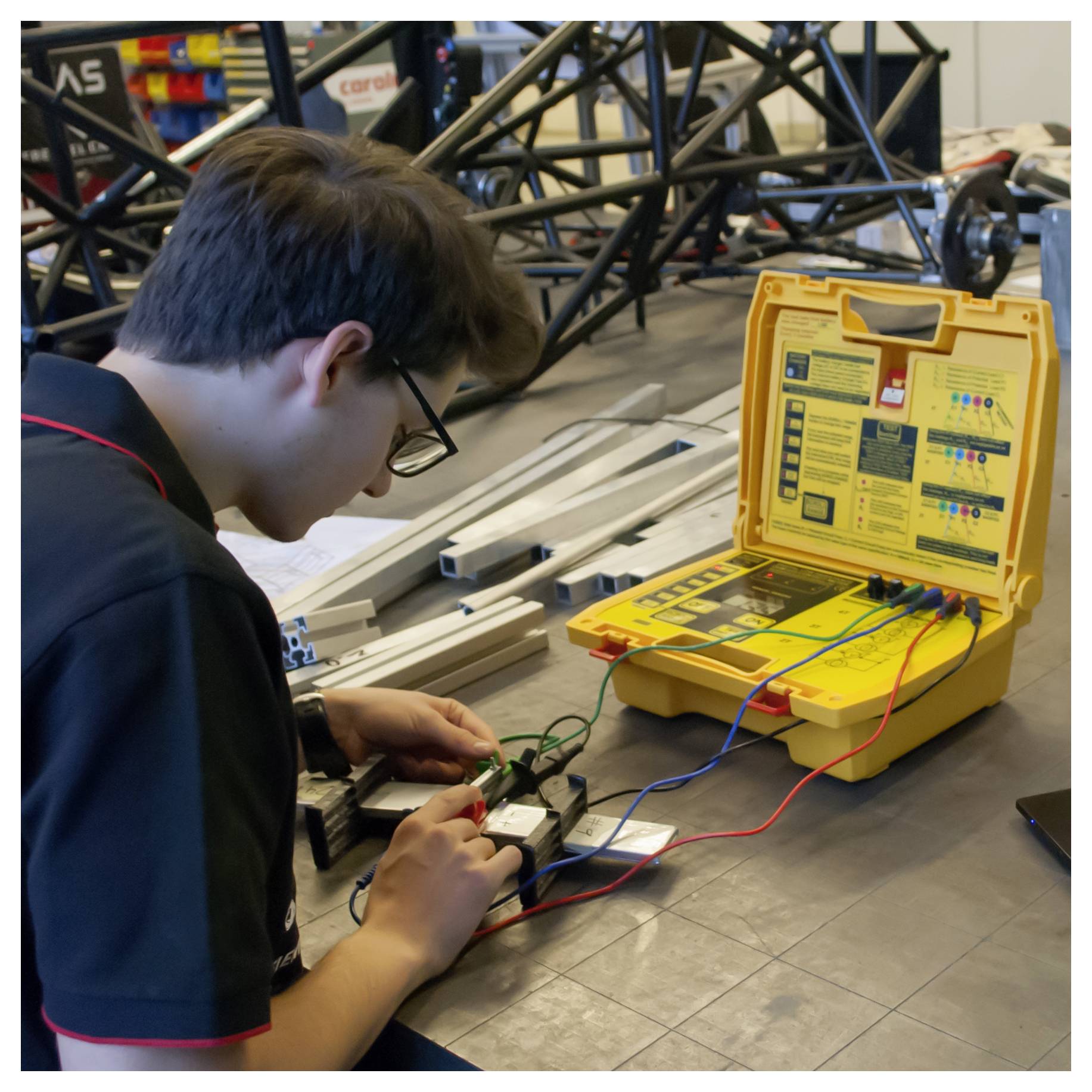

Technik testujúci elektroniku s žltou diagnostickou skrinkou a kábľami na pracovnej doske vedľa rámu šasi.

Ruky pripájajú skočné káble na autobatériu, pričom červený kábel sa pripája na kladný a čierny kábel na záporný pól.

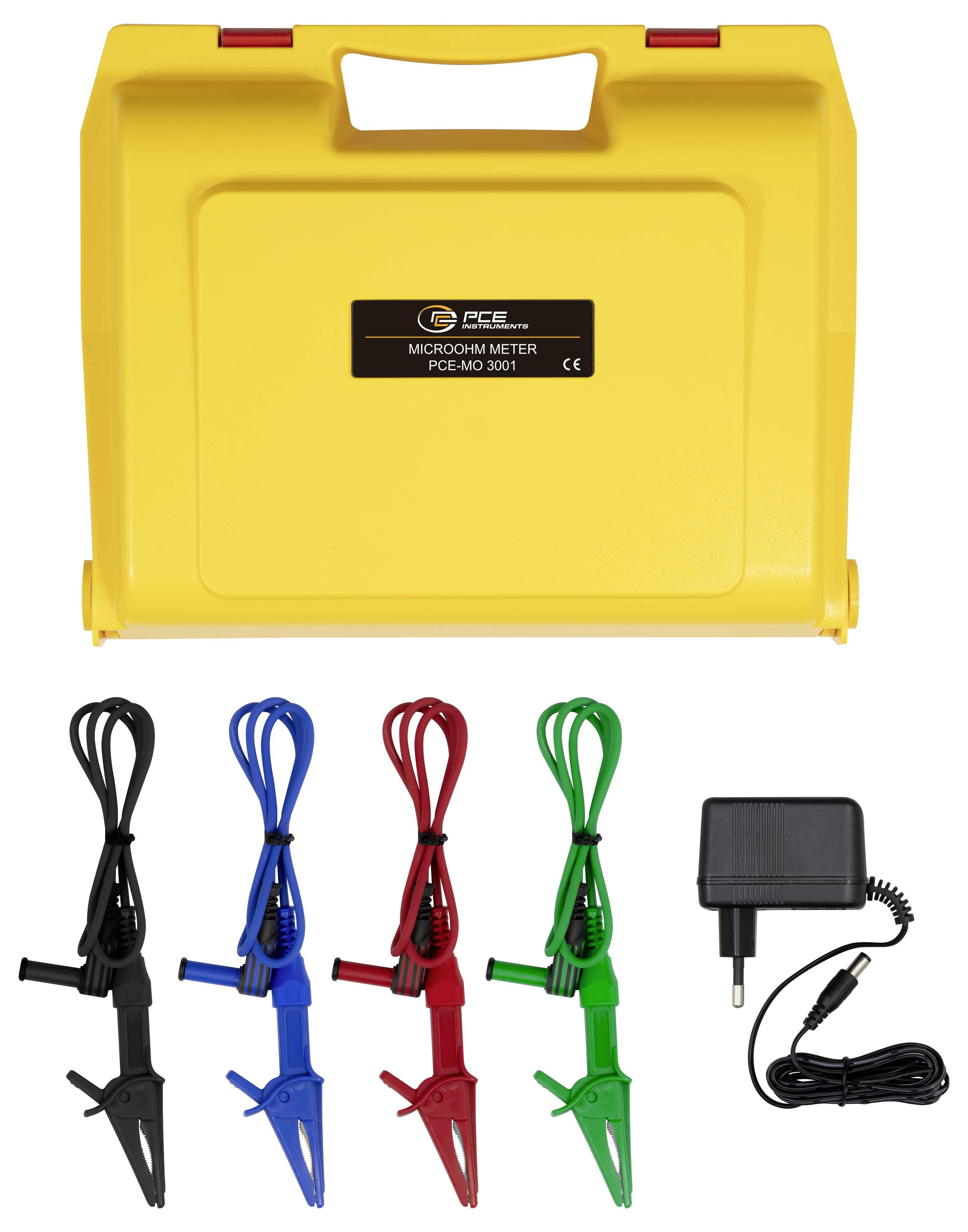

Žltý tvrdý prepravný kufor označený „PCE" so štyrmi farebne rozlíšenými svorkovacími sondami a čiernym napájacím adaptérom, pravdepodobne súprava mikro-ohmmetru.

1/6

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Št 10. 12. 2026

Počet

Celkom (1 882,11 € / kus)

1 882,11 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Mikroohmmeter PCE Instruments PCE-MO 3001-ICA

Štvorvodičová metóda merania
šesť voliteľných meracích rozsahov
tri rôzne testovacie prúdy s ochranou proti prehriatiu
Poistky na vstupoch na ochranu pred nadmernými prúdmi
veľký LCD displej
Maximálny prúd je 1 A
Funkcia automatického pozastavenia a automatického vypnutia
robustný a kompaktný
Bezpečnosť: EN 61010-1
vrátane kalibračného certifikátu ISO

Technické parametre

Resistor
Merací rozsah 0 ... 2 mΩ
Rozlíšenie 1 µΩ
Presnosť ±(5 % odčítanej hodnoty) +5 číslic)
Resistor
Merací rozsah 0 ... 20 mΩ
Rozlíšenie 10 µΩ
Presnosť ±(4 % odčítanej hodnoty) +4 číslice)
Resistor
Merací rozsah 0 ... 200 mΩ
Rozlíšenie 100 µΩ
Presnosť ±(4 % odčítanej hodnoty) +4 číslice)
Resistor
Merací rozsah 0 ... 2000 mΩ
Rozlíšenie 1 mΩ
Presnosť ±(3 % v-Mw. +4 číslice)
Resistor
Merací rozsah 0 Ω ... 20000 mΩ
Rozlíšenie 10 mΩ
Presnosť ±(2 % odčítanej hodnoty) +4 číslice)
Resistor
Merací rozsah 0 Ω ... 200 mΩ
Rozlíšenie 100 mΩ
Presnosť ±(2 % odčítanej hodnoty) +4 číslice)
Všeobecné technické údaje
Typ displeja LCD
Norma(y) EN 61010-1
Doba odozvy 1 s
Kryt vyrobený z ABS (kopolymér akrylonitril-butadién-styrén)
Metódy merania: 4-vodičová metóda pre meranie mΩ, 3-vodičová metóda, 2-vodičová metóda
Testovací prúd 10 mA: 200 Ω, 100 mA: 20 Ω / 2 Ω, 1 A: 200 mΩ / 20 mΩ / 2 mΩ, Presnosť: 10 mA: ± 1,5 %, 100 mA: ± 2,0 %, 1 A: ± 3,0 %
Poistka(y): Prúd: 2A / 250V, Napätie: 500mA / 250V
Jazyk ponuky: angličtina (USA), angličtina (Spojené kráľovstvo)
Trieda ochrany (zariadenie) IP20
Napájanie 12 V 2,3 Ah
Typ zástrčky: Zástrčka Schuko
Prevádzkové podmienky -15 ... 55 °C, 0 ... 80 % relatívna vlhkosť
Skladovacie podmienky -20 ... 70 °C, 0 ... 80 % relatívna vlhkosť
Rozmery (D x Š x V) 330 x 260 x 160 mm
hmotnosť: 3800 g

Kategória výrobku: ohmmeter

Meracie funkcie: odpor
odpor pri priechode

: ISO

Rozsah merania odporu: 20 mΩ – 200 Ω

: IP20

Napájanie: 250 V

Rozmer.: (d x š x v) 330 x 260 x 160 mm

Hmotnosť: 3.8 kg

Displej: digitálny (LCD)

Izolačný odpor (max.): 200 Ω

Možnosť kalibrácie: vrátane kalibračného certifikátu ISO

Šírka: 260 mm

V: 160 mm

Dĺžka: 330 mm

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3812634 PCE Instruments PCE-MO 3001-ICA ohmmeter Kalibrované podľa (ISO) 200 Ω

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812634 PCE Instruments PCE-MO 3001-ICA ohmmeter Kalibrované podľa (ISO) 200 Ω

Popis

Mikroohmmeter je určený na meranie odporu vo veľmi nízkych rozsahoch. Tento mikroohmmeter používa 4-vodičovú metódu merania na elimináciu chýb merania spôsobených meracími vodičmi. Toto zariadenie používa dva meracie vodiče a zdroj konštantného prúdu, aby umožnilo stabilný prietok prúdu cez testovaný objekt. Úbytok napätia sa meria cez dva ďalšie vodiče.

Keďže tento mikroohmmeter poskytuje šesť rôznych meracích rozsahov s tromi rôznymi meracími prúdmi, je možné dosiahnuť presné výsledky v širokom meracom rozsahu. Vďaka meraciemu prúdu až do 1 ampéra je možné presne určiť aj veľmi nízke odpory. Mikroohmmeter je navrhnutý ako prenosné puzdro a vybavený vnútornou batériou, takže je vhodný na mobilné použitie. Meracie káble sú uložené v puzdre, čo zjednodušuje prepravu. Medzi ďalšie výhody tohto meracieho zariadenia patrí veľký LCD displej a veľké tlačidlá, ktoré zaisťujú jednoduché, rýchle a predovšetkým bezpečné používanie tohto meracieho zariadenia. Vnútorný ochranný obvod zabraňuje prehriatiu mikroohmmetra.

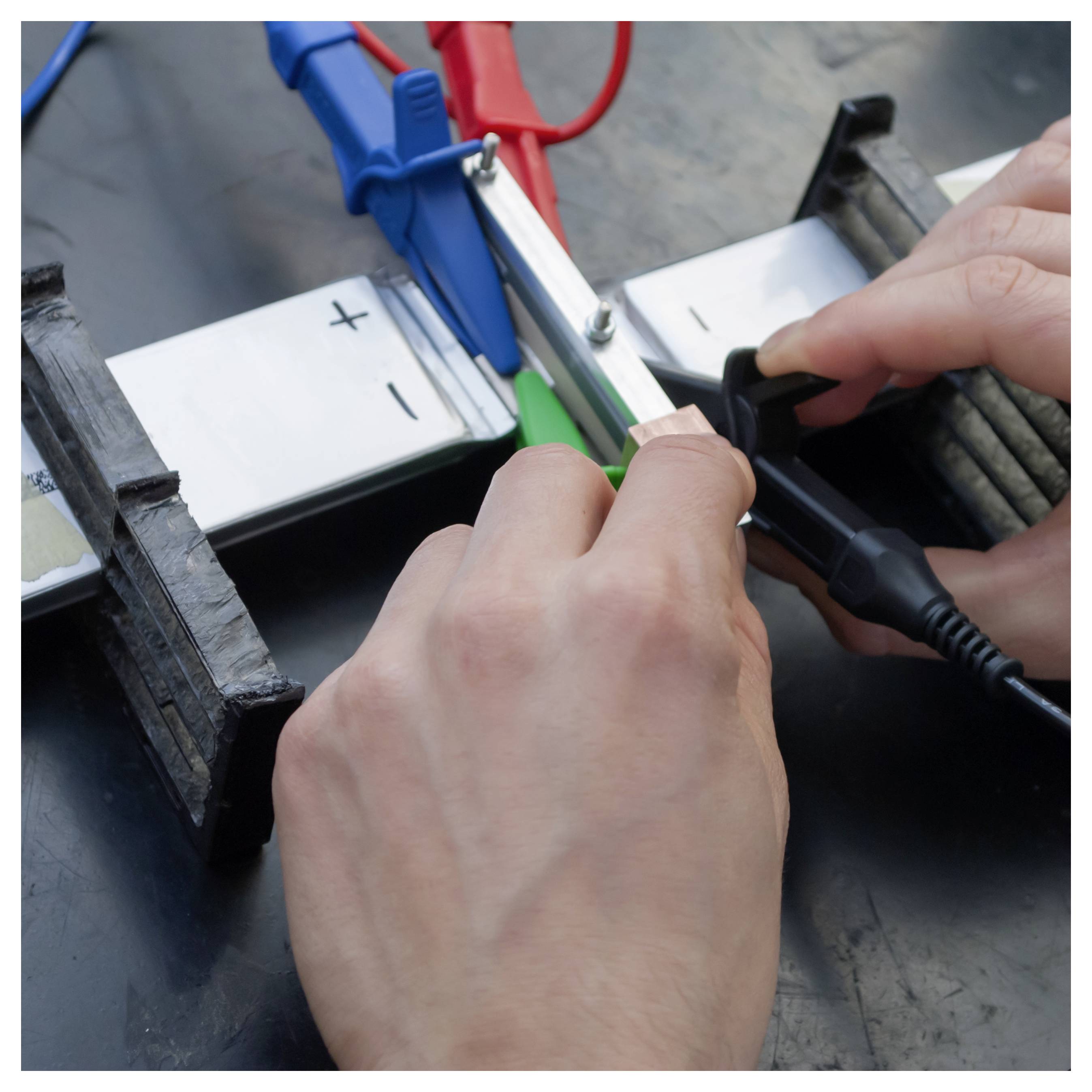

Medzi typické aplikácie mikroohmmetra patrí napríklad meranie odporu cievok a generátorov, ako aj kontaktného odporu spínačov a relé, ale aj testy kontinuity na kruhových zbernicových systémoch. Mikroohmmeter sa vždy dodáva kalibrovaný z výroby. Ako voliteľné príslušenstvo je možné meracie zariadenie kalibrovať aj v laboratóriu a vybaviť certifikátom podľa noriem ISO.

Tento text bol preložený strojovo.
