PCE Instruments PCE-PA 8000 sieťový analyzátor s funkciou záznamníka, vr. prúdových klieští

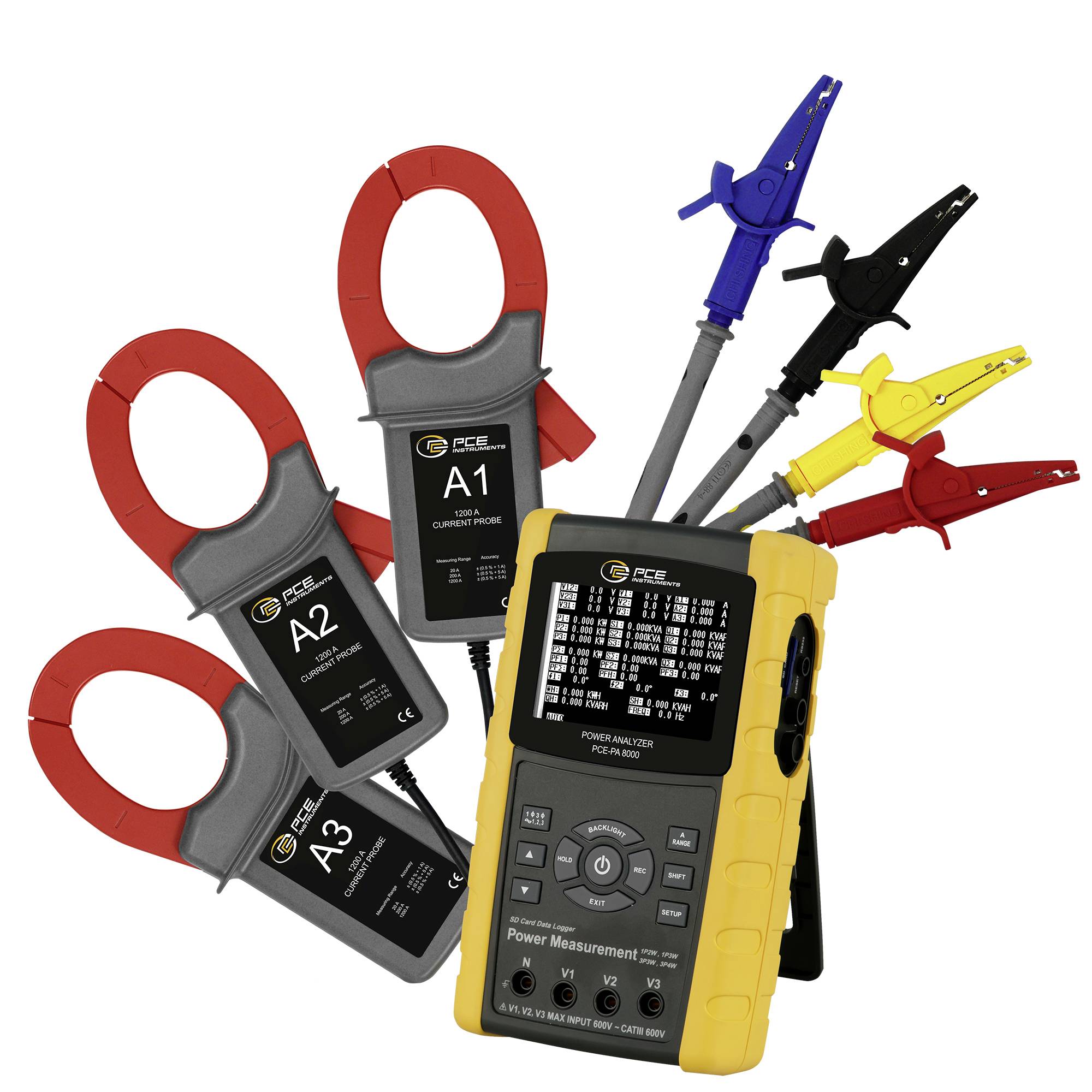

Analyzátor merania výkonu s tromi svorkovými senzormi a testovacími sondami v modrej, čiernej, žltej a červenej farbe na meranie elektrického prúdu.

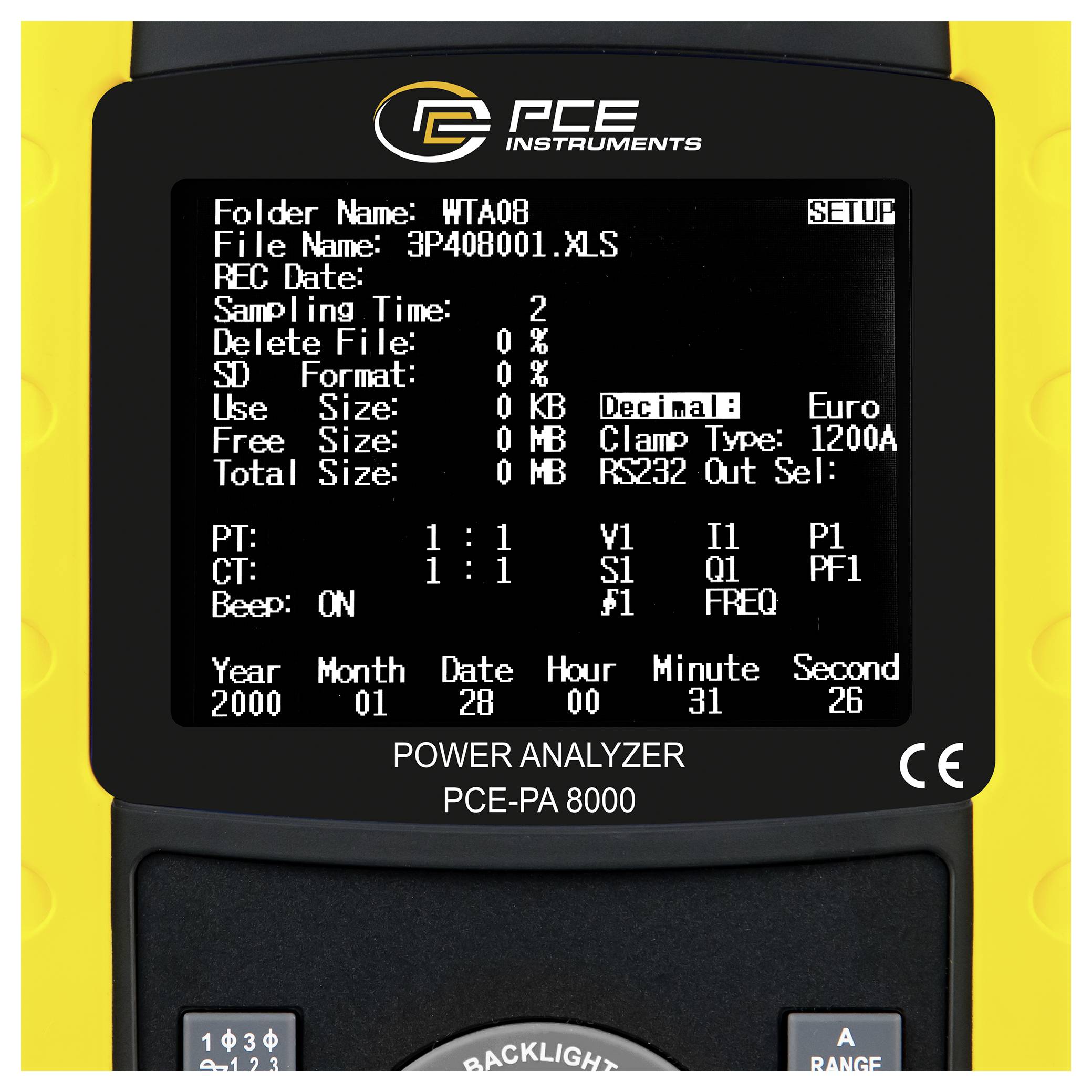

Zblízka zobrazenie displeja analyzátora výkonu spoločnosti PCE Instruments s nastavením/konfiguráciou vrátane názvu súboru „3P408001.XLS", typu svorky 1200A a dátuma 2000-01-28.

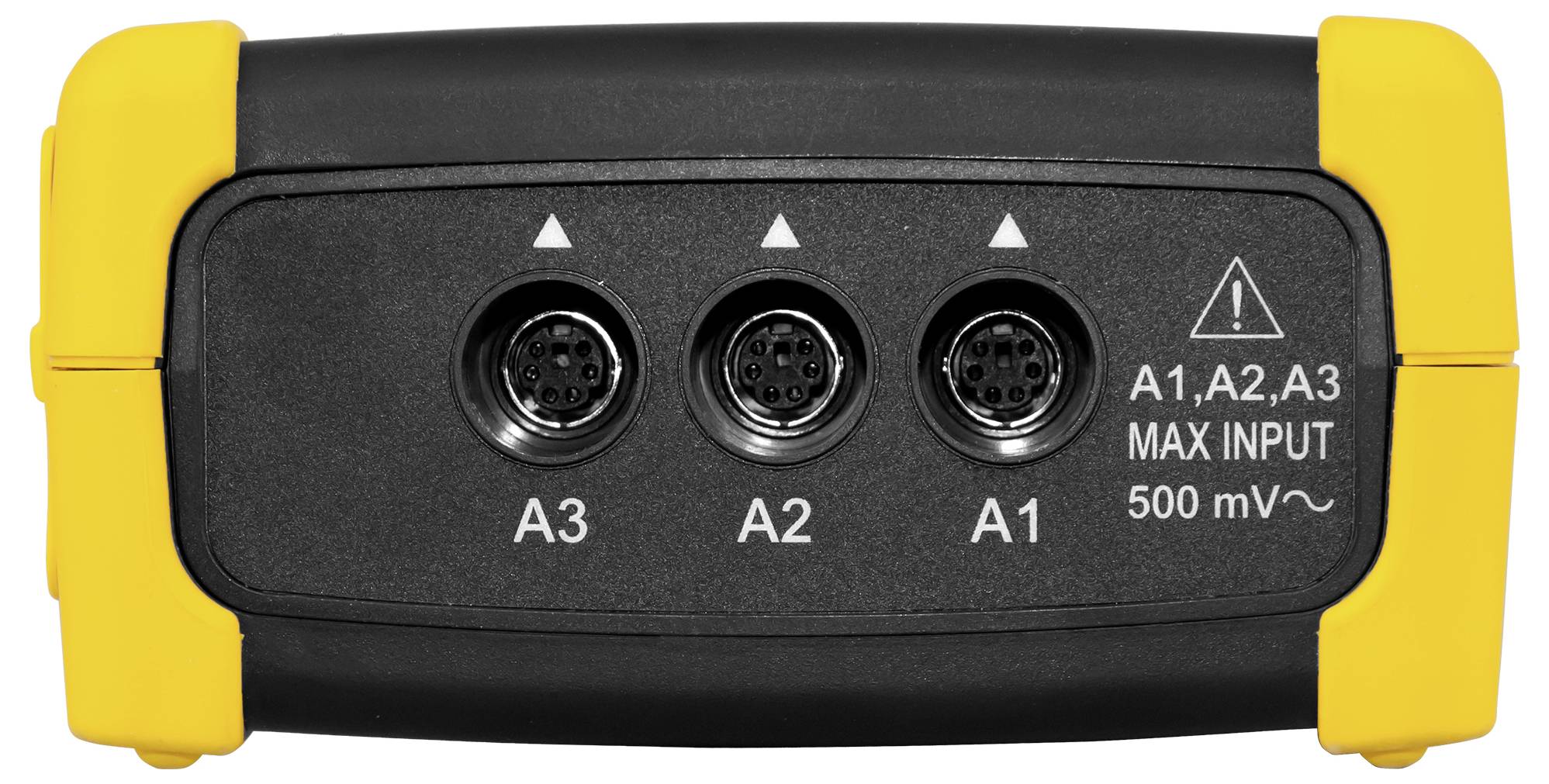

Čierny prístrojový modul so žltými koncovými krytmi a tromi kruhovými vstupnými portami označenými A3, A2 a A1, plus varovný text „A1,A2,A3 MAX INPUT 500 mV~".

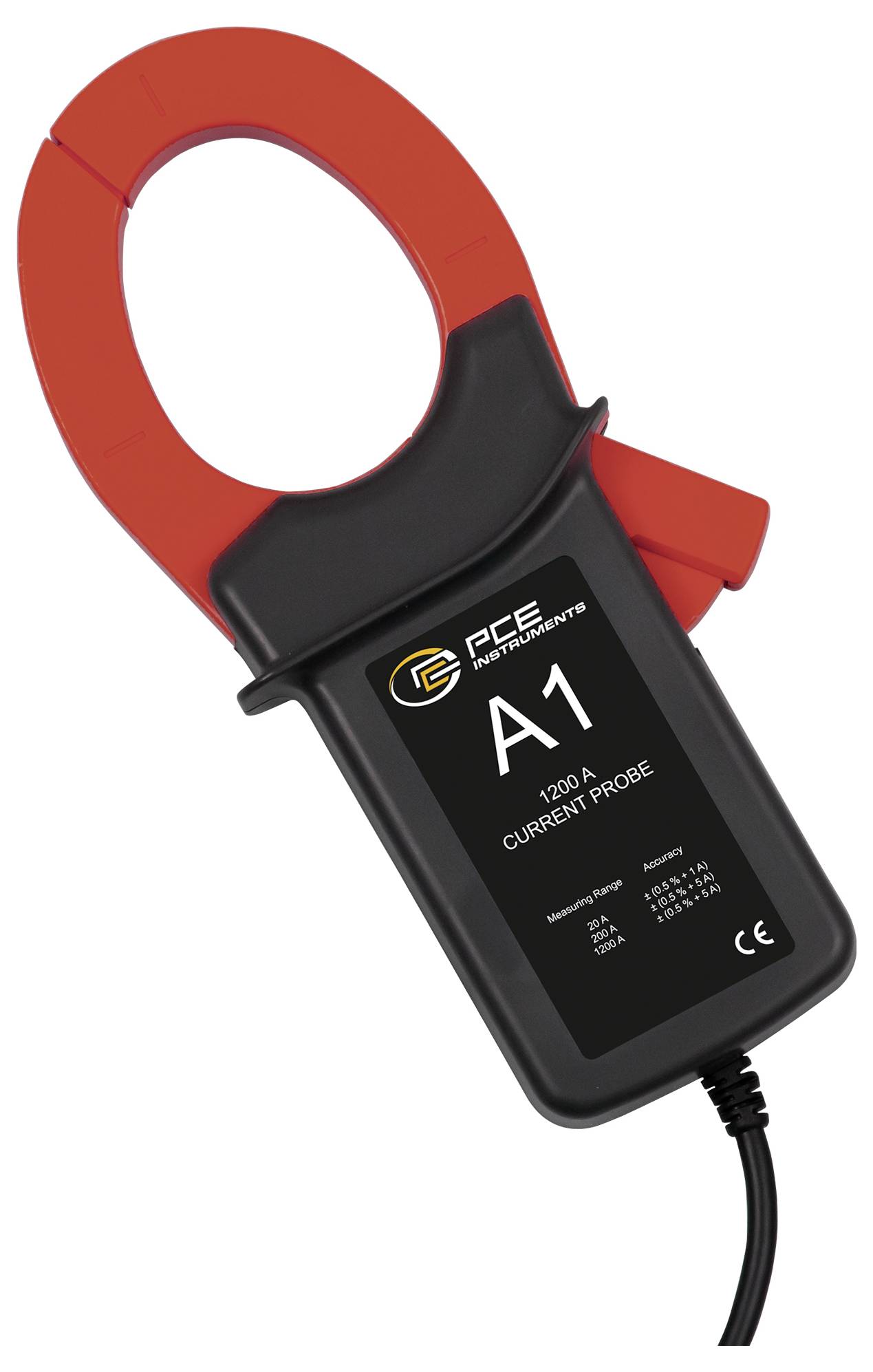

Červená svorková meraná sonda prúdu s označením „A1" s nápisom „1200 A CURRENT PROBE" a pripojeným kabelom, zobrazená na bielom pozadí.

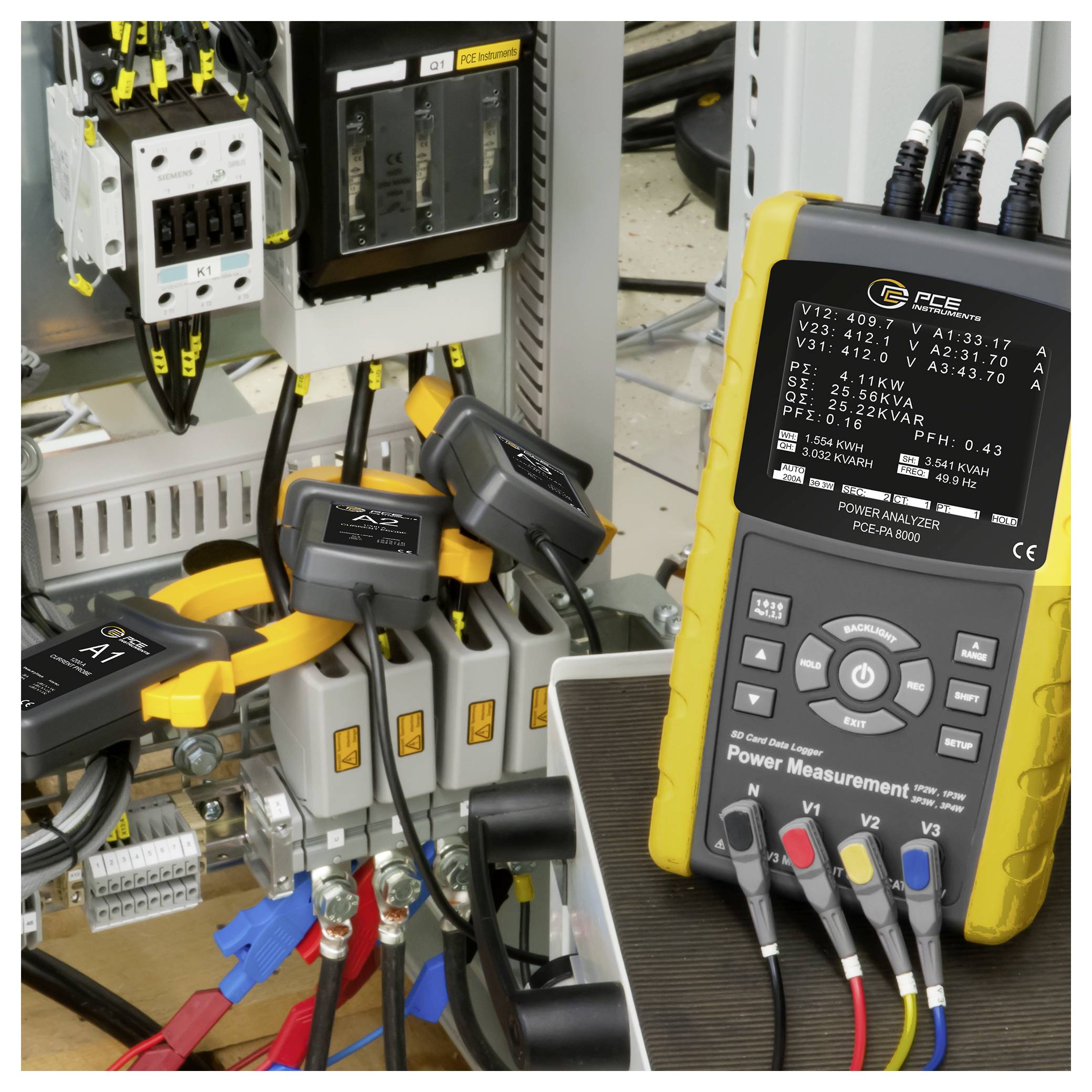

Prenosný analyzátor výkonu pripojený na priemyselný elektrický rozvádzač, ktorý zobrazuje živé údaje o napätí, prúde a výkone.

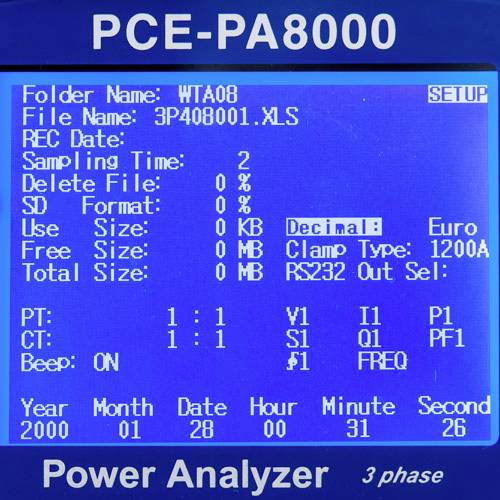

Displej Power Analyzera so zložkou 'WTA08', názvom súboru '3P408001.XLS', RS232 pripojením, nastaveniami formátu údajov a ďalšími informáciami.

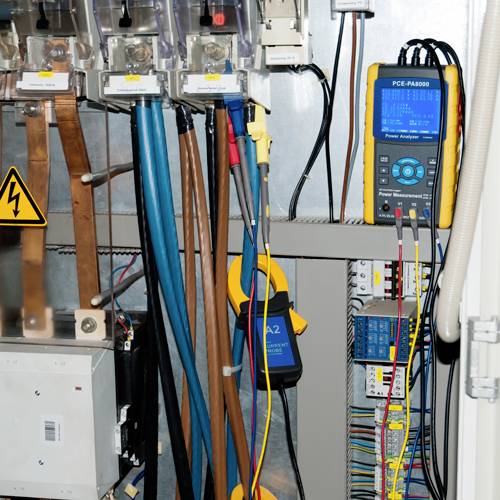

Elektrický rozvádzač s rôznymi káblami a pripojeným meracím zariadením na monitorovanie napätia a prúdu.

1/7

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

5 Ks

Počet

Celkom (1 337,40 € / kus)

1 337,40 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sieťový analyzátor

3-fázová analýza výkonu v 3-fázových / 4-vodičových, 3-fázových / 3-vodičových, 1-fázových / 2-vodičových, 1-fázových / 3-vodičových sieťach
True RMS meranie prúdu a napätia
Meranie činného, zdanlivého a jalového výkonu
Stanovenie fázového uhla a účinníka

Technické parametre

Meranie napätia (AC V)
Rozsah merania 10V ... 600V (fáza na neutrál) 10V ... 600 V (fáza na fázu)
Rozlíšenie 0,1V
Presnosť ± (0,5 % + 0,5 V)
Meranie prúdu (AC A)
Rozsah merania 20A
Rozlíšenie 0,001 A (< 10 A) 0,01 A (=10 A)
Presnosť ± (0,5 % + 0,1 A)
Rozsah merania 200A
Rozlíšenie 0,01 A (< 100 A) 0,1 A (= 100 A)
Presnosť ± (0,5 % + 0,5 A)
Rozsah merania 1200 A
Rozlíšenie 0,1 A (< 1000 A) 1 A (= 1000 A)
Presnosť ± (0,5A + 5A)
Aktívny výkon Rozsah merania Rozlíšenie Presnosť 0 KW ... 9 999 kW 10 kW ... 99,99 kW 100 kW ... 999,9 kW 1 MW... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW)
Zdanlivý výkon Rozsah merania Rozlíšenie Presnosť 0 KVA ... 9 999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999,9 kVA 1 MVA... 9,999 MVA 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR)
Jalový výkon Rozsah merania Rozlíšenie Presnosť 0 KVAR ... 9 999 KVAR 10 KVAR ... 99,99 KVAR 100 KVAR ... 999,9 KVAR 1MVAR ... 9,999 MVAR 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR)
Aktívna energia Rozsah merania Rozlíšenie Presnosť 0 KWH ... 9,999 kWh 10,00 kWh ... 99,99 kWh 100,0 kWh ... 999,9 KWH 1 MWH... 9,999 MWH 0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh ± (2% + 0,008 KWh) ± (2% + 0,08 KWh) ± (2% + 0,8 KWh) ± (2% + 0,008 MWh.
Zdanlivá energia Rozsah merania Rozlíšenie Presnosť 0 KVAH ... 9 999 KVAH 10 00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH... 9,999 MVAH 0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh ± (2 % + 0,008 KVAh) ± (2 % + 0,08 KVAh) ± (2 % + 0,8 KVAh) ± (2 % + 0,08 KVAh) .
Reaktívna energia Rozsah merania Rozlíšenie Presnosť 0 KVARH ... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1MVARH ... 9,999 MVARH 0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh ± (2 % + 0,008 KVARh) ± (2 % + 0,08 KVARh) ± (2 % + 0,8 KVARh) ± (2 % + 0.008) MVARh.
Rozsah merania účinníka 0 ... 1
Rozlíšenie 0,01
Presnosť ±0,04
Rozsah merania fázového uhla -180° ... 180°
Rozlíšenie 0,1°
Presnosť ± 1°
Rozsah merania frekvencie 45 Hz ... 65 Hz
Rozlíšenie 0,1 Hz
Presnosť 0,1 Hz
Všeobecné špecifikácie
Displej 3,7 "dot matrix LCD (320 * 240 pixelov) s LED podsvietením
Merateľné elektrické veličiny AC V, AC A, činný výkon, zdanlivý výkon, činný výkon, účinník, fázový uhol, sieťová frekvencia
Rozsahy merania napätia 10 V ... 600V AC, automatický rozsah
Prúdové meracie rozsahy 0,2 A ... 1200A AC, automatické/manuálne nastavenie rozsahu
Bezpečnostná norma IEC1010CAT III 600V
Vstupný odpor AC V 10 MOhm
Pracovná frekvencia prúdových klieští 40 Hz ... 1 kHz testovaná pracovná frekvencia prúdové svorky 45 Hz ... 65 Hz
Ochrana proti preťaženiu AC A AC V 720 V RMS 1300A s prúdovou svorkou
Ukladanie dát na SD kartu
Interval nahrávania 2 sekundy... 7200 sekúnd
Funkcia záznamníka dát ukladanie v reálnom čase na SD kartu
Dátový výstup cez USB alebo RS232 v závislosti od prepojovacieho kábla
Prevádzková teplota 0 °C ... 50 °C
okolitej vlhkosti< 80% RH
Napájanie 8 x 1,5 V AA batérie, napájanie 9V
Prístroj na meranie spotreby prúdu: 300 mA DC
Prúdová svorka: 34mA DC
maximálny priemer kábla 50 mm
hmotnosť
Meracie zariadenie: 948 g (vrátane batérií)
Prúdová svorka: 467 g (vrátane kábla)
Rozmery meracieho zariadenia: 225 x 125 x 64 mm prúdová svorka: 210 x 64 x 33 mm
Čeľusť: 86 mm (vonkajšia)

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT III 600 V

Fázová detekcia: áno (integrovaný)

: bez certifikátu

Rozmer.: (d x š x v) 225 x 125 x 64 mm

Hmotnosť: 948 g

Vlastnosti: s funkciou záznamníka
vr. prúdových klieští

Šírka: 125 mm

V: 64 mm

Dĺžka: 225 mm

Na stiahnutie

Datasheet

Datasheet 2452550 PCE Instruments PCE-PA 8000 sieťový analyzátor s funkciou záznamníka, vr. prúdových klieští

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452550 PCE Instruments PCE-PA 8000 sieťový analyzátor s funkciou záznamníka, vr. prúdových klieští

Popis

Vzduchotechnický merací prístroj PCE-PA 8000 s ukladaním dát na SD kartu, PC rozhranie S ampérmetrom s prúdovými kliešťami PCE-PA 8000 je možné merať a zaznamenávať výkon v jedno- a trojfázovom obvode. S ampérmetrom PCE-PA 8000 je možné vykonávať dlhodobé merania. Meracie zariadenie ukladá namerané údaje na vkladanú SD kartu vo formáte XLS. To znamená, že namerané údaje možno pohodlne vyhodnotiť na počítači. Interval záznamu je možné ľubovoľne zvoliť od 2 do 7200 sekúnd. Elektromer je schopný vykonávať merania energie, ako aj určiť účinník a fázový uhol. Prúdové svorky analyzátora výkonu PCE-PA 8000 je možné použiť pre vodiče s priemerom do 50 mm. Meracie zariadenie je preto ideálne vhodné pre použitie v elektrickej sieti. Vďaka veľkému 3,7“ displeju sú všetky namerané hodnoty čitateľné na prvý pohľad. To umožňuje rýchlu analýzu okamžitých nameraných hodnôt a poskytuje prehľad o prúde, napätí a spotrebovanom výkone.
