PCE Instruments PCE-PVA 100 merač solárnej energie 10 - 1000 W/m²

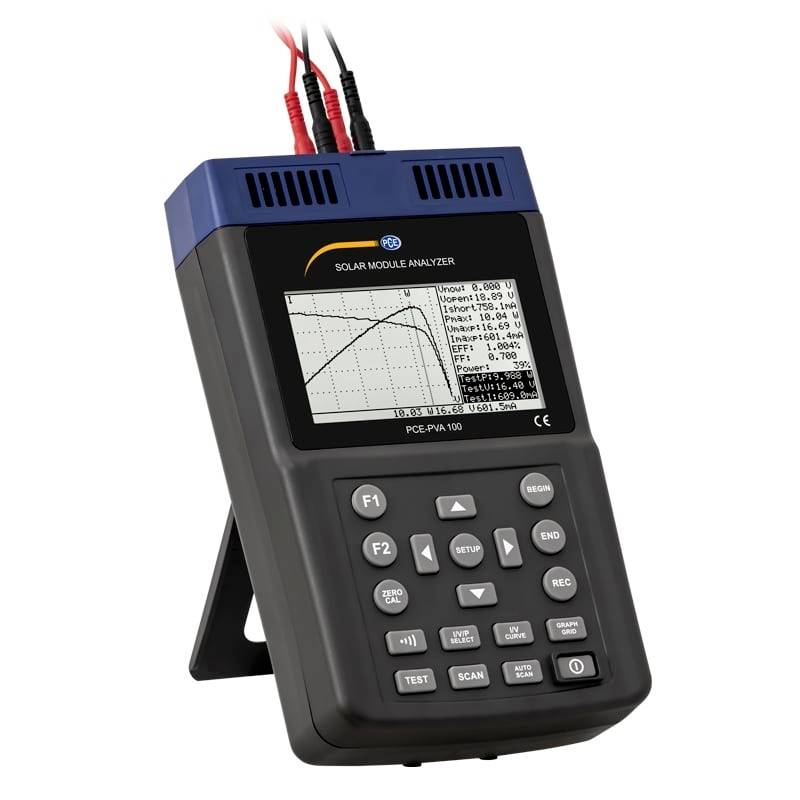

Prenosný analyzátor solárnych modulov s obrazovkou zobrazujúcou graf výkonu-napätia a údaje z meraní, ktorý sa používa na testovanie solárnych panelov.

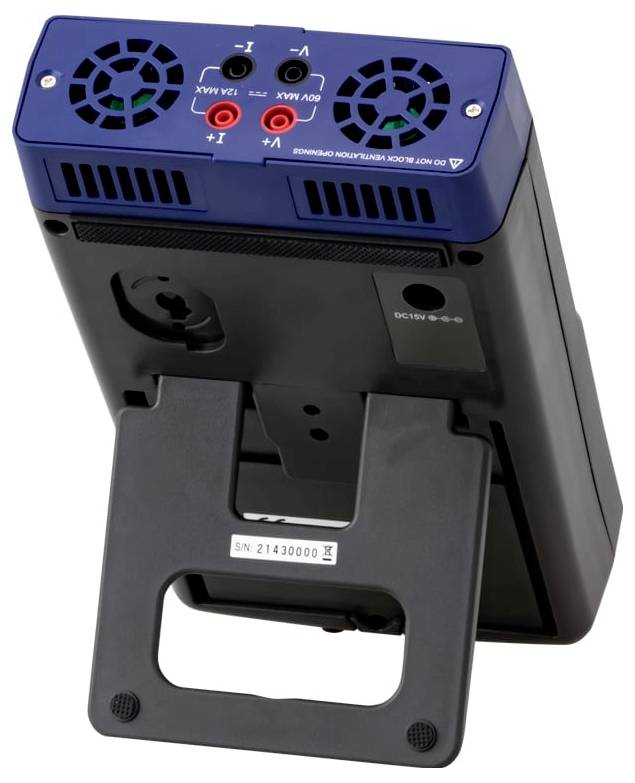

Zadný pohľad prenosného elektronického zariadenia s modrým horným panelom, chladiacimi ventilátormi, audio a video vstupnými portami a zabudovaným skladacím stojanom.

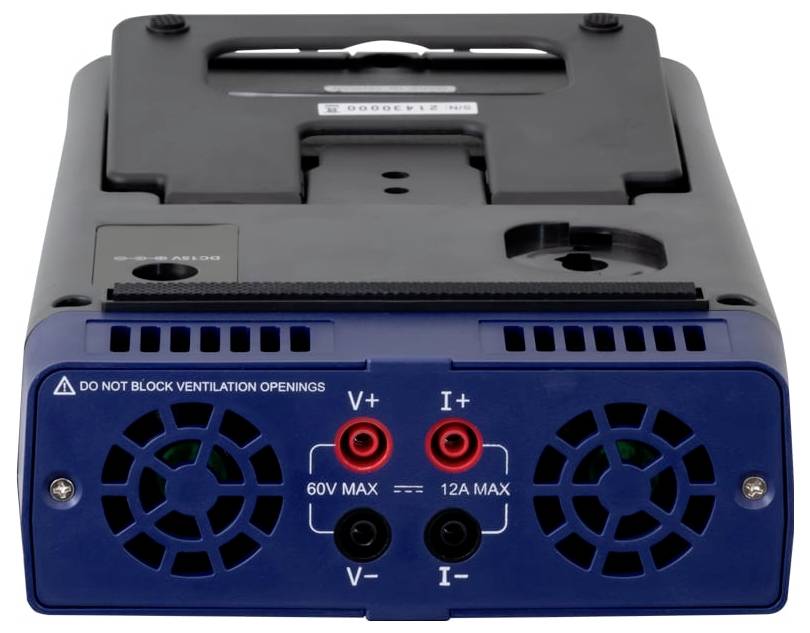

Zadný pohľad prenosného zariadenia na zásobovanie energiou s chladiacimi ventilátormi a štyrmi terminálov označenými V+, I+, V- a I-, označené max. 60V a max. 12A.

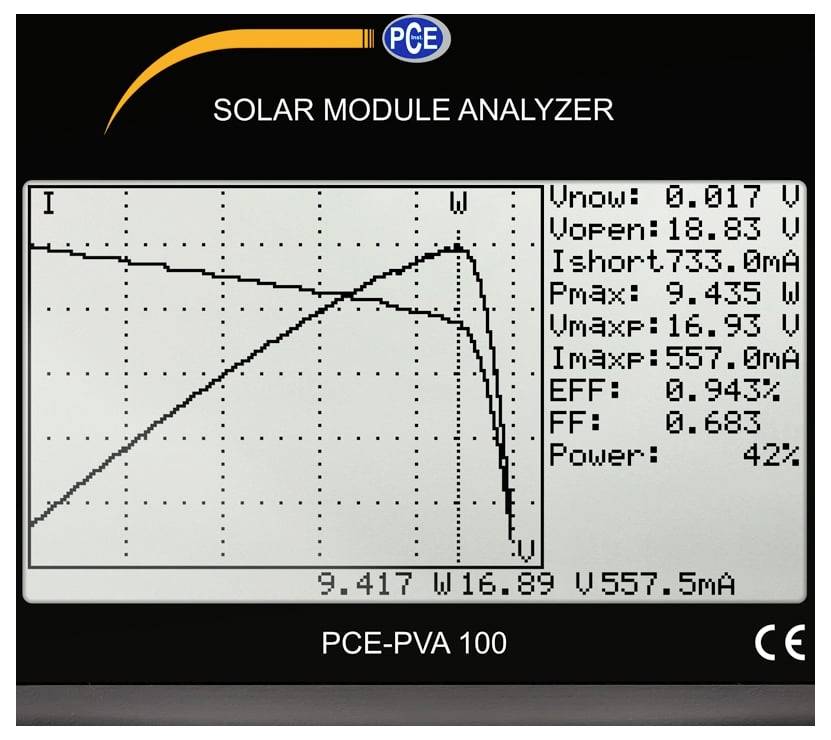

Obrazovka analyzátora solárnych modulov PCE zobrazujúca I-V a výkonové krivky s meraniami: Vnow 0,017 V, Vopen 18,83 V, Isc 733,6 mA, Pmax 9,435 W, účinnosť 9,943%

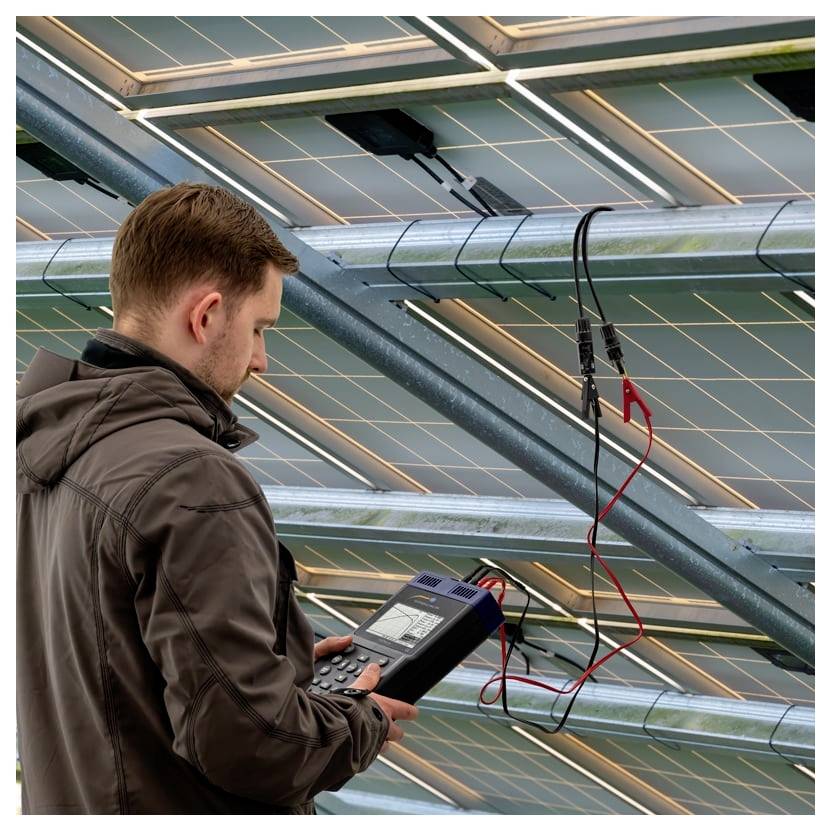

Technik kontroluje solárne panely pomocou ručného meradla, testuje elektrické spojenia na solárnom poli na streche.

1/5

Doručenie: Ut 6. 10.

8 Ks

Počet

Celkom (1 113,01 € / kus)

1 113,01 €

bez DPH.

Doprava zadarmo

Už len 8 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Prístroj na meranie bezpečnosti práce PCE-PVA 100

Dátová pamäť na 100 meraní
Rozsah merania 0 - 12 A DC
Tri rôzne testovacie funkcie
PC rozhranie na prenos dát
Prepínateľné grafické zobrazenie

Technické parametre

DC napätie
Rozsah merania: 0 - 10 V
Rozlíšenie: 0,001V
Presnosť: ±1% ±(1% Vopen ±0,1V)
Rozsah merania: 10 - 60 V
Rozlíšenie: 0,1V
Presnosť: ±1% ±(1% Vopen ±0,1V)
priamy prúd
Rozsah merania: 0,01 - 10 A
Rozlíšenie: 1mA
Presnosť: ±1% ±(1% Ishort ±9mA)
Rozsah merania: 10 - 12 A
Rozlíšenie: 10mA
Presnosť: ±1% ±(1% Ishort ±0,09A)
Nastaviteľná plocha fotovoltiky: 0,001 … 9999 m²
Displej: 4,8" LC displej
Poistka: F250V 12A
Dátová pamäť: 100 meraní
Rýchlosť uloženia: 0 - 99 minút
Životnosť batérie: cca 400 lineárnych meraní
Napájanie z batérie: 11,1 V, 3400 mAh lítiová batéria

Kategória výrobku: merač solárnej energie

Meracie funkcie: menovité napätie
spotreba energie
energia
napätie DC
prúd
účinný faktor
prúd DC
výkon žiarenia
cos phi

: bez certifikátu

Rozmer.: (d x š x v) 155 x 57 x 257 mm

Displej: LCD

Hmotnosť: 1160 g

Vlastnosti: dátový záznamník

Rozsah merania osvetlenia: 10 - 1000 W/m²

Max. rozsah merania osvetlenia: 1000 W/m²

Min. rozsah merania osvetlenia: 10 W/m²

Presnosť merania osvetlenia: 1 W/m²

Šírka: 57 mm

V: 257 mm

Dĺžka: 155 mm

Rozhranie: krokosvorka
tlačidlo
RS-232
RS-232C
EEPROM
USB zariadenia
USB 1.1 zástrčka A
hostiteľský port USB
zástrčka USB 2.0 A
sériové rozhranie
štvoržilový
interný USB 2.0 zástrčka 4-pólová
2žilový
doska plošných spojov
1 x USB 2.0 Device
1 x USB 2.0 Host
Zobraziť viac

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2583860 PCE Instruments PCE-PVA 100 merač solárnej energie 10 - 1000 W/m²

Popis

Tester solárnych modulov s meracím rozsahom 0 - 12 A DC, USB rozhranie, dátová pamäť na 100 nameraných charakteristík, 4,8" LC displej, prevádzka na batérie na cca 400 meraní, voliteľne s certifikátom o kalibrácii ISO. Tester solárnych modulov je užitočným nástrojom na skúmanie vlastností solárnych článkov. S rozsahom jednosmerného napätia 0 - 60 V a rozsahom jednosmerného prúdu 0 - 12 A pokryje tester solárnych modulov veľké množstvo solárnych modulov. Zistené charakteristické krivky sa uložia priamo do testera solárnych modulov. Do dátovej pamäte testera solárnych modulov je možné uložiť až 100 meraní. Uložené namerané hodnoty je možné následne načítať a spracovať na PC s príslušným softvérom. Okrem toho existuje možnosť ovládať tester solárnych modulov kompletne prostredníctvom softvéru. Tester solárnych modulov má k dispozícii dve rôzne meracie funkcie na určenie charakteristík solárneho modulu. V automatickom režime sa charakteristika vytvára s automatickými parametrami z testera solárnych modulov. Obsluha tak získa prvý dojem o stave solárneho modulu. V manuálnom režime je možné nastaviť počiatočnú hodnotu prúdu a konečnú hodnotu prúdu pre tester solárnych modulov. Ak je plocha solárneho modulu a výkon prichádzajúceho žiarenia uložené vo W/m², tester solárnych modulov dokáže vypočítať účinnosť a faktor plnenia článku. Ďalšou meracou funkciou testera solárnych modulov je jednobodové meranie. Tester solárnych modulov môže kontrolovať a kontrolovať špecifický prúd. LC displej testera solárnych modulov má veľkosť 4,8". To umožňuje čítanie charakteristickej krivky a všetkých nameraných hodnôt súčasne. Pre lepšiu analýzu charakteristickej krivky je možné na testeri solárnych modulov priblížiť každý jednotlivý merací bod. Pre iný pohľad na os X a Y môžete stlačením tlačidla na testeri solárnych modulov prepínať medzi prúdom, napätím a výkonom. Tester solárnych modulov je vďaka mnohým rôznym funkciám ideálnym meracím nástrojom na skúmanie účinnosti solárnych modulov. Tester solárnych modulov sa preto používa vo fotovoltaických systémoch a výskumných inštitúciách na ďalší vývoj solárnych modulov. Voliteľne môže byť tester solárnych modulov vybavený certifikátom o kalibrácii ISO.
