PCE Instruments PCE-VDV 10, PCE-VDV 10 analyzátor sieťových káblov, sieť

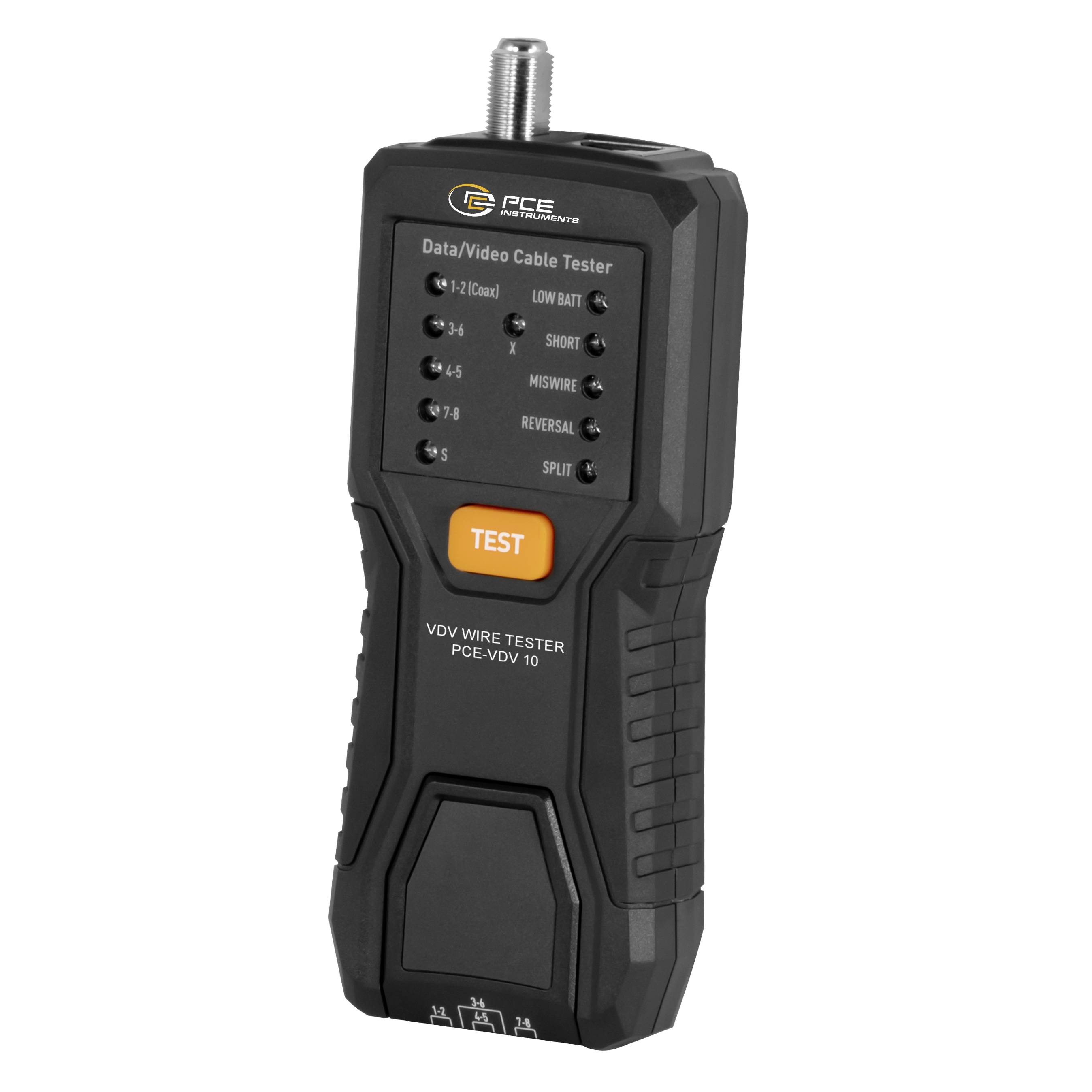

Čierny ručný tester káblov na údaje/video s oranžovým tlačidlom "TEST", indikačnými svetlami a konektorom koaxiálneho kábla na vrchu.

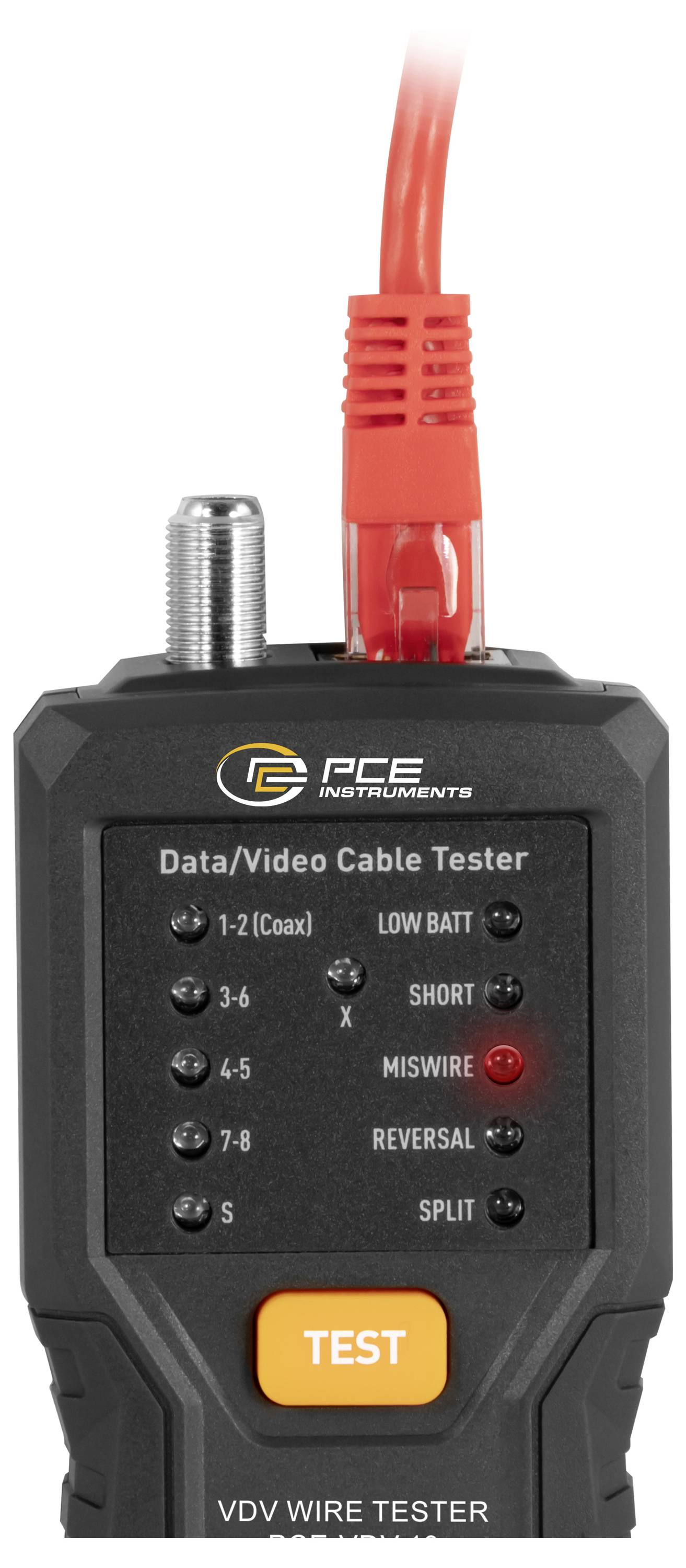

Tester dátových/video káblov PCE Instruments s pripojeným červeným kábalom a zapáleným indikátorom "MISWIRE", plus tlačidlo "TEST" a stavové LED.

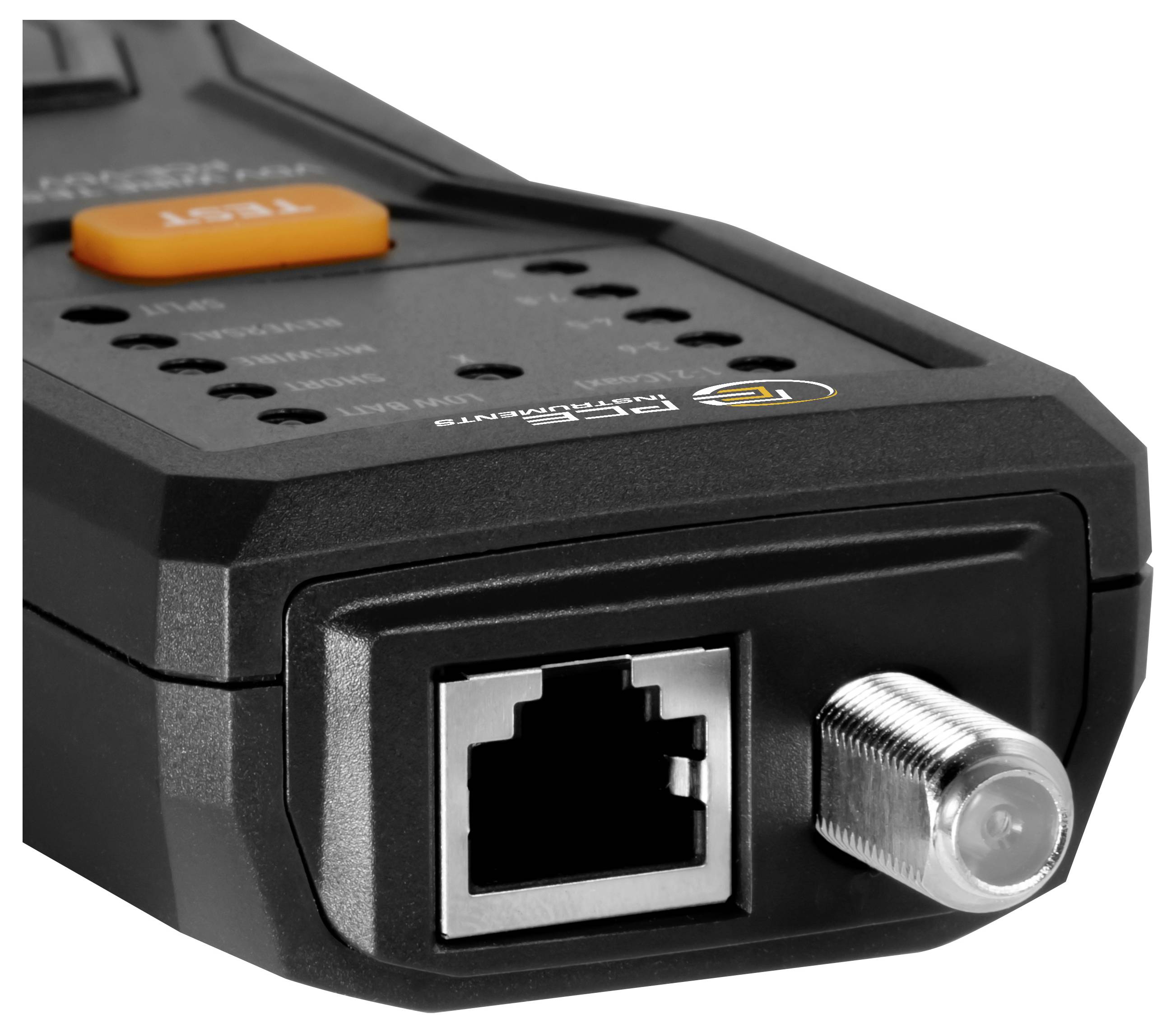

Zblížený záber čierneho sieťového zariadenia s portom Ethernet a koaxiálnym konektorom, s oranžovým tlačidlom na vrchu.

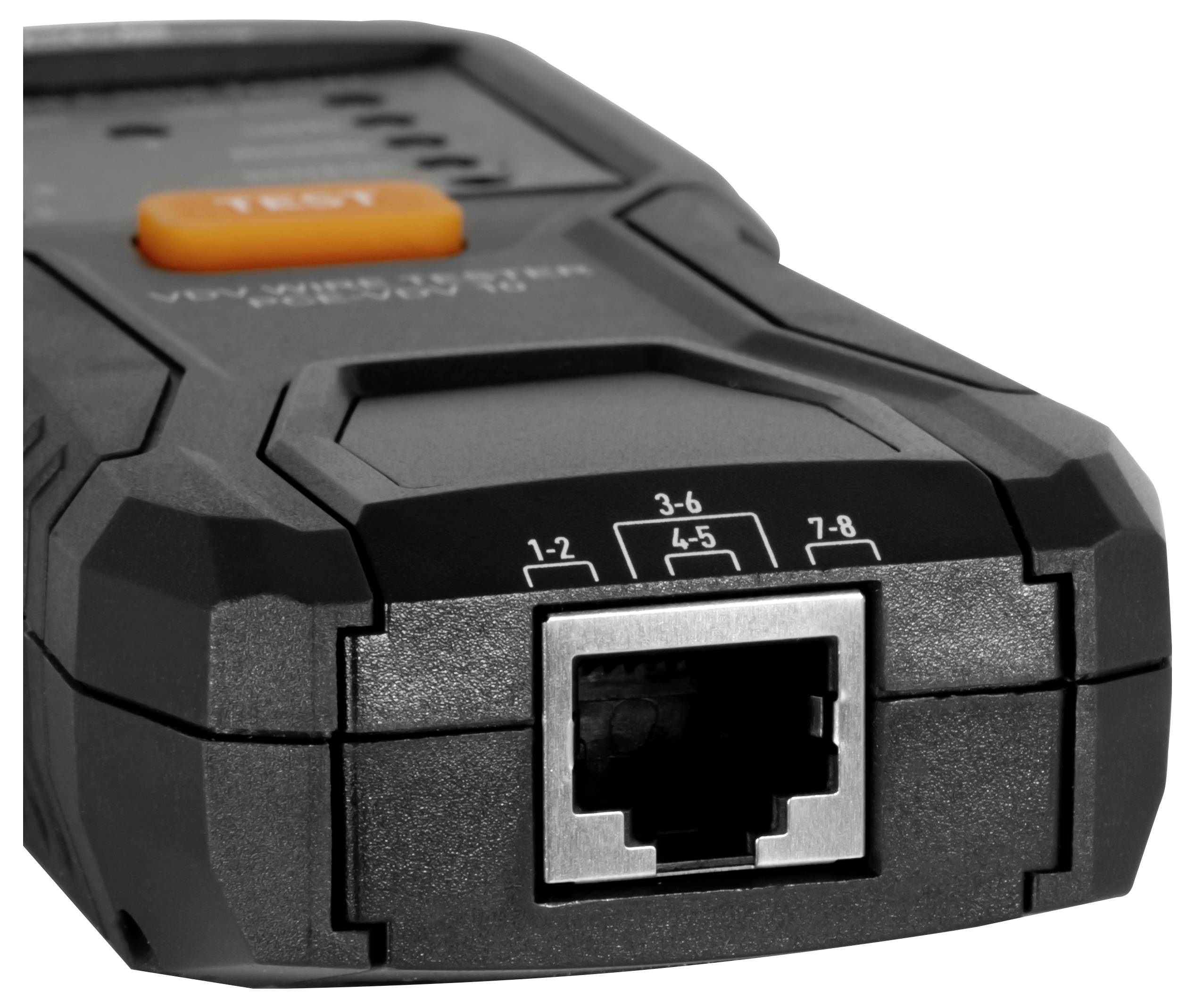

Zblízka čierny prenosný tester sieťových káblov s portom Ethernet a oranžným tlačidlom, zobrazený na bielom pozadí.

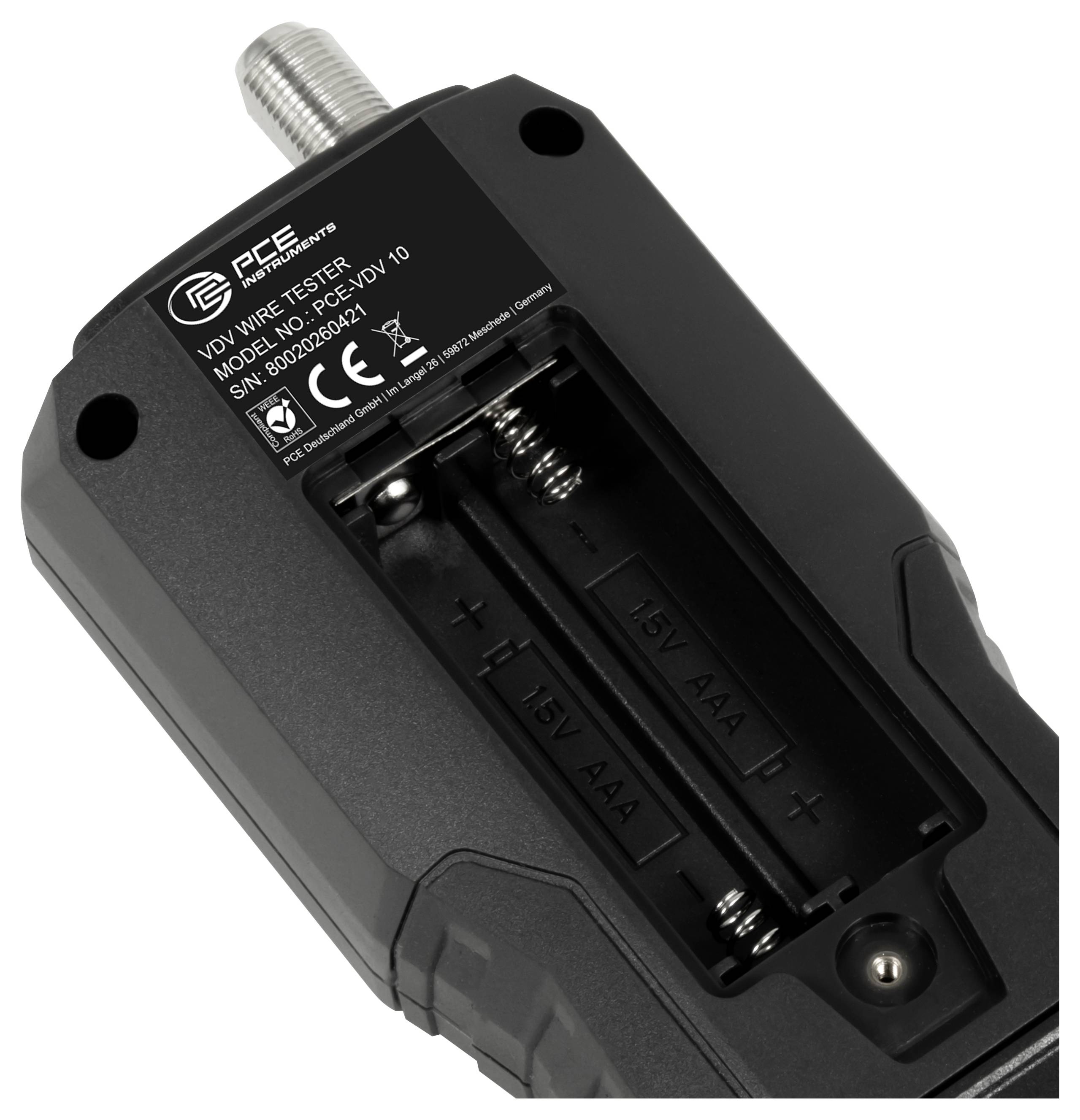

Zadná strana ručného digitálneho testovacieho prístroja PCE zobrazujúca otvorený priehradok na batérie na dve batérie AAA a závitový kovový konektor v hornej časti.

1/5

Datasheety: (PDF)

Doručenie: Ut 6. 10.

96 Ks

Počet

Celkom (39,83 € / kus)

39,83 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Tester káblov

Podporuje tienené aj netienené káble (Cat 3 ... Cat 7A, koaxiálny)
LED indikátory pre stav a diagnostiku porúch
Maximálny odpor kábla: 100 Ω DC
Maximálna dĺžka kábla až 305 m
Skúška priechodnosti
Skúška zapojenia
Skúška skratu
Testovanie párov vodičov
Skúška tienenia

Technické parametre

Všeobecné technické údaje
Meracie funkcie: test kontinuity, test zapojenia, test skratu, test párov vodičov, test tienenia
Konektory RJ45, F-konektor
Typy káblov - koaxiálny, Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A
Max. vstupné napätie 60 V DC / 55 V AC
Trieda ochrany (zariadenie) IP20
Napájacie batérie
Nabíjateľná batéria/batéria 2 x 1,5 V AAA batérie, alkalické mangánové
Kapacita 1270 mAh
Prevádzkové podmienky 0 ... 50 °C, 10 ... 90 % (nekondenzujúca) relatívna vlhkosť
Skladovacie podmienky -20 ... 60 °C, 10 ... 90 % (nekondenzujúca) relatívna vlhkosť
Rozmery (D x Š x V) 55 x 28 x 140 mm
Hmotnosť: 119 g

Kategória výrobku: analyzátor sieťových káblov

Hľadač vedenie - funkcie: identifikácia

Zvuková signalizácia: nie

Displej: LED

Optický ukazovateľ: áno (integrovaný)

Merač spotreby: RJ45 zásuvka
F zásuvka

Rozmer.: (d x š x v) 55 x 28 x 140 mm

: bez certifikátu

Hmotnosť: 119 g

Plocha kábla: sieť

Šírka: 28 mm

V: 140 mm

Dĺžka: 55 mm

Typ: PCE-VDV 10

Na stiahnutie

Datasheet

Datasheet 3812983 PCE Instruments PCE-VDV 10, PCE-VDV 10 analyzátor sieťových káblov, sieť

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812983 PCE Instruments PCE-VDV 10, PCE-VDV 10 analyzátor sieťových káblov, sieť

Popis

Tester káblov VDV je prenosné testovacie zariadenie na diagnostiku porúch sieťových a koaxiálnych káblov a používa sa na rýchle overenie štruktúrovanej kabeláže. Tester káblov VDV podporuje tienené aj netienené krútené dvojlinky kategórií Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A, ako aj koaxiálne káble, ako sú tie, ktoré sa používajú v televíznych, anténnych a monitorovacích systémoch.

Test sa vykonáva pomocou dvojdielneho systému pozostávajúceho z hlavnej jednotky a diaľkovej jednotky, ktorý umožňuje spoľahlivé testovanie aj trvalo inštalovaných vedení. Medzi najdôležitejšie testovacie postupy patrí test kontinuity vodičov (piny 1... 8), test zapojenia na kontrolu správneho priradenia párov vodičov a detekciu skratov, nesprávneho zapojenia a porúch rozdelených párov. Okrem toho sa kontroluje tienenie tienených káblov. Testovací rozsah pokrýva káble s dĺžkou až 305 m, pričom minimálna dĺžka kábla pre detekciu rozdeleného páru je približne 0,5 m.

Náš tester káblov VDV pracuje s testovacími signálmi, ktoré sa prenášajú medzi hlavnou jednotkou a vzdialenou jednotkou. Výsledky sa zobrazujú pomocou LED displejov. Nepretržite svietiace LED diódy indikujú správne zapojenie, zatiaľ čo blikajúce LED diódy indikujú chyby v príslušných pároch vodičov. Ďalšie stavové LED diódy indikujú typ poruchy, ako napríklad skrat, nesprávne zapojenie, obrátenie alebo rozdelený pár.

Káblový tester VDV sa používa v sieťových technológiách, kabeláži budov a IT a komunikačných inštaláciách a je určený pre elektrikárov, sieťových technikov a servisných technikov na rýchle testovanie káblových trás.
