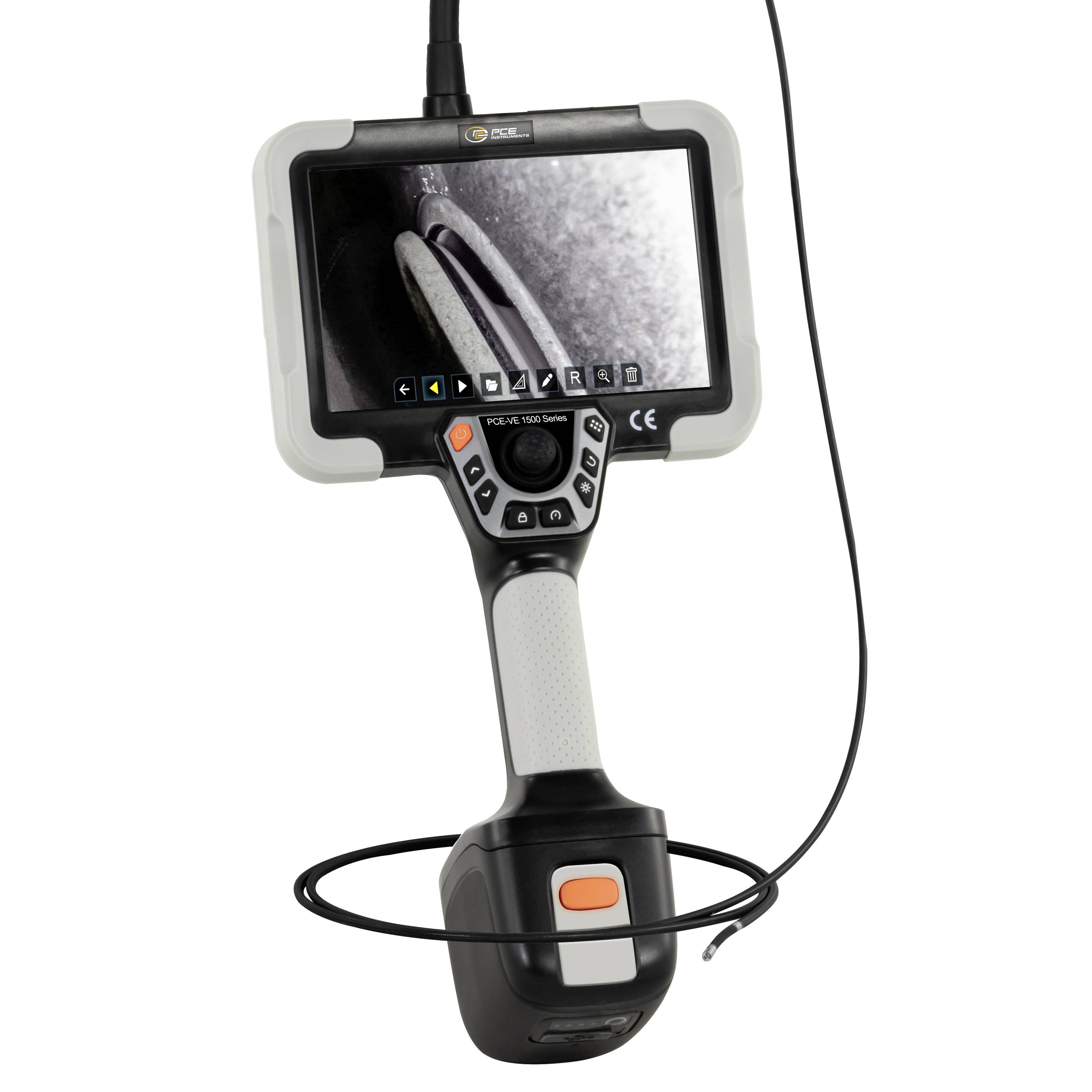

PCE Instruments PCE-VE 1500-38209 endoskop Ø sondy: 3.8 mm Dĺžka sondy: 2 m

Tento digitálny endoskop je jediným zariadením zo série PCE-VE 1500, ktoré je vybavené dvoma kamerami. Jeden z nich smeruje dopredu a druhý na stranu. Oba sú umiestnené veľmi blízko pri sebe na hlave kamery. Vedľa každej z kamier je usporiadaná LED dióda, pomocou ktorej je možné v prípade potreby osvetliť zorné pole. Nastavenia na endoskope pre zobrazenie obrazu na displeji a pre osvetlenie zorného poľa kamery sú účinné pre obe kamery a oba svetelné zdroje súčasne.

Používateľ si môže kedykoľvek vybrať, či digitálny endoskop zobrazí aktuálny obraz z prednej kamery, bočnej kamery alebo oboch vedľa seba na veľkom dotykovom displeji. Súčasné zobrazenie oboch kamier značne uľahčuje orientáciu pri vizuálnej kontrole. Navyše je výhodná možnosť využiť prednú aj bočnú kameru, najmä pri veľmi obmedzenom priestore.

Obrázky a videá však nie je možné snímať súčasne oboma fotoaparátmi. Pri nahrávaní v režime sledovania, v ktorom je možné vidieť obe kamery, endoskop ukladá iba snímky z aktivovanej kamery. Ak má používateľ aktivované popisky obrázkov, zobrazia sa iba na obrázku aktivovanej kamery. Digitálny endoskop štandardne ponúka napríklad prekrytia ako dátum a čas alebo označenie kamery ako CAM1 alebo CAM2 pod položkou menu Watermark. Keď je fotoaparát aktivovaný, vybrané titulky sa zobrazia malým červeným písmom na okraji obrázka. Ak sa má aktivovať druhá kamera, je to veľmi jednoduché s týmto endoskopom cez dotykovú obrazovku. Stačí dvakrát ťuknúť na ich obrázok v zobrazení, v ktorom sú vedľa seba zobrazené zábery z oboch kamier.

Flexibilný kábel endoskopu, ktorý má hrúbku len 3,8 mm, je dlhý cca 1,87 metra od prednej hrany hlavy kamery po gumový povlak v oblasti pripojenia. To znamená, že pomocou tohto digitálneho endoskopu možno detailne preskúmať aj vnútorné povrchy a časti, ktoré sú prístupné len cez veľmi úzke otvory. Hlava kamery, ktorú možno pomocou joysticku ohýbať všetkými smermi, má dĺžku 42 milimetrov a polomer ohybu 35 mm pri uhle ohybu 90 stupňov.

Špeciálne vlastnosti série PCE-VE 1500
Každý digitálny endoskop z tejto série má rovnaké základné zariadenie s rozsiahlymi funkciami a užitočným príslušenstvom. Jednotlivé modely sa líšia iba rôznymi kamerami a dĺžkami a priemermi káblov kamery. Obsluha týchto endoskopov je veľmi pohodlná vďaka funkčným tlačidlám, dotykovej obrazovke a joysticku na základnom zariadení.

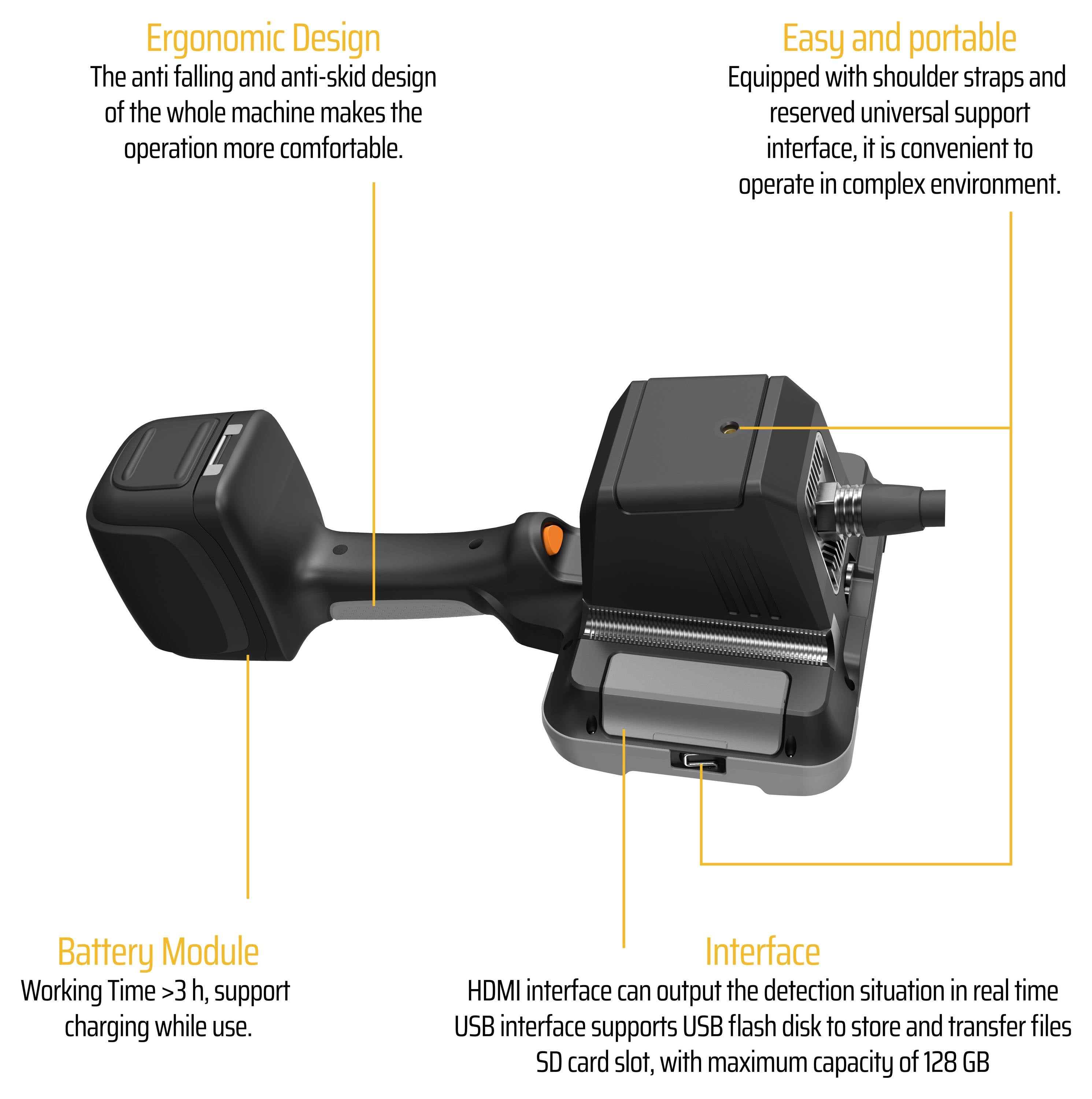

S batériou a kamerovou jednotkou váži digitálny endoskop len niečo málo cez dva kilogramy. Zariadenie možno ľahko prenášať jednou rukou. V závislosti od prostredia je možné k určeným upevňovacím bodom pripevniť ramenný popruh, magnetický držiak alebo statív pre dlhšie používanie. Zatiaľ čo endoskop sa drží jednou rukou, joystick a funkčné tlačidlá na rukoväti je možné ovládať tou istou rukou. Tieto funkčné tlačidlá zahŕňajú spúšť obrazu a tlačidlo ovládania intenzity svetla pre zorné pole kamery. Kábel kamery je možné viesť druhou rukou.

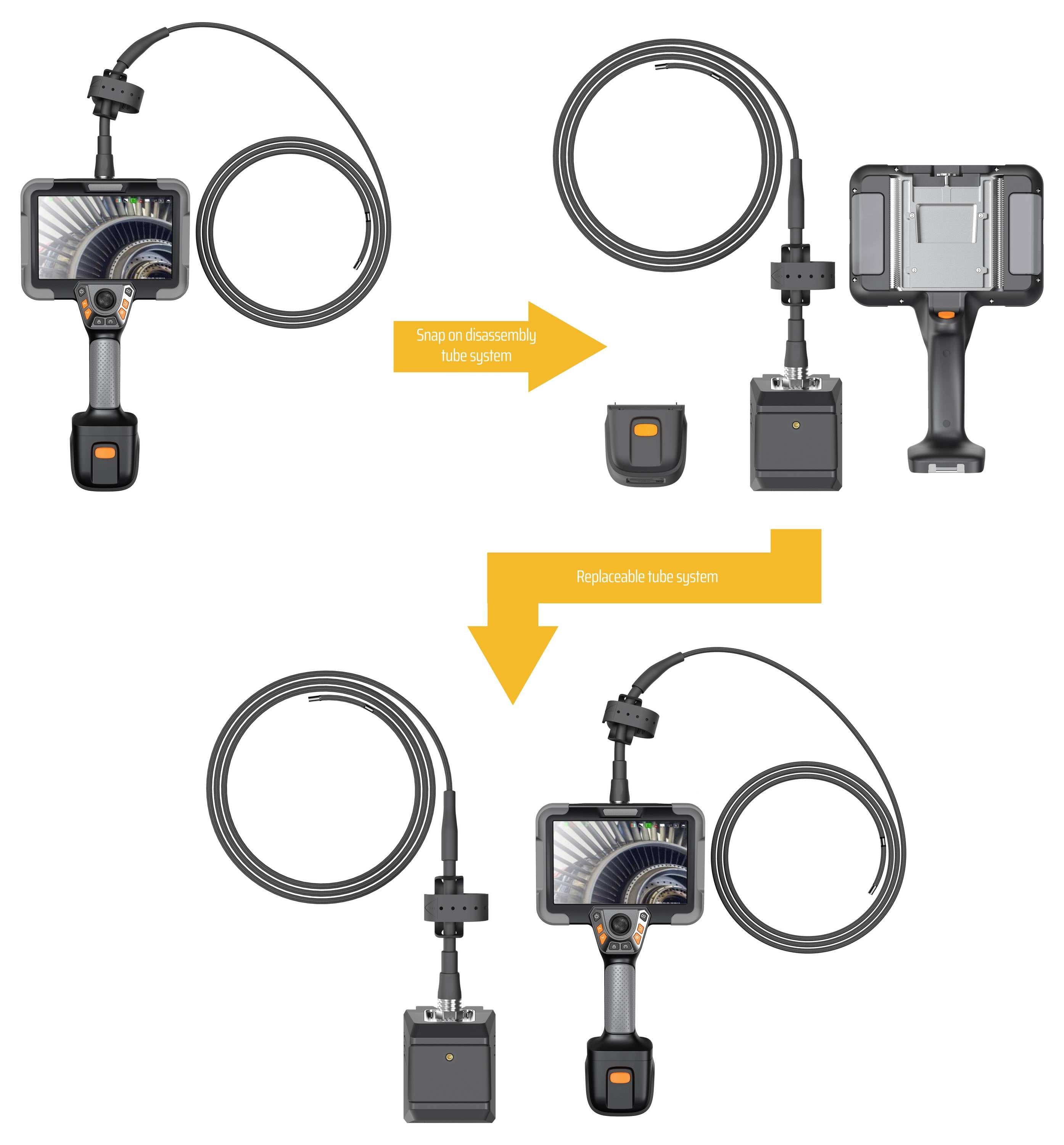

Vymeniteľný kábel endoskopu s motorom
Jednou zo štandardných funkcií týchto digitálnych endoskopov je motorizovaný pohyb hlavy kamery. Preto sú kamera, kábel kamery a motor navrhnuté ako jeden celok. Túto kompletnú kamerovú jednotku je možné v prípade potreby jednoducho vymeniť. Pripojenie k základnému zariadeniu endoskopu je možné veľmi jednoducho upevniť a opäť uvoľniť. Pre zvýšenie odolnosti je kábel pokrytý volfrámovým opletom a hrot hlavy kamery je vyrobený z titánovej zliatiny.

Ovládanie hlavy kamery pomocou joysticku
Hlava kamery digitálneho endoskopu sa dá posúvať pomocou joysticku, takže uhol pohľadu kamery dokáže zachytiť presne tie oblasti, ktoré sa majú skúmať. Pohyblivú kamerovú hlavu je možné ohýbať do všetkých strán, miestami o viac ako 180 stupňov. Joystick je navrhnutý a umiestnený medzi rukoväťou a displejom tak, aby sa dal jednoducho ovládať len jedným prstom.

Funkcie dotykovej obrazovky
Endoskop nielen zobrazuje aktuálne a uložené snímky jednotlivo na sedempalcovom displeji. S funkciou obraz v obraze tiež umožňuje porovnanie aktuálneho obrazu s uloženým. Ako dotyková obrazovka ponúka monitor aj veľmi jednoduchý a rýchly prístup k funkciám menu. Rôzne funkcie, ktoré digitálny endoskop ponúka na označovanie detailov a umiestňovanie anotácií na obrázkoch, by bez dotykovej obrazovky boli len ťažko použiteľné.

Aktuálne a uložené snímky je možné na displeji niekoľkokrát digitálne zväčšiť. Stačí na obrázok dvakrát ťuknúť alebo ho roztiahnuť dvoma prstami. V prípade potreby možno zväčšenú časť posúvať prstom na dotykovej obrazovke. To umožňuje kontrolu kompletného obrazu priamo na endoskope. Dôležité detaily na uložených obrázkoch je možné okamžite farebne zakrúžkovať, označiť šípkami alebo označiť na dotykovej obrazovke. Tieto označené obrázky je možné uložiť pod starým názvom alebo ako ďalšie obrázky.

Pomocou ikon doplnkových funkcií je možné ovládať digitálny endoskop intuitívne prostredníctvom dotykovej obrazovky. Napríklad pomocou funkcie obraz v obraze možno aktuálny živý obraz porovnať s obrazom, ktorý bol práve „zmrazený“ alebo s obrázkom, ktorý bol uložený skôr. V predvolenom nastavení sa živý obraz zobrazuje ako sekcia vpravo hore. Dvojitým poklepaním naň urobíte veľký obrázok a starší obrázok sa prepne vpravo hore.

rozhrania

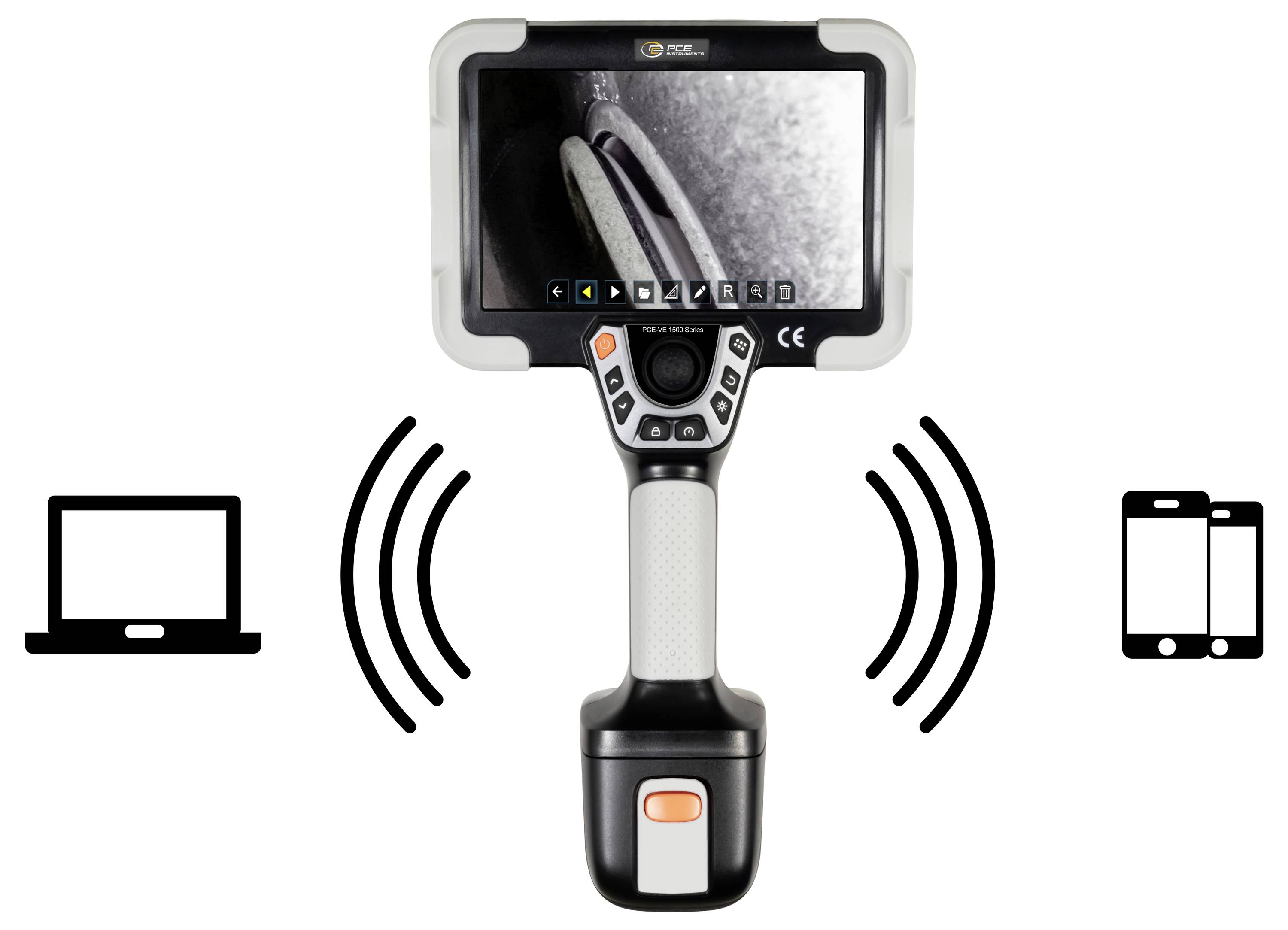

Endoskop má nasledujúce pripojenia na prenos dát: USB-A, USB-C, HDMI, audio, WiFi a slot na pamäťovú kartu pre SD karty až do 128 GB. Všetky rozhrania sú usporiadané v základnom zariadení naľavo od dotykovej obrazovky pod krytom.
