PCE Instruments PCE-VE 1500-60200 endoskop Ø sondy: 6 mm Dĺžka sondy: 2 m

Digitálny endoskop s vysokým rozlíšením je ideálny na kontrolu komponentov, ktoré sú ťažko dostupné. Vďaka použitým materiálom, praktickému dizajnu a rozsiahlym funkciám označovania a komentovania možno mobilný priemyselný endoskop použiť aj na mimoriadne náročné úlohy. Sofistikované zariadenie bolo optimalizované pre technikov a inžinierov, ktorí chcú vyhodnotiť a zdokumentovať svoje výsledky testov priamo na mieste. S triedou ochrany IP IP 67 je možné digitálny endoskop použiť aj na vyšetrenia vo veľmi prašnom prostredí. Vďaka vysokému stupňu ochrany nepoškodí priemyselný endoskop ani ponorenie do vody, slanej vody alebo oleja až na 30 minút.

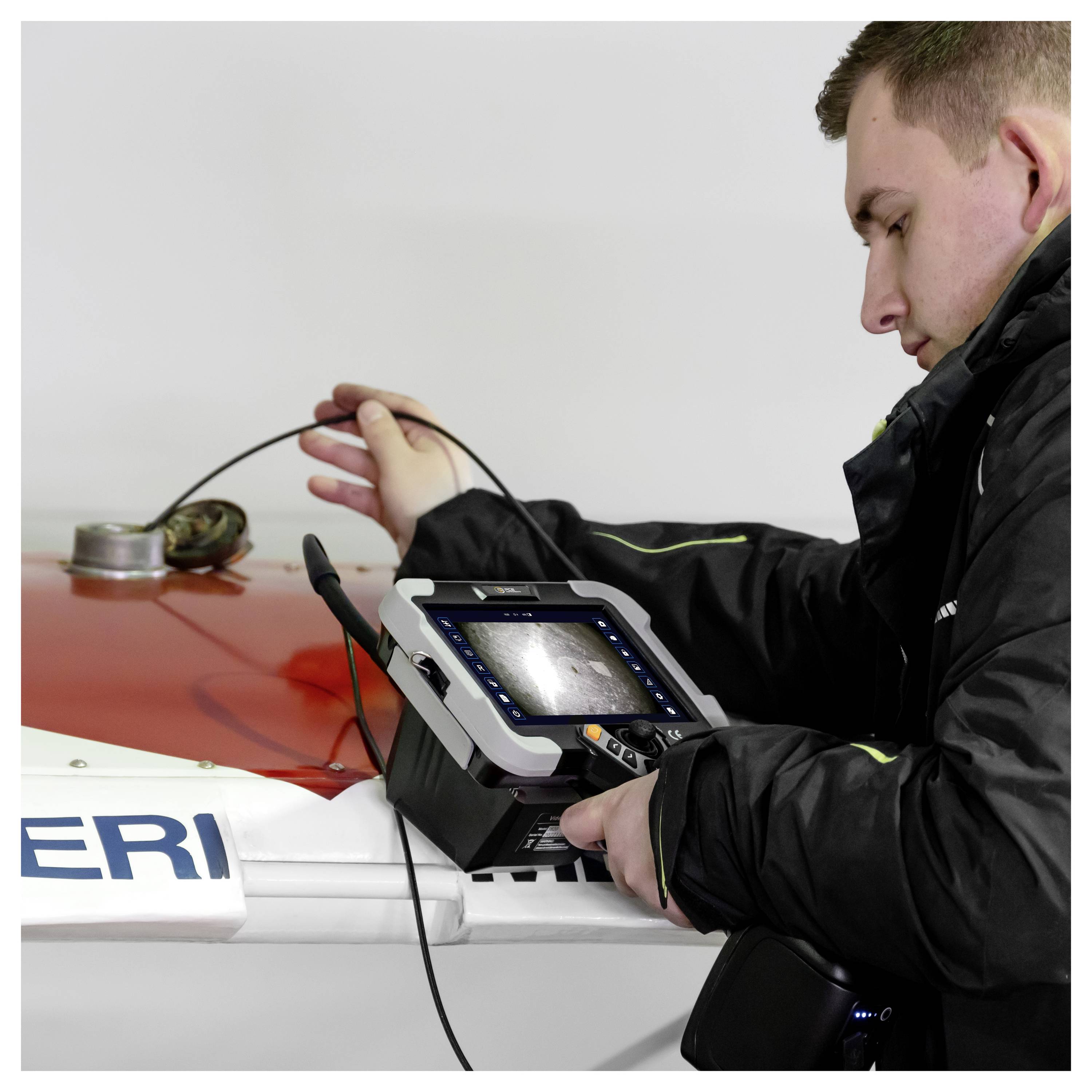

Možné oblasti použitia tohto digitálneho endoskopu zahŕňajú napríklad zabezpečenie kvality pri výrobe funkčných alebo bezpečnostných komponentov v konštrukcii strojov, zariadení a vozidiel. Priemyselný boroskop však nie je všestranný len na vizuálnu kontrolu nových komponentov, ale aj na kontroly počas plánovanej a neplánovanej údržby alebo na kontroly budov. Okrem toho je možné s digitálnym endoskopom po nehodách, abnormalitách alebo poruchách vykonávať mnohé zmysluplné vyšetrenia takmer nedeštruktívne.

kamera

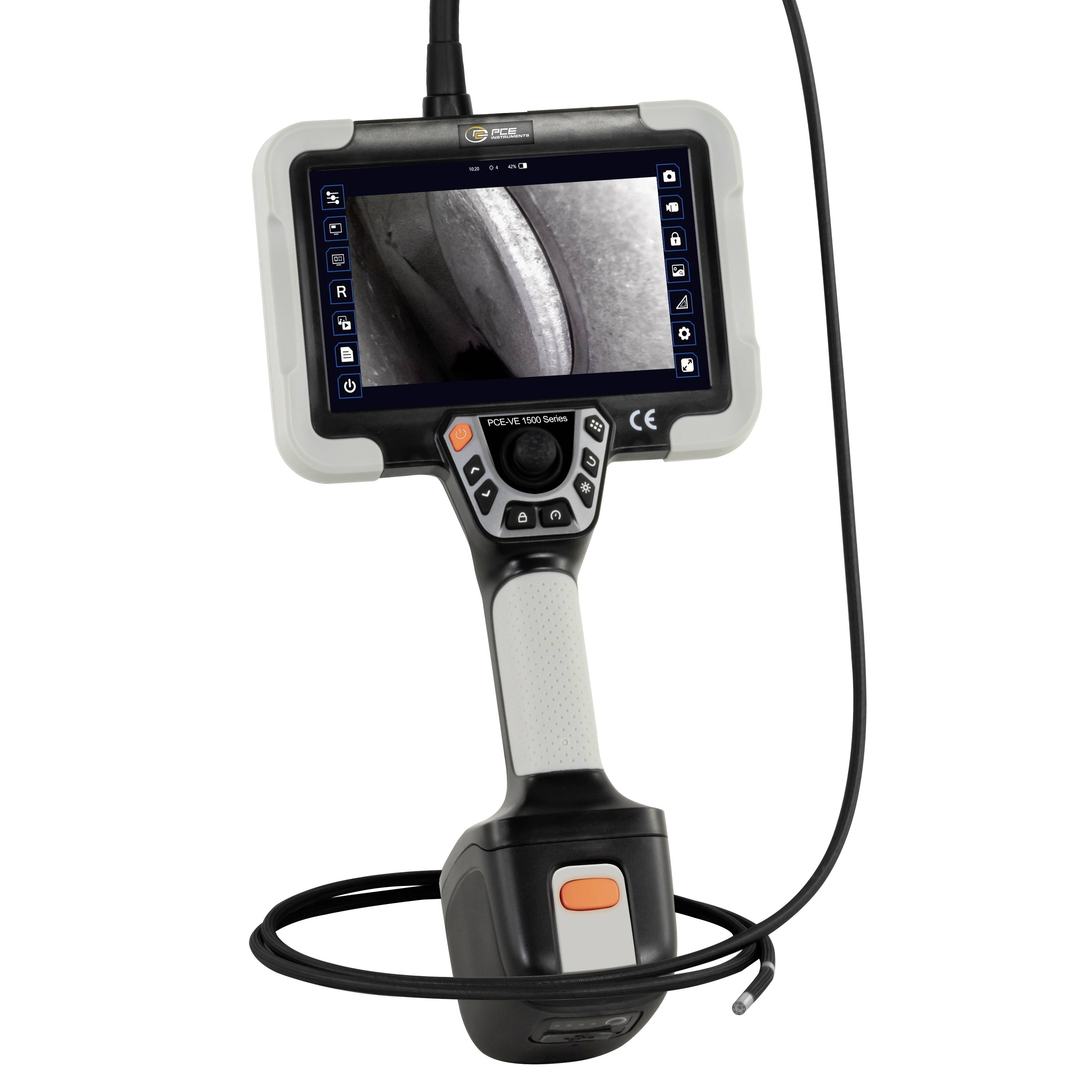

Priemyselný endoskop PCE-VE 1500-60200 je vybavený prednou kamerou. Vedľa objektívu fotoaparátu je nainštalovaná LED dióda, ktorá môže byť použitá na dodatočné osvetlenie zorného poľa. Pre optimálne osvetlenie cieľovej oblasti možno intenzitu svetelného zdroja nastaviť stlačením tlačidla v 6 stupňoch.S ohniskovou vzdialenosťou 10 až 100 mm a veľmi veľkým pozorovacím uhlom 120 stupňov dokáže mnoho situácií byť opticky dobre zachytené. Pre objekty v oblasti zaostrenia poskytuje digitálny endoskop jasný a detailný obraz s vhodným jasom. Kábel kamery je možné zasunúť ďalej, potiahnuť dozadu alebo otočiť, aby ste mohli preskúmať ďalšie oblasti. Samostatne pohyblivú kamerovú hlavu s dĺžkou 60 mm možno navyše pomocou joysticku ohnúť do požadovaného smeru.

Dotyková obrazovka
7 palcový monitor digitálneho endoskopu má rozlíšenie 1920 x 1200 pixelov. Nedá sa použiť len na zobrazenie aktuálneho pohľadu kamery a uložených videí a obrázkov. Ako ľahko použiteľný dotykový displej ponúka mnoho ďalších funkcií. Napríklad obraz zobrazený priemyselným endoskopom možno digitálne zväčšiť až osemnásobne dvojitým poklepaním na obraz na dotykovej obrazovke alebo zovretím dvoch prstov.

Funkcie možno pohodlne spustiť a ukončiť pomocou ikon na bočných okrajoch dotykového displeja. Okrem iného je možné zobrazený obrázok jednoducho otočiť alebo zrkadliť klepnutím na symbol, aby bolo možné jednoduchšie vyhodnotiť alebo priradiť obsah obrázka. Zmeny v nastaveniach digitálneho endoskopu a textový vstup na vysvetlenie obrázkov je možné jednoducho vykonať aj pomocou dotykovej obrazovky tohto priemyselného endoskopu.

kábel endoskopu

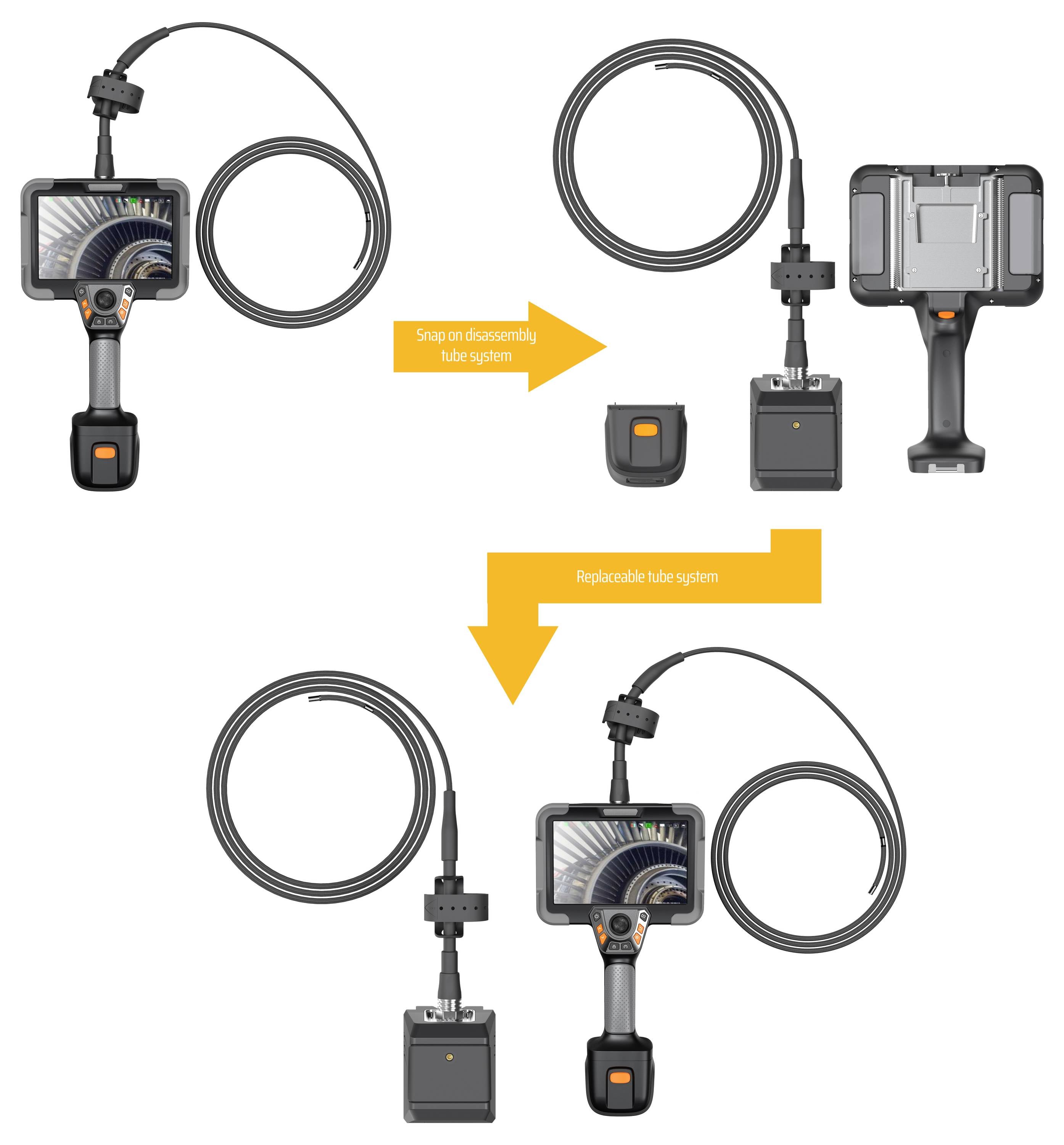

Kábel od digitálneho endoskopu pripojeného k motorovej jednotke má tiež v oblasti kamery priemer len 6 mm a je dlhý približne 1,85 m. Riaditeľná hlava kamery je dlhá 60 mm a na zmenu smeru pohľadu o 90 stupňov vyžaduje polomer 50 mm. Spojenie medzi kamerovou jednotkou a ručným zariadením je možné jednoducho a bezpečne uzamknúť a opäť uvoľniť. Plášť kábla je vyrobený z opleteného volfrámu, hlava kamery je vyrobená z obzvlášť odolnej zliatiny titánu.

Manipulácia

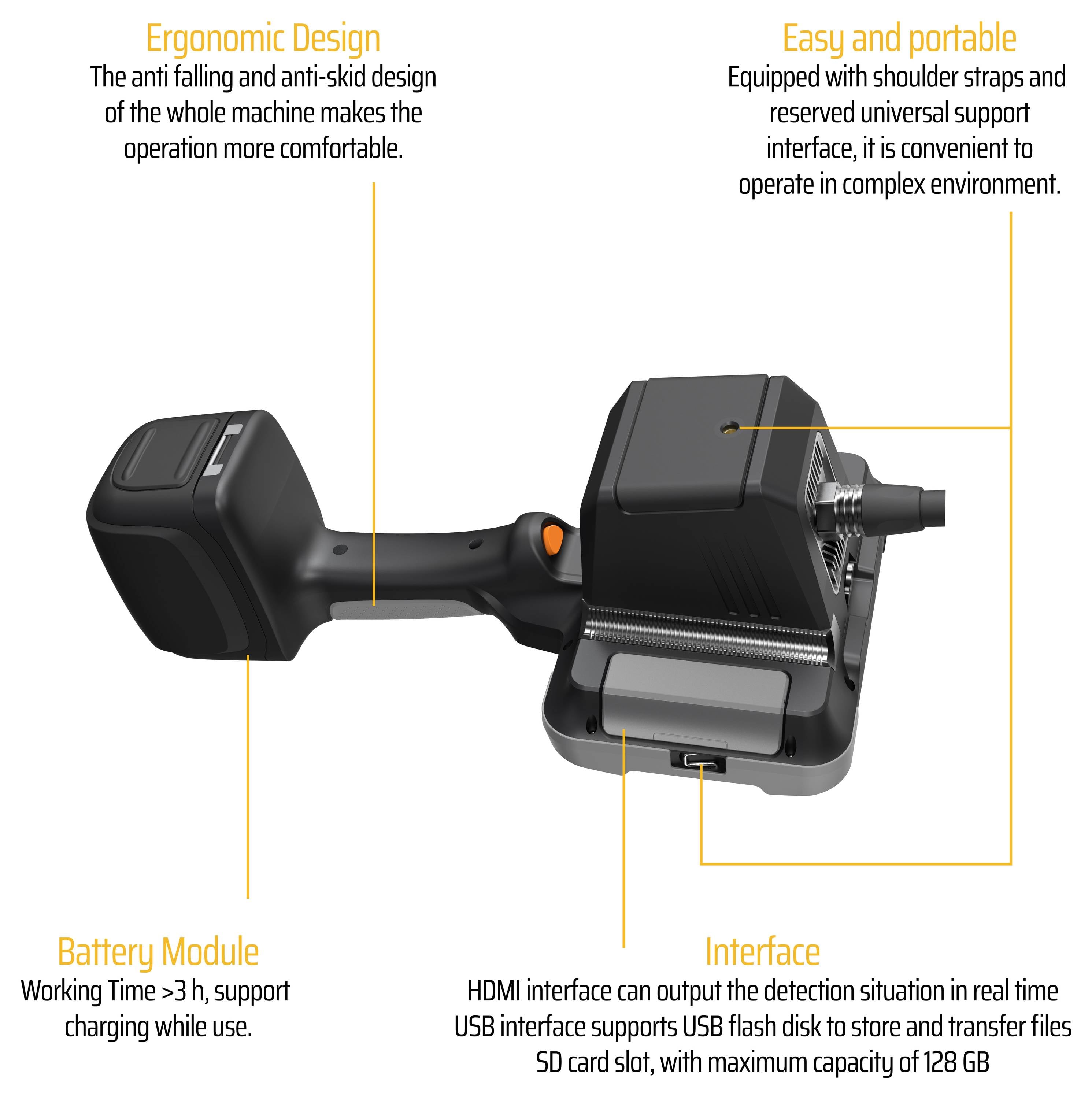

Priemyselný endoskop sa veľmi ľahko ovláda pomocou dotykovej obrazovky, joysticku a funkčných kláves v hornej časti rukoväte. Rukoväť leží bezpečne a pohodlne v ruke, s ktorou možno pri držaní použiť aj joystick, spúšť obrazu a takmer všetky funkčné klávesy. Joystick umiestnený medzi klávesmi sa dá pohodlne ovládať jedným prstom. V závislosti od situácie na mieste je vhodné na dlhšie používanie použiť dodávaný ramenný popruh, statív alebo magnetický držiak.

funkcie menu
Vďaka symbolom pre tlačidlá a ikony umožňuje digitálny endoskop po krátkom čase do značnej miery intuitívne používanie mnohých doplnkových funkcií. Napríklad pomocou funkcie obraz v obraze je možné porovnať aktuálny živý obraz s uloženým obrazom. Živý obraz môže byť zobrazený ako sekcia alebo ako veľký obrázok na pozadí. Ďalšie funkcie umožňujú prekrývať obrázky mriežkou a vkladať rôzne farebné texty a značky. Tento priemyselný endoskop má aj ponuku správ. V správe, ktorá je uložená ako dokument PDF, je možné vybrané obrázky usporiadať a vysvetliť pomocou titulkov. Na zadávanie textu si môžete vybrať z rôznych typov klávesníc, ktoré sa ovládajú ako na smartfóne.

obrázky a videá
Digitálny endoskop ukladá obrázky vo formáte JPG a videá vo formáte MP4. Ak chcete nasnímať obrázok, stačí stlačiť spúšť na rukoväti alebo klepnúť na ikonu na dotykovej obrazovke. Nahrávky je možné ukladať do internej pamäte alebo priamo na SD kartu alebo USB kľúč. Pomocou špeciálnych funkcií priemyselného endoskopu je možné ihneď po zhotovení snímky označiť a anotovať akékoľvek body na uložených snímkach. Správne priradenie neskôr uľahčia aj vložené správne časové a dátumové pečiatky a jednoznačné označenia komponentov.

Zdroj:
Priemyselný endoskop sa štandardne dodáva s dvomi batériami a napájacím zdrojom. Batérie sa dajú jednoducho vymeniť a v prípade potreby dobiť počas používania. Batérie majú na nabíjanie USB C rozhranie. S kapacitou 6 400 mAh vystačí na jedno nabitie batérie na viac ako 3 hodiny prevádzky. Po zapnutí digitálneho endoskopu sa aktuálny stav nabitia zobrazuje priamo na batérii.

Príslušenstvo
Digitálny endoskop je dodávaný s robustným kufríkom na pohodlnú a bezpečnú prepravu zariadenia. Súčasťou dodávky sú aj dve batérie pre konkrétne zariadenie, napájací adaptér a kábel USB-C na nabíjanie batérií, popruh cez rameno, kábel HDMI, pamäťová karta SD s pamäťou 64 GB a čítačka kariet SD s USB pripojením .
