1/5
PCE Instruments PCE-VT 3900S akcelerometer N/A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
10 Ks
Počet
Celkom (1 226,83 € / kus)
1 226,83 €
bez DPH.
Doprava zadarmo
Už len 10 Ks skladom!
Hlavné benefity

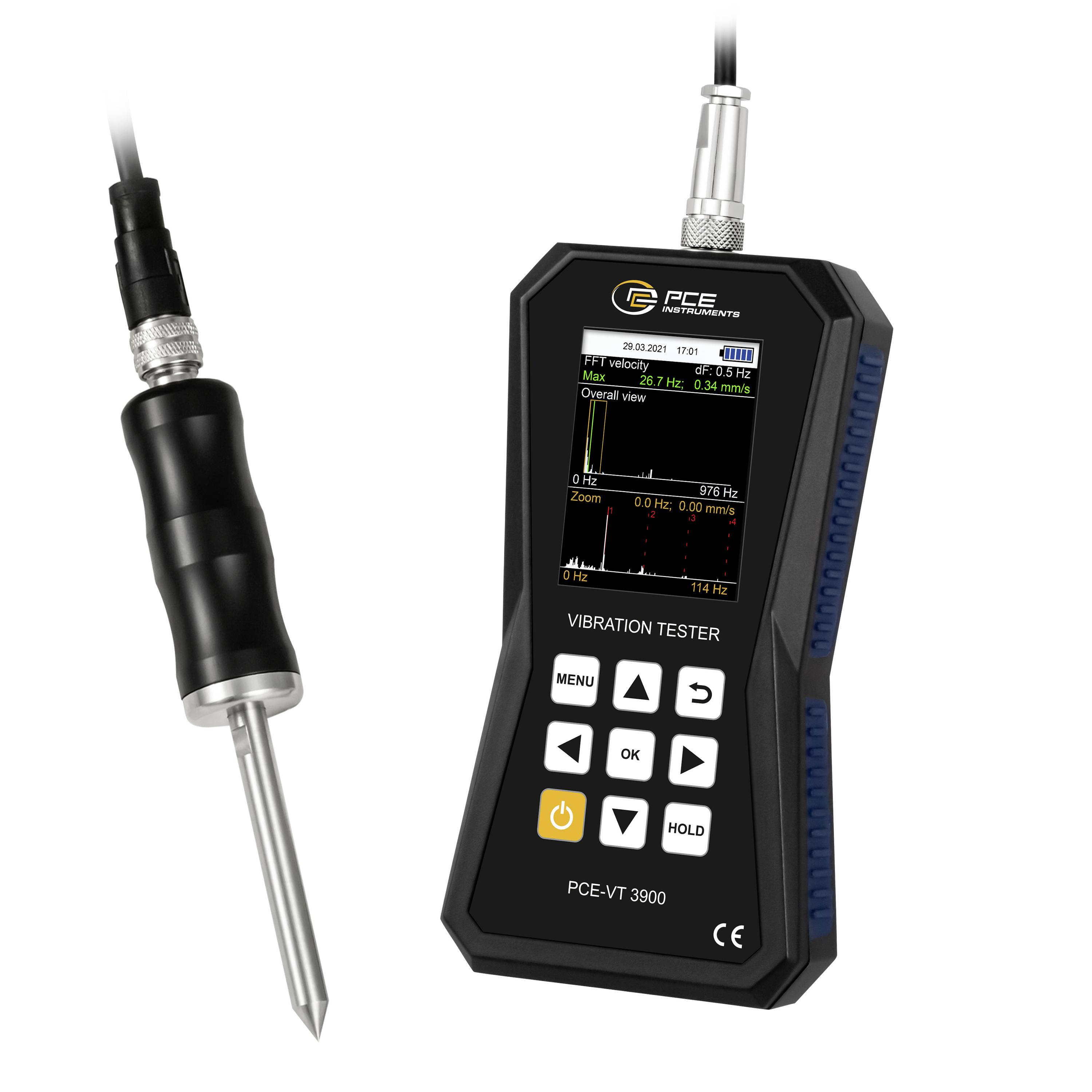

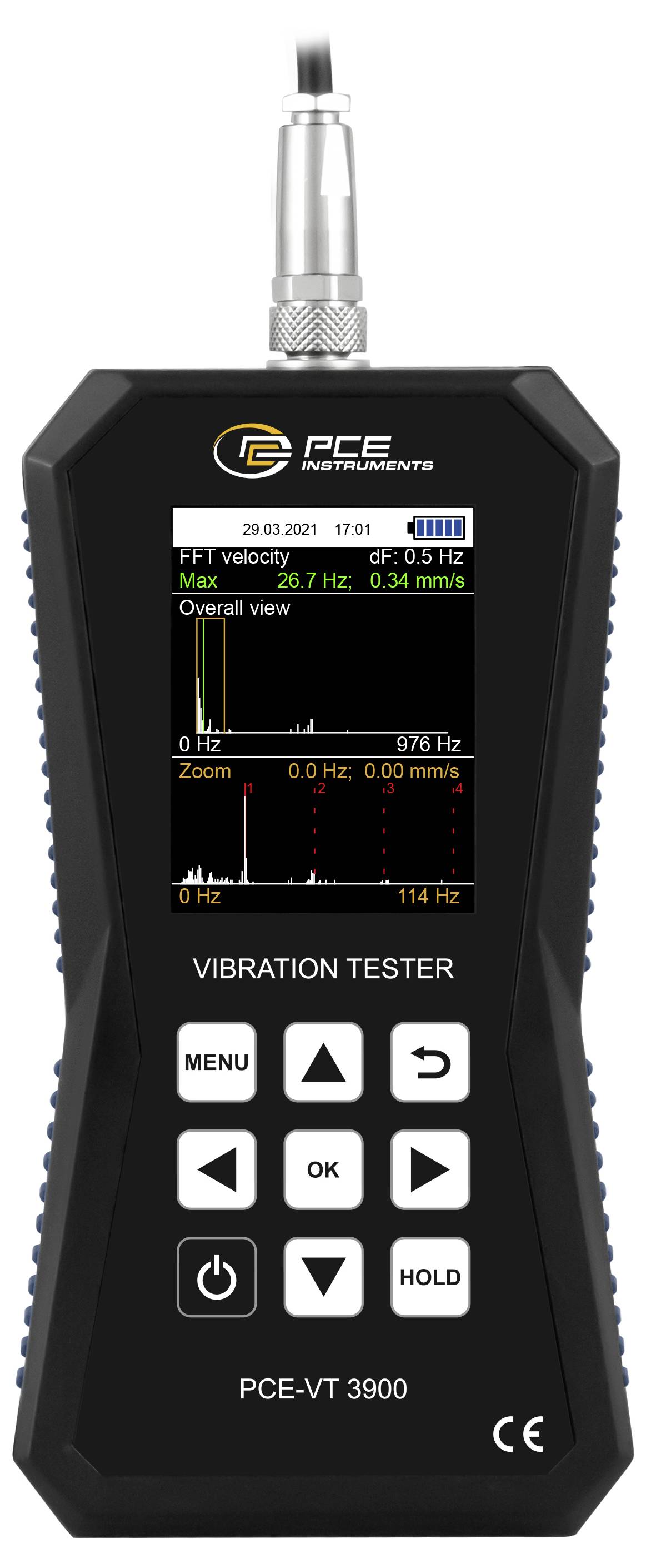

Akcelerometer PCE-VT 3900S
- Pre mobilné meranie vibrácií
- Rozsah merania až 399,9 m/s²
- FFT analýza
- meranie trasy
- Manuálne čítanie pamäte
- Automatické hodnotenie ISO 10816-3
- Vnútorná pamäť
- LC displej 2,48"
- Nabíjateľná batéria
- Micro USB rozhranie
Technické parametre
- Merací rozsah zrýchlenia 0,0 - 399,9 m/s²
- Rozlíšenie: 0,1 m/s²
- Presnosť pri 160 Hz: ± 2 %
- Frekvenčný rozsah:
- 10 Hz - 10 k
- 1 kHz - 10 k
- Rozsah merania rýchlosti 0,00 - 399,9 mm/s
- Rozlíšenie: 0,1 mm/s
- Presnosť pri 160 Hz: ± 2 %
- frekvenčný rozsah 10 Hz - 1 kHz.
- Rozsah merania rýchlosti 600 - 50 000 ot./min
- FFT zrýchlenie: 10Hz - 8kHz
- Frekvencia FFT: 10Hz - 1kHz
- Presnosť pri 160 Hz: ± 2 %
- Počet riadkov FFT: 2048
- spôsob meracieho rozsahu 0,000 - 3,9 mm
- Rozlíšenie: 1 µm
- Presnosť pri 160 Hz: ± 2 %
- frekvenčný rozsah 10 Hz - 200 Hz.
- Parametre merania: RMS, peak, peak-peak
- Manuálna pamäť: 99 priečinkov po 50 čítaní
- Jednotky: prepínateľné metrické / imperiálne
- Jazyky menu: angličtina, nemčina, francúzština, španielčina, taliančina, holandčina, portugalčina, turečtina, poľština, ruština, čínština, japončina
- Vnútorné napájanie: LiPo batéria (3,7 V, 2500 mAh)
- Externé napájanie: USB 5 VDC, 500 mA
- Doba prevádzky: cca 15 - 20 h
- Špecifikácie Akcelerometer
- Rezonančná frekvencia: 24kHz
- Krížová citlivosť: ≤ 5 %
- Limit zničenia: 5000 g (vrchol)
- Prevádzková a skladovacia teplota: -55 °C … +150 °C
- Materiál puzdra: nehrdzavejúca oceľ
- Upevňovací závit: ¼ - 28"
- Rozmery: Ø 29 x 81 mm
- Kategória výrobku
akcelerometer
- Meracie funkcie
akcelerácia
rýchlosť
kmitočet
chvenie
- Displej
LCD
- Rozmer.
(d x š x v) 85 x 32 x 165 mm
- Hmotnosť
239 g
- Minimálna veľkosť objektu
1 cm
- Šírka
32 mm
- V
165 mm
- Dĺžka
85 mm
- Rozhranie

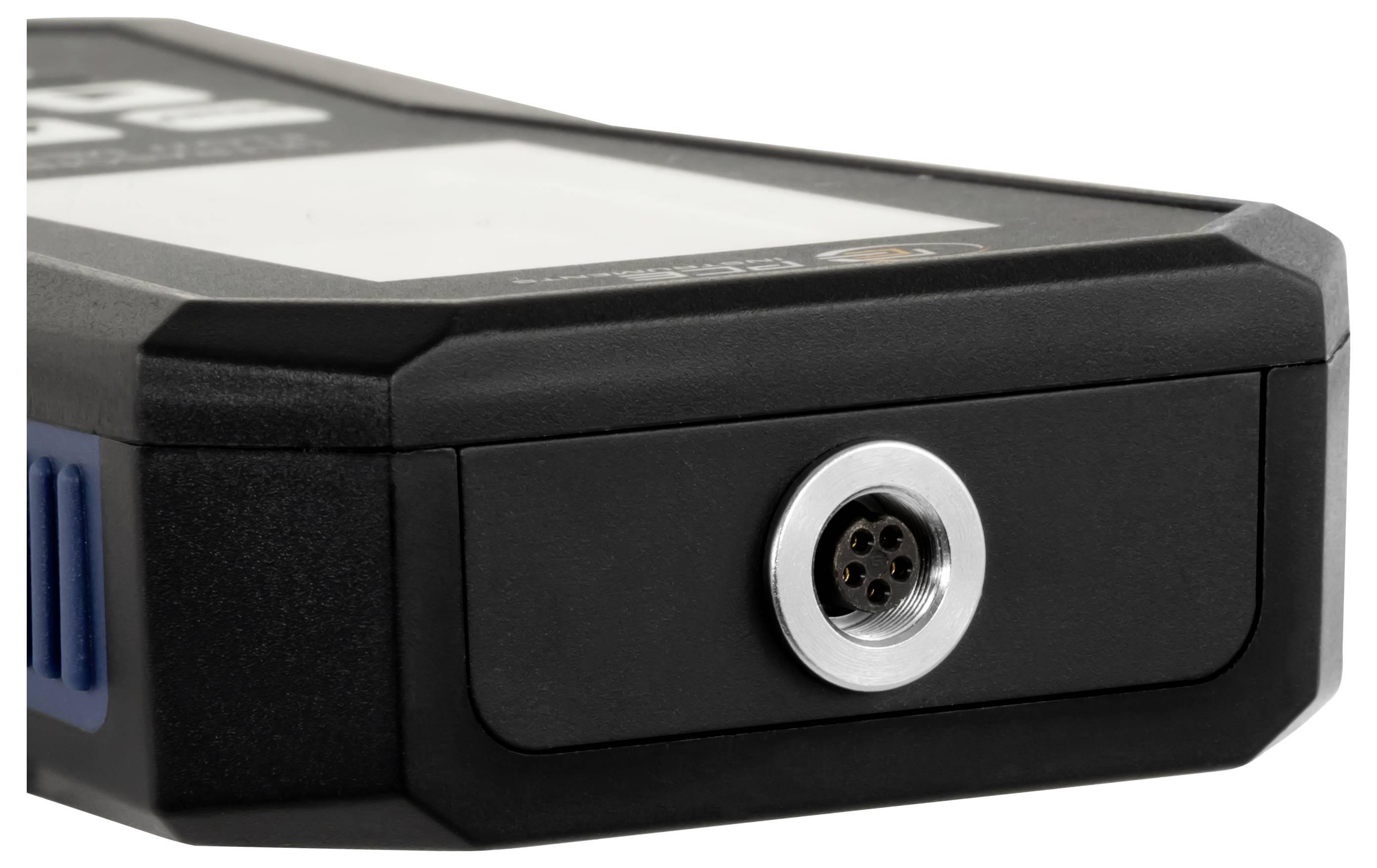

DIN zástrčka 5-pólová

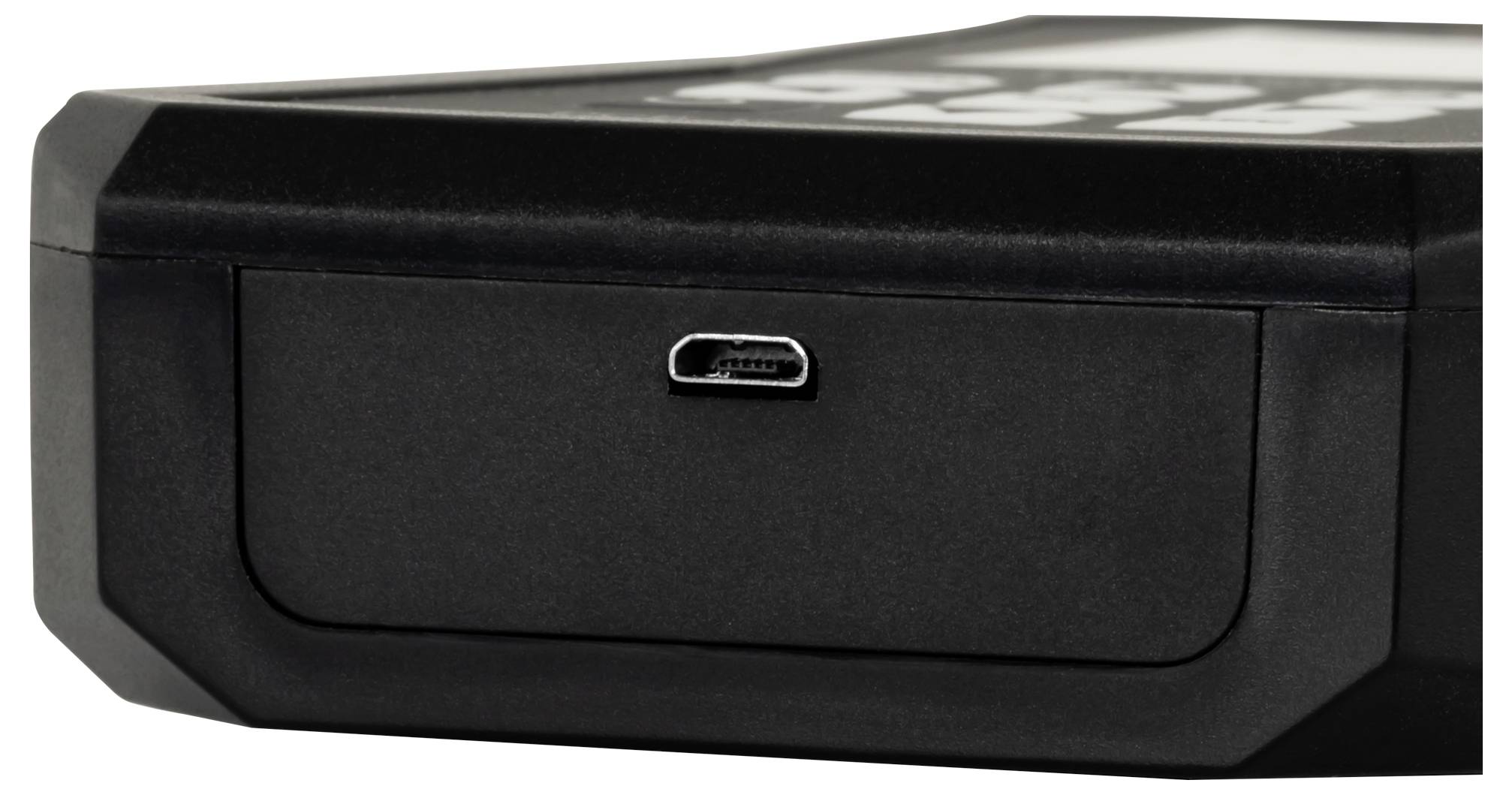

microUSB
microUSB zástrčka
USB zariadenia
USB
- Typ
PCE-VT 3900S
ISO
Na stiahnutie
Datasheet
Datasheet 2583853 PCE Instruments PCE-VT 3900S akcelerometer N/A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2583853 PCE Instruments PCE-VT 3900S akcelerometer N/A
Popis
Akcelerometer je ideálne meracie zariadenie pre rýchlu a presnú kontrolu vibrujúcich dielov, strojov a systémov. Tento akcelerometer určuje posunutie vibrácií (rozsah merania 0,000 - 3,9 mm), rýchlosť vibrácií (rozsah merania 0,00 - 399,9 mm/s) a zrýchlenie vibrácií (rozsah merania 0,0 - 399,9 m/s²) prostredníctvom externého snímača vibrácií. Pre akcelerometer sú k dispozícii rôzne parametre merania, ako napríklad RMS, vrchol, vrchol od vrcholu a faktor výkyvu. Akcelerometer je vybavený režimom, ktorý umožňuje automatické vyhodnotenie merania podľa limitných hodnôt ISO 10816-3. Akcelerometer analyzuje namerané hodnoty a na displeji zobrazuje zodpovedajúce dobré/zlé hodnotenie. Vstavaná batéria akcelerometra má kapacitu 2500 mAh a je možné ju dobíjať priamo cez vstavané micro-USB rozhranie. Okrem bežného režimu merania má akcelerometer režim FFT. V režime FFT sa vypočíta a zobrazí frekvenčné spektrum pre nameranú rýchlosť vibrácií alebo zrýchlenie vibrácií. V grafickom zobrazení sú vypočítané riadky FFT zobrazené v celkovom zobrazení pre celé frekvenčné pásmo a paralelne v zobrazení zoom pre zobrazenie jednotlivých riadkov. ; Doplnkovou funkciou je meranie trasy. Traťové meranie je špeciálne navrhnuté pre opakované merania na identických meracích bodoch. To umožňuje usporiadané meranie rôznych meracích bodov. Preto sa vibromer FFT vďaka svojim rozsiahlym funkciám merania používa na údržbárske a opravárenské práce na strojoch. Zobrazené namerané údaje rôznych meracích funkcií je možné uložiť do internej pamäte merača vibrácií FFT. Po meraní možno namerané údaje uložené na akcelerometri preniesť do PC cez vstavané rozhranie micro-USB. Softvér pre akcelerometer potom umožňuje grafickú a tabuľkovú analýzu nameraných hodnôt. Namerané údaje je možné exportovať ako súbor CSV prostredníctvom softvéru na ďalšie spracovanie. Aby bol akcelerometer vždy aktuálny, softvér možno okrem analýzy nameraných údajov použiť aj na automatickú aktualizáciu firmvéru.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1x akcelerometer PCE-VT 3900S

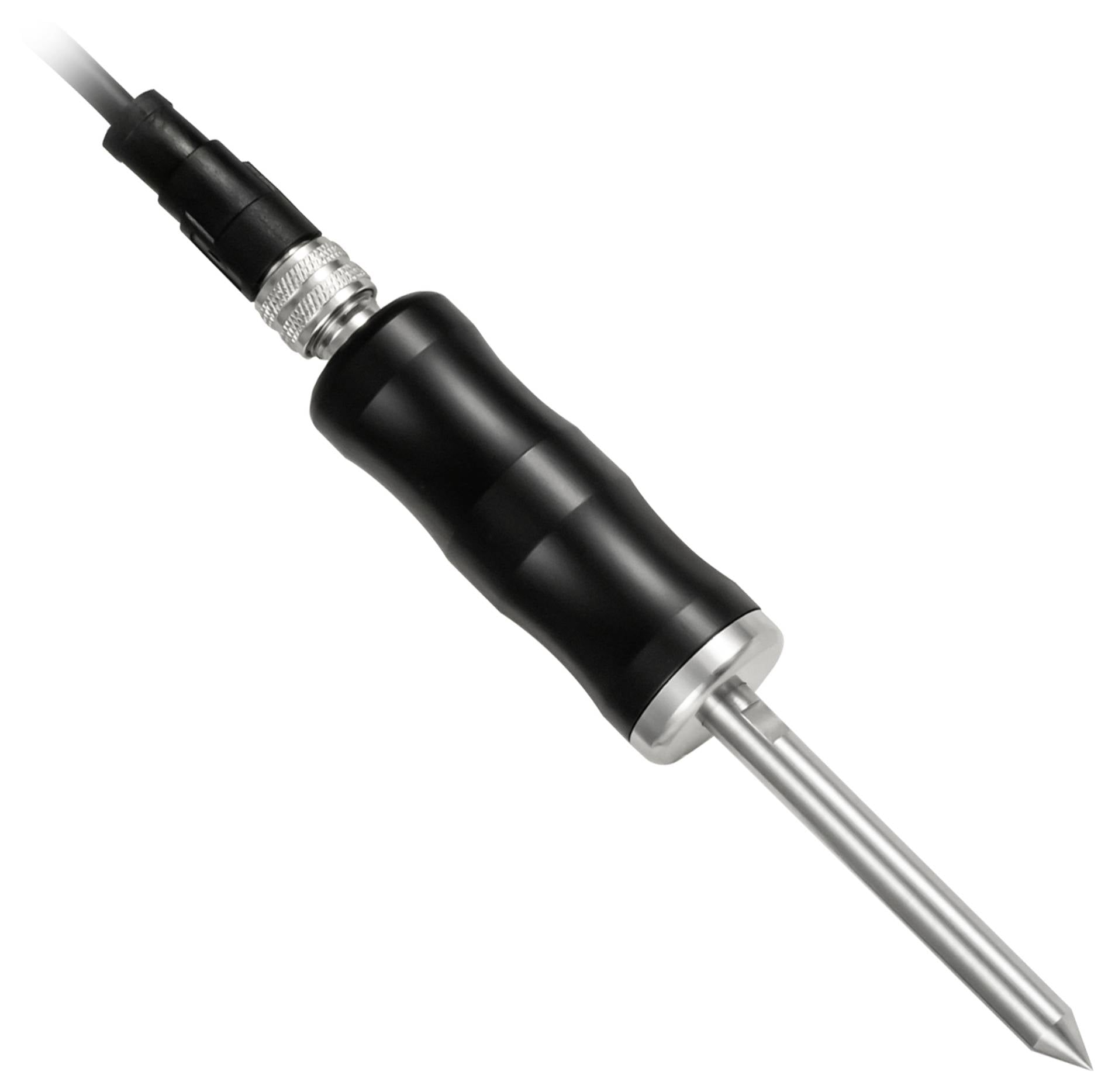

- 1x snímač s rukoväťou
- 1x špirálový kábel
- 1x merací hrot
- 1x Micro USB kábel
- 1x USB kľúč so softvérom a návodom
- 1x Sprievodca rýchlym spustením
- 1x servisná taška
