PCE Instruments PCE-VT 3950S merač vibrácií ± 2 % N/A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
6 Ks
Počet
Celkom (1 386,18 € / kus)
1 386,18 €
bez DPH.
Doprava zadarmo
Už len 6 Ks skladom!
Hlavné benefity
PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-VT 3950S
- Vibračný merač s internou pamäťou
- Meranie trasy
- nabíjateľná batéria
- Softvér na vyhodnocovanie uložených údajov
- Rozsah merania až 399,9 m/s²
- PC rozhranie
- voliteľne s certifikátom o kalibrácii ISO
- vrátane slúchadiel
Technické parametre
- Merací rozsah zrýchlenie 0,0 ... 399,9 m/s²
- Rozlíšenie 0,1 m/s²
- Presnosť pri 160 Hz ±2 %
- Frekvenčný rozsah 10 Hz... 10kHz, 1kHz... 10 kHz
- Rýchlosť meracieho rozsahu 0,00 ... 399,9 mm/s
- Rozlíšenie 0,1 mm/s
- Presnosť pri 160 Hz ±2 %
- Frekvenčný rozsah 10 Hz... 1 kHz
- Rozsah merania
- Rýchlosť 600 ... 50 000 ot./min
- FFT zrýchlenie 10 Hz … 8 kHz
- Rýchlosť FFT 10 Hz … 1 kHz
- Presnosť pri 160 Hz ±2 %
- Počet riadkov FFT 2048
- Meranie trasy 100 trás, každá so 100 strojmi, každá so 100 meracími bodmi, každá s 1000 nameranými hodnotami
- Dráha meracieho rozsahu 0,000 ... 3,9 mm
- Rozlíšenie 1 µm
- Presnosť pri 160 Hz ±2 %
- Frekvenčný rozsah 10 Hz... 200 Hz
- Parametre merania RMS, peak, peak-peak, crest factor (crest factor)
- Manuálne uloženie 99 priečinkov po 50 meraniach
- Záznamník údajov Rôzne spúšťače štart/stop
- Interval merania 1 s … 12 h, 50 pamäťových miest so 43200 nameranými hodnotami
- Jednotky prepínateľné metrické/imperiálne
- Displej 2,8" LC displej
- Jazyky menu: angličtina, nemčina, francúzština, španielčina, taliančina, holandčina, portugalčina, turečtina, poľština, ruština, čínština, japončina
- Napájanie Interné: LiPo batéria (3,7 V, 2500 mAh), Externé: USB 5 VDC, 500 mA
- Pripojenie slúchadiel 3,5 mm jack
- Doba prevádzky cca 15 … 20 h (v závislosti od jasu displeja)
- Prevádzkové a skladovacie podmienky Teplota: -20... +65 °C, vlhkosť: 10 % r. F. … 95 % r. F., nekondenzačný
- Typ ochrany IP52
- Rozmery 165 x 85 x 32 mm
- Hmotnosť: 239 g
- Technické údaje snímač zrýchlenia
- Rezonančná frekvencia 24 kHz
- Krížová citlivosť ≤ 5 %
- Limit zničenia 5000 g (vrchol)
- Prevádzková a skladovacia teplota -55 °C … +150 °C
- Materiál puzdra nehrdzavejúca oceľ
- Montážny závit ¼ - 28"
- Rozmery Ø 29 x 81 mm
- Hmotnosť (bez kábla) 119 g
- Základná presnosť
± 2 %
- Kategória výrobku
merač vibrácií
- Meracie funkcie
akcelerácia
rýchlosť
kmitočet
chvenie
- Displej
LCD
- Rozmer.
(d x š x v) 85 x 32 x 165 mm
- Hmotnosť
239 g
- Minimálna veľkosť objektu
10
- Šírka
32 mm
- V
165 mm
- Dĺžka
85 mm
- Rozhranie
microUSB
- Typ
PCE-VT 3950S
ISO
Na stiahnutie
Datasheet
Datasheet 3192989 PCE Instruments PCE-VT 3950S merač vibrácií ± 2 % N/A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3192989 PCE Instruments PCE-VT 3950S merač vibrácií ± 2 % N/A
Popis

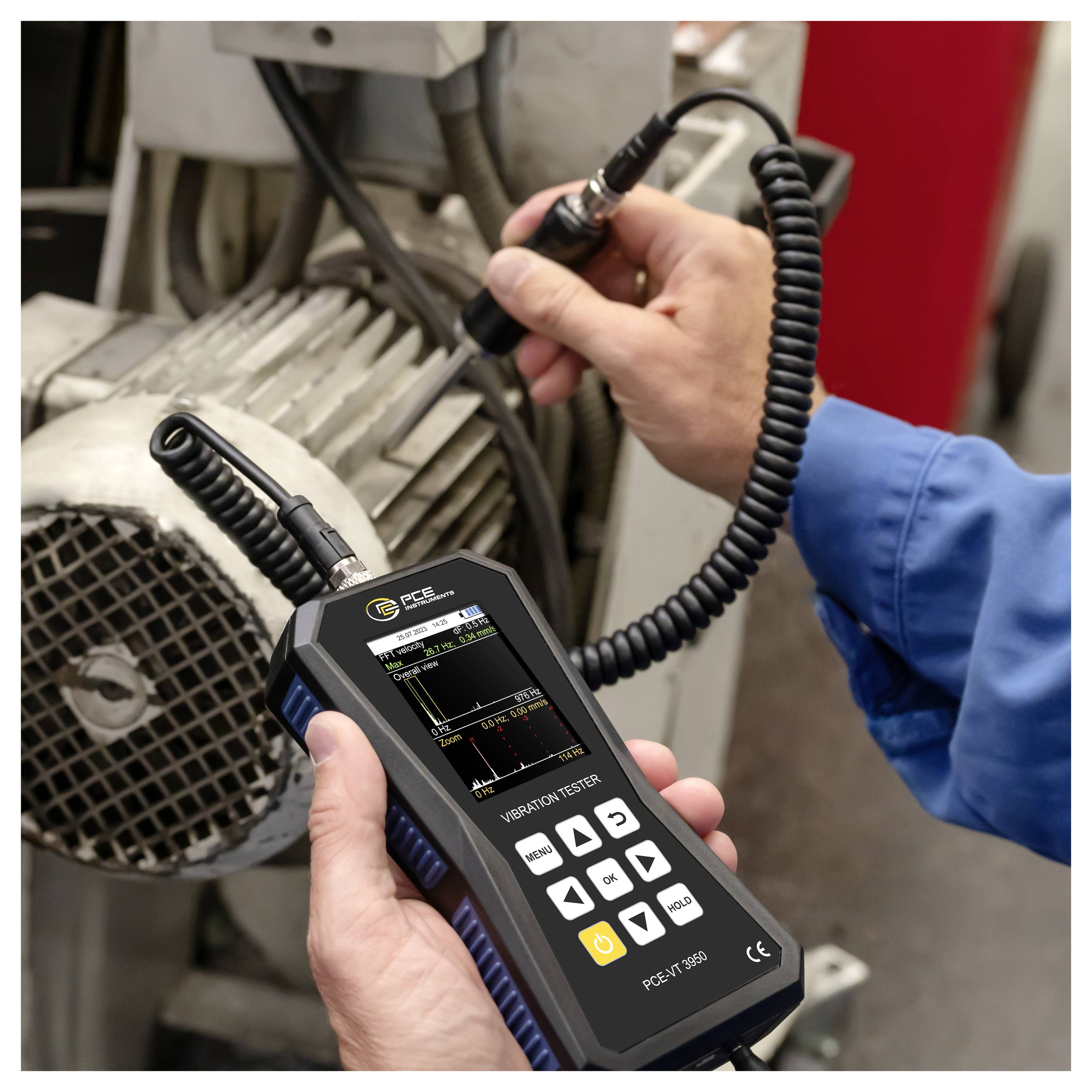

Prístroj na meranie vibrácií je ideálny merací nástroj na rýchlu a presnú kontrolu vibrujúcich dielov, strojov a systémov. Toto zariadenie na meranie vibrácií zisťuje dráhu vibrácií prostredníctvom externého snímača vibrácií (rozsah merania 0,000... 3,9 mm), rýchlosť vibrácií (rozsah merania 0,00 ... 399,9 mm/s) a zrýchlenie vibrácií (rozsah merania 0,0 ... 399,9 m/s²). Zariadenie na meranie vibrácií má k dispozícii rôzne meracie parametre, ako sú RMS, peak, peak-peak a crest factor. Prístroj na meranie vibrácií je vybavený režimom, ktorý umožňuje automatické vyhodnotenie merania podľa limitných hodnôt ISO 10816-3. Merač vibrácií analyzuje namerané hodnoty a na displeji zobrazuje zodpovedajúce dobré/zlé hodnotenie. Vstavaná batéria v merači vibrácií má kapacitu 2500 mAh a je možné ju dobíjať priamo cez vstavané micro-USB rozhranie.
Okrem bežného režimu merania má merač vibrácií režim FFT. V režime FFT sa vypočíta a zobrazí frekvenčné spektrum pre nameranú rýchlosť vibrácií alebo zrýchlenie vibrácií. Vypočítané čiary FFT sú zobrazené v grafickom znázornení v celkovom zobrazení pre celé frekvenčné pásmo a paralelne v zobrazení zoom pre zobrazenie jednotlivých čiar.
Doplnkovou funkciou je meranie trasy. Traťové meranie je špeciálne určené pre opakujúce sa merania v rovnakých meracích bodoch. To umožňuje riadne meranie rôznych meracích bodov. Preto sa zariadenie na meranie vibrácií používa pri údržbe a opravách strojov, pretože má rozsiahle meracie funkcie.
Internú pamäť v zariadení na meranie vibrácií možno použiť na uloženie zobrazených nameraných údajov pre rôzne funkcie merania. Po meraní možno namerané údaje uložené na merači vibrácií preniesť do PC cez vstavané rozhranie micro-USB. Softvér zariadenia na meranie vibrácií potom umožňuje grafickú a tabuľkovú analýzu nameraných hodnôt. Na ďalšie spracovanie nameraných údajov ich možno pomocou softvéru exportovať ako súbor CSV. Aby bolo zariadenie na meranie vibrácií stále aktuálne, je možné okrem analýzy nameraných údajov vykonať aj automatickú aktualizáciu firmvéru prostredníctvom softvéru.
Tento text bol preložený strojovo.
Okrem bežného režimu merania má merač vibrácií režim FFT. V režime FFT sa vypočíta a zobrazí frekvenčné spektrum pre nameranú rýchlosť vibrácií alebo zrýchlenie vibrácií. Vypočítané čiary FFT sú zobrazené v grafickom znázornení v celkovom zobrazení pre celé frekvenčné pásmo a paralelne v zobrazení zoom pre zobrazenie jednotlivých čiar.
Doplnkovou funkciou je meranie trasy. Traťové meranie je špeciálne určené pre opakujúce sa merania v rovnakých meracích bodoch. To umožňuje riadne meranie rôznych meracích bodov. Preto sa zariadenie na meranie vibrácií používa pri údržbe a opravách strojov, pretože má rozsiahle meracie funkcie.
Internú pamäť v zariadení na meranie vibrácií možno použiť na uloženie zobrazených nameraných údajov pre rôzne funkcie merania. Po meraní možno namerané údaje uložené na merači vibrácií preniesť do PC cez vstavané rozhranie micro-USB. Softvér zariadenia na meranie vibrácií potom umožňuje grafickú a tabuľkovú analýzu nameraných hodnôt. Na ďalšie spracovanie nameraných údajov ich možno pomocou softvéru exportovať ako súbor CSV. Aby bolo zariadenie na meranie vibrácií stále aktuálne, je možné okrem analýzy nameraných údajov vykonať aj automatickú aktualizáciu firmvéru prostredníctvom softvéru.
Tento text bol preložený strojovo.
Prevedenie
- na mobilné meranie vibrácií
- Rozsah merania až 399,9 m/s²
- FFT analýza
- Meranie trasy
- manuálne ukladanie nameraných hodnôt
- automatické hodnotenie ISO 10816-3
- Vnútorná pamäť
- 2,48" LCD displej
- nabíjateľná batéria

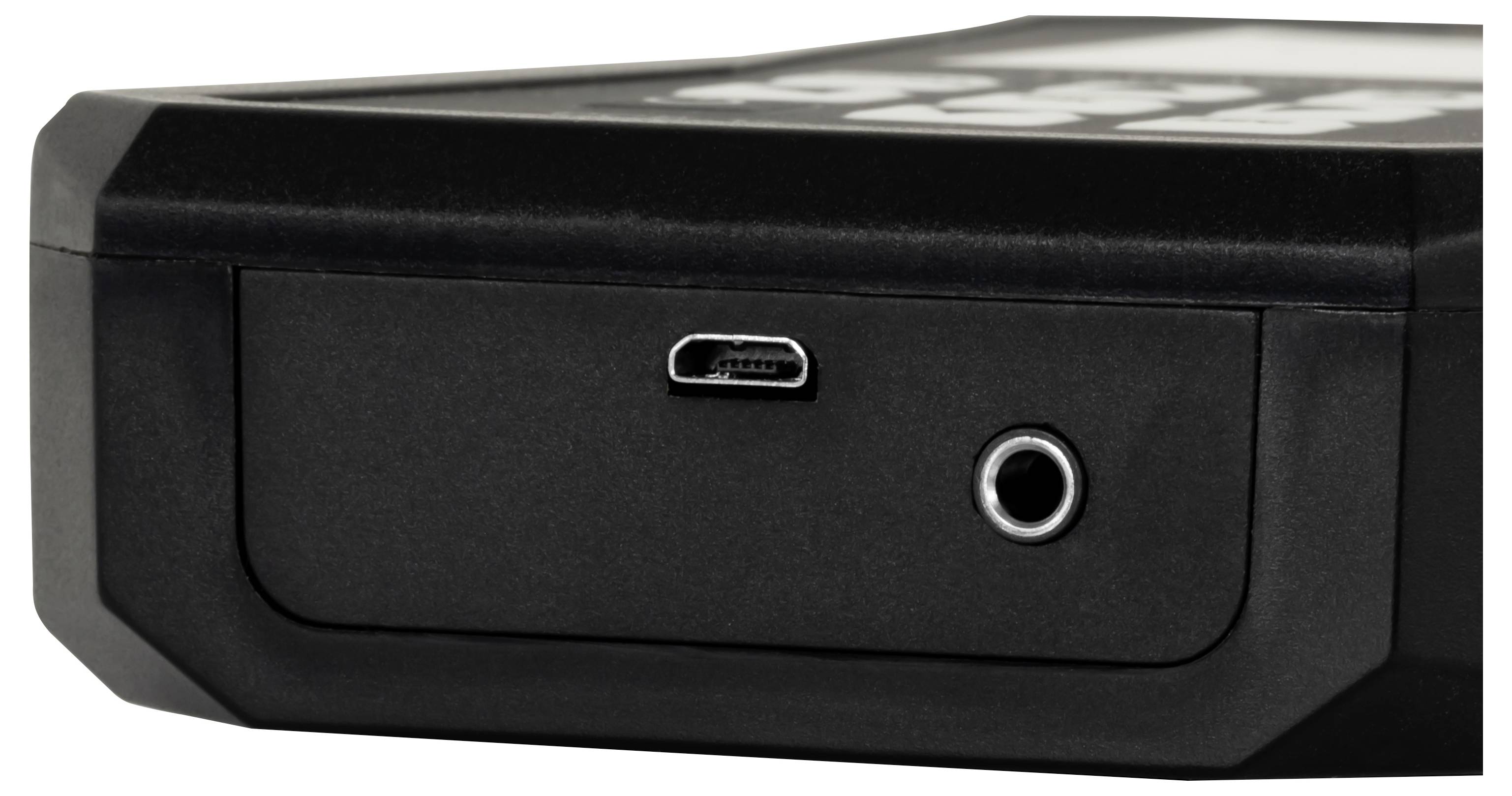

- Micro USB rozhranie

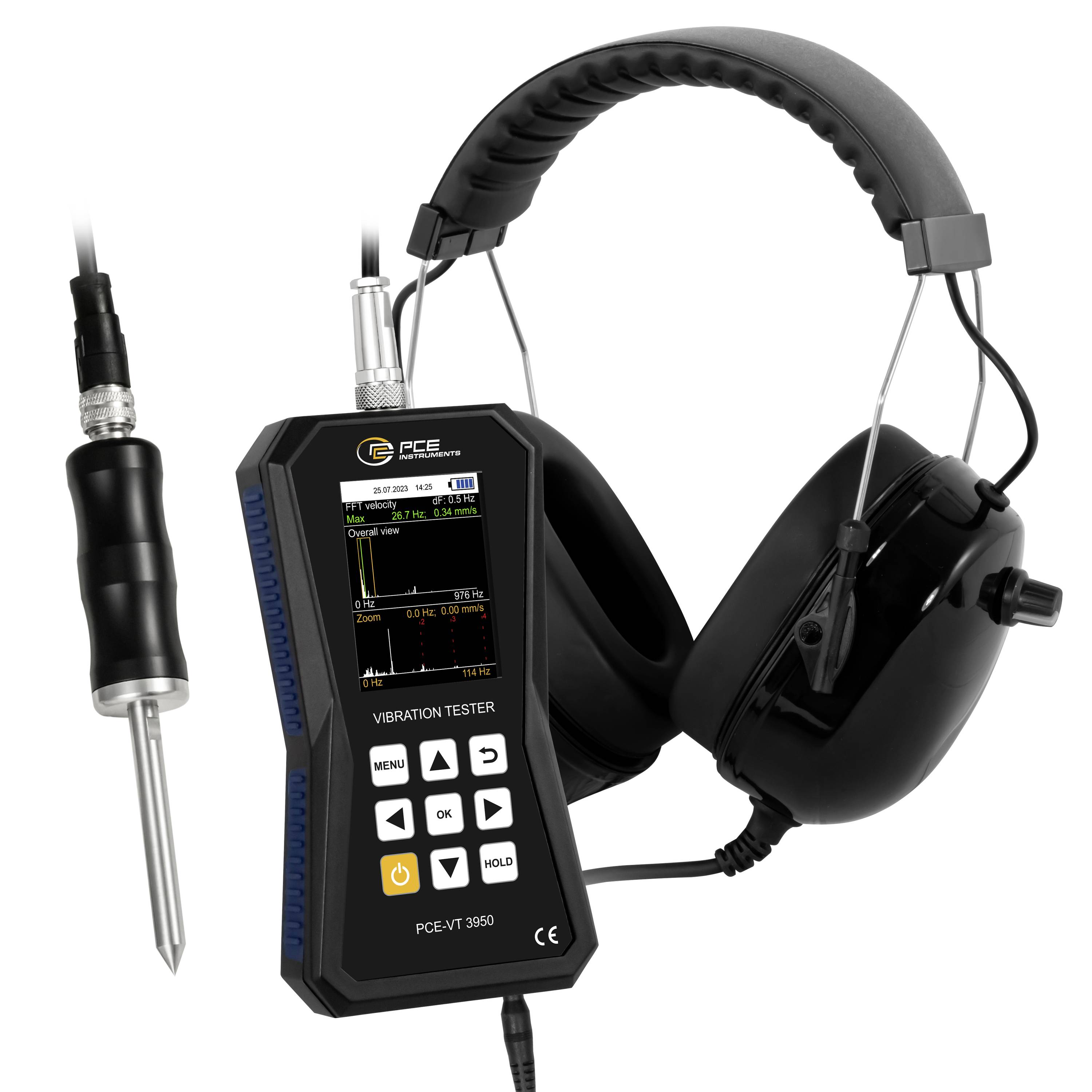

- vrátane slúchadiel
Rozsah dodávky
- 1 x vibromer PCE-VT 3950S
- 1 x senzor so špirálovým káblom PCE-VT 3xxx SENSOR

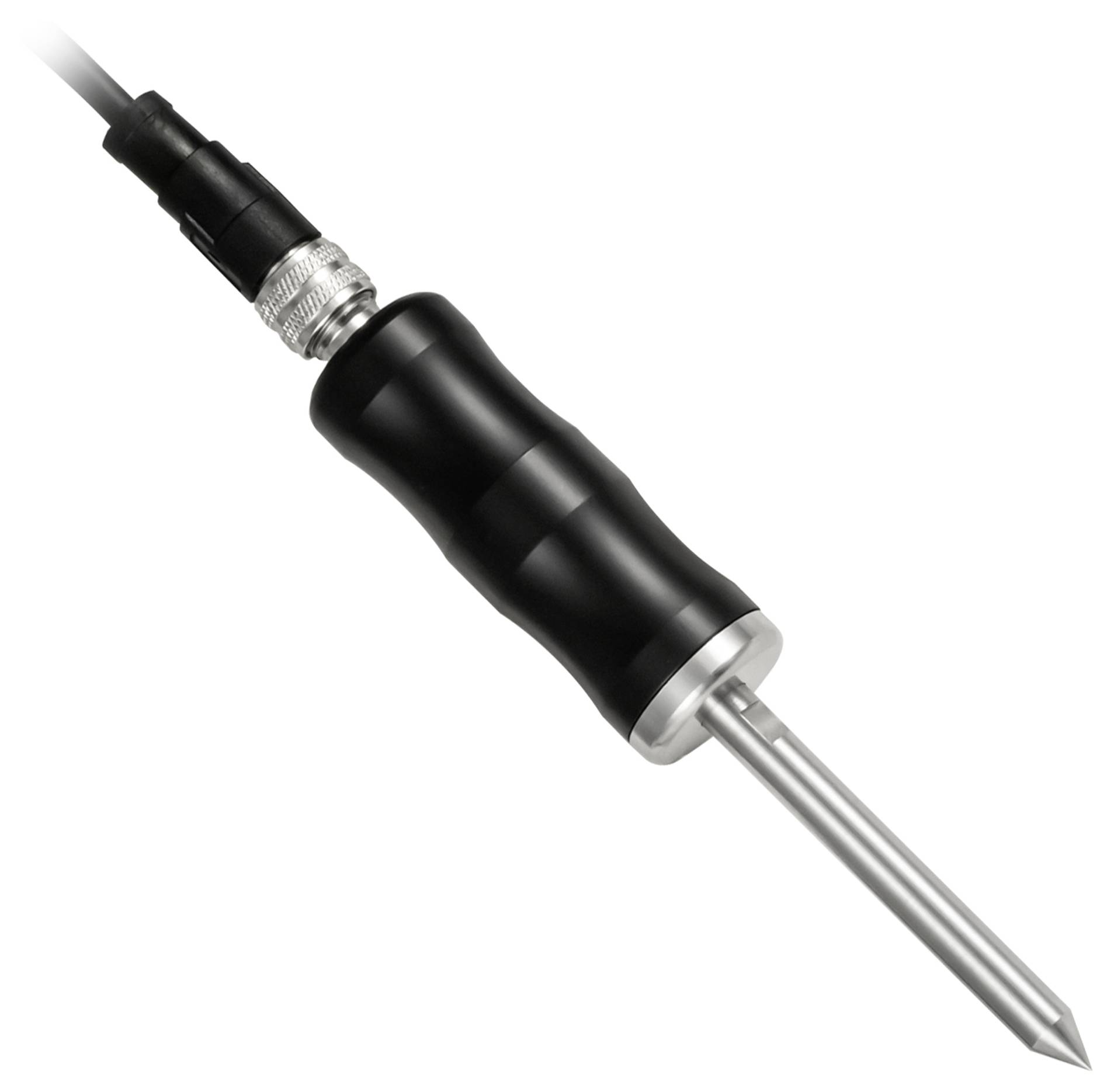

- 1 x ihlový snímač PCE-VT NP
- 1 x Micro USB kábel
- 1 x USB kľúč so softvérom a návodom
- 1 x Rýchla príručka
- 1 x servisná taška
- 1 x Slúchadlá
