PCE Instruments PCE-WWSB8-S Nákladné váhy Max. váživosť 8000 kg

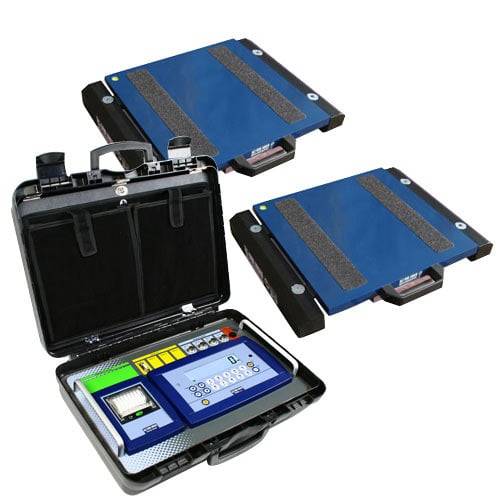

Táto mobilná súprava na váženie vozidiel pozostáva z vážiaceho indikátora s tlačiarňou a dvoch mobilných vážiacich plošín, z ktorých každá je zaťažiteľná 8 000 kg. Jedna platforma váži 14,5 kg a má bočnú rukoväť na prenášanie. Displej a tlačiareň sú umiestnené v praktickom puzdre, pripravené na použitie. Na váženie možno puzdro jednoducho položiť na podlahu a otvoriť. Robustné plošiny je možné veľmi jednoducho umiestniť podľa polohy kolies váženého vozidla a pripojiť k zobrazovaciemu zariadeniu v kufri pomocou 10 m dlhého kábla. Napájanie je zabezpečené nabíjateľnými batériami. Snímače zaťaženia sú vyrobené z nehrdzavejúcej ocele a kryt aj zástrčkové spojenie s pripojovacím káblom sú klasifikované podľa triedy ochrany IP 68. To znamená, že vozidlá možno bez problémov vážiť aj v drsnom priemyselnom prostredí a vonku, dokonca aj za zlých poveternostných podmienok. Pred striekajúcou vodou a cudzími telesami musia byť chránené iba zariadenia v puzdre.
Automobilová váha PCE-WWSB8-S je konštruovaná v štandardnom prevedení s dvomi vážiacimi plošinami pre nápravu po náprave váženia vozidiel. Zaťaženie nápravy možno určiť z dvoch zaťažení kolies a celkové zaťaženie možno určiť z niekoľkých vážení jednotlivých náprav. Váha vozidla zobrazuje na displeji buď zaťaženie kolies, nápravu alebo celkovú hmotnosť.

indikátor váženia
Indikátor váženia v praktickom kufríku spracováva signály až zo štyroch váh prepojených káblom. Na vysoko kontrastnom podsvietenom displeji sú dobre čitateľné číslice výsledku váženia s výškou 25 mm. Parametre je možné upravovať a nastavovať pomocou pohodlnej klávesnice s numerickou klávesnicou. Cez klávesy je možné vyvolať nasledujúce funkcie: nulové nastavenie pripojených plošín pred vážením, zobrazenie hmotnosti jednotlivých plošín, súčet viacerých plošín, nápravová hmotnosť, celková hmotnosť, výpočet ťažiska, sčítanie napr. B. pre vozidlá s prívesom alebo s viacerými vozidlami. Interná batéria vydrží 10 hodín a je možné ju dobiť za 8 hodín pomocou bežnej externej nabíjačky. Vážiaci terminál je štandardne vybavený dvoma obojsmernými rozhraniami RS232. K jednému z nich je pripojená termotlačiareň, ktorá je súčasťou dodávky. Druhá je umiestnená v hornej časti pomocného regálu vedľa 4 pripojení pre vážiace plošiny a umožňuje odosielanie údajov o vážení priamo do PC.

funkcia tlačiarne
Zaznamenané hodnoty je možné vytlačiť priamo po vážení pomocou pridruženej termotlačiarne. Tlačové výstupy sú konfigurovateľné a umožňujú výstup až 4 hlavičiek, čísla lístka, čísla váženia, čiarového kódu, hodnoty hmotnosti každej jednotlivej plošiny alebo akejkoľvek možnej kombinácie, celkovej hmotnosti vozidla a ak je zaznamenaná pomocou funkcie sčítania, aj celkovej hmotnosti niekoľkých vážených vozidiel.

Možné varianty pre automobilovú váhu PCE-WWSB8-S
Automobilové váhy používané na kamióne. Celková hmotnosť vozidla: Na požiadanie môže byť táto automobilová váha vybavená štyrmi váhovými plošinami namiesto dvoch. To umožňuje určiť celkovú hmotnosť jedným ťahom pre dvojnápravové vozidlá s jednoduchými pneumatikami.
Overovanie: Ako systém na váženie zaťaženia kolesa, v ktorom počet plošín zodpovedá počtu kolies vozidla, možno váhu vozidla použiť aj v oblastiach podliehajúcich overovaniu. V prípade, že potrebujete kalibrovanú automobilovú váhu, uveďte to pri objednávke a uveďte informácie o geografickej polohe plánovaného miesta použitia. Váha vozidla je následne prispôsobená miestu použitia a je dodávaná so špeciálnymi značkami a papiermi, ktoré sú potrebné pre následnú kalibráciu.
Vysoké rozlíšenie: Ak nepotrebujete kalibrovanú váhu, ale potrebujete podrobnejšie výsledky váženia, plošiny je možné dodať aj vo verzii s vysokým rozlíšením. ATEX: Ďalšou možnosťou sú verzie ATEX pre zóny 1 a 21, ako aj 2 a 22 pre použitie v potenciálne výbušných priestoroch.

Ukladanie údajov o vážení: Váhu vozidla je možné vybaviť rozhraním USB, cez ktoré je možné ukladať údaje o vážení priamo na USB kľúč.
Ďalšie rozhrania: Je možné integrovať rozhranie Wifi (WLAN), Bluetooth, Ethernet alebo RS485 alebo analógový výstup s 0/4-20 mA alebo 0 až 10 voltov.

Pravidlá pre inštaláciu a používanie automobilovej váhy
• Inštalačná plocha pre vážiace plošiny musí byť rovná a pokiaľ možno horizontálna.
POZNÁMKA: Príliš vysoký sklon výrazne zníži presnosť váženia.
• Základňa musí uniesť minimálne 1,5-násobok nosnosti vážiacej plošiny bez toho, aby sa potopila.
• Aby bolo možné určiť presné zaťaženie nápravy, kolesá všetkých náprav vozidla by mali byť v rovnakej výške.
Spojovacie vedenia automobilovej váhy by mali byť uložené tak, aby neprekážali a nemohli sa poškodiť.
• V prípade pevnej inštalácie sa odporúča vždy dodržať rovnaký smer jazdy.

S dynamickým vážením počas jazdy
• Prechádzajte najnižšou konštantnou rýchlosťou (5 km/h).
• Počas procesu váženia sa vyhnite brzdeniu.

Statické váženie pri stojacom vozidle
• Umiestnite kolesá vozidla správne do strediacich pásikov,
aby bolo možné správne zaznamenať zaťaženie.
• Keď je vozidlo umiestnené, uvoľnite brzdu a vypnite motor.

Tento text bol preložený strojovo.
