PCE Instruments Power Analyzer digitálne/y prúdové kliešte, grafický displej

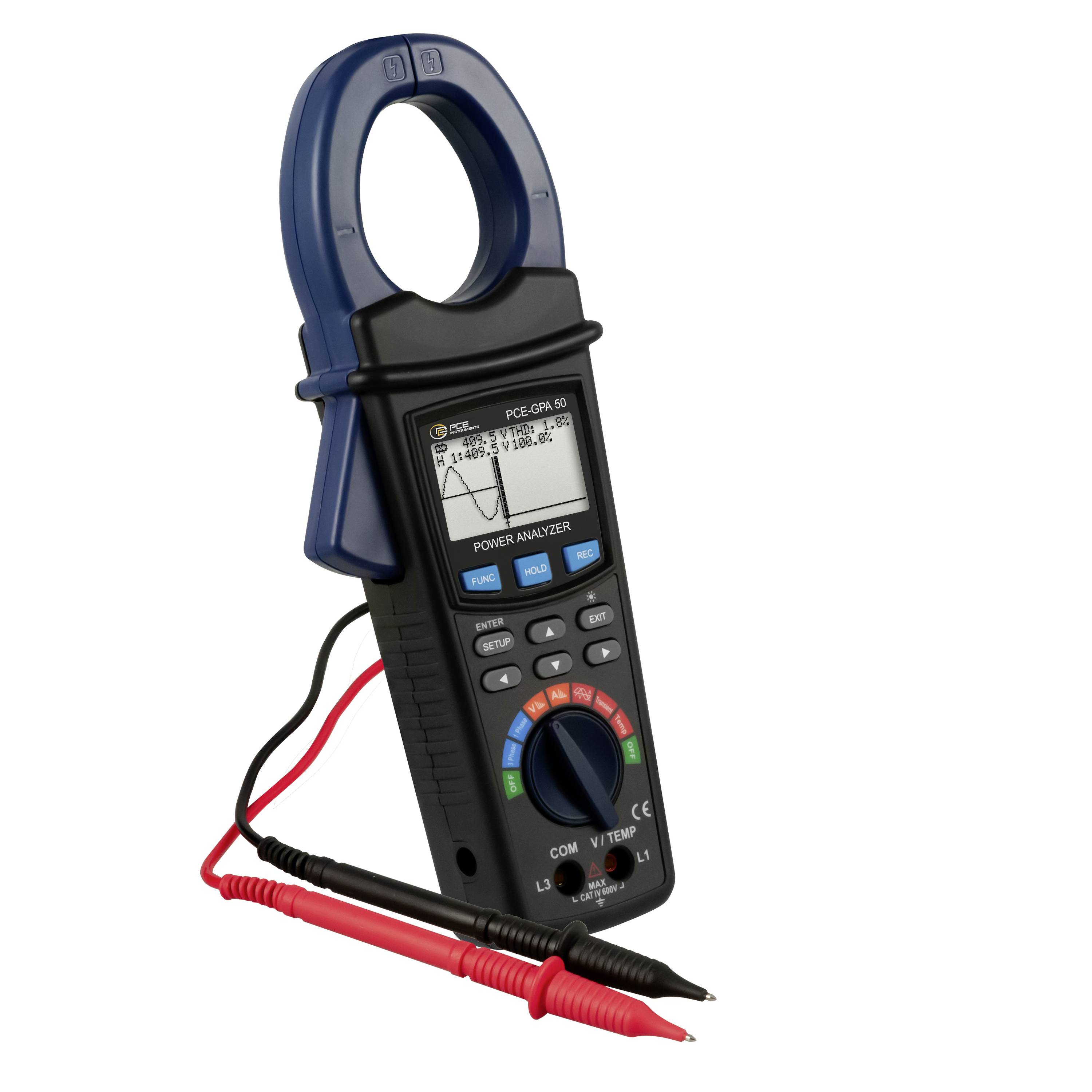

Digitálny klieští meracích napätia s displejom, rotačným prepínačom a červenými/čiernymi meracími vodičmi na bielom pozadí.

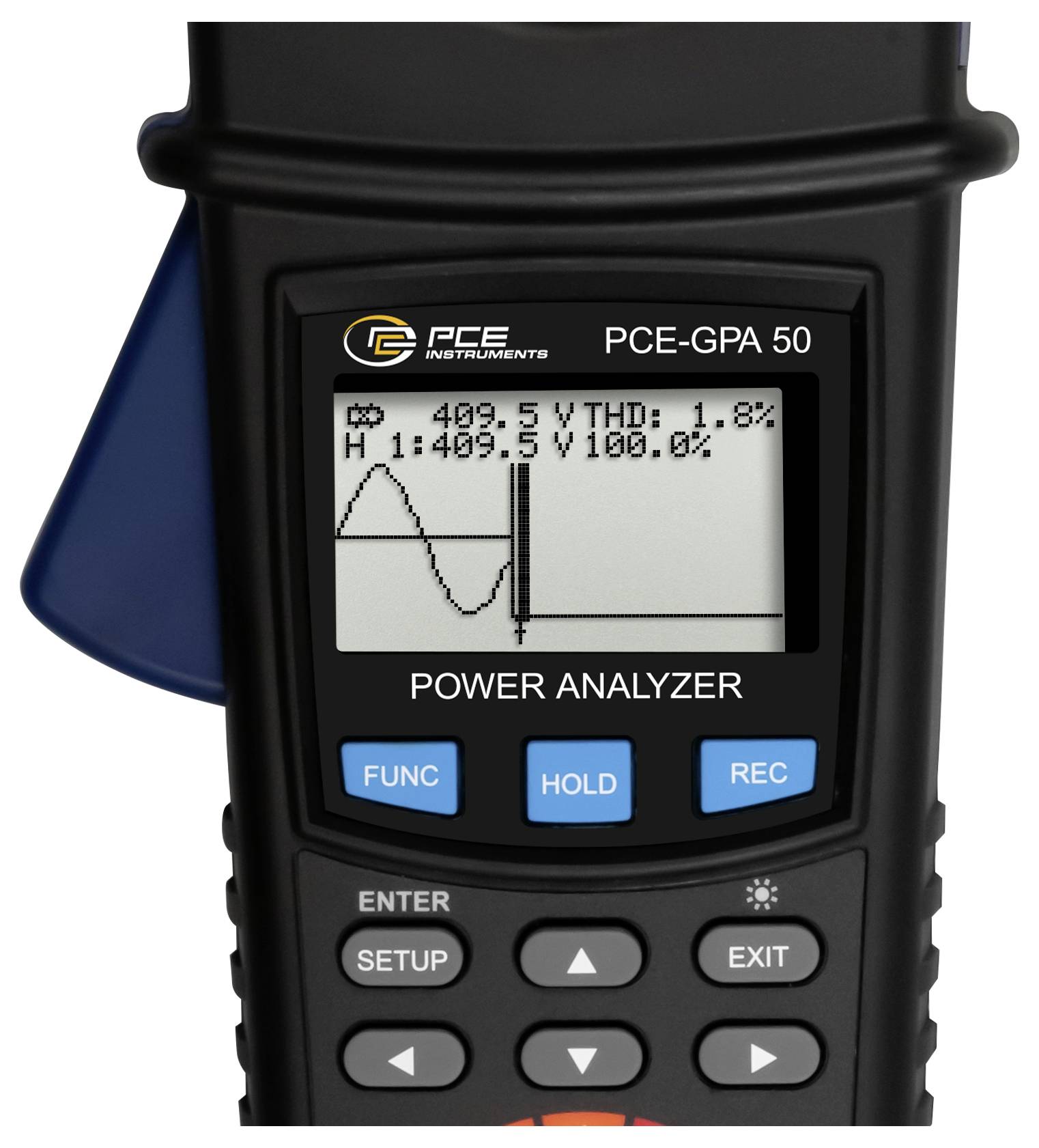

Prenosný analyzátor výkonu PCE-GPA 50 zobrazujúci vlnový priebeh s 409,5 V a THD 1,8%

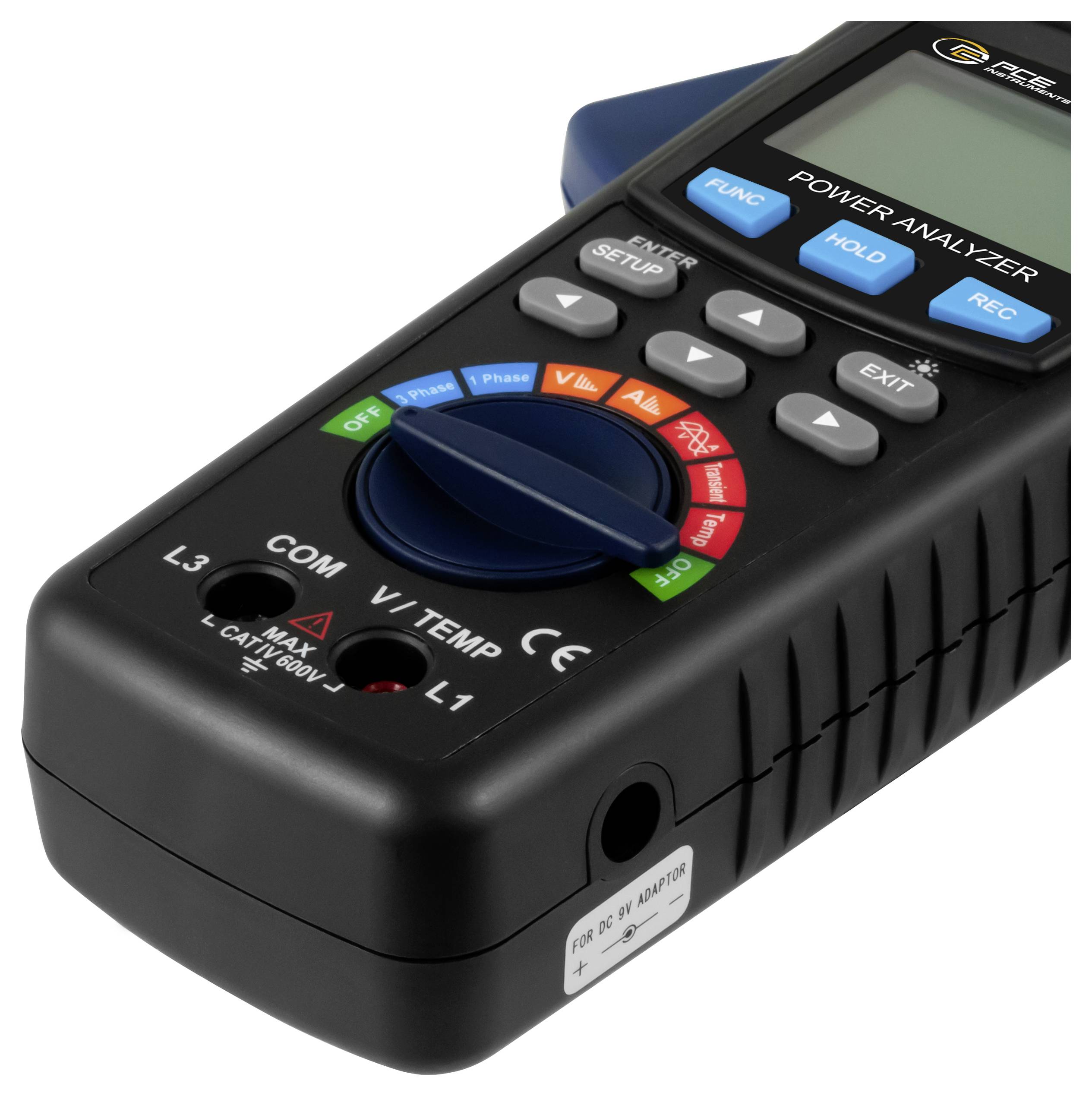

Prenosný analizátor elektrickej energie s displejom, ovládacími tlačidlami a rotačným voličom na meranie napätia, prúdu a výkonu.

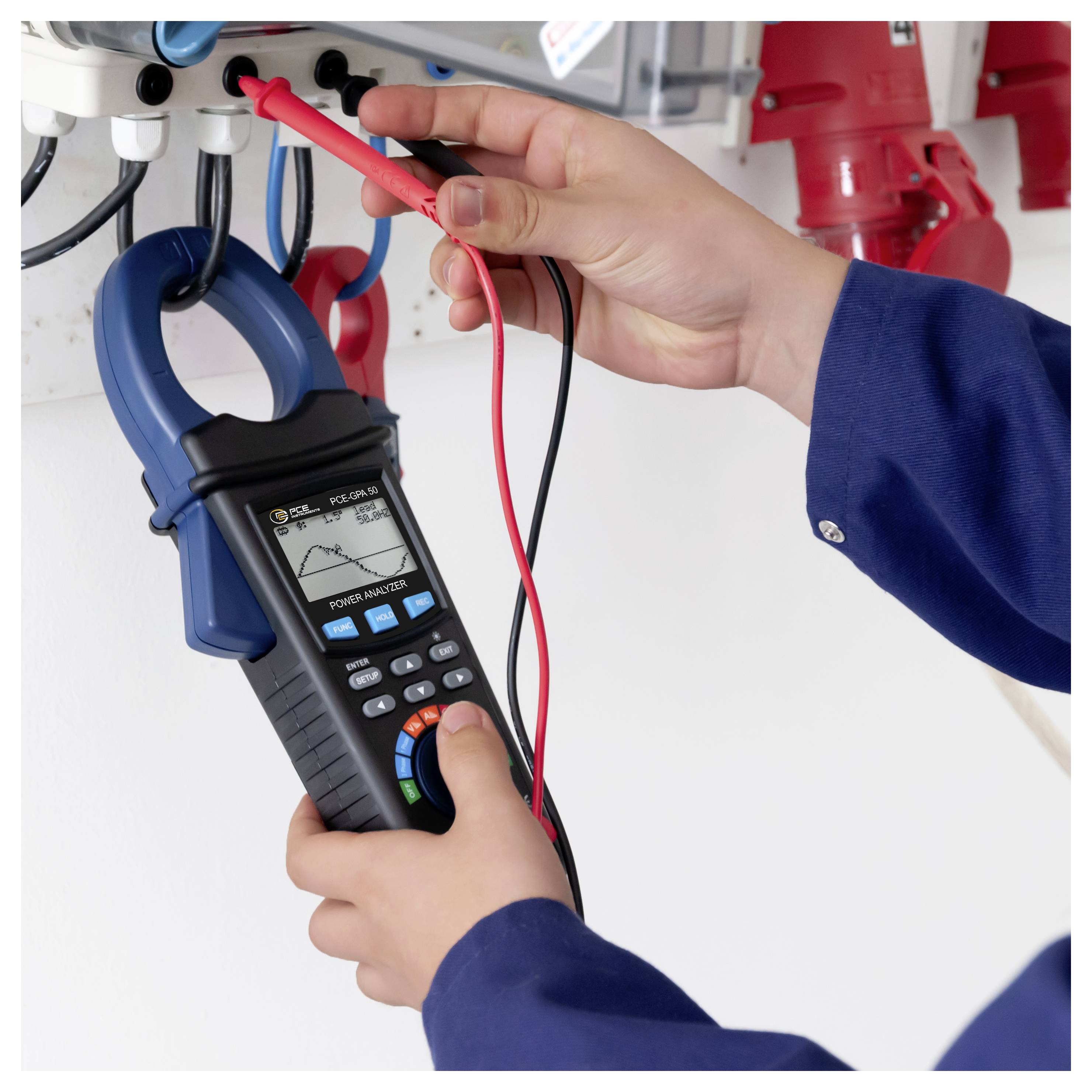

Techniker používajúci digitálny ampérmeter na testovanie elektrického riadiaceho panela, skúšajúci drôty s červenými a čiernymi vodičmi.

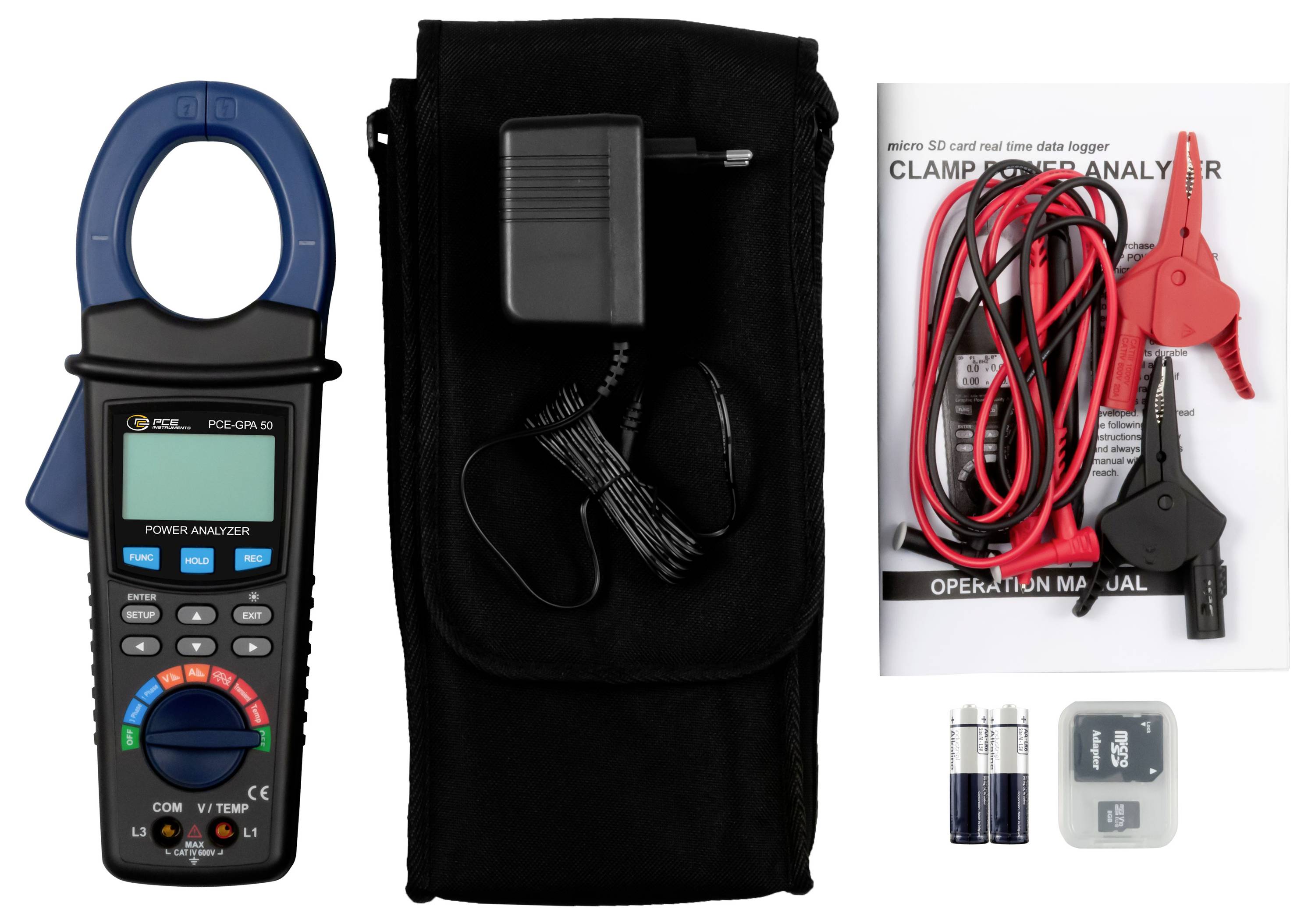

Sada analyzátora elektrickej energie so svorkou vrátane ručného meradla, prenosného kufríka, meracích káblov, svorek, batérií a návodu na obsluhu.

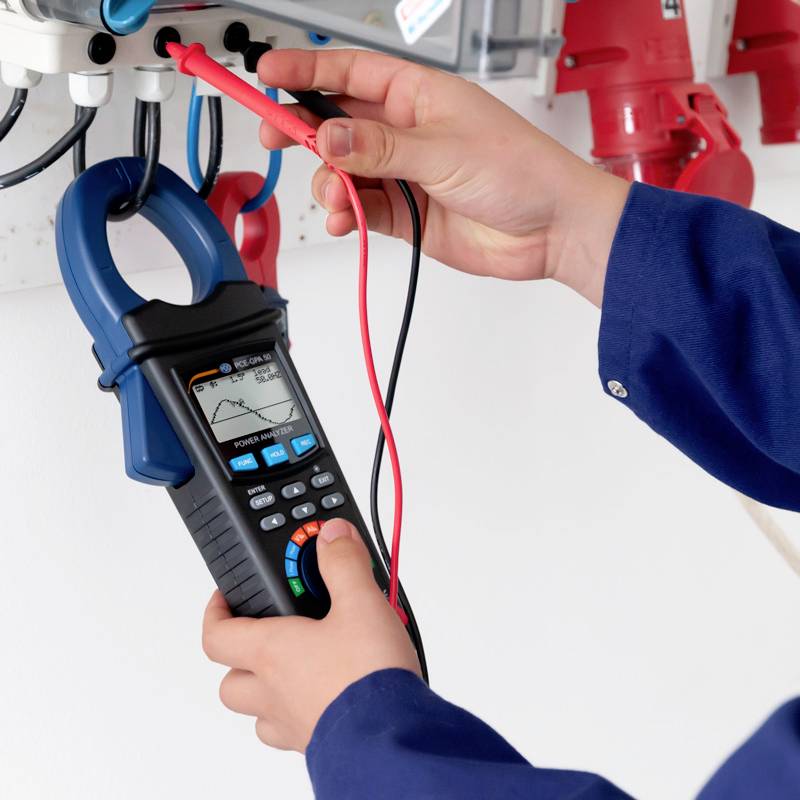

Osoba meria elektrickú napätie v rozvodnej skrini digitálnym prístrojom na meranie prúdu, aby vykonala bezpečnostné kontroly.

1/6

Doručenie: Po 12. 10.

21 Ks

Počet

Celkom (665,85 € / kus)

665,85 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Ampérmeter PCE-GPA 50

Grafický displej
Záznamník dát na micro SD kartu
Meranie pre 1 a 3 fázy
Meranie teploty termočlánkom
Meranie napätia 10 V ... 600 V AC RMS
Meranie prúdu 5 ... 2000 A AC RMS
Otvor svorky 50 mm
Harmonické skreslenie do 50. rádu

Technické parametre

Typ merania Striedavé napätie AC V Rozsah merania Rozlíšenie Presnosť
10... 600 V 0,1 V ± (0,5 % ... 3 číslice)
vrchol-špička 0,1 V ± (5% ... 30 číslic)
Striedavý prúd AC A 5 ... 2000A< 100A: 0,01A< 200 A: ± (1 % + 0,5 A)< 1000A: 0,1A> 200A: ±(1% + 5A)
tip-tip> 1000A: 1A ±(5% + 30 číslic)
Účiník (PF) 0 ... 1 0,001 ± 0,04
Fázový uhol -180°... 180° 0,1° ± 1° x PF
Frekvencia 45... 65 Hz 0,1 Hz ± 0,2 Hz
Aktívny, reaktívny a 0 ... 9 999 miliónov 0,1... 0,001 M ± (1,5 % + 20 číslic) Zdanlivý výkon (W / VA / VAR) (W / VA / VAR)
Harmonický AC V 1... 20
Objednávka 0,1 V ±(2 % + 5 číslic) 21 ... 50
Objednávka 0,1 V ± (4 % + 5 číslic)
Harmonický AC A 1 ... 20
objednať< 100 A: 0,01 A ± (2 % + 5 číslic)
striedavý prúd< 1000A: 0,1A 21... 50
objednať> 1000A: 1A ±(4% + 5 číslic)
Harmonické AC V % 1 ... 20
Objednávka 0,1 % ± (2 % + 10 číslic) 21 ... 50
Objednávka 0,1 % ± (4 % + 20 číslic)
Absolútna harmonická 0 ... 20 % 0,1 % ± (2 % + 5 číslic)
Skreslenie 20.1... 100 % 0,1 % ± (6 % + 10 číslic)
Typ teploty K -100 ... 199,9 °C 0,1 °C ± (1 % + 1 °C)
Termočlánok 200... 1300 °C 1 °C ± (1 % + 2 °C)
Grafický displej LCD AC V
Vstupná impedancia 10 MOhm
Frekvenčný rozsah 40 Hz ... 1 kHz
prúdová svorka
Kalibrovaná frekvencia 45 ... 65 Hz
prúdová svorka
Ochrana proti preťaženiu AC V: 720 V RMS AC A: 2100 A Ukladanie dát na micro SD kartu
Obnovovacia frekvencia 1 sekunda
Displej
rýchlosť skladovania 2... roky 7200
úložisko dát
Formát úložiska XLS
Rozhranie Sériové rozhranie pre živé zobrazenie na PC (vyžaduje sa SOFT-LUT-USB)
Napájanie 2 x 1,5 V AA batéria 9 V / 800 mA power pack
Spotreba prúdu 60mA DC
Otvor klieští 50 mm
Prevádzkové podmienky 0 ... 50 °C / max. 80 % RH
Hmotnosť pribl. 595 g
Rozmery 280 x 106 x 47mm

Kategória výrobku: prúdové kliešte

Min. meraná hodnota V / AC: 10 V

Max. meraná hodnota V / AC: 600 V

Min. meraná hodnota A / AC: 5 A

Max. meraná hodnota A / AC: 2000 A

Vnútorný odpor AC: 10 MΩ

Základná presnosť (±): 0.5 %

Typ merania: True RMS

V: 280 mm

Šírka: 47 mm

Dĺžka: 106 mm

Hmotnosť: 595 g

: bez certifikátu

Meranie prúdu: AC

Typ: Power Analyzer

Displej: digitálne/y

Rozmer.: (d x š x v) 106 x 47 x 280 mm

Max. teplotný rozsah: 1300 °C

Min. teplotný rozsah: -100 °C

Vlastnosti: grafický displej

Rozhranie: zástrčka DC 3,5 mm
RS-232
RS-232C
USB 1.1 zástrčka A
microSD slot
sieťová zástrčka
SD slot
RS232 zásuvka 3pólová
SD karta
USB
sériový
hostiteľský port USB
3žilový
zástrčka USB 2.0 A
sériové rozhranie
zásuvka DC 3,5 mm
miniSD slot
interný USB 2.0 zástrčka 4-pólová
1 x USB 2.0 Device
1 x USB 2.0 Host
svorkovnice, 3pólová
Zobraziť viac

Rozsah rozovretia pre prúdové kliešte: 50 mm

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452448 PCE Instruments Power Analyzer digitálne/y prúdové kliešte, grafický displej

Popis

Ampérmeter Ampérmeter do 2000 A / meranie TRMS / meranie výkonu / harmonická analýza / grafický displej s osvetlením / ukladanie dát / sieťová a batériová prevádzka Ampérmeter slúži na meranie prúdu 1- alebo 3-fázovej záťaže. Tento ampérmeter sa vyznačuje najmä rozsahom merania až do 2000 A. Ďalšou zaujímavosťou je grafický displej ampérmetra. Okrem číselných nameraných hodnôt je tu možné zobraziť aj priebeh fázy z ampérmetra. Ampérmeter možno použiť aj na meranie napätí. To umožňuje ampérmetru vypočítať činný, zdanlivý a jalový výkon pomocou fázového uhla. Okrem toho môže ampérmeter merať ďalšie parametre siete, ako je energia, účinník a harmonické. Okrem rozsiahlych meracích funkcií sa ampérmeter vyznačuje funkciou záznamníka údajov. Všetky namerané hodnoty je možné ukladať ampérmetrom priamo na micro SD kartu. Ampérmeter je napájaný 2 1,5 V AA batériami. Pre dlhodobé merania je však možné prevádzkovať ampérmeter aj s napájacím zdrojom.
