PCE Instruments Power Analyzer sieťový analyzátor 3-fázové, 1fázové Meranie energie, Grafický displej
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (134,14 € / kus)
134,14 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
Sieťový analyzátor
- Striedavé napätie: 30... 264 V
- Jednosmerný striedavý prúd: 0,025 mA... 5 A
- Merač energií
- Rozhranie RS485 Modbus
- Trieda presnosti: 0,5
- Čiernobiely LCD displej s vysokým rozlíšením
Technické parametre
- Striedavé napätie AC
- Rozsah merania 30V... 264 V
- Rozlíšenie 0,1V
- presnosť ± 0,5 %
- Preťaženie 1500 VAC nepretržité, 2500 VAC, 50... 60 Hz počas jednej minúty
- Striedavý prúd AC
- Rozsah merania 0,025 A... 5 A
- Rozlíšenie 0,01A
- presnosť ± 0,5 %
- Preťaženie 10x RMS na 1s.
- Aktívna sila
- Rozsah merania 0,75 W... 1320 W
- Rozlíšenie 0,01W
- presnosť ± 0,5 %
- Účiník
- Rozsah merania -1 ... 1
- Rozlíšenie 0,001
- presnosť ± 0,5 %
- Frekvencia
- Rozsah merania 45 Hz... 65 Hz
- Rozlíšenie 0,01Hz
- presnosť ± 0,5 %
- Harmonické meranie (harmonické)
- Rozsah merania 1 (atómové číslo) ... 50 (atómové číslo)
- Aktuálny rozsah 20... 100 %
- Rozsah napätia 0,1... 100 %
- Všeobecné technické údaje
- Typ displeja LCD s osvetlením
- Veľkosť displeja 3,4 palca
- Rozhranie RS485
- Norma (normy) IEC 62053-22, GB/T18215.322-2008, IEC61010-1
- Fázový posun 0... 359,9°
- Panelový výrez 96x96 mm
- Jazyk menu angličtina
- Trieda ochrany (prístroj) IP20
- Napájanie 100... 260 VAC, cca 5 W
- Hmotnosť: 474 g
- Hĺbka 110 mm
- Prevádzkové podmienky -20 ... 60°C, 0... 95 % RH
- Podmienky skladovania -20 ... 65°C, 30... 80 % RH
- Nabíjacia batéria/batéria 1x 3 V CR1225, lítium
- Kapacita 50mAh
- Zástrčka
Ochranná zástrčka
- Kategória výrobku
sieťový analyzátor
- Zobrazenie
3,4 palcový LCD displej
- Fázová detekcia
áno
- Detekcia ochranného vodiča
nie
bez certifikátu
- Napájanie
100...260 V/AC
- Rozmer.
(d x š x v) 96 x 96 x 120 mm
- Hmotnosť
474 g
- Druh merania
3-fázové
1fázové
- Vlastnosti
Meranie energie
Grafický displej
- Šírka
96 mm
- V
120 mm
- Dĺžka
96 mm
- Rozhranie
RS-485
Na stiahnutie
Datasheet
Datasheet 3192934 PCE Instruments Power Analyzer sieťový analyzátor 3-fázové, 1fázové Meranie energie, Grafický displej
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3192934 PCE Instruments Power Analyzer sieťový analyzátor 3-fázové, 1fázové Meranie energie, Grafický displej
Popis

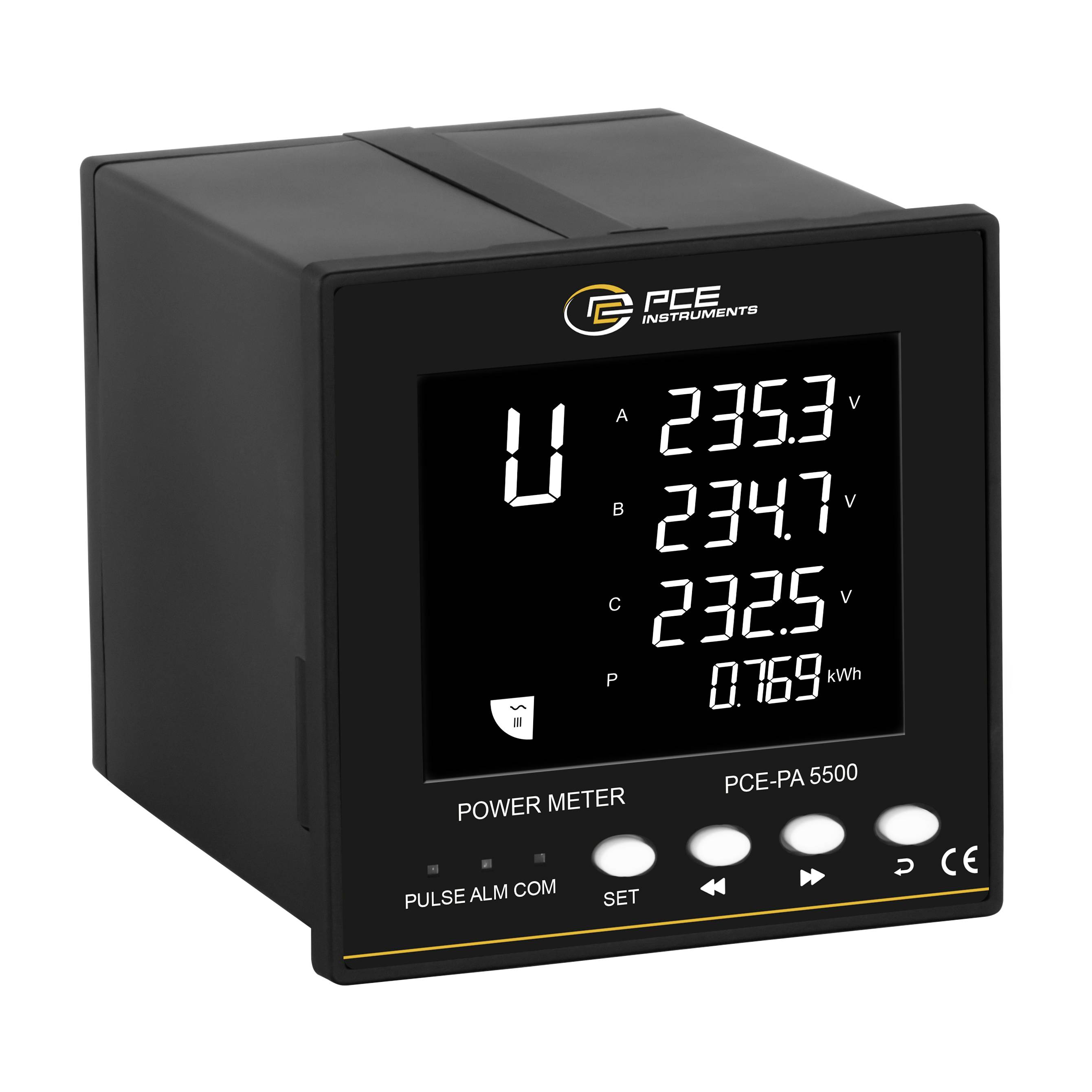

Elektromer je kompaktný prístroj na meranie a zobrazovanie rôznych sieťových parametrov v trojfázových sieťach. Tento elektromer môže zaznamenávať energetické hodnoty jednotlivých spotrebičov alebo elektrických napájačov. Okrem napätí a prúdov sa na displeji 68 x 55 mm meria a zobrazuje zdanlivý, jalový a činný výkon, ako aj činná a jalová energia. Ďalej je do tohto merača výkonu integrované rozhranie RS485, ktoré umožňuje integráciu do existujúcich systémov. Komunikácia rozhrania RS485 je riešená pomocou protokolu Modbus RTU. Ponúka možnosť odčítania nameraných hodnôt z elektromera alebo odčítania a zmeny nastavení zariadenia.

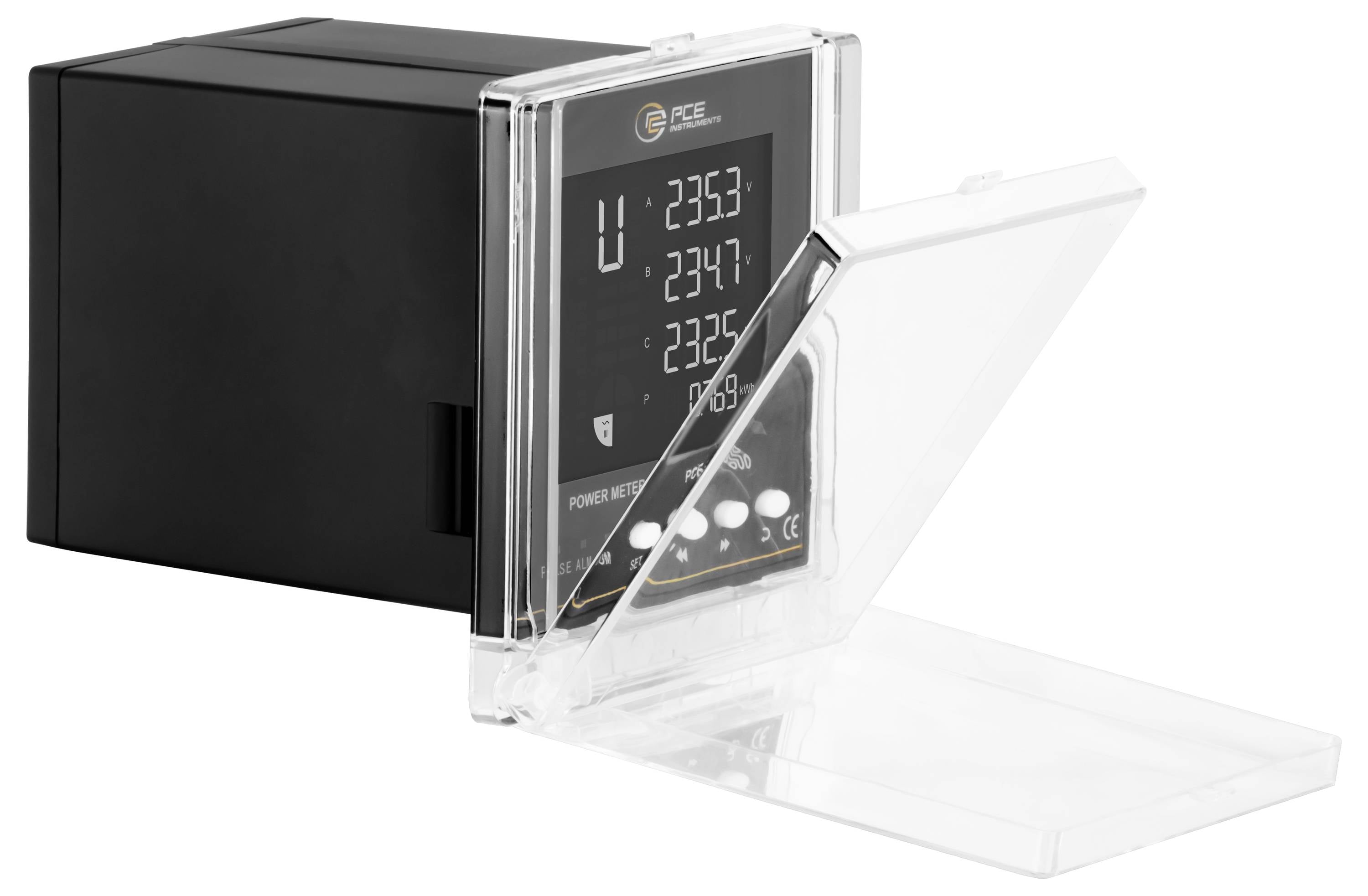

Elektromer je určený pre montáž do panelu s výrezom 96x96 mm. Súčasťou dodávky sú priehľadné dvierka, ktoré sa dajú pripevniť spredu a chránia tak zariadenie pred prachom a vlhkosťou. Okrem mnohých funkcií merania ponúka merač výkonu funkcie alarmu. Stabilné napájanie je najvyššou prioritou každého prevádzkovateľa siete. Aby sa predišlo kolísaniu kvality elektrickej energie a poruchám, je potrebné prispôsobiť a optimalizovať monitorovanie siete, riadenie a automatizáciu.
Tento text bol preložený strojovo.
Elektromer je určený pre montáž do panelu s výrezom 96x96 mm. Súčasťou dodávky sú priehľadné dvierka, ktoré sa dajú pripevniť spredu a chránia tak zariadenie pred prachom a vlhkosťou. Okrem mnohých funkcií merania ponúka merač výkonu funkcie alarmu. Stabilné napájanie je najvyššou prioritou každého prevádzkovateľa siete. Aby sa predišlo kolísaniu kvality elektrickej energie a poruchám, je potrebné prispôsobiť a optimalizovať monitorovanie siete, riadenie a automatizáciu.
Tento text bol preložený strojovo.
Prevedenie
- LCD displej s vysokým rozlíšením

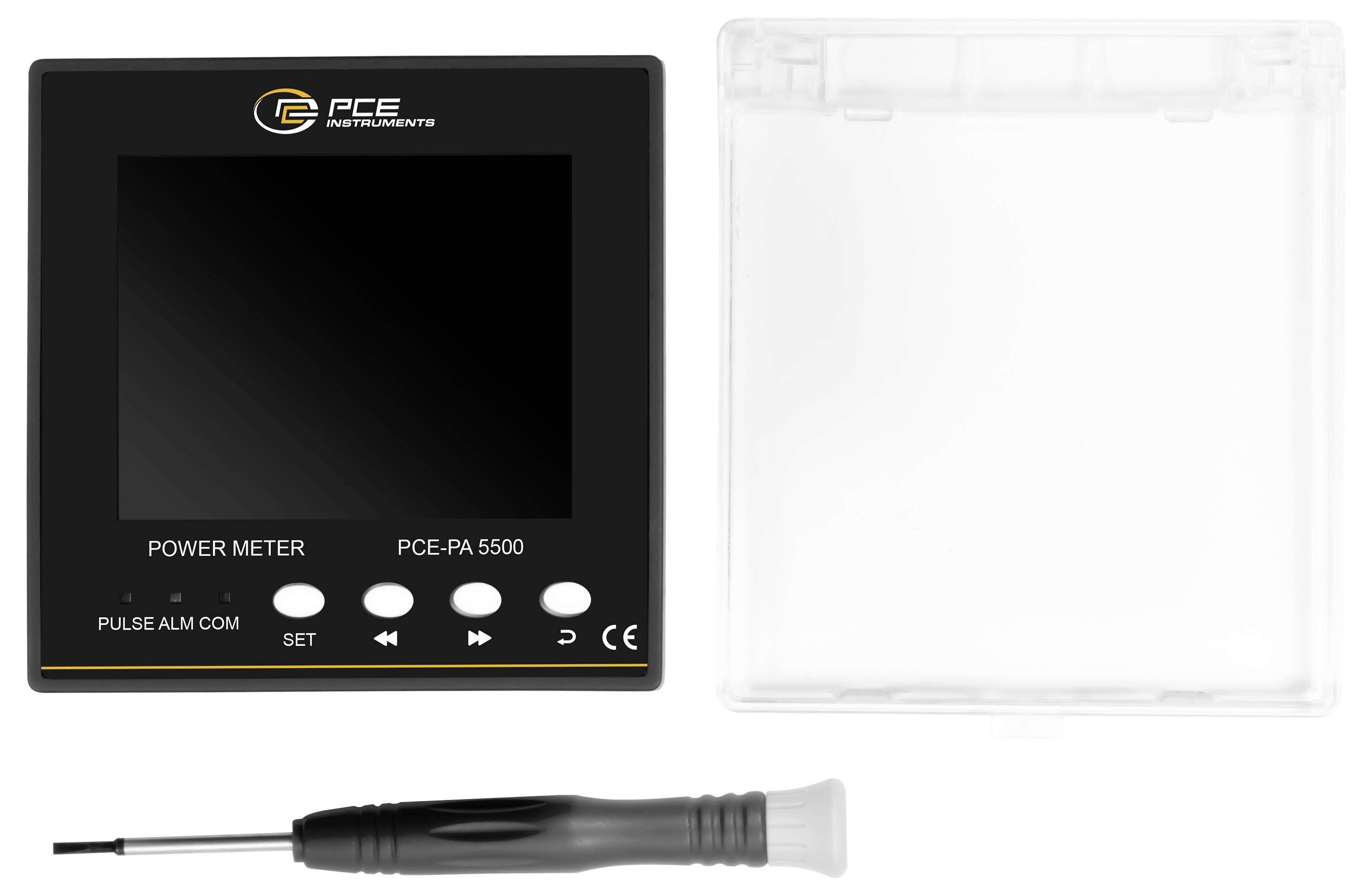

Rozsah dodávky
- 1 x PCE-PA 5500 merač výkonu
- 1 x priehľadné predné dvere
- 1 x štrbinový skrutkovač
- 1 x Návod na použitie
