PCE Instruments ultrazvukový senzor PCE-TDS 200+ MR Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks

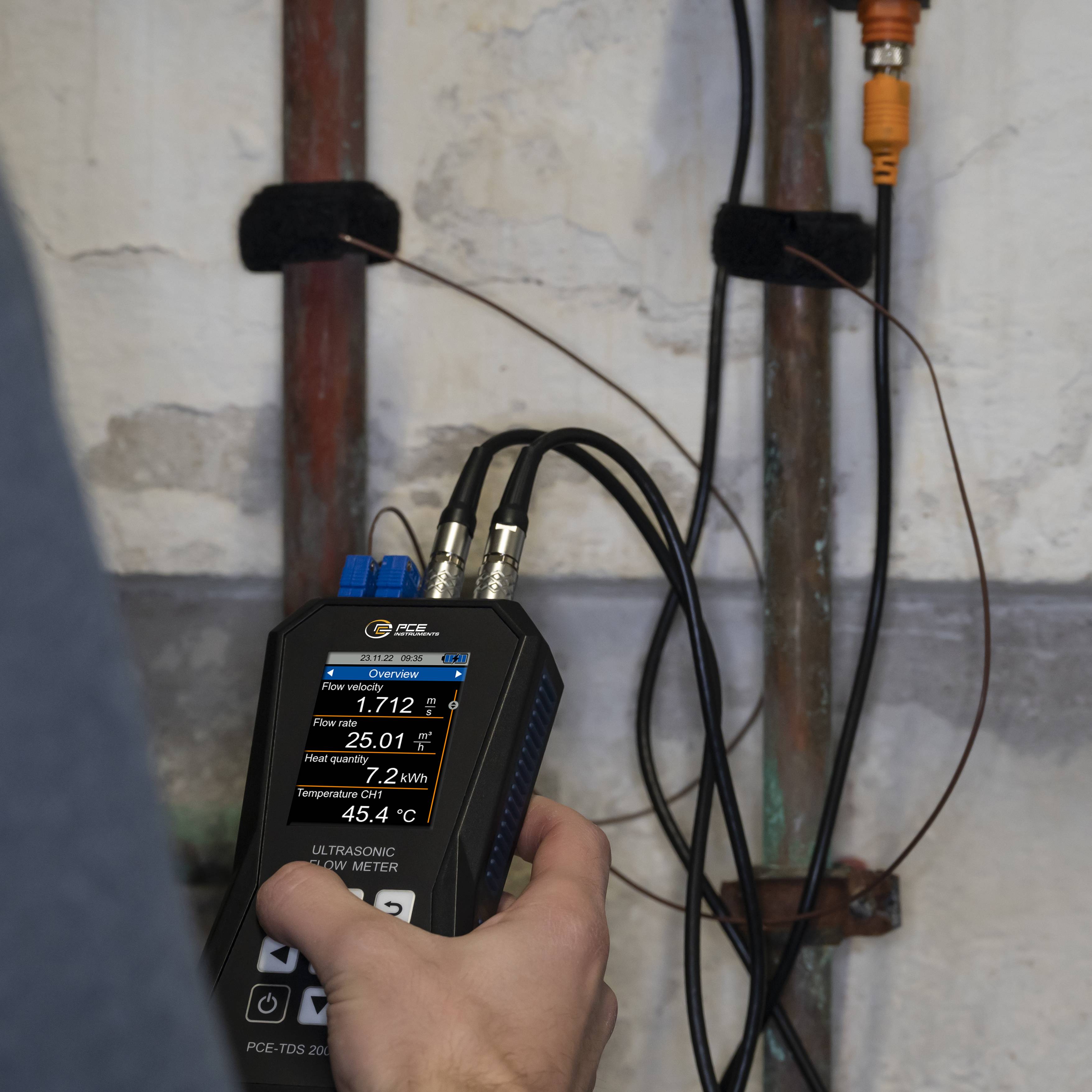

Prietokomer má merací rozsah ±32 m/s. S presnosťou ±1,5% z DPH s priemerom potrubia DN ≥50, ±3,5 % z DPH s priemerom potrubia DN< 50 a reprodukovateľnosť ±0,5 %. DPH prietokomer je obzvlášť presné meracie zariadenie. Na inštaláciu snímačov na prietokomer je k dispozícii montážna pomôcka. Kvalita signálu z prietokomeru je zobrazená graficky v návode na inštaláciu. Okrem toho sa graficky zobrazuje, či sú snímače prietokomeru umiestnené v správnej vzdialenosti od seba. Aby bolo možné vykonať meranie prietoku pomocou prietokomeru, po zadaní špecifikácie potrubia a média sa zobrazí rýchlosť prúdenia, objemový prietok a objem. Pri zobrazovaní nameraných hodnôt je pre prietokomer k dispozícii široká škála jednotiek. Napríklad: m³, l, gal, igl, mgl, cf, bal, ib a ob.

Počas merania je možné zaznamenávať namerané hodnoty pomocou funkcie dataloger na ultrazvukovom prietokomere. Pre prietokomer je možné nastaviť podmienky spustenia a zastavenia a interval uloženia od 1 sekundy do 12 hodín. V prípade prietokomeru obsahuje pamäťový bod všetky merané veličiny raz. Namerané hodnoty sa ukladajú do 32 GB vstavanej pamäte ultrazvukového prietokomeru. Na ultrazvukovom prietokomere je možné uložiť 10 miliónov meracích bodov.

Pomocou voliteľného softvéru je možné zaznamenané namerané hodnoty odčítať z prietokomeru. Pre analýzu je možné namerané hodnoty z prietokomeru zobraziť v tabuľkovej alebo grafickej forme. Pre ďalšie spracovanie nameraných hodnôt z prietokomeru je možné ich exportovať do súboru vo formáte .csv. Alternatívne je možné pomocou softvéru vytvoriť správu vo formáte PDF. Pre zjednodušenie ovládania je možné prietokomer nastaviť pomocou softvéru. Softvér umožňuje aj živý pohľad na namerané hodnoty z ultrazvukového prietokomeru.

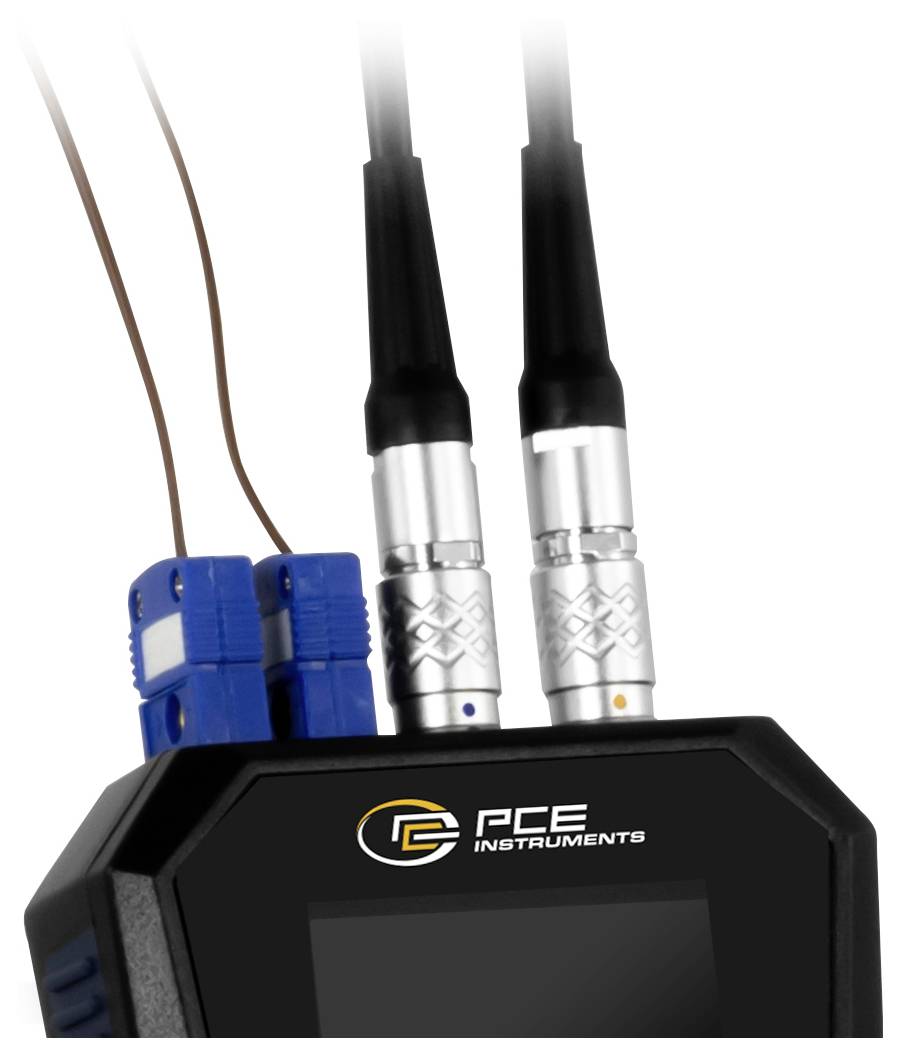

Na určenie množstva tepla pomocou prietokomeru sú potrebné dva ďalšie termočlánky. Tie sú dostupné s PCE-TDS 200+. Dva termočlánky z prietokomeru sú pripojené k prietoku a spiatočke potrubného systému. Na základe rozdielu teplôt a nameraného prietoku dokáže prietokomer určiť množstvo tepla. V prípade potreby dokáže prietokomer vypočítať a zobraziť náklady na jednotku tepla súčasne počas merania. Prietokomer sa preto používa napríklad pri kontrole vykurovacích systémov.

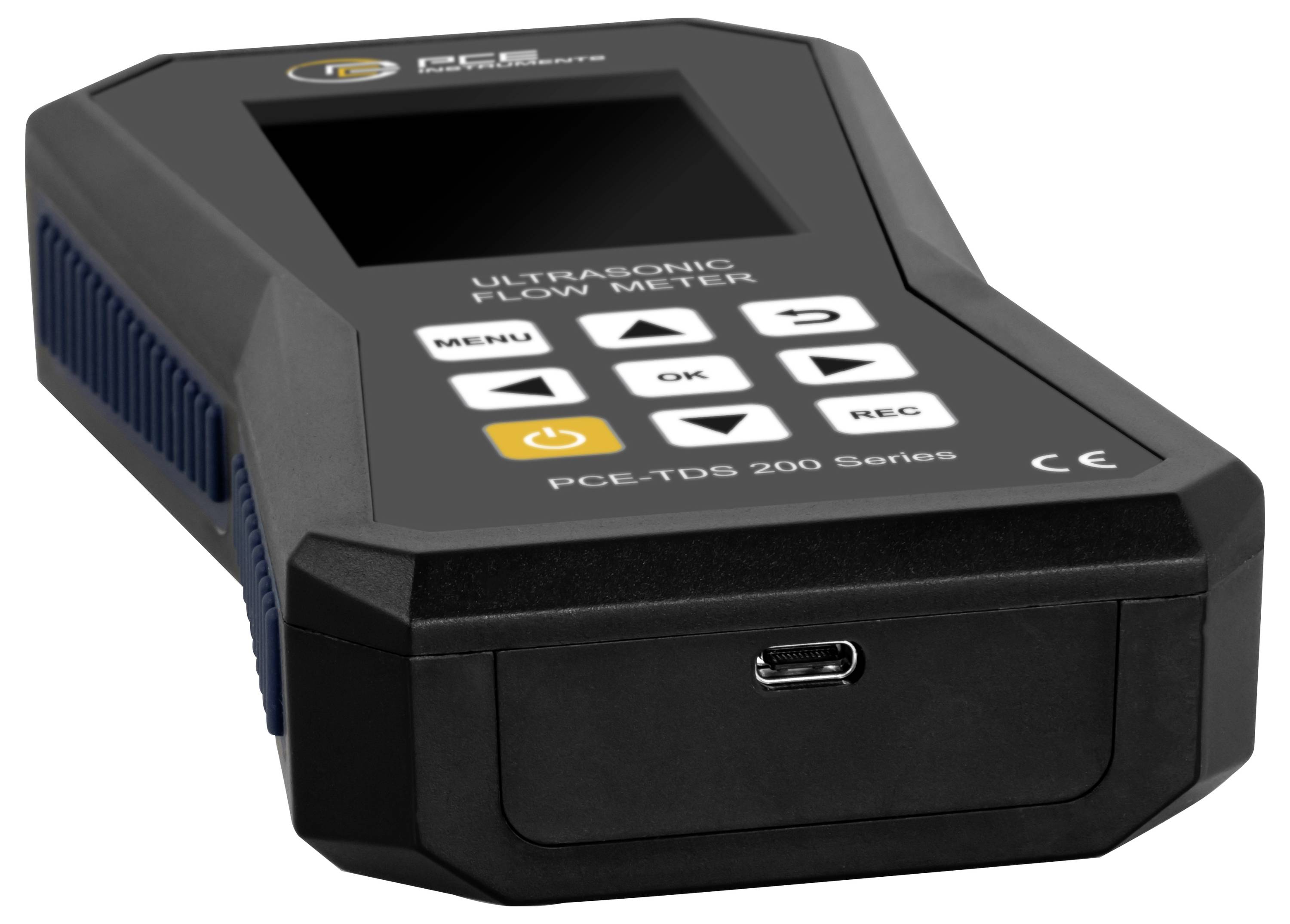

Farebný LC displej ultrazvukového prietokomeru má veľkosť 2,8" a preto je dobre čitateľný. Voliteľne môže byť prietokomer vybavený certifikátom o kalibrácii ISO alebo DAkkS.

PCE-TDS 200 MR SNÍMAČ

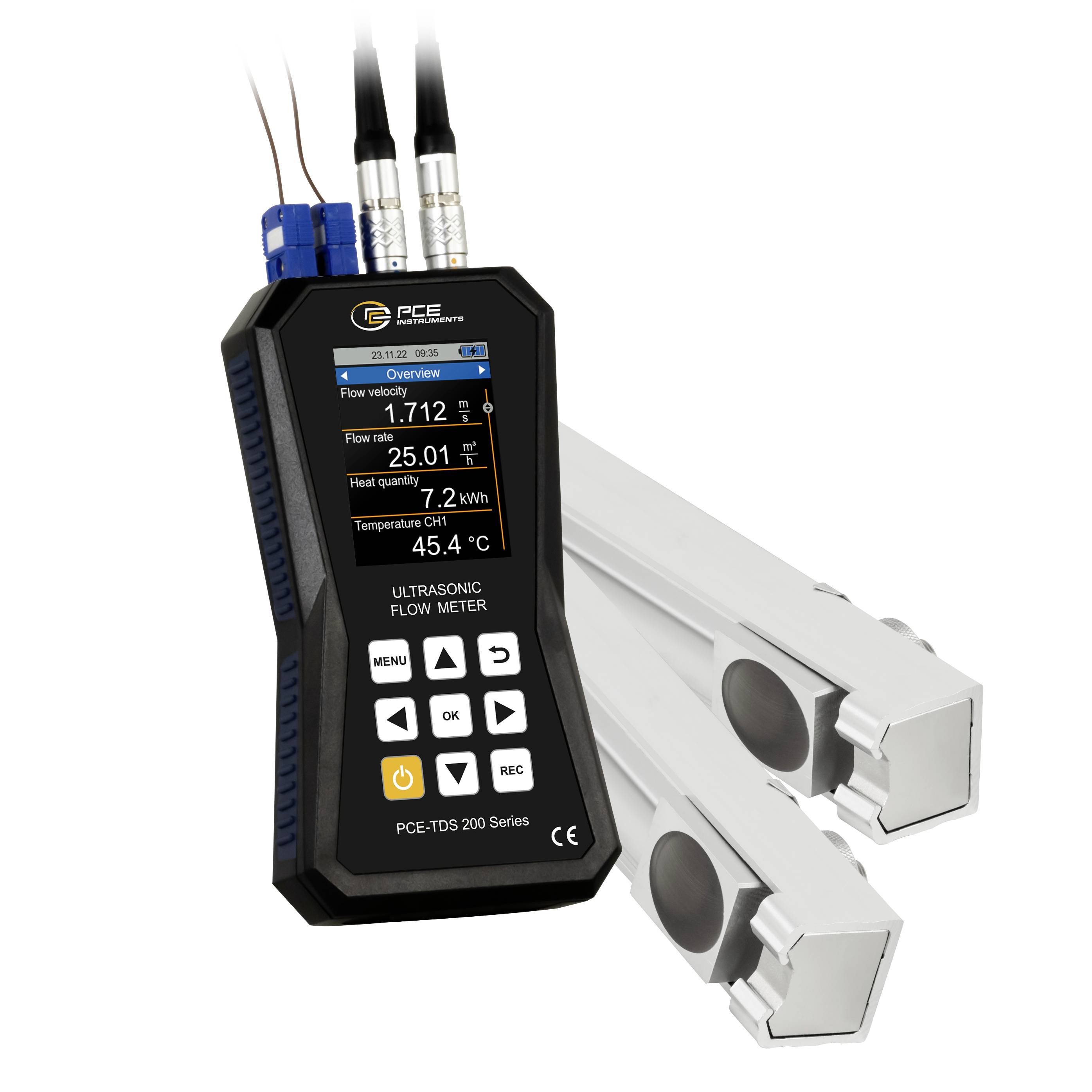

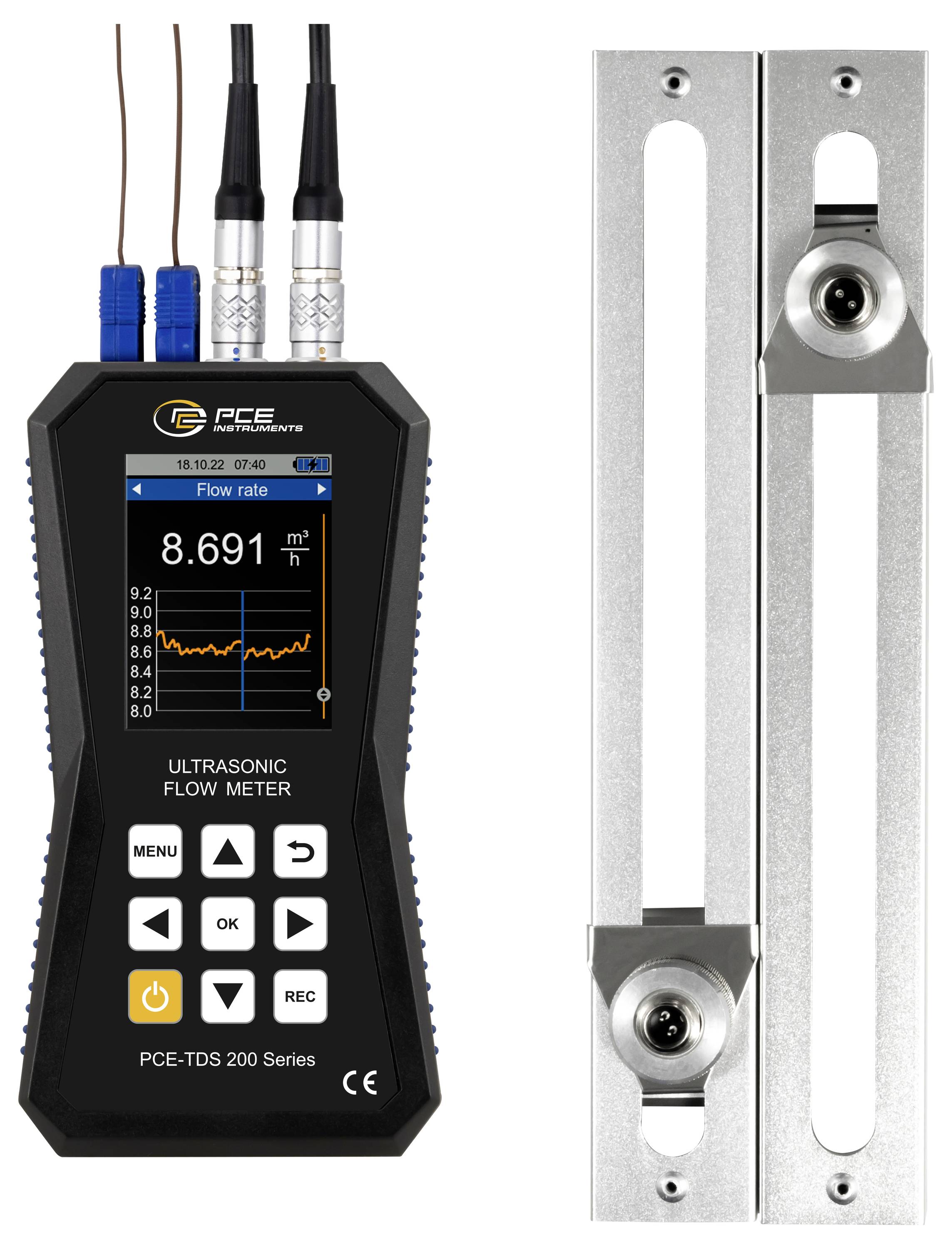

Samostatné on-rail snímače pre veľkosti potrubia DN 50 … 700 / 57 … 720 mm. Teplotná odolnosť je medzi -30 ... 160 °C. Snímač na príslušnej koľajnici je na koľajnici a môže byť preto vhodne umiestnený. Pod koľajnicami sú magnety, ktoré vám umožňujú držať sa rúrok so železným kovom.

Tento text bol preložený strojovo.
