PCE Instruments ultrazvukový senzor PCE-TDS 200+ SR Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Box
Kategória výrobku
ultrazvukový senzor
Min. prevádzkové napätie
5 V
Prevádzkové napätie max.
5 V
Merací rozsah
32 m/s
Datasheety: (PDF)
6 Ks
Počet
Celkom (2 825,20 € / kus)
2 825,20 €
bez DPH.
Doprava zadarmo
Už len 6 Ks skladom!
Hlavné benefity
Prietokomer PCE-TDS 200+ SR
- Ultrazvukový prietokomer s dátovou pamäťou 32 GB pre 10 miliónov meracích bodov
- Rozsah merania ±32 m/s
- Reprodukovateľnosť ±0,5 % čítania
- rôzne meracie sondy
- individuálne nastaviteľné limity alarmu
- 2,8" LC displej
- pre všetky médiá

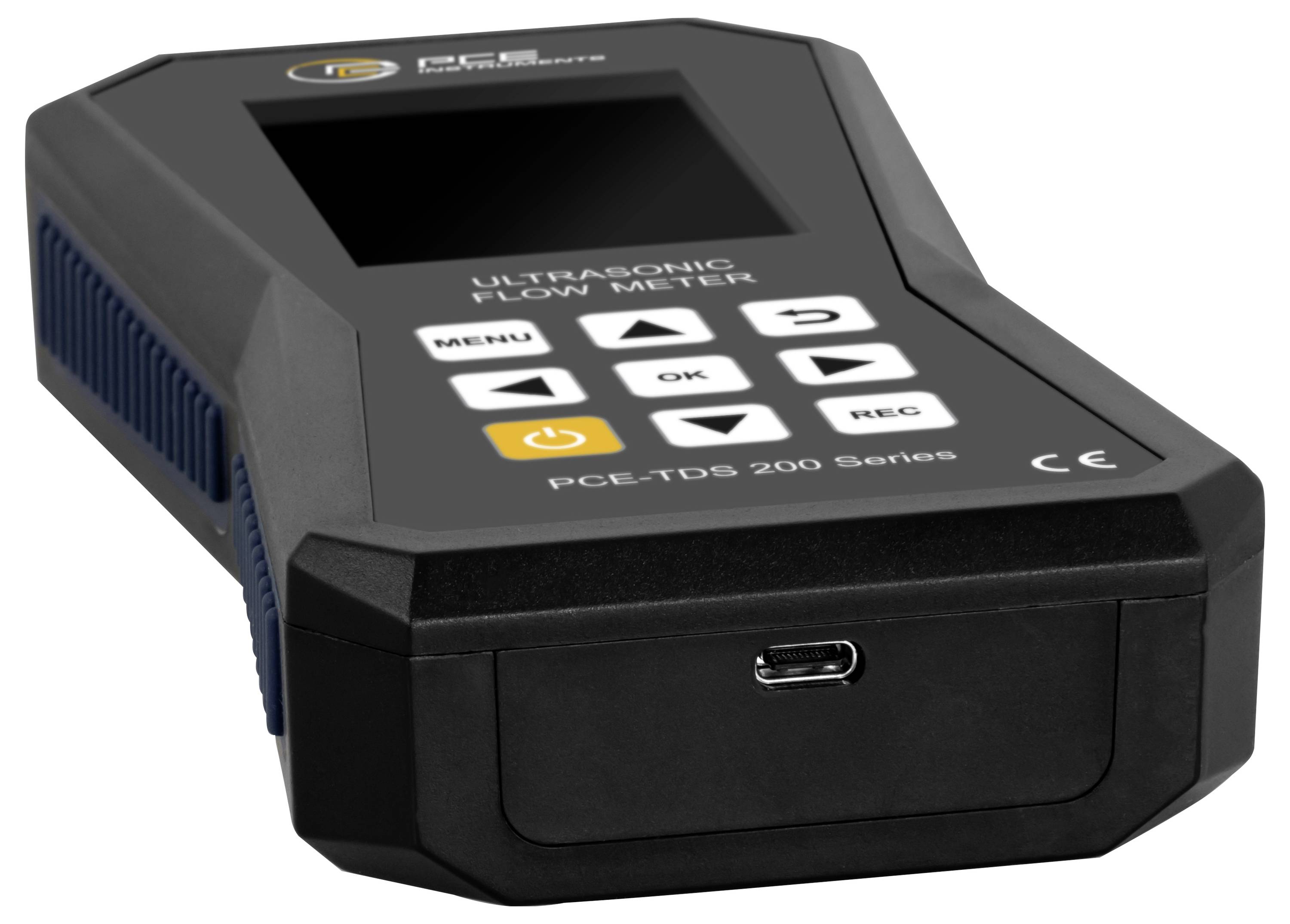

- Rozhranie USB-C na prenos dát
- voliteľný softvér na analýzu nameraných hodnôt
- meranie množstva tepla
Technické parametre
- Merací rozsah merania prietoku ±32 m/s
- Rozlíšenie 0,001 m/s
- Presnosť
- DN ≥50 mm: ±1,5 % z DPH pre rýchlosti> 0,3 m/s
- DN< 50 mm: ± 3,5 % F.S. DPH pre
- rýchlosti> 0,3 m/s
- Reprodukovateľnosť ±0,5 % čítania
- Pár snímačov PCE-TDS 200 SR SENSOR
- Priemer potrubia DN 15 … 100 / 20 … 108 mm
- Metóda merania Z, V, N, W
- stredná
- Voda
- morská voda
- oleja
- ropa
- metanol
- etanol
- Diesel
- benzín
- ropa
- Vlastné (manuálne zadanie rýchlosti zvuku zo média)
- Všetky kvapaliny s nečistotami< 5%
- materiál potrubia
- Medená CU
- Oceľ FE
- nehrdzavejúca oceľ
- Hliník AL
- Mosadz ME
- liatina CI
- železo FE
- Nikel NI
- titánový TI
- Zinok ZI
- Akrylové AC
- polyetylén PE
- Polypropylén PP
- Polyvinylchlorid PVC
- NylonNY
- Definované používateľom (manuálne zadanie priečnej rýchlosti zvuku materiálu potrubia)
- vnútorné obloženie potrubia
- Bez podšívky
- Vlastné
- epoxidová živica
- Guma
- malta
- Polystyrén PS
- polyetylén PE
- Polytetrafluóretylén PTFE
- Polyuretánový PU
- Polypropylén PP
- Definované používateľom (manuálne zadanie pozdĺžnej rýchlosti zvuku vnútorného obloženia potrubia)
- Parametre merania rýchlosť prúdenia, objemový prietok a objem
- Jednotky (rozmery) mm, in
- Jednotky (rýchlosť prúdenia) m/s, ft/s
- Jednotky (objemový prietok) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Časová špecifikácia Sekundy, minúty, hodiny, dni
- Jednotky (objem) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Meranie teploty
- Presnosť meracieho rozsahu
- Typ B: 600 ... 1800 °C Typ B: ± (0,5 % + 3 °C)
- Typ E: -100 ... +900 °C Typ E: ±(0,4 % + 1 °C)
- Typ J: -100 ... 1150 °C Typ J: ±(0,4 % + 1 °C)
- Typ K: -100 ... +1370 °C Typ K: ±(0,4 % + 1 °C)
- Typ N: -100 ... + 1150 °C Typ N: ±(0,4 % + 1 °C)
- Typ R: 0 ... 1700 °C Typ R: ± (0,5 % + 3 °C)
- Typ S: 0 ... 1500 °C Typ S: ± (0,5 % + 3 °C)
- Typ T: -100 ... +400 °C Typ T: ±(0,4 % + 1 °C)
- Rozlíšenie 0,1°C
- Pripojiteľné termočlánky B, E ,J ,K ,N ,R ,S ,T
- Parametre merania rýchlosť prúdenia, objemový prietok, objem, teplota,
- tepelný výkon a množstvo tepla
- Jednotky (teplota) °C / °F
- Jednotky (množstvo tepla) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Jednotky (tepelný výkon) W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
- Zobrazenie nákladov EUR, libra, USD, turecká líra, zlotý, jen
- Viac špecifikácií
- Displej 2,8" LCD
- Jednotky metrické / imperiálne
- Jazyky menu nemčina, angličtina, francúzština, španielčina,
- Taliančina, holandčina, portugalčina, dánčina
- turečtina, poľština, ruština, čínština, japončina
- Prevádzkové a skladovacie podmienky Teplota: -20 … +65 °C
- Vlhkosť: 10 … 95% r. F., nekondenzačný
- Datalogger Kapacita úložiska 32 GB / 10 miliónov meracích bodov
- USB rozhranie (pre online meranie, načítanie interného
- pamäť a nabíjanie batérie)
- Trieda ochrany IP52
- Vnútorné napájanie: LiPo batéria (3,7 V, 2500 mAh)
- Externé: USB 5VDC, 500mA
- Doba prevádzky cca 10 hodín
- Rozmery 165 x 85 x 32 mm
- Hmotnosť 255 g
- Druh obalu
Box
- Kategória výrobku
ultrazvukový senzor
- Typ
PCE-TDS 200+ SR
- Prevádzkové napätie
5 V
- Min. prevádzkové napätie
5 V
- Prevádzkové napätie max.
5 V
- Prevádzkové napätie
5 V
- Vlastnosti
s krytom
Pripojovacie kryt s 2 káblovými skrutkami
Pripojovacie kryt s 2 konektormi
- Pripojenie
káblová priechodka
- Reakčná doba
1 s
- Výstupy
analógové napätie
analógový
dvoudrát
- Farba púzdra
čierna
- Vlastnosti materiálu
glavanizované zinkom
nerezové
- Materiál puzdra
polystyren (EPS)
plnoplastové
guma
polymer
plast
PTFE
plast pokovený
- Dĺžka kábla
5 m
- Menovitý priemer
108 mm
- Min. teplota média
-30 °C
- Max. teplota média
160 °C
- Meracie presnosť ±
1.5 %
- Min. merací rozsah
0 m/s
- Merací rozsah
32 m/s
- Merací rozsah
0 - 32 m/s
IP52
- Hmotnosť
255 g
- Min. okolitá teplota
-20 °C
- Max. okolitá teplota
65 °C
- Dĺžka
165 mm
- Šírka
32 mm
- V
85 mm
- Rozmer.
(d x š x v) 165 x 32 x 85 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
Na stiahnutie
Datasheet
Datasheet 2813688 PCE Instruments ultrazvukový senzor PCE-TDS 200+ SR Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2813688 PCE Instruments ultrazvukový senzor PCE-TDS 200+ SR Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks
Popis
Ultrazvukový prietokomer má merací rozsah ±32 m/s. S presnosťou ±1,5% z DPH s priemerom potrubia DN ≥50, ±3,5 % z DPH s priemerom potrubia DN< 50 a reprodukovateľnosť ±0,5 %. DPH Ultrazvukový prietokomer je mimoriadne presné meracie zariadenie. Na inštaláciu snímačov na ultrazvukový prietokomer je k dispozícii montážna pomôcka. Kvalita signálu ultrazvukového prietokomeru je zobrazená graficky v návode na inštaláciu. Okrem toho je graficky zobrazené, či sú snímače ultrazvukového prietokomeru umiestnené v správnej vzdialenosti od seba. Aby bolo možné vykonať meranie prietoku pomocou ultrazvukového prietokomeru, po zadaní špecifikácie potrubia a média sa zobrazí rýchlosť prietoku, objemový prietok a objem. Pri zobrazovaní nameraných hodnôt je pre ultrazvukový prietokomer k dispozícii široká škála jednotiek. Napríklad: m³, l, gal, igl, mgl, cf, bal, ib a ob.
Počas merania je možné zaznamenávať namerané hodnoty pomocou funkcie dataloger na ultrazvukovom prietokomere. Pre ultrazvukový prietokomer je možné nastaviť podmienky spustenia a zastavenia a interval skladovania od 1 sekundy do 12 hodín. V prípade ultrazvukového prietokomeru obsahuje pamäťový bod všetky merané veličiny raz. Namerané hodnoty sa ukladajú do 32 GB vstavanej pamäte ultrazvukového prietokomeru. Na ultrazvukovom prietokomere je možné uložiť 10 miliónov meracích bodov.
Pomocou voliteľného softvéru možno zaznamenané namerané hodnoty odčítať ultrazvukovým prietokomerom. Pre analýzu je možné namerané hodnoty z ultrazvukového prietokomeru zobraziť v tabuľkovej alebo grafickej forme. Pre ďalšie spracovanie nameraných hodnôt z ultrazvukového prietokomeru je možné ich exportovať do súboru vo formáte .csv. Alternatívne je možné pomocou softvéru vytvoriť správu vo formáte PDF. Pre zjednodušenie ovládania je možné ultrazvukový prietokomer nastaviť pomocou softvéru. Softvér umožňuje aj živý pohľad na namerané hodnoty z ultrazvukového prietokomeru.

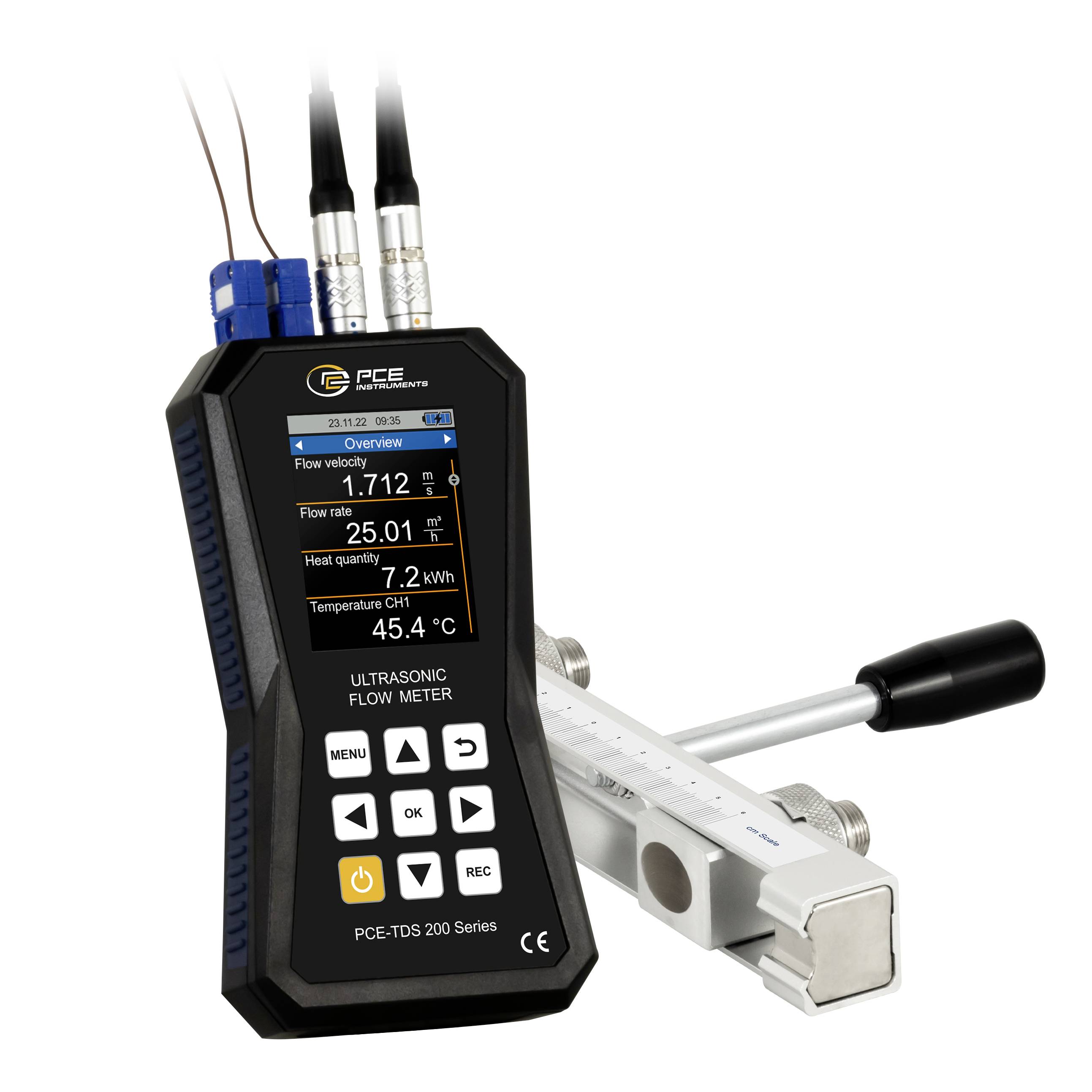

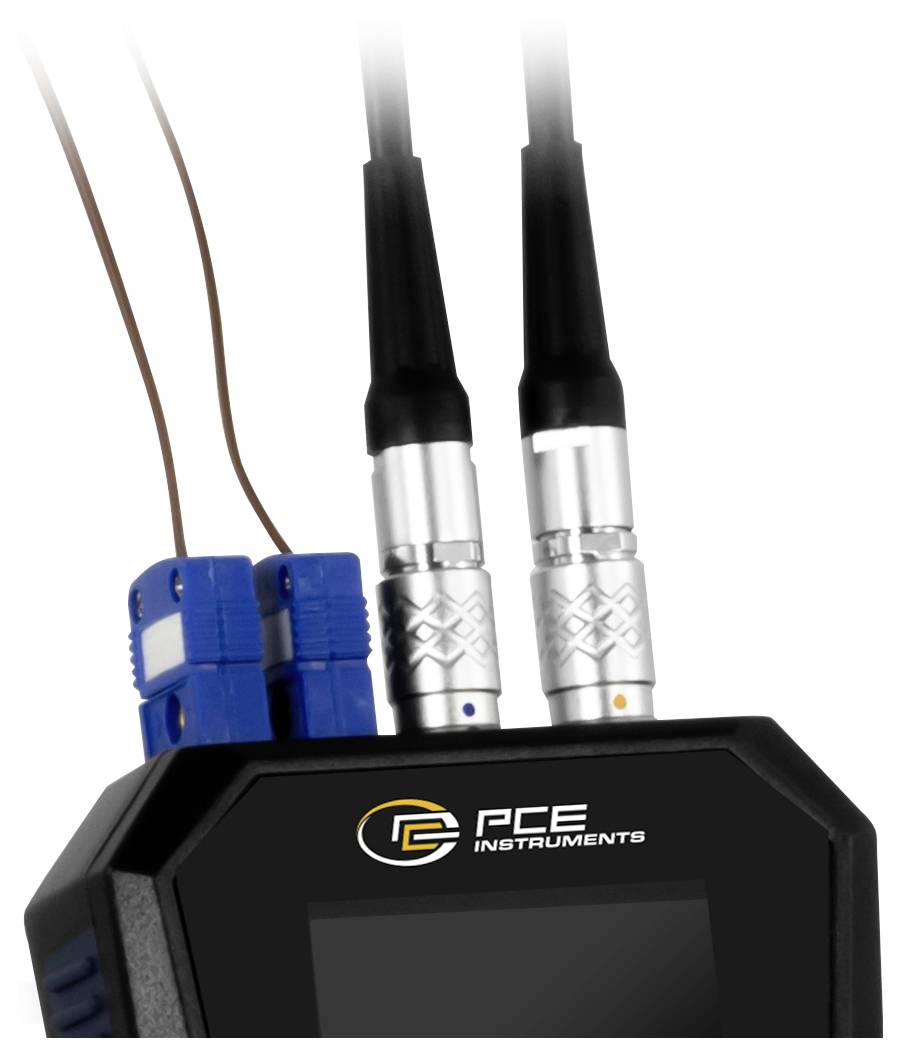

Na určenie množstva tepla pomocou ultrazvukového prietokomeru sú potrebné dva ďalšie termočlánky. Tieto sú dostupné s PCE-TDS 200+. Dva termočlánky z ultrazvukového prietokomeru sú pripojené k prietoku a spätnému toku potrubného systému. Na základe rozdielu teplôt a nameraného prietoku dokáže ultrazvukový prietokomer určiť množstvo tepla. V prípade potreby dokáže ultrazvukový prietokomer vypočítať a zobraziť náklady na jednotku tepla súčasne počas merania. Ultrazvukový prietokomer sa teda používa napríklad pri kontrole vykurovacích systémov.
Farebný LC displej ultrazvukového prietokomeru má veľkosť 2,8" a preto je dobre čitateľný. Voliteľne môže byť ultrazvukový prietokomer vybavený kalibračným certifikátom ISO alebo DAkkS.

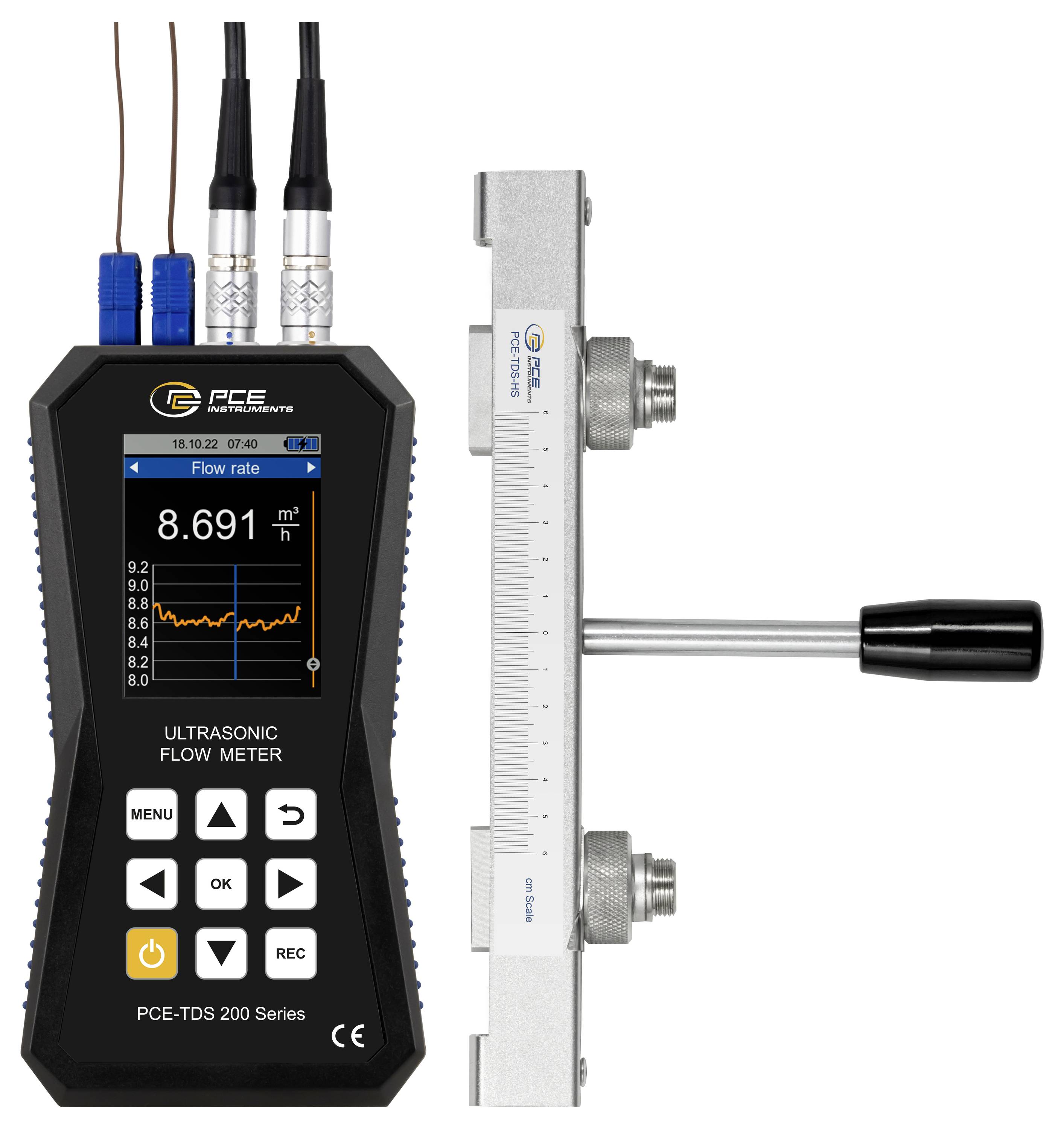

SNÍMAČ PCE-TDS 200 SR
Pripojené on-rail snímače pre veľkosti potrubia DN 15 … 100 / 20 … 108 mm. Oba snímače sú na koľajničke, aby sa zjednodušilo umiestnenie snímačov. Na koľajničke je príslušné madlo pre jednoduchšiu manipuláciu. Pod koľajnicami sú magnety, ktoré vám umožňujú držať sa rúrok so železným kovom.
Tento text bol preložený strojovo.
Počas merania je možné zaznamenávať namerané hodnoty pomocou funkcie dataloger na ultrazvukovom prietokomere. Pre ultrazvukový prietokomer je možné nastaviť podmienky spustenia a zastavenia a interval skladovania od 1 sekundy do 12 hodín. V prípade ultrazvukového prietokomeru obsahuje pamäťový bod všetky merané veličiny raz. Namerané hodnoty sa ukladajú do 32 GB vstavanej pamäte ultrazvukového prietokomeru. Na ultrazvukovom prietokomere je možné uložiť 10 miliónov meracích bodov.
Pomocou voliteľného softvéru možno zaznamenané namerané hodnoty odčítať ultrazvukovým prietokomerom. Pre analýzu je možné namerané hodnoty z ultrazvukového prietokomeru zobraziť v tabuľkovej alebo grafickej forme. Pre ďalšie spracovanie nameraných hodnôt z ultrazvukového prietokomeru je možné ich exportovať do súboru vo formáte .csv. Alternatívne je možné pomocou softvéru vytvoriť správu vo formáte PDF. Pre zjednodušenie ovládania je možné ultrazvukový prietokomer nastaviť pomocou softvéru. Softvér umožňuje aj živý pohľad na namerané hodnoty z ultrazvukového prietokomeru.
Na určenie množstva tepla pomocou ultrazvukového prietokomeru sú potrebné dva ďalšie termočlánky. Tieto sú dostupné s PCE-TDS 200+. Dva termočlánky z ultrazvukového prietokomeru sú pripojené k prietoku a spätnému toku potrubného systému. Na základe rozdielu teplôt a nameraného prietoku dokáže ultrazvukový prietokomer určiť množstvo tepla. V prípade potreby dokáže ultrazvukový prietokomer vypočítať a zobraziť náklady na jednotku tepla súčasne počas merania. Ultrazvukový prietokomer sa teda používa napríklad pri kontrole vykurovacích systémov.
Farebný LC displej ultrazvukového prietokomeru má veľkosť 2,8" a preto je dobre čitateľný. Voliteľne môže byť ultrazvukový prietokomer vybavený kalibračným certifikátom ISO alebo DAkkS.
SNÍMAČ PCE-TDS 200 SR
Pripojené on-rail snímače pre veľkosti potrubia DN 15 … 100 / 20 … 108 mm. Oba snímače sú na koľajničke, aby sa zjednodušilo umiestnenie snímačov. Na koľajničke je príslušné madlo pre jednoduchšiu manipuláciu. Pod koľajnicami sú magnety, ktoré vám umožňujú držať sa rúrok so železným kovom.
Tento text bol preložený strojovo.
Prevedenie
- Rozsah merania: ±32 m/s
- Rozlíšenie: 0,001 m/s
- Snímač pre priemery potrubia DN 15 … 100 / 20 … 108 mm
- Meranie teploty do 1800 °C
- pre rôzne médiá
- pre rôzne materiály potrubia
- Parametre merania: prietok, prietok, objem
- Teplota, tepelný výkon a množstvo tepla
- Rozhranie: USB
- zobrazenie nákladov
- Datalogger: 32 GB úložná kapacita (10 miliónov meracích bodov)
- LiPo batéria

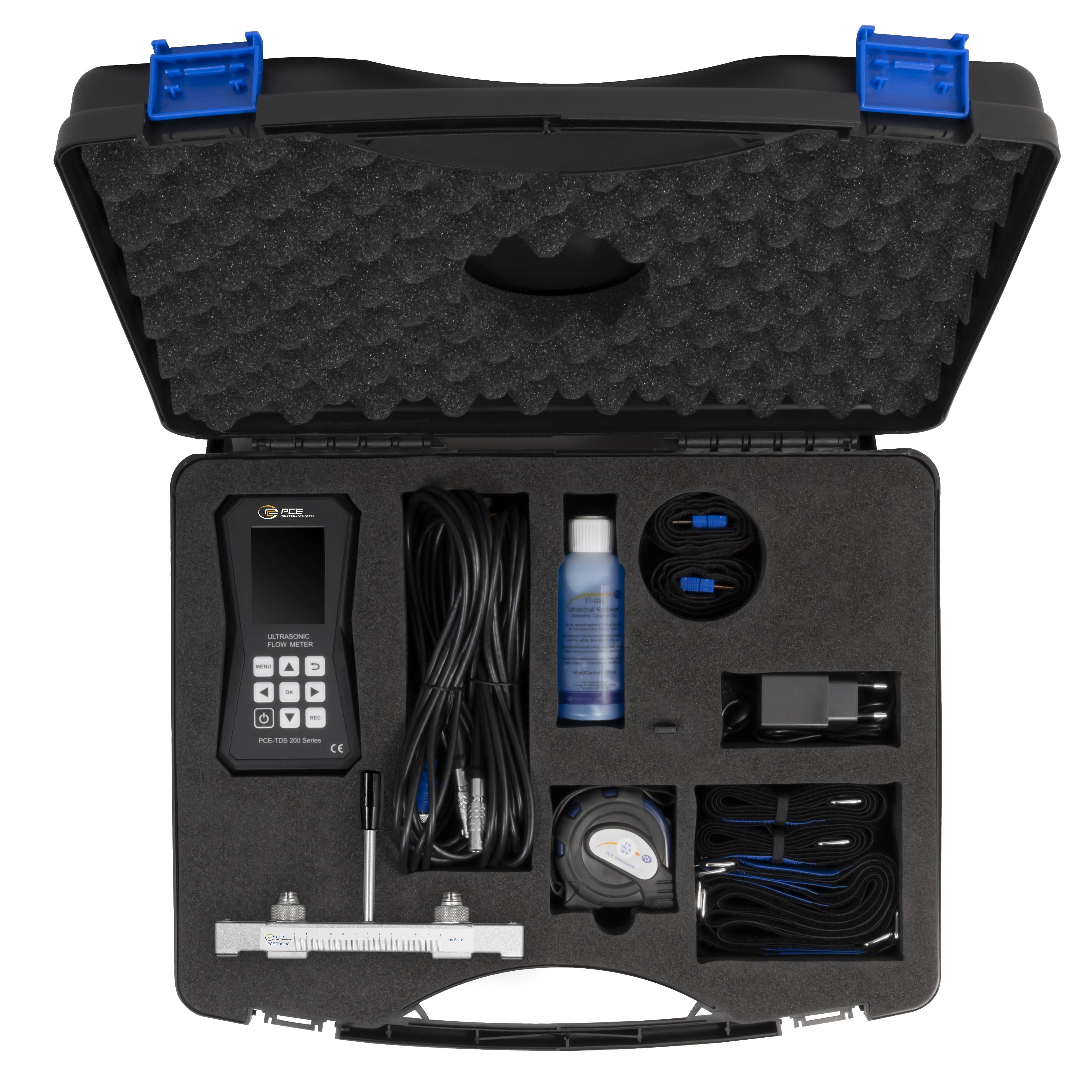

Rozsah dodávky
- 1 x ultrazvukový prietokomer PCE-TDS 200+ SR
- 2 x snímač teploty TF-RA330
- 1 x snímač prietoku PCE-TDS 200+ SR SENSOR (pár)
- 2 x 5 m prepojovací kábel
- 2 x odnímateľné sťahovacie pásky
- 1 * Napájací adaptér
- 1 x kábel USB-C
- 1x Ultrazvukový kontaktný gél
- 1 x PCE zvinovací meter
- 1 x plastové puzdro
- 1 * Návod na použitie
