PEAK-System Technik PCAN-MicroMod FD Analog I / O modul

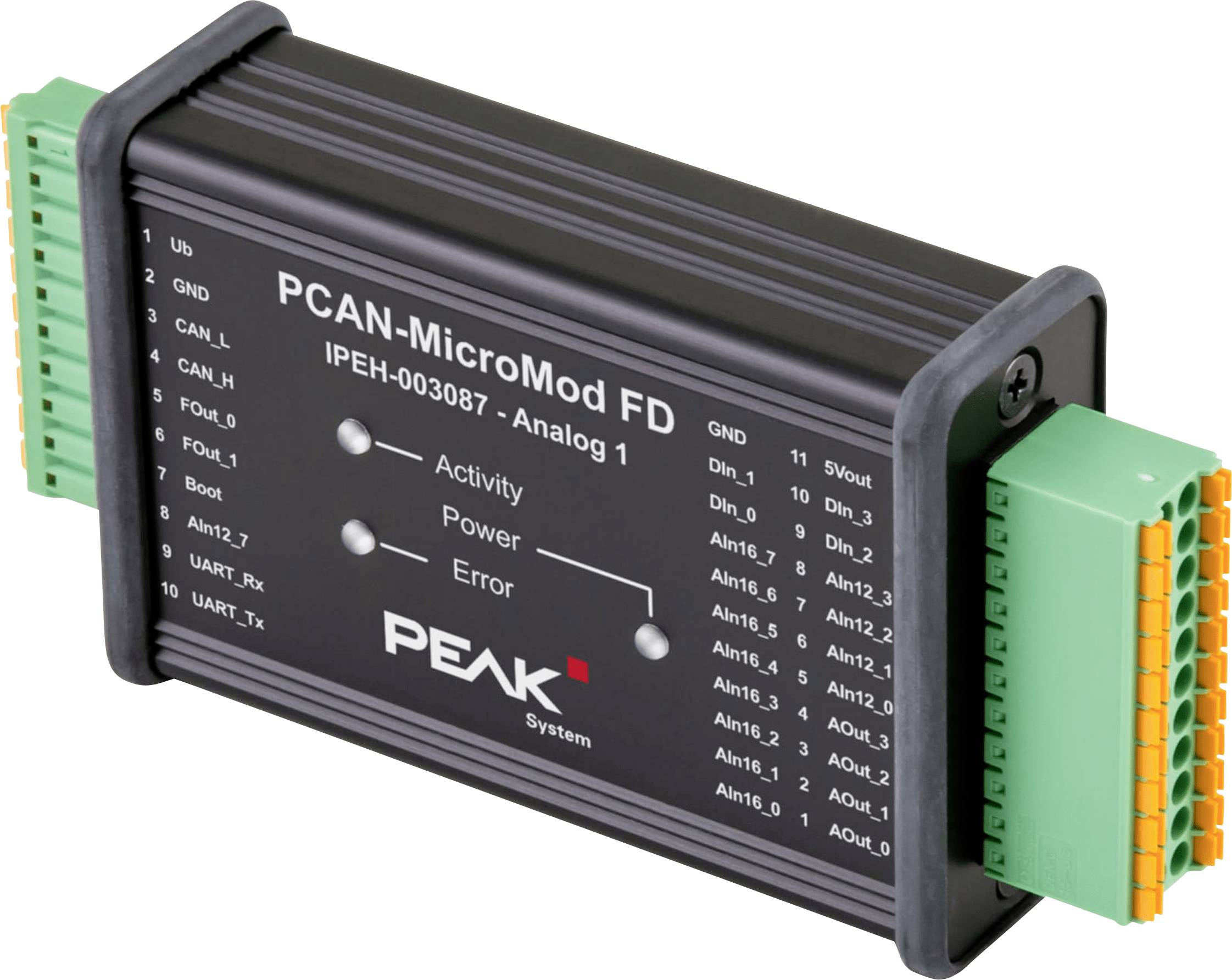

Čierne zariadenie označené „PCAN-MicroMod FD" s konektormi na oboch stranách, používané na integráciu zbernice CAN a signalizačnú funkcionalitu.

Kategória výrobku

I / O modul

Typ

PCAN-MicroMod FD Analog

Číslo výrobcu

IPEH-003087

Datasheety: (PDF)

Okamžité doručenie: Ut 13. 10.

1 Ks

Počet

Celkom (410,57 € / kus)

410,57 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konfigurovateľný modul CAN FD so zameraním na analógové vstupy/výstupy

Konfigurovateľný I/O modul so zameraním na analógové vstupy a výstupy pre siete CAN a CAN FD.
Kompaktná doska plošných spojov s pripojeným PCAN-MicroMod FD v hliníkovom puzdre a pružinovými svorkami pre CAN, I/O a napájanie
Jednoduchá konfigurácia pomocou priloženého softvéru pre Windows PCAN-MicroMod FD Configuration

Technické parametre

Bitové rýchlosti CAN/CAN FD: 20 kbit/s až 10 Mbit/s (ISO 11898-2)
2 frekvenčné výstupy s nastaviteľným frekvenčným rozsahom 0 až 20 kHz
Analógové vstupy: 8x 16-bitové rozlíšenie, 4x 12-bitové rozlíšenie, 1x monitorovanie napätia (0 až 30 V, 12-bitové)
Analógové výstupy: 4x 12-bitové rozlíšenie, nastaviteľný rozsah napätia od 0 do 5 V alebo od 0 do 10 V
4 digitálne vstupy, každý kanál konfigurovateľný s pull-up alebo pull-down.

Kategória výrobku: I / O modul

Typ: PCAN-MicroMod FD Analog

Číslo výrobcu: IPEH-003087

Na stiahnutie

Datasheet

Datasheet 3532753 PEAK-System Technik PCAN-MicroMod FD Analog I / O modul

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3532753 PEAK-System Technik PCAN-MicroMod FD Analog I / O modul

Popis

PCAN-MicroMod FD Analog je základná doska pripravená na použitie s pluginom PCAN-MicroMod FD, ktorý poskytuje periférie pre špecifické požiadavky. Pružinové svorky sa používajú na pripojenie CAN, I/O a napájania. Základná doska PCAN-MicroMod FD Analog sa zameriava na analógové vstupy a výstupy, ktoré sú vybavené príslušnými ochrannými obvodmi.
PCAN-MicroMod FD sa konfiguruje pomocou dodaného softvéru pre systém Windows. Okrem jednoduchého mapovania I/O na CAN ID sú k dispozícii aj funkčné bloky na spracovanie údajov. Konfigurácia vytvorená v počítači sa prenesie cez zbernicu CAN do PCAN-MicroMod FD, ktorý potom beží ako nezávislý uzol CAN. Na zbernici CAN je možné nezávisle konfigurovať viacero modulov.
