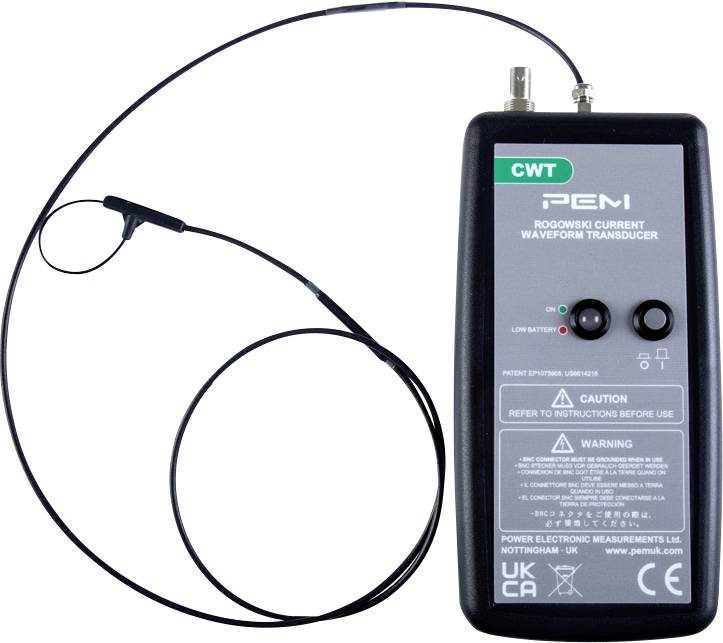

PEM CWT 015 Ultra Mini adaptér prúdových klieští Kalibrované podľa (ISO) Rozsah merania A / AC (rozsah): 30 A (max) flex
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 825,20 € / kus)
1 825,20 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Rogowského prúdová slučka série CWT Ultra Mini
- Merací rozsah A / AC max. 30 A.
- Dĺžka slučky 80 mm
- 1 m dĺžka kábla
- Slučka Ø 1,6 mm
Technické parametre
- Výstupný signál: 200 mV / A
- Rozsah rozovretia pre prúdové kliešte
80 mm
- Kategória výrobku
adaptér prúdových klieští
- Pripojenie typu A
BNC zásuvka
ISO
- Max. meraná hodnota A / AC
30 A
- Základná presnosť
2 %
- Napájanie
4 Mignon batérie (typ AA)
- Rozmer.
(d x š x v) 183 x 93 x 32 mm
- Meranie prúdu
AC
- Výstupný signál (max.)
6 V
- Šírka
93 mm
- V
32 mm
- Dĺžka
183 mm
- Vlastnosti
flexibilné
Na stiahnutie
Datasheet
Datasheet 2387580 PEM CWT 015 Ultra Mini adaptér prúdových klieští Kalibrované podľa (ISO) Rozsah merania A / AC (rozsah): 30 A (max) flex
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2387580 PEM CWT 015 Ultra Mini adaptér prúdových klieští Kalibrované podľa (ISO) Rozsah merania A / AC (rozsah): 30 A (max) flex
Popis
Prúdové slučky Rogowski série CWT Ultra Mini sa vytvárajú ľahko, sú prakticky bez reakcie, ideálne pre náročné situácie pri inštalácii, izolované do 1 200 V a necitlivé na nadprúd. Môžu byť použité na meranie prúdových kriviek pomocou rýchlych prúdových impulzov, spínacích hrán alebo sínusových alebo sínusových prúdových kriviek. Rogowski cievky série CWT Ultra Mini od PEM sú vhodné pre vývojové a testovacie úlohy v zariadeniach a na komponentoch výkonovej elektroniky. Kombinujú pružnú, izolovanú a ľahko použiteľnú cievku s hrúbkou iba 1,6 mm so schopnosťou presne zaznamenávať veľmi rýchle prúdové krivky bez ohľadu na to, či sú sínusové, taktované alebo pulzné.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Získanie prúdových kriviek na polovodičových spínačoch
- Vývoj, testovanie a údržba výkonovej elektroniky
- Metrologické monitorovanie sínusových vysokofrekvenčných prúdov
- Meranie poruchových prúdov a kriviek vypínacieho prúdu
- Meranie impulzných prúdov
- Meranie striedavých prúdov so zložkami vysokého jednosmerného prúdu
- Meranie harmonických prúdu
- Meranie fázových alebo poruchových prúdov v trojfázových systémoch
Rozsah dodávky
- batérie
- Kábel BNC 0,5 m
- návod na použitie.
Rady
Pozorne skontrolujte, či všetky technické parametre zodpovedajú vašim želaným požiadavkám. (Dĺžka kábla, dĺžka slučky atď.). Je to nevyhnutné, pretože všetky cwt sú špecifické pre zákazníka a nemožno ich vymeniť.
