Pepperl+Fuchs LX-POEV 200KAD-ST-SG upravený zástrčkový konektor pre senzory - aktory, 310003, piny: 5, 3 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Norma zástrčky
CANopen- / DeviceNet
Strana pripojenia A
zástrčka M12, rovná
Strana pripojenia B
kábel, otvorený koniec
Počet pólov
5
Datasheety: (PDF)
64 Ks
Počet
Celkom (42,99 € / kus)
42,99 €
s DPH
Technické parametre
- Typ
LX-POEV 200KAD-ST-SG
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Norma zástrčky
CANopen- / DeviceNet
- Strana pripojenia A
zástrčka M12, rovná
- Strana pripojenia B
kábel, otvorený koniec
- Počet pólov
5
- Dĺžka kábla
3 m
- Materiál plášťa
PUR
- Menovité napätie
60 V/DC
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Vonkajší Ø
6 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
zástrčka
- Typ závitu, šírka pripojenie
M12 x 1
- Typ závitu, pripojenie kábla a montáž
M12 x 1
- Kódovanie
typ A
- Materiál kontaktu
au
- Kontaktná plocha
au
- Maximálny prierez
0.34 mm²
IP67
IP68
IP69
- Vlastnosti
možno použiť pre vlečenie
- Min. teplota
-50 °C
- Max. teplota
105 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
310003
- Obsah
1 ks
- Priemer
6 mm
- Ø kábla do
6 mm
- Priemer kábla (rozsah)
6 mm (max)
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0,34 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2630280 Pepperl+Fuchs LX-POEV 200KAD-ST-SG upravený zástrčkový konektor pre senzory - aktory, 310003, piny: 5, 3 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2630280 Pepperl+Fuchs LX-POEV 200KAD-ST-SG upravený zástrčkový konektor pre senzory - aktory, 310003, piny: 5, 3 m, 1 ks
Popis

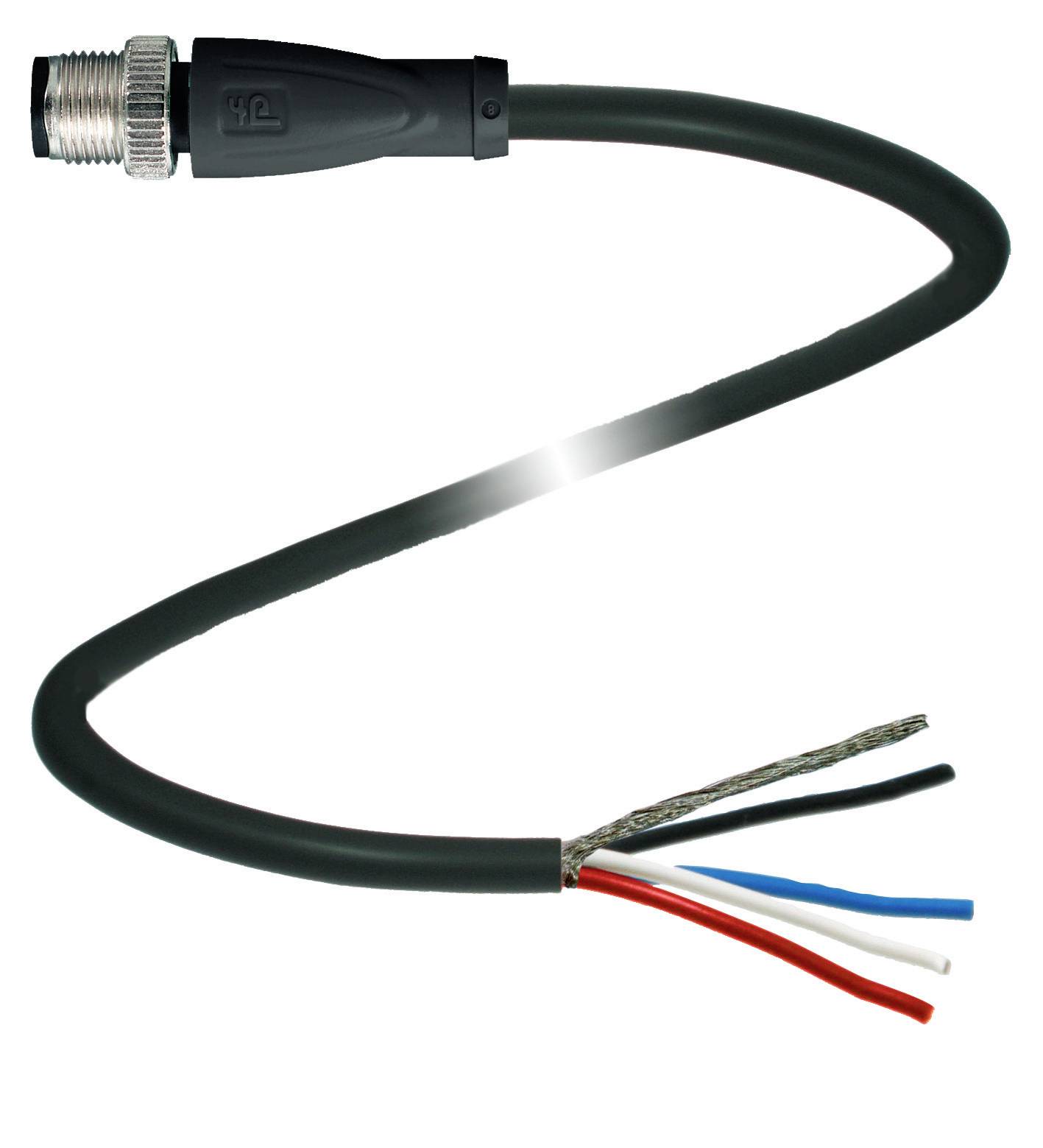

Kábel zbernice DeviceNet/CANOpen konektor kábla M12 rovný; A-kódovaný 5-kolíkový, PUR kábel 4-žilový, krútený pár, čierny; tienené, UL-schválené, vhodné pre vlečné reťaze, vonkajšie; Dĺžka: 3m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zástrčka
- Dizajn: M12
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 5
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: voľný koniec kábla
- Číslo súboru UL: E231213
- elektrické údaje
- Prevádzkové napätie: Max 48VAC / 60VDC
- Prevádzkový prúd: Max 4A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Horľavosť: UL 1581, IEC 60332-1-2
- Bez halogénov: IEC 60754-1
- Chemická odolnosť: DIN EN 60811-2-1
- Odolnosť voči mikróbom: DIN EN 50525-2-21 / DIN VDE 0282-10
- Odolnosť proti hydrolýze: DIN EN 50525-2-21
- Odolnosť voči olejom: DIN EN 60811-2-1
- Schválenia a certifikáty
- Schválenie UL: AWM STYLE 21924/11558 105°C 300V AWM IA/B 105°C 300V FT2 (kábel)
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -50 ... 105 °C (-58 ... 221 °F)
- Flexibilný kábel: -30 ... 105 °C (-22 ... 221 °F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,6 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie
- Cykly párenia: min. 100
- Tienenie: tienenie pripojené na kolík 1 a skrutkové spojenie
- Stupeň krytia: IP67 / IP68 / IP69
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
- Priemer puzdra: 6 mm
- polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla s jedným ohybom
- Pevné uloženie plášťa: max 80 N / 500 mm
- Farba plášťa: čierna (podobná RAL 9005)
- Počet jadier: 4
- Prierez drôtu: 0,34 mm 2
- Farba vodiča: Vodič 2: červený | Vodič 3: čierny | Drôt 4: biely | Vodič 5: modrý
- Štruktúra jadra: 19 x 0,15 mm Ø | skrútené do párov, aby vytvorili hviezdnu štvoricu
- Štít: Cu oplet, pocínovaný, 85% pokrytie
- Dĺžka: 3 m
- Skratka kábla: Li 9Y C11Y 2 x 2 x 0,34
- Vhodnosť ťahacej reťaze
- Cykly ťažnej reťaze: minimálne 3 000 000
- Rýchlosť pojazdu: max 2,5 m/s
- Dojazd: 0,51 m
- Zrýchlenie: 12 m/s max 2 materiál
- Sloboda LABS: áno
- Bez halogénov: áno
- Konektor
- Skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, čierne
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PUR na báze polyéteru
- Izolácia jadra: PP
- Odolnosť voči slanej vode: áno
- Odolnosť voči oleju: áno
- Odolnosť voči mikróbom: áno
- Odolnosť proti hydrolýze: áno
- Horľavosť: FT2
