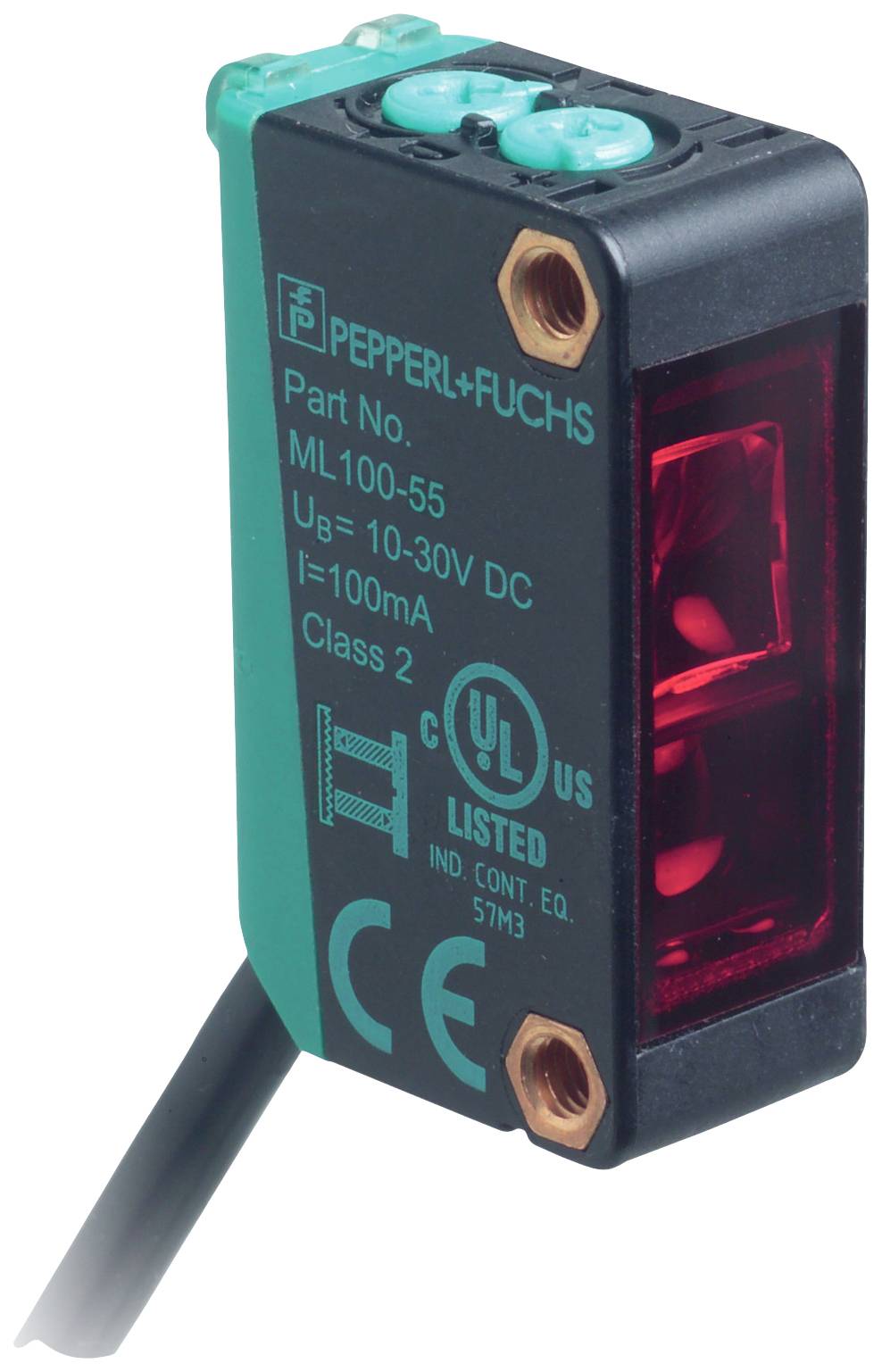

Pepperl+Fuchs ML100-55-G/103/115 reflexná svetelná závora, 297836, spínanie za svetla, 10 - 30 V/DC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexná svetelná závora
Funkcia
spínanie za svetla
Prevádzkové napätie max.
30 V/DC
Pripojenie
kábel
Typ
ML100-55-G/103/115
Datasheety: (PDF)
Počet
Celkom (105,68 € / kus)
105,68 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexná svetelná závora
- Typ
ML100-55-G/103/115
- Funkcia
spínanie za svetla
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
0.5 ms
- Typ kontaktu
1 PNP
- Výstupy
PNP
- Spínacia frekvencia
1000 Hz
- Pripojenie
kábel
- Dĺžka kábla
2 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
- Výstup svetla
axiálne
2.5 m
- Vlastnosti
LED kontrolka
- Min. teplota
-30 °C
- Max. teplota
60 °C
- Šírka
11 mm
- V
31 mm
- Hĺbka
20 mm
- Rozmer.
(š x v x h) 11 x 31 x 20 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628876 Pepperl+Fuchs ML100-55-G/103/115 reflexná svetelná závora, 297836, spínanie za svetla, 10 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628876 Pepperl+Fuchs ML100-55-G/103/115 reflexná svetelná závora, 297836, spínanie za svetla, 10 - 30 V/DC, 1 ks
Popis
Prevádzkový rozsah: 0 ... 2,5 m, svetelný žiarič: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 1 PNP výstup, skratuvzdorné, chránené proti prepólovaniu, otvorený kolektor, typ spínania: typ spínania snímača je možné prepínať. Stav dodávky je: spínanie svetla, pripojenie: pevný kábel 2 m, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -30 ... 60 °C (-22 ... 140F)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 2,5 m
- Vzdialenosť reflektora: 0,05 ... 2,5 m
- Limitný dosah: 2,5m
- Referenčný objekt: Reflektor H50
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Polarizačný filter: áno
- Priemer svetelného bodu: cca 180 mm vo vzdialenosti 2,5 m
- Uhol otvorenia: cca 4°
- Vyžarovanie svetla: čelné
- Limit okolitého svetla: EN 60947-5-2:2007+A1:2012
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 860 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: Sieť zapnutá (Napájanie zapnuté) Teach-In: LED žltá/zelená; blikanie vo fáze; Chyba učenia 2,5 Hz: LED žltá/zelená; protifázové blikanie; 8,0 Hz
- Funkčný displej: LED žltá: svieti, keď je vysielaný lúč vypnutý, keď je lúč prerušený
- Obslužné prvky: otočný spínač zaučenia
- Ovládanie: Prepínanie svetla/tmy je prednastavené na prepínanie svetla
- Úrovne detekcie kontrastu: 18 % – číre sklenené fľaše | 40% - farebné sklo alebo nepriehľadné materiály | nastaviteľné pomocou zaučovacieho spínača |
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 20 mA
- VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: prepnutie svetla
- Výstup signálu: 1 výstup PNP, skratuvzdorný, ochrana proti prepólovaniu, otvorený kolektor
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 1000 Hz
- Čas odozvy: 0,5 ms
- zhoda
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Uznanie UL: zdroj cULus Listed, Class 2 alebo UL List s výstupom s obmedzeným napätím s (prípadne integrovanou) poistkou (max. 3,3 A podľa UL248), kryt typu 1
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -30 ... 60 °C (-22 ... 140F)
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 11 mm
- Výška púzdra: 31 mm
- Hĺbka púzdra: 20 mm
- Ochranný druh IP67
- Pripojenie: pevný kábel 2 m
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 50 g
- Uťahovací moment pre upevňovacie skrutky: 0,6 Nm
- Dĺžka kábla: 2 m
