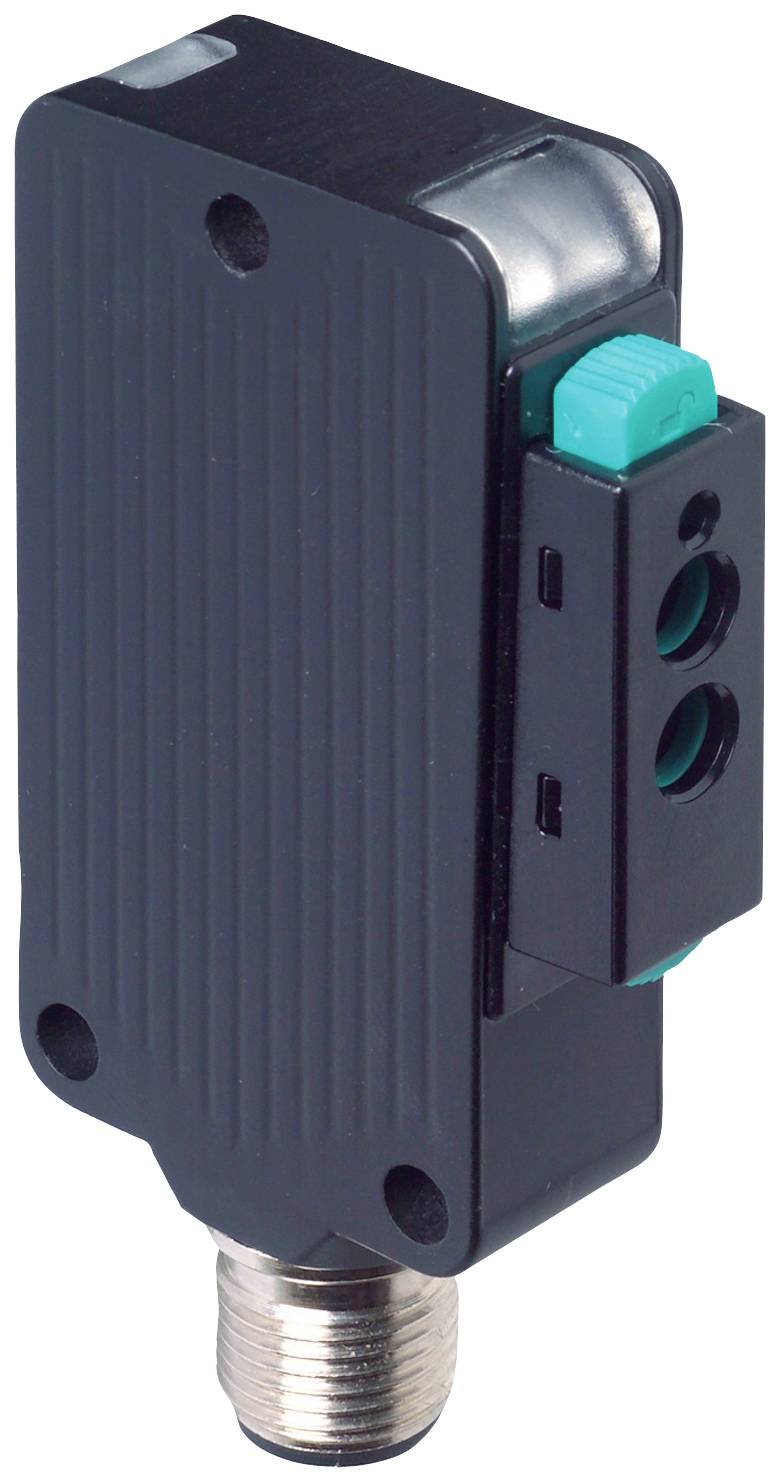

Pepperl+Fuchs MLV41-LL-IR-1347 Optický senzor 1 ks 1 PNP (d x š x v) 13.6 x 31 x 56.5 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
Optický senzor
Min. prevádzkové napätie
10 V/DC
Prevádzkové napätie max.
30 V/DC
Typ
MLV41-LL-IR-1347
Datasheety: (PDF)
Počet
Celkom (378,05 € / kus)
378,05 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
Optický senzor
- Typ
MLV41-LL-IR-1347
- Obsah
1 ks
- Vlastnosti
S podsvietením
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
1 PNP
- Spínacie napätie (max.)
30 V/DC
- Spínací prúd (max.)
100 mA
- Pripojenie
zástrčka M12
IP67
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Dĺžka
13.6 mm
- Šírka
31 mm
- V
56.5 mm
- Rozmer.
(d x š x v) 13.6 x 31 x 56.5 mm
- Bezdrôtové nabíjanie function
nie
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2627633 Pepperl+Fuchs MLV41-LL-IR-1347 Optický senzor 1 ks 1 PNP (d x š x v) 13.6 x 31 x 56.5 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2627633 Pepperl+Fuchs MLV41-LL-IR-1347 Optický senzor 1 ks 1 PNP (d x š x v) 13.6 x 31 x 56.5 mm Piece
Popis
Rozsah snímania: na čierno (6 %): do 55 mm na bielom Kodak, stupeň odrazu 90 %: do 160 mm so svetlovodom LLR 04-1.6-0.5-WC3, svetelný žiarič: IRED, typ svetla: infračervené , striedavé svetlo, 880 nm , Signálny výstup: 1 PNP výstup, skratuvzdorný, chránený proti prepólovaniu, otvorený kolektor, typ spínania: svetlo/tma prepínateľné : Zástrčka zariadenia M12 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -20 ... 60 °C (-4 ... 140F)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Vzdialenosť snímania: na čierno (6%): až 55 mm | na Kodak white, stupeň odrazu 90%: do 160 mm | so svetlovodom LLR 04-1,6-0,5-WC3
- Rozsah nastavenia: 0 ... 160 mm na bielej farbe Kodak, odrazivosť 90 %
- Referenčný objekt: 100 mm x 100 mm na bielom Kodak, stupeň odrazu 90 %
- Svetelný žiarič: IRED
- Typ svetla: infračervené, striedavé svetlo, 880 nm
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 770 hod
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená, staticky svieti napájanie, displej nízkeho napätia: LED zelená pulzujúca (cca 0,8 Hz), skrat: LED zelená bliká (cca 4 Hz)
- Funkčný displej: LED žltá, svieti, keď je prijímač osvetlený; bliká, keď je výkonová rezerva podkročená
- Ovládanie: nastavenie citlivosti, prepínanie svetlo/tma
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- Prúd naprázdno: 40 mA max
- VÝCHOD
- Typ spínania: prepínanie svetlo/tma prepínateľné | Typy spínania uvedené v časti "Elektrické pripojenie" platia pre prepínač H/D v polohe "L" (prepínač svetiel).
- Výstup signálu: 1 výstup PNP, skratuvzdorný, ochrana proti prepólovaniu, otvorený kolektor
- Spínané napätie: max 30 V DC
- spínací prúd: max. 100 mA
- Pokles napätia: ≤ 2,5 V DC
- Frekvencia spínania: 1000 Hz
- Čas odozvy: 0,5 ms
- zhoda
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Trieda ochrany: II, menovité napätie ≤ 50 V AC so stupňom znečistenia 1-2 podľa IEC 60664-1 Funkčná izolácia podľa DIN EN 50178
- Schválenie UL: cULus Listed 57M3 (iba v spojení s napájacím zdrojom UL triedy 2; kryt typu 1)
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -20 ... 60 °C (-4 ... 140F)
- Skladovacia teplota: -40 ... 75 °C (-40 ... 167 stupňov F)
- mechanické údaje
- Šírka púzdra: 31 mm
- Výška púzdra: 56,5 mm
- Hĺbka púzdra: 13,6 mm
- Adaptér z optických vlákien: 04
- Ochranný druh IP67
- Pripojenie: konektor zariadenia M12 x 1, 4-pin
- materiál
- Kryt: hliník, povlak Delta-Seal
- Výstup svetla: pripojenie z optických vlákien
- Konektor: kov
- Hmotnosť: 50 g
