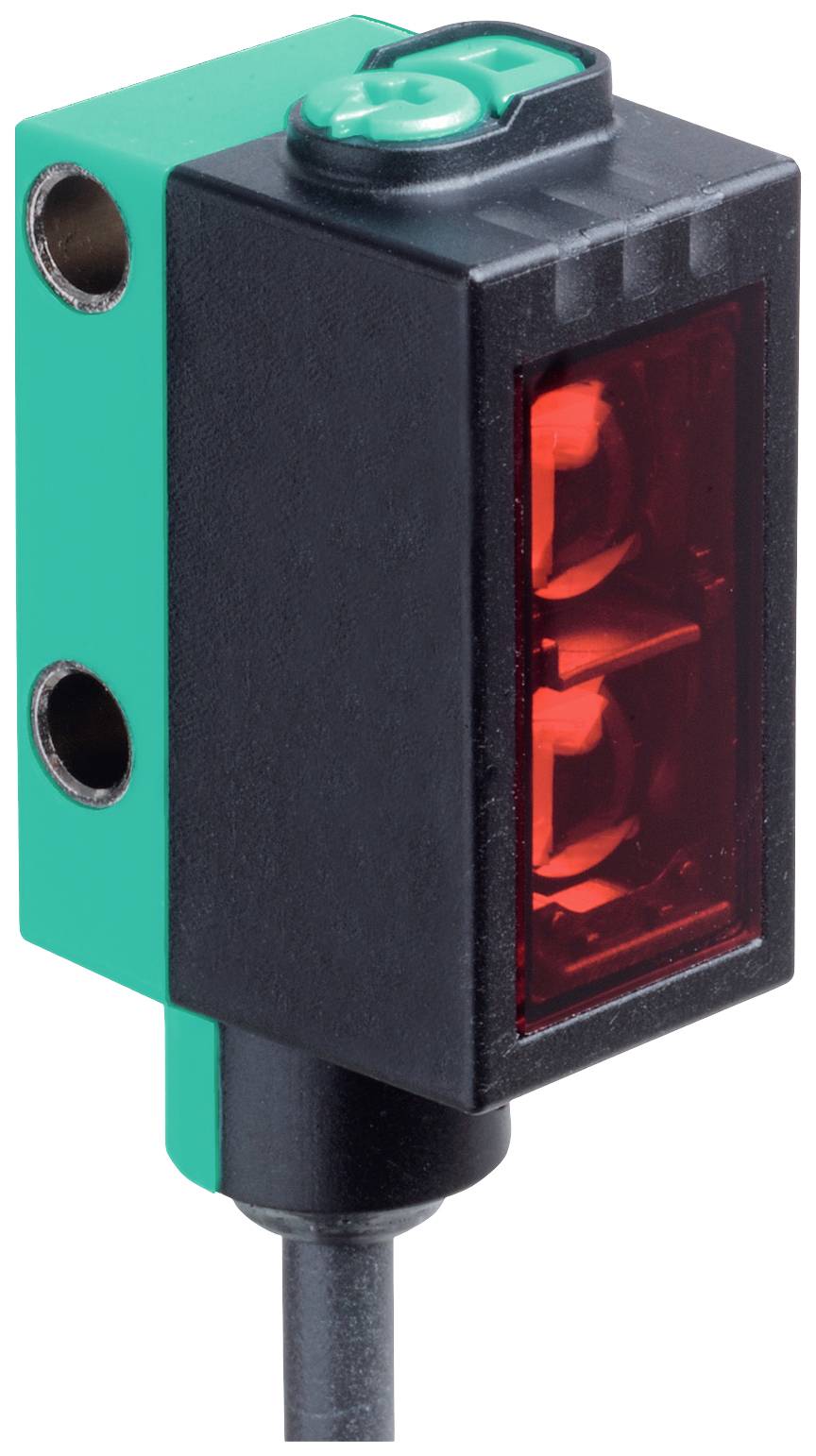

Pepperl+Fuchs OBD1000-R101-2EP-IO-0,3M-V31 reflexné svetelný snímač, 267075-100045, spínanie za svetla, 10 - 30 V/DC, 1
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexné svetelný snímač
Funkcia
spínanie za svetla
Prevádzkové napätie max.
30 V/DC
Pripojenie
M8, 4-pólové
Typ
OBD1000-R101-2EP-IO-0,3M-V31
Datasheety: (PDF)
Počet
Celkom (97,55 € / kus)
97,55 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexné svetelný snímač
- Typ
OBD1000-R101-2EP-IO-0,3M-V31
- Funkcia
spínanie za svetla
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
0.5 ms
- Typ kontaktu
1 spínací
- Výstupy
NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač
- Spínacia frekvencia
1000 Hz
- Pripojenie
M8, 4-pólové
- Dĺžka kábla
0.3 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
1000 mm
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
13.9 mm
- V
33.8 mm
- Hĺbka
18.3 mm
- Rozmer.
(š x v x h) 13.9 x 33.8 x 18.3 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2627788 Pepperl+Fuchs OBD1000-R101-2EP-IO-0,3M-V31 reflexné svetelný snímač, 267075-100045, spínanie za svetla, 10 - 30 V/DC, 1
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2627788 Pepperl+Fuchs OBD1000-R101-2EP-IO-0,3M-V31 reflexné svetelný snímač, 267075-100045, spínanie za svetla, 10 - 30 V/DC, 1
Popis
Rozsah snímania: 2 ... 1000 mm, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C /Q = pin 4), typ spínania: typ spínania snímača je možné prepínať. Stav dodávky je: C/Q - Pin4: NPN NO kontakt / spínanie svetla, PNP NC kontakt / tmavé spínanie, IO-Link /Q - Pin2: NPN kontakt NC / tmavé spínanie, PNP NO kontakt / spínanie svetla, pripojenie: pevné kábel 300 mm s konektorom M8 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -25 ... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Rozsah snímania: 2 ... 1000 mm
- Rozsah skenovania min.: 20 ... 50 mm
- Rozsah nastavenia: 50 ... 1000 mm
- Referenčný objekt: štandardná biela, 100 mm x 100 mm
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Priemer svetelného bodu: cca 65 mm vo vzdialenosti 1000 mm
- Uhol otvorenia: 3,7°
- Limit okolitého svetla: EN 60947-5-2
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 724 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčný displej: LED žltá: | statický na - objekt detekovaný | statické vypnutie - objekt nebol rozpoznaný
- Ovládanie: prepínanie svetlo/tma
- Ovládanie: Nastavovač rozsahu snímania
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 25 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Verzia IO-Link: 1.1
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 1 bit | Výstup procesných dát 2 bity
- Podpora režimu SIO: áno
- ID zariadenia: 0x110101 (1114369)
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / prepínanie svetla, PNP normálne zatvorené / tmavé prepínanie, IO-Link | /Q - Pin2: NPN normálne zatvorené / tmavé prepínanie, PNP normálne otvorené / prepínanie svetla
- Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 1000 Hz
- Čas odozvy: 0,5 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -25... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 13,9 mm
- Výška púzdra: 33,8 mm
- Hĺbka púzdra: 18,3 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 300 mm s konektorom M8 x 1, 4-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 10 g
- Dĺžka kábla: 0,3 m
