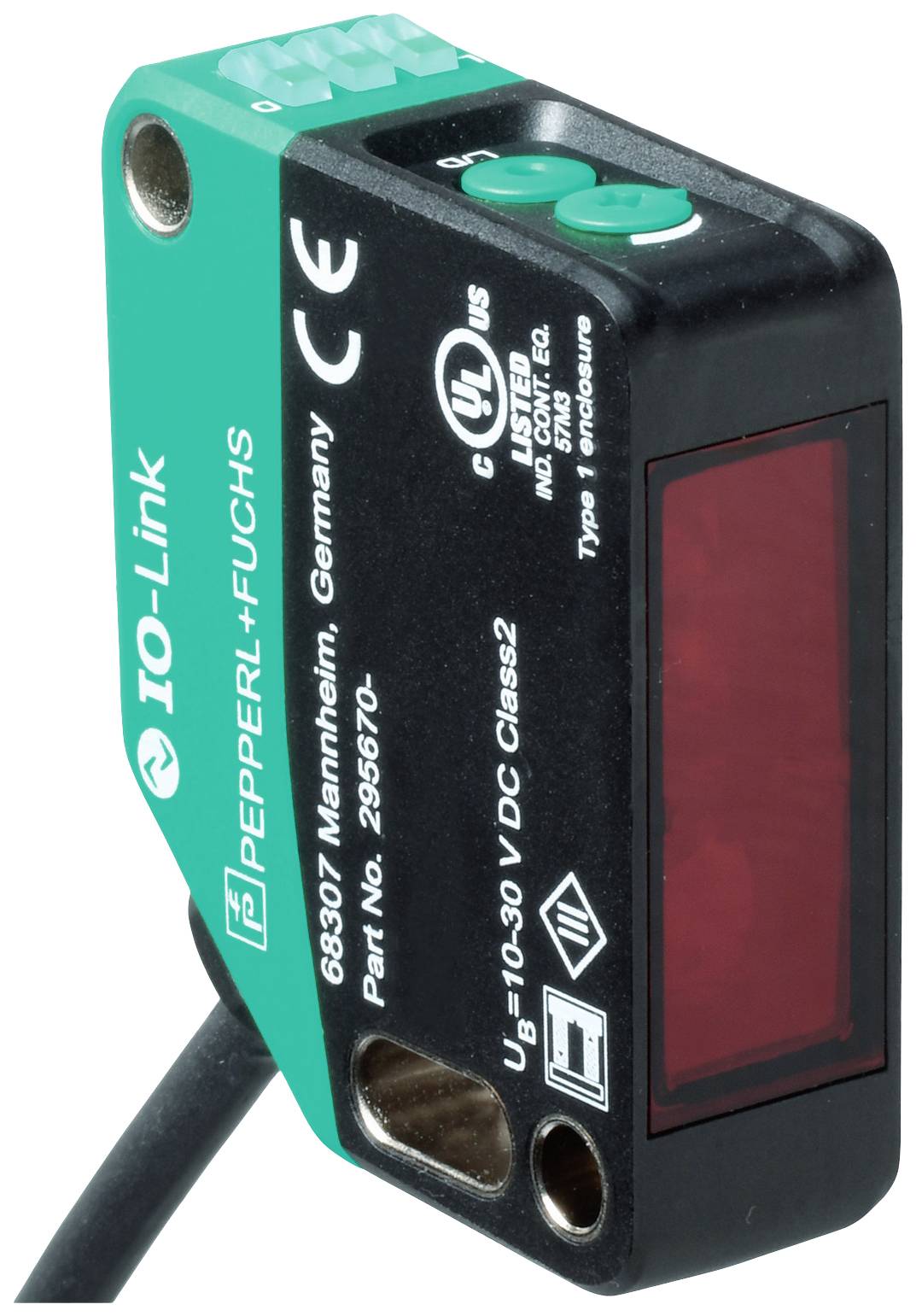

Pepperl+Fuchs OBD1400-R200-2EP-IO reflexné svetelný snímač, 295670-100004, protitakt s inverziou, spínanie za tmy, retro
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexné svetelný snímač
Funkcia
spínanie za tmy
retroreflexná
zaclonenie pozadia
prepínač
spínanie za svetla
Prevádzkové napätie max.
30 V/DC
Pripojenie
kábel
Typ
OBD1400-R200-2EP-IO
Datasheety: (PDF)
Počet
Celkom (126,01 € / kus)
126,01 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexné svetelný snímač
- Typ
OBD1400-R200-2EP-IO
- Vyhotovenie (senzory)
protitakt s inverziou
- Funkcia
spínanie za tmy
retroreflexná
zaclonenie pozadia
prepínač
spínanie za svetla
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
0.5 ms
- Výstupy
NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač
- Spínacia frekvencia
1000 Hz
- Pripojenie
kábel
- Dĺžka kábla
2 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
1400 mm
- Vlastnosti
S podsvietením
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
15 mm
- V
50.6 mm
- Hĺbka
41.7 mm
- Rozmer.
(š x v x h) 15 x 50.6 x 41.7 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2629363 Pepperl+Fuchs OBD1400-R200-2EP-IO reflexné svetelný snímač, 295670-100004, protitakt s inverziou, spínanie za tmy, retro
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2629363 Pepperl+Fuchs OBD1400-R200-2EP-IO reflexné svetelný snímač, 295670-100004, protitakt s inverziou, spínanie za tmy, retro
Popis
Rozsah snímania: 2 ... 1400 mm, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C /Q = BK), typ spínania: typ spínania snímača je možné prepínať. Stav dodávky je: C/Q - BK: kontakt NPN NO / spínanie svetla, kontakt PNP NC / tmavé spínanie, IO-Link /Q - WH: kontakt NPN NC / tmavé spínanie, PNP NO kontakt / spínanie svetla, pripojenie: 2 m pevný kábel, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Rozsah snímania: 2 ... 1400 mm
- Rozsah skenovania min.: 100 ... 200 mm
- Rozsah skenovania max.: 2 ... 1400 mm
- Rozsah nastavenia: 200 ... 1400 mm
- Referenčný objekt: štandardná biela, 100 mm x 100 mm
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Priemer svetelného bodu: cca 50 mm vo vzdialenosti 1400 mm
- Uhol otvorenia: 2°
- Limit vonkajšieho svetla: EN 60947-5-2: 60000 lux
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 724 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčný displej: LED žltá: | statický na - objekt detekovaný | statické vypnutie - objekt nebol rozpoznaný
- Ovládanie: prepínanie svetlo/tma
- Ovládanie: Nastavovač rozsahu snímania
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 18 mA pri 24 V prevádzkovom napätí
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = BK)
- Verzia IO-Link: 1.1
- Profil zariadenia: Identifikácia a diagnostika | Typ inteligentného snímača 2.4
- ID zariadenia: 0x111101 (1118465)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 1 bit | Výstup procesných dát 2 bity
- Podpora "SIO Mode": áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - BK: NPN NO kontakt / spínanie svetla, PNP NC kontakt / tmavé spínanie, IO-Link | /Q - WH: NPN NC kontakt / tmavé spínanie, PNP NO kontakt / spínanie svetla
- Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 1000 Hz
- Čas odozvy: 0,5 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -20... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 15 mm
- Výška púzdra: 50,6 mm
- Hĺbka púzdra: 41,7 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: 2 m pevný kábel
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 73 g
- Dĺžka kábla: 2 m
