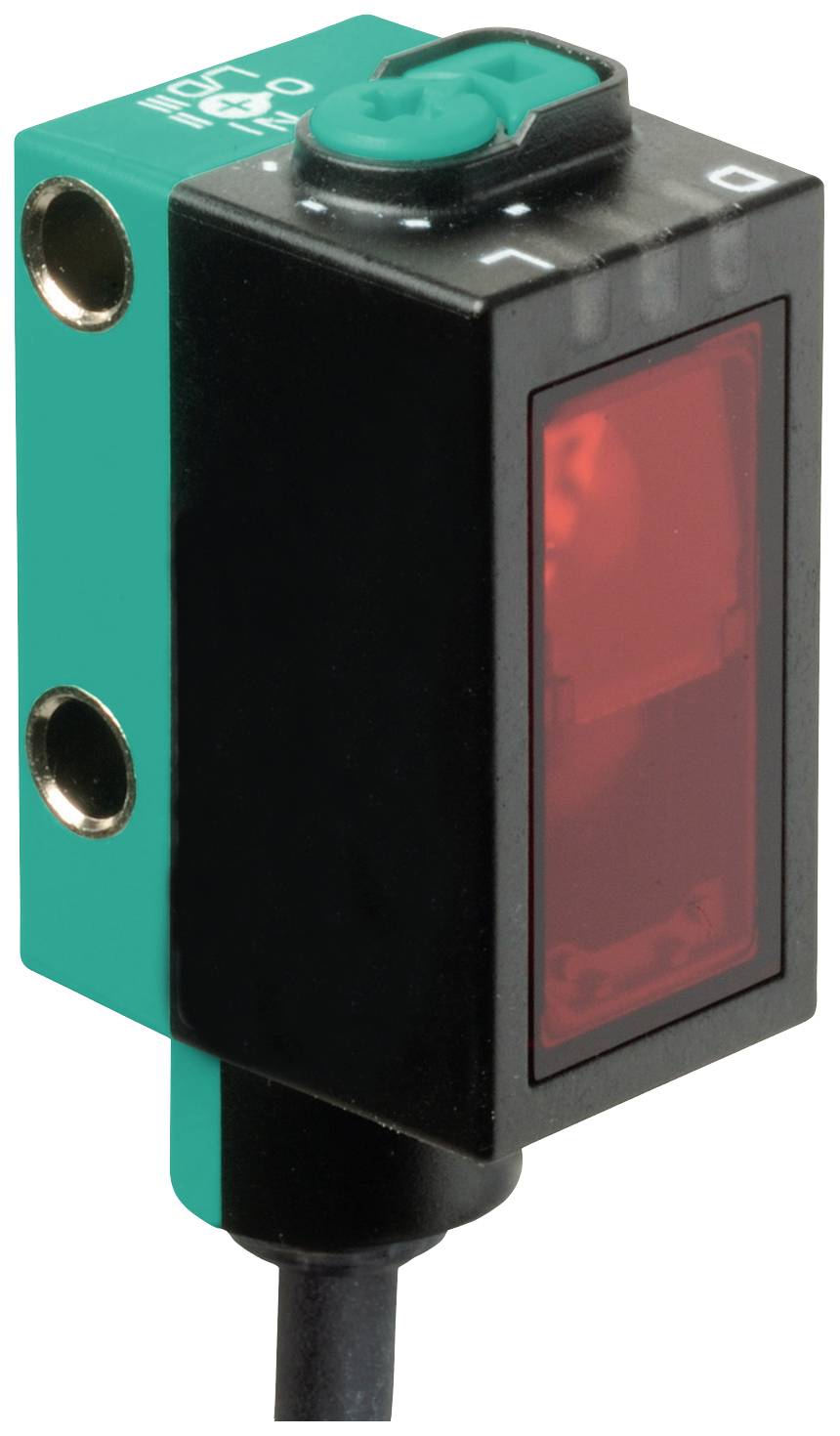

Pepperl+Fuchs OBG5000-R101-2EP-IO-0,3M-V31 reflexná svetelná závora, 267075-100068, protitakt s inverziou, Teach-In, 10
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexná svetelná závora
Funkcia
Teach-In
Prevádzkové napätie max.
30 V/DC
Pripojenie
M8, 4-pólové
Typ
OBG5000-R101-2EP-IO-0,3M-V31
Datasheety: (PDF)
Počet
Celkom (154,46 € / kus)
154,46 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexná svetelná závora
- Typ
OBG5000-R101-2EP-IO-0,3M-V31
- Vyhotovenie (senzory)
protitakt s inverziou
- Funkcia
Teach-In
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
1 ms
- Výstupy
NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač
- Spínacia frekvencia
500 Hz
- Pripojenie
M8, 4-pólové
- Dĺžka kábla
0.3 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
6 m
- Vlastnosti
S podsvietením
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Šírka
13.9 mm
- V
33.8 mm
- Hĺbka
18.3 mm
- Rozmer.
(š x v x h) 13.9 x 33.8 x 18.3 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628753 Pepperl+Fuchs OBG5000-R101-2EP-IO-0,3M-V31 reflexná svetelná závora, 267075-100068, protitakt s inverziou, Teach-In, 10
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628753 Pepperl+Fuchs OBG5000-R101-2EP-IO-0,3M-V31 reflexná svetelná závora, 267075-100068, protitakt s inverziou, Teach-In, 10
Popis
Prevádzkový rozsah: 0 ... 3,5 m v režime učenia ; 0... 5 m s polohou spínača "N", svetelný žiarič: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO- Link (cez C/Q = pin 4), typ spínania: typ spínania snímača je prepínateľný. Stav dodávky je: C/Q - Pin4: NPN NO kontakt / tmavé spínanie, PNP NC kontakt / spínanie svetla, IO-Link /Q - Pin2: NPN NC kontakt / spínanie svetla, PNP NO kontakt / tmavé spínanie, pripojenie: pevné kábel 300 mm s konektorom M8 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 3,5 m v režime učenia ; 0... 5 m s polohou spínača "N"
- Vzdialenosť reflektora: 0 ... 3,5 m v režime učenia ; 0... 5 m s polohou spínača "N"
- Limitný dosah: 6 m
- Referenčný objekt: Reflektor H85-2
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Priemer svetelného bodu: cca 170 mm vo vzdialenosti 3,5 m
- Uhol otvorenia: cca 5°
- Limit okolitého svetla: EN 60947-5-2
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 600 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčný displej: LED žltá: | statické zapnutie - voľná dráha svetla | vypnutý statický náboj - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
- Ovládanie: tlačidlo Teach-in
- Ovládanie: 5-polohový otočný prepínač na výber prevádzkových režimov
- Úrovne detekcie kontrastu: 10% - čisté, vodou naplnené PET fľaše | 18% - číre sklenené fľaše | 40% - farebné sklo alebo nepriehľadné materiály | nastaviteľné pomocou otočného spínača
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 25 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = kolík 4)
- Verzia IO-Link: 1.1
- ID zariadenia: 0x110A01 (1116673)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 2 bity | Výstup procesných dát 2 bity
- Podpora "SIO Mode": áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / tmavé prepínanie, PNP normálne zatvorené / prepínanie svetla, IO-Link | /Q - Pin2: NPN normálne zatvorené / prepínanie svetla, PNP normálne otvorené / tmavé spínanie
- Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 500 Hz
- Čas odozvy: 1 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Podmienky prostredia
- Teplota okolia: -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 13,9 mm
- Výška púzdra: 33,8 mm
- Hĺbka púzdra: 18,3 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 300 mm s konektorom M8 x 1, 4-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 17 g
- Dĺžka kábla: 0,3 m
