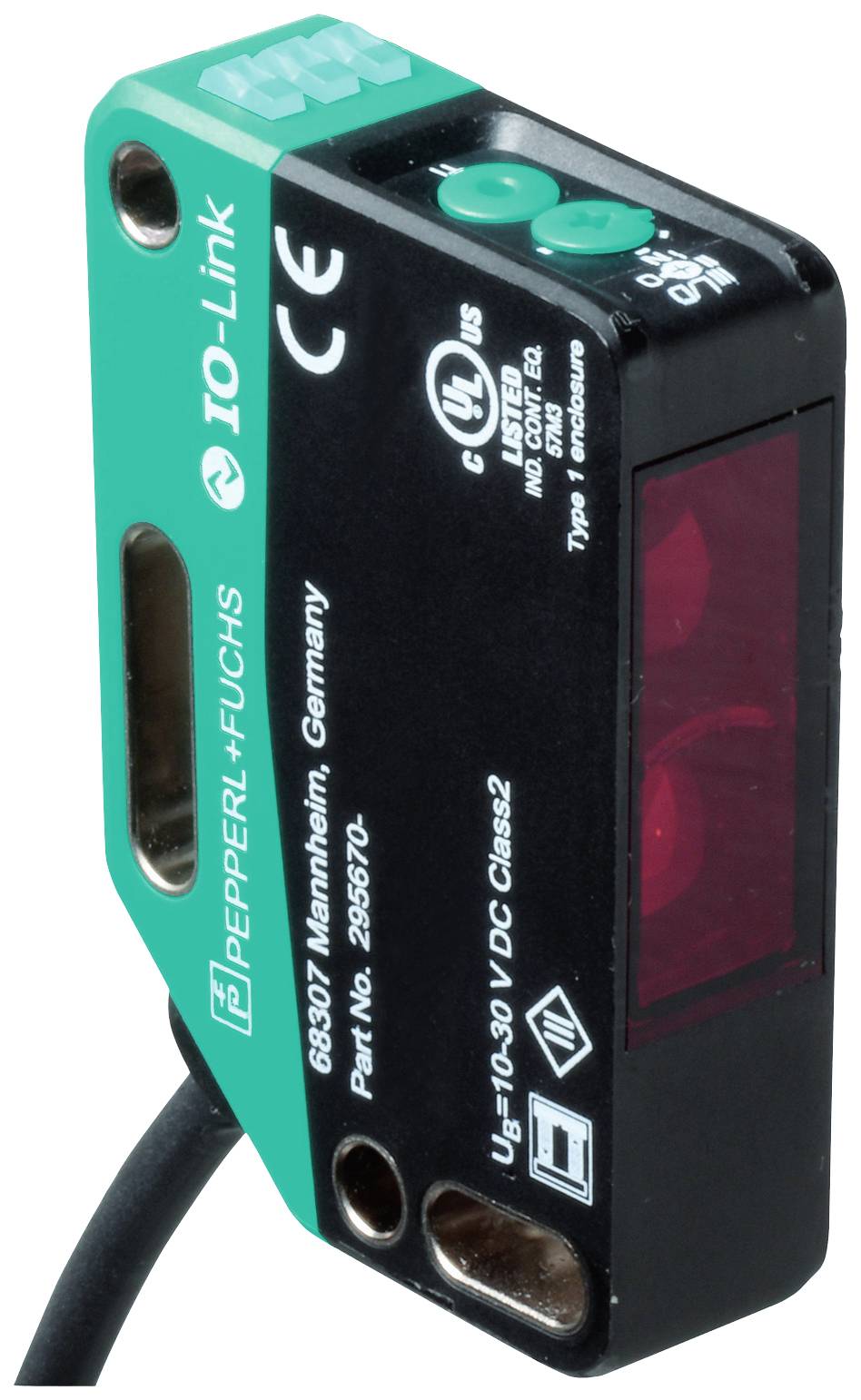

Pepperl+Fuchs OBG8000-R201-EP-IO-0,3M-V3 reflexná svetelná závora, 295670-100187, rozpoznanie kontrastu , 10 - 30 V/DC,
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexná svetelná závora
Funkcia
rozpoznanie kontrastu
Prevádzkové napätie max.
30 V/DC
Pripojenie
M8
Typ
OBG8000-R201-EP-IO-0,3M-V3
Datasheety: (PDF)
Počet
Celkom (170,72 € / kus)
170,72 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexná svetelná závora
- Typ
OBG8000-R201-EP-IO-0,3M-V3
- Funkcia
rozpoznanie kontrastu
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
1 ms
- Typ kontaktu
1 PNP
- Výstupy
NPN, zatvárač
PNP, otvárač
- Spínacia frekvencia
500 Hz
- Pripojenie
M8
- Dĺžka kábla
0.3 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
9 m
- Vlastnosti
LED kontrolka
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Šírka
15 mm
- V
61.7 mm
- Hĺbka
41.7 mm
- Rozmer.
(š x v x h) 15 x 61.7 x 41.7 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2629292 Pepperl+Fuchs OBG8000-R201-EP-IO-0,3M-V3 reflexná svetelná závora, 295670-100187, rozpoznanie kontrastu , 10 - 30 V/DC,
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2629292 Pepperl+Fuchs OBG8000-R201-EP-IO-0,3M-V3 reflexná svetelná závora, 295670-100187, rozpoznanie kontrastu , 10 - 30 V/DC,
Popis
Prevádzkový rozsah: 0 ... 5,6 m v režime učenia ; 0... 8 m s polohou spínača "N", svetelný zdroj: LED, typ svetla: červený, striedavé svetlo, signálny výstup: 1 výstup push-pull, skratuvzdorný, chránený proti prepólovaniu, odolný proti prepätiu, typ rozhrania: IO-Link (cez C/Q = pin 4), typ spínania: typ spínania snímača je prepínateľný. Stav pri dodaní je: C/Q - Pin4: NPN NO kontakt / tmavé spínanie, PNP NC kontakt / spínanie svetla, IO-Link, pripojenie: pevný kábel 300 mm so zástrčkou M8 x 1, 3-pin, prevádzkové napätie: 10 . .. 30 V DC, teplota okolia: -20 ... 60 °C (-4 ... 140F)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 5,6 m v režime učenia ; 0... 8 m s polohou spínača "N"
- Vzdialenosť reflektora: 0 ... 5,6 m v režime učenia ; 0... 8 m s polohou spínača "N"
- Limitný dosah: 9 m
- Referenčný objekt: Reflektor H85-2
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Polarizačný filter: áno
- Priemer svetelného bodu: cca 170 mm vo vzdialenosti 3,5 m
- Uhol otvorenia: cca 5°
- Limit vonkajšieho svetla: EN 60947-5-2: 18000 lux
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 600 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčný displej: LED žltá: | statické zapnutie - voľná dráha svetla | vypnutý statický náboj - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
- Ovládanie: tlačidlo Teach-in
- Ovládanie: 5-polohový otočný prepínač na výber prevádzkových režimov
- Úrovne detekcie kontrastu: 10% - čisté, vodou naplnené PET fľaše | 18% - číre sklenené fľaše | 40% - farebné sklo alebo nepriehľadné materiály | nastaviteľné pomocou otočného spínača
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 25 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- Profil zariadenia: Identifikácia a diagnostika | Typ inteligentného snímača 2.4
- ID zariadenia: 0x111A11 (1120785)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 2 bity | Výstup procesných dát 2 bity
- Podpora "SIO Mode": áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / tmavé prepínanie, PNP normálne zatvorené / prepínanie svetla, IO-Link |
- Výstup signálu: 1 výstup push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 500 Hz
- Čas odozvy: 1 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -20 ... 60 °C (-4 ... 140 °F) |
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 15 mm
- Výška púzdra: 61,7 mm
- Hĺbka púzdra: 41,7 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 300 mm s konektorom M8 x 1, 3-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 51 g
- Dĺžka kábla: 0,3 m
