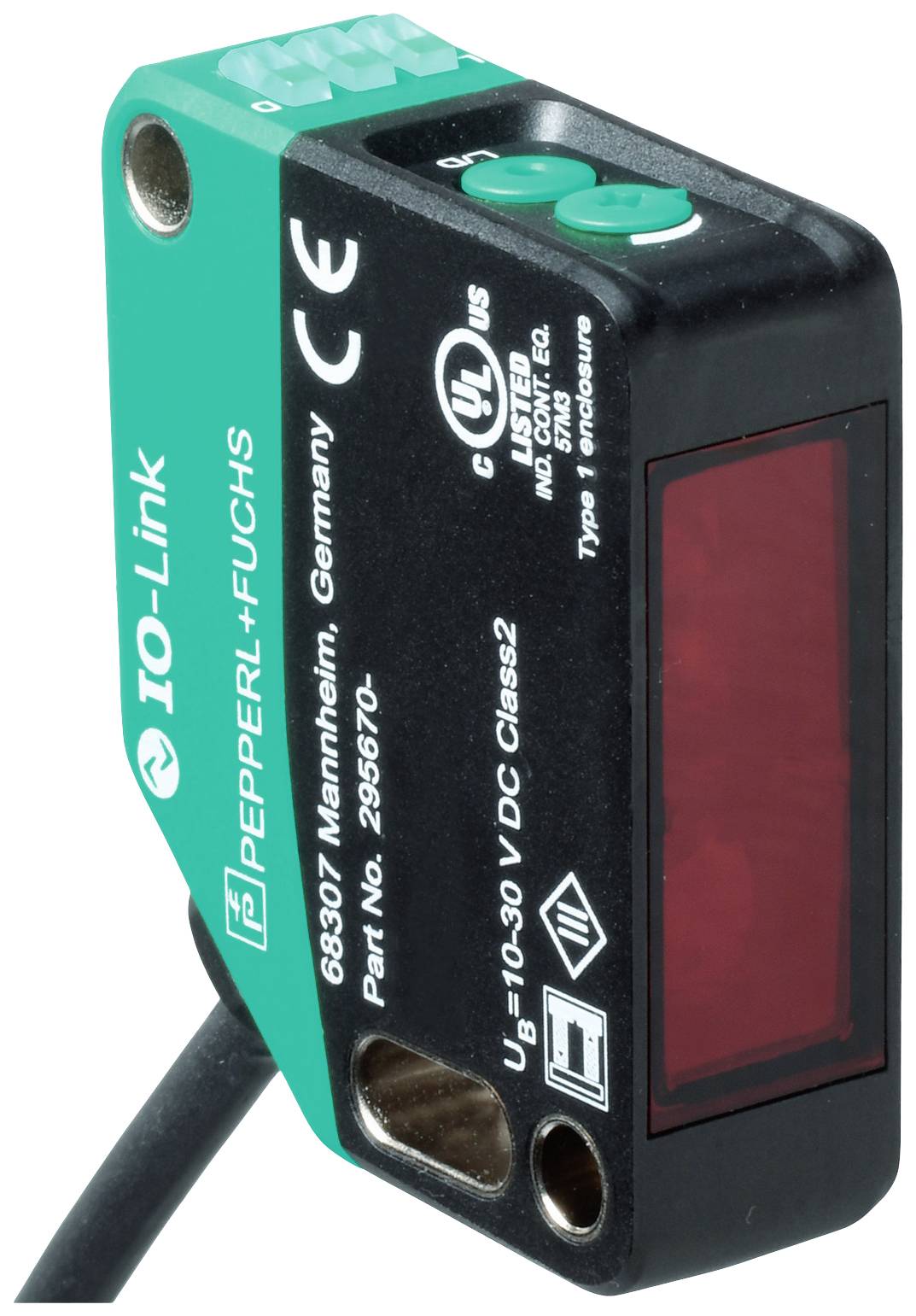

Pepperl+Fuchs OBR15M-R200-2EP-IO-0,3M-V1 reflexná svetelná závora, 295670-100013, spínanie za tmy, 10 - 30 V/DC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexná svetelná závora
Funkcia
spínanie za tmy
Prevádzkové napätie max.
30 V/DC
Pripojenie
M12, 4-pólové
Typ
OBR15M-R200-2EP-IO-0,3M-V1
Datasheety: (PDF)
Počet
Celkom (134,14 € / kus)
134,14 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexná svetelná závora
- Typ
OBR15M-R200-2EP-IO-0,3M-V1
- Funkcia
spínanie za tmy
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
0.5 ms
- Výstupy
NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač
- Spínacia frekvencia
1000 Hz
- Pripojenie
M12, 4-pólové
- Dĺžka kábla
0.3 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
18.5 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
15 mm
- V
50.6 mm
- Hĺbka
41.7 mm
- Rozmer.
(š x v x h) 15 x 50.6 x 41.7 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2629369 Pepperl+Fuchs OBR15M-R200-2EP-IO-0,3M-V1 reflexná svetelná závora, 295670-100013, spínanie za tmy, 10 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2629369 Pepperl+Fuchs OBR15M-R200-2EP-IO-0,3M-V1 reflexná svetelná závora, 295670-100013, spínanie za tmy, 10 - 30 V/DC, 1 ks
Popis
Prevádzkový rozsah: 0 ... 15 m, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C/Q = kolík 4), typ spínania: typ spínania snímača je možné prepínať. Stav dodávky je: C/Q - Pin4: NPN NO kontakt / tmavé spínanie, PNP NC kontakt / spínanie svetla, IO-Link /Q - Pin2: NPN NC kontakt / spínanie svetla, PNP NO kontakt / tmavé spínanie, pripojenie: pevné kábel 300 mm s konektorom M12 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 15 m
- Vzdialenosť reflektora: 0,02 ... 15 m
- Limitný dosah: 18,5 m
- Referenčný objekt: Reflektor H85-2
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Polarizačný filter: áno
- Priemer svetelného bodu: cca 520 mm vo vzdialenosti 15 m
- Uhol otvorenia: 2°
- Limit vonkajšieho svetla: EN 60947-5-2: 60000 lux
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 724 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčný displej: LED žltá: | statické zapnutie - svetelná dráha voľná | statická nehybnosť - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
- Ovládanie: prepínanie svetlo/tma
- Ovládanie: Nastavovač citlivosti
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 18 mA pri 24 V prevádzkovom napätí
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- Profil zariadenia: Identifikácia a diagnostika | Typ inteligentného snímača 2.4
- ID zariadenia: 0x111201 (1118721)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 2 bity | Výstup procesných dát 2 bity
- Podpora "SIO Mode": áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / tmavé prepínanie, PNP normálne zatvorené / prepínanie svetla, IO-Link | /Q - Pin2: NPN normálne zatvorené / prepínanie svetla, PNP normálne otvorené / tmavé spínanie
- Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 1000 Hz
- Čas odozvy: 0,5 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -20... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 15 mm
- Výška púzdra: 50,6 mm
- Hĺbka púzdra: 41,7 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 300 mm s konektorom M12 x 1, 4-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 45 g
- Dĺžka kábla: 0,3 m
