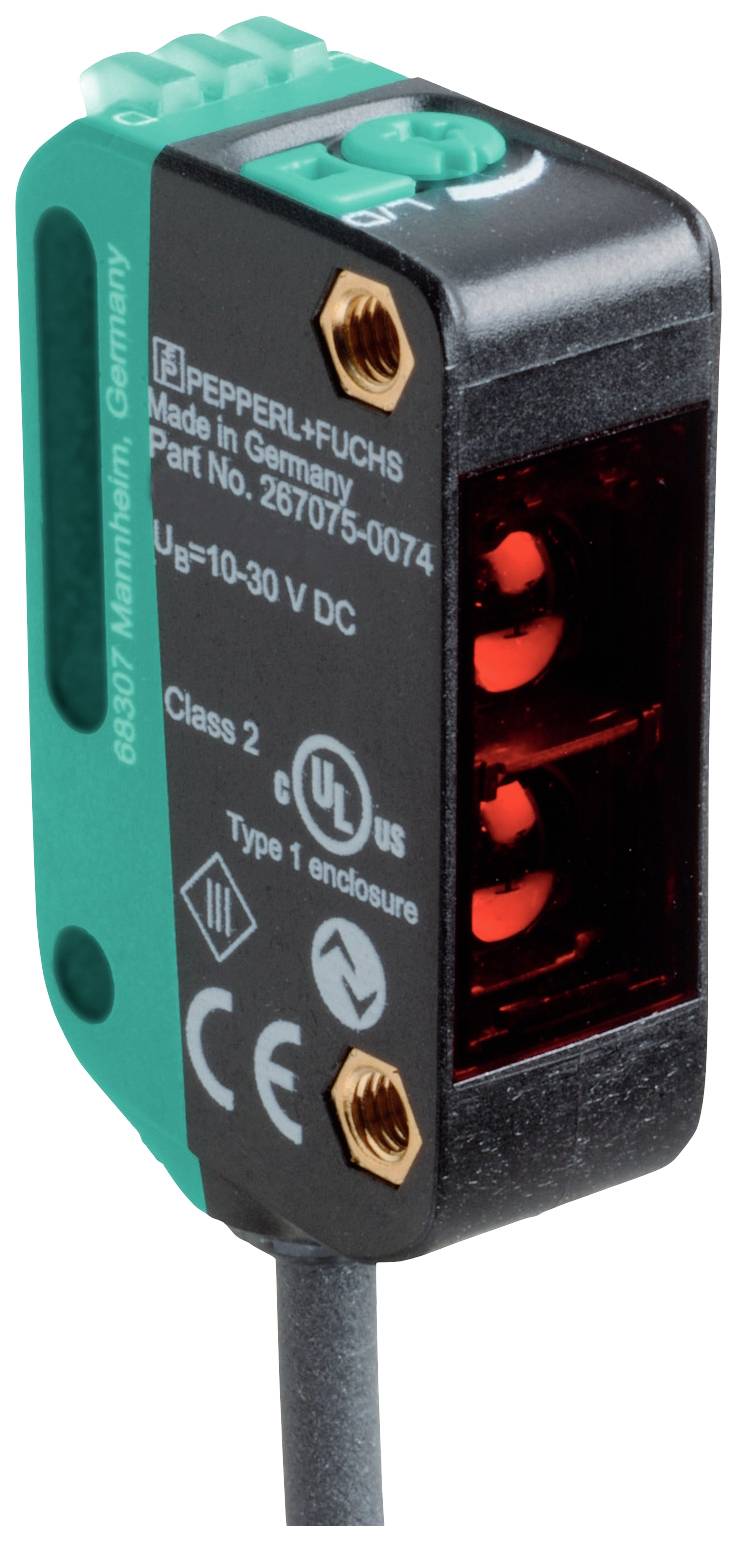

Pepperl+Fuchs OBR7500-R100-E5F-IO reflexná svetelná závora, 267075-100491, retroreflexná , 10 - 30 V/DC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
reflexná svetelná závora
Funkcia
retroreflexná
Prevádzkové napätie max.
30 V/DC
Pripojenie
kábel
Datasheety: (PDF)
Počet
Celkom (93,49 € / kus)
93,49 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
reflexná svetelná závora
- Typ
OBR7500-R100-E5F-IO
- Funkcia
retroreflexná
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
0.5 ms
- Typ kontaktu
1 PNP
- Výstupy
PNP, otvárač
PNP, zatvárač
- Spínacia frekvencia
1000 Hz
- Pripojenie
kábel
- Dĺžka kábla
2 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
10 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
11 mm
- V
37.1 mm
- Hĺbka
21.5 mm
- Rozmer.
(š x v x h) 11 x 37.1 x 21.5 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2627734 Pepperl+Fuchs OBR7500-R100-E5F-IO reflexná svetelná závora, 267075-100491, retroreflexná , 10 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2627734 Pepperl+Fuchs OBR7500-R100-E5F-IO reflexná svetelná závora, 267075-100491, retroreflexná , 10 - 30 V/DC, 1 ks
Popis
Prevádzkový rozsah: 0 ... 7,5 m, svetelný zdroj: LED, typ svetla: červené, striedavé svetlo, výstup signálu: 1 PNP, skratuvzdorné, chránené proti prepólovaniu, typ rozhrania: IO-Link (cez C/Q = pin 4), spínacie typ: je možné prepínať typ spínania snímača. Stav pri dodaní je: C/Q - BK: kontakt PNP NO / tmavé spínanie, výstup alarmu IO-Link - WH: kontakt PNP NC, pripojenie: 2 m pevný kábel, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -25 ... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 7,5 m
- Vzdialenosť reflektora: 0,03 ... 7,5 m
- Limitný dosah: 10 m
- Referenčný objekt: Reflektor H85-2
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Polarizačný filter: áno
- Priemer svetelného bodu: cca 65 mm vo vzdialenosti 1 m
- Uhol otvorenia: 3,7°
- Limit okolitého svetla: EN 60947-5-2
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 724 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčný displej: LED žltá: | statické zapnutie - svetelná dráha voľná | statická nehybnosť - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
- Ovládanie: prepínanie svetlo/tma
- Ovládanie: Nastavovač citlivosti
- Zobrazenie parametrov: IO-Link komunikácia: zelená LED krátko zhasne (1 Hz)
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 25 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- ID zariadenia: 0x110212 (1114642)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 2 bity | Výstup procesných dát 2 bity
- Podpora režimu SIO: áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Výstup pred poruchou: 1 PNP, neaktívny pri podkročení funkčnej rezervy po cca 5 s | Okamžite neaktívne, ak sa počas doby blikania vyskytnú 4 prerušenia lúča.
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - BK: PNP normálne otvorené / tmavé prepínanie, IO-Link | Výstup alarmu - WH: PNP normálne zatvorené
- Výstup signálu: 1 PNP, skratuvzdorný, chránený proti prepólovaniu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 1000 Hz
- Čas odozvy: 0,5 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -25... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 11 mm
- Výška púzdra: 37,1 mm
- Hĺbka púzdra: 21,5 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: 2 m pevný kábel
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 36 g
- Dĺžka kábla: 2 m
