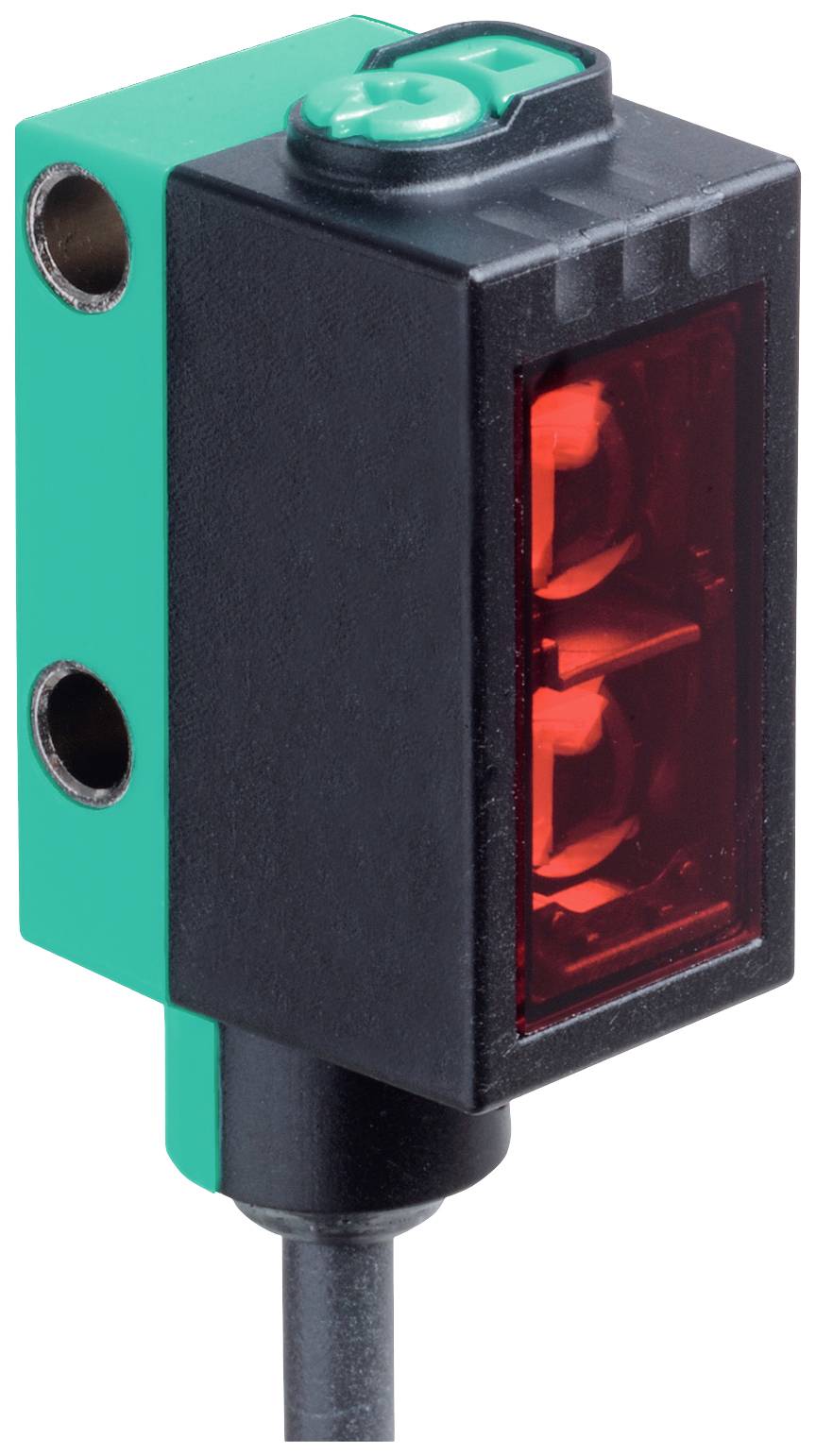

Pepperl+Fuchs OBT300-R101-IO-1T-L-Y0112 reflexné svetelný snímač, 267075-0112, spínanie za svetla, 10 - 30 V/DC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexné svetelný snímač
Funkcia
spínanie za svetla
Prevádzkové napätie max.
30 V/DC
Pripojenie
M8, 4-pólové
Typ
OBT300-R101-IO-1T-L-Y0112
Datasheety: (PDF)
Počet
Celkom (186,98 € / kus)
186,98 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexné svetelný snímač
- Typ
OBT300-R101-IO-1T-L-Y0112
- Funkcia
spínanie za svetla
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
300 µs
- Výstupy
NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač
- Spínacia frekvencia
1650 Hz
- Pripojenie
M8, 4-pólové
- Dĺžka kábla
0.3 m
- Materiál puzdra
polykarbonát
- Typ vysielača
laserová dióda
- Trieda lasera
1
- Vlnová dĺžka
680 nm
300 mm
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
13.9 mm
- V
33.8 mm
- Hĺbka
18.3 mm
- Rozmer.
(š x v x h) 13.9 x 33.8 x 18.3 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2629333 Pepperl+Fuchs OBT300-R101-IO-1T-L-Y0112 reflexné svetelný snímač, 267075-0112, spínanie za svetla, 10 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2629333 Pepperl+Fuchs OBT300-R101-IO-1T-L-Y0112 reflexné svetelný snímač, 267075-0112, spínanie za svetla, 10 - 30 V/DC, 1 ks
Popis
Rozsah skenovania: 7 ... 300 mm, svetelný žiarič: laserová dióda, typ svetla: červená, striedavé svetlo, výstup signálu: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C /Q = pin 4), typ spínania: typ spínania snímača je možné prepínať. Stav dodávky je: C/Q - Pin4: NPN NO kontakt / tmavé spínanie, PNP NC kontakt / spínanie svetla, IO-Link /Q - Pin2: NPN NC kontakt / spínanie svetla, PNP NO kontakt / tmavé spínanie, pripojenie: pevné kábel 300 mm s konektorom M8 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -25 ... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Rozsah skenovania: 7 ... 300 mm
- Rozsah skenovania min.: 7 ... 25 mm
- Rozsah skenovania max.: 7 ... 300 mm
- Rozsah nastavenia: 25 ... 300 mm
- Referenčný objekt: štandardná biela, 100 mm x 100 mm
- Svetelný žiarič: laserová dióda
- Typ svetla: červené, striedavé svetlo
- Charakteristika lasera
- Poznámka: LASEROVÉ SVETLO, NEPOZERAJTE SA DO LÚČA
- Laserová trieda: 1
- Vlnová dĺžka: 680nm
- Divergencia lúča:> 5 mrad d63< 1 mm v rozsahu 150 mm ... 250 mm
- Trvanie impulzu: 3 µs
- Opakovacia frekvencia: cca 13 kHz
- Maximálna energia impulzu: 10,4 nJ
- Čiernobiely rozdiel (6 %/90 %):< 5 % pri 150 mm
- Priemer svetelného bodu: cca 1 mm vo vzdialenosti 200 mm
- Uhol otvorenia: približne 0,3°
- Limit vonkajšieho svetla: EN 60947-5-2: 40 000 lux
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 560 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Zobrazenie funkcie: LED žltá: staticky svieti - detegované pozadie (objekt nebol detekovaný) staticky vypnutý - objekt bol zistený
- Ovládanie: prepínanie svetlo/tma
- Ovládanie: Nastavovač rozsahu snímania
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 20 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- Profil zariadenia: Smart Sensor
- ID zariadenia: 0x110702 (1115906)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 1 bit | Výstup procesných dát 2 bity
- Podpora režimu SIO: áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / tmavé prepínanie, PNP normálne zatvorené / prepínanie svetla, IO-Link | /Q - Pin2: NPN normálne zatvorené / prepínanie svetla, PNP normálne otvorené / tmavé spínanie
- Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 1650 Hz
- Čas odozvy: 300 µs
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Laserová bezpečnosť: EN 60825-1:2014
- Schválenia a certifikáty
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Schválenie FDA: IEC 60825-1:2007 Vyhovuje 21 CFR 1040.10 a 1040.11 s výnimkou odchýlok podľa oznámenia o laseri č. 50 zo dňa 24. júna 2007
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -25... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 13,9 mm
- Výška púzdra: 33,8 mm
- Hĺbka púzdra: 18,3 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 300 mm s konektorom M8 x 1, 4-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 17 g
- Dĺžka kábla: 0,3 m
