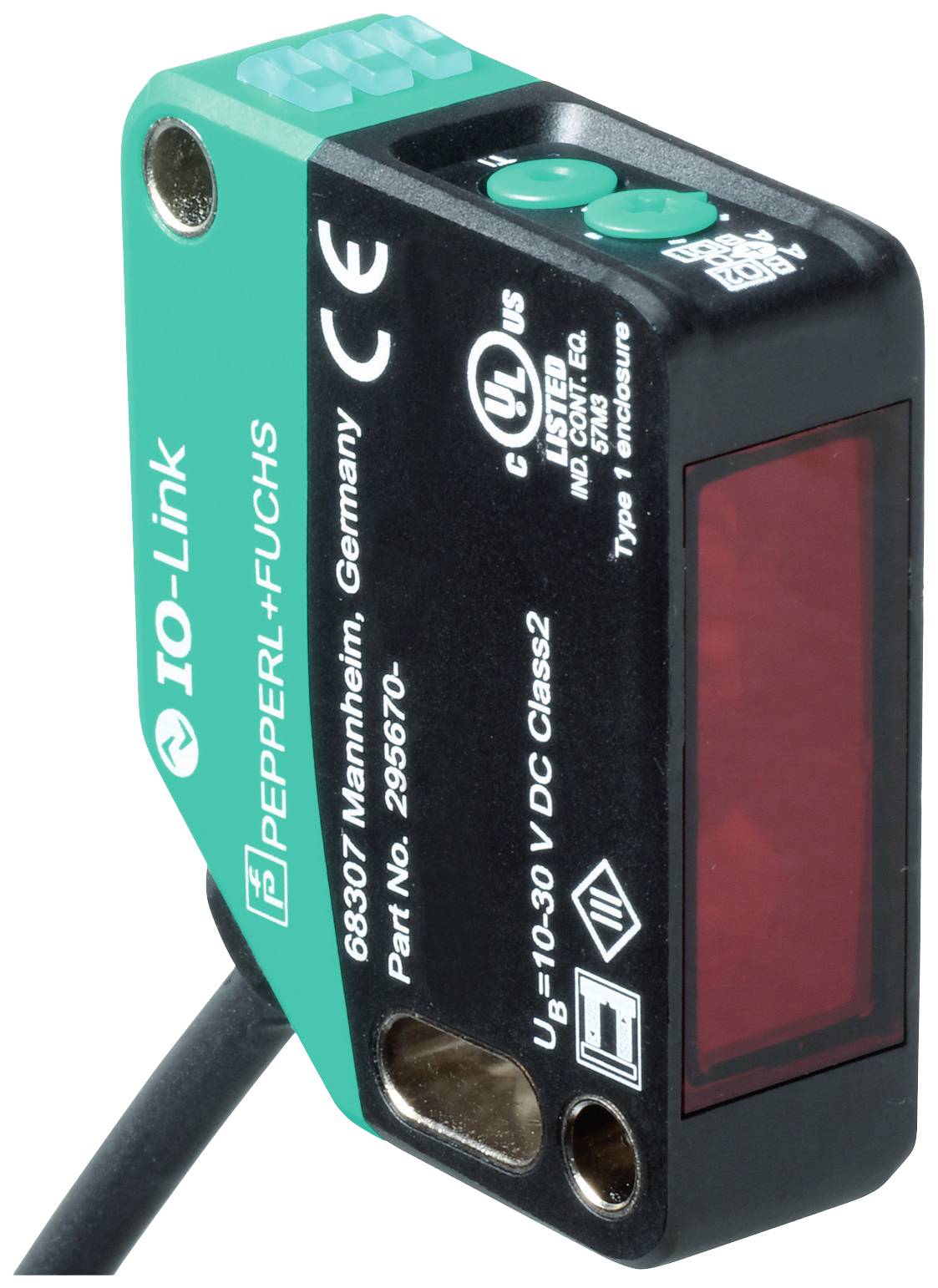

Pepperl+Fuchs OQT350-R200-2EP-IO-0,3M-V1-L reflexné svetelný snímač, 295670-100295, 10 - 30 V/DC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexné svetelný snímač
Prevádzkové napätie max.
30 V/DC
Pripojenie
M12, 4-pólové
Typ
OQT350-R200-2EP-IO-0,3M-V1-L
Prevádzkové napätie
30 V/DC
Datasheety: (PDF)
Počet
Celkom (239,84 € / kus)
239,84 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexné svetelný snímač
- Typ
OQT350-R200-2EP-IO-0,3M-V1-L
- Prevádzkové napätie
30 V/DC
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
2.3 ms
- Výstupy
NPN, zatvárač
PNP, otvárač
- Spínacia frekvencia
217 Hz
- Pripojenie
M12, 4-pólové
- Dĺžka kábla
0.3 m
- Materiál puzdra
polykarbonát
- Typ vysielača
laserová dióda
- Trieda lasera
1
- Vlnová dĺžka
680 nm
400 mm
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
15 mm
- V
50.6 mm
- Hĺbka
41.7 mm
- Rozmer.
(š x v x h) 15 x 50.6 x 41.7 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2629004 Pepperl+Fuchs OQT350-R200-2EP-IO-0,3M-V1-L reflexné svetelný snímač, 295670-100295, 10 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2629004 Pepperl+Fuchs OQT350-R200-2EP-IO-0,3M-V1-L reflexné svetelný snímač, 295670-100295, 10 - 30 V/DC, 1 ks
Popis
Rozsah snímania: 60 ... 350 mm, svetelný žiarič: laserová dióda, typ svetla: červená, striedavé svetlo, výstup signálu: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C /Q = Pin 4), typ obvodu: Stav pri dodaní je: C/Q - Pin4 : NPN normálne otvorené, PNP normálne zatvorené, IO-Link Q2 - Pin2: NPN normálne otvorené, PNP normálne zatvorené, pripojenie: pevný kábel 300 mm s konektorom M12 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Rozsah snímania: 60 ... 350 mm
- Rozsah skenovania min.: 60 ... 100 mm
- Rozsah skenovania max.: 40 ... 400 mm
- Rozsah nastavenia: 100 ... 350 mm
- Referenčný objekt: štandardná biela, 100 mm x 100 mm
- Svetelný žiarič: laserová dióda
- Typ svetla: červené, striedavé svetlo
- Charakteristika lasera
- Poznámka: LASEROVÉ SVETLO, NEPOZERAJTE SA DO LÚČA
- Laserová trieda: 1
- Vlnová dĺžka: 680nm
- Divergencia lúča:> 5 mrad, d63< 2,8 mm v rozsahu 350 mm ... 800 mm
- Trvanie impulzu: 5,5 µs
- Opakovacia frekvencia: cca 2,4 kHz
- maximálna energia impulzu:< 40 nJ
- Čiernobiely rozdiel (6 %/90 %):< 2 % | |
- Priemer svetelného bodu: cca 3 mm vo vzdialenosti 350 mm
- Uhol otvorenia: približne 0,3°
- Limit vonkajšieho svetla: EN 60947-5-2: 45000 lux
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 560 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Funkčné zobrazenie: LED žltá: staticky svieti - spínací výstup aktívny staticky vypnutý - spínací výstup neaktívny
- Ovládanie: tlačidlo Teach-in
- Ovládanie: 5-polohový otočný prepínač na výber prevádzkových režimov
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 16 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- Profil zariadenia: Identifikácia a diagnostika | Inteligentný senzor typu 0
- ID zariadenia: 0x111802 (1120258)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 2 bity | Výstup procesných dát 2 bity
- Podpora "SIO Mode": áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ okruhu: Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené, PNP normálne zatvorené, IO-Link | Q2 - Pin2: NPN normálne otvorené, PNP normálne zatvorené
- Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 217 Hz
- Doba odozvy: 2,3 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Laserová bezpečnosť: EN 60825-1:2014
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Schválenie FDA: IEC 60825-1:2014 Vyhovuje 21 CFR 1040.10 a 1040.11 s výnimkou odchýlok podľa oznámenia o laseri č. 50 zo dňa 24. júna 2007
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -20... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 15 mm
- Výška púzdra: 50,6 mm
- Hĺbka púzdra: 41,7 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 300 mm s konektorom M12 x 1, 4-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 45 g
- Dĺžka kábla: 0,3 m
