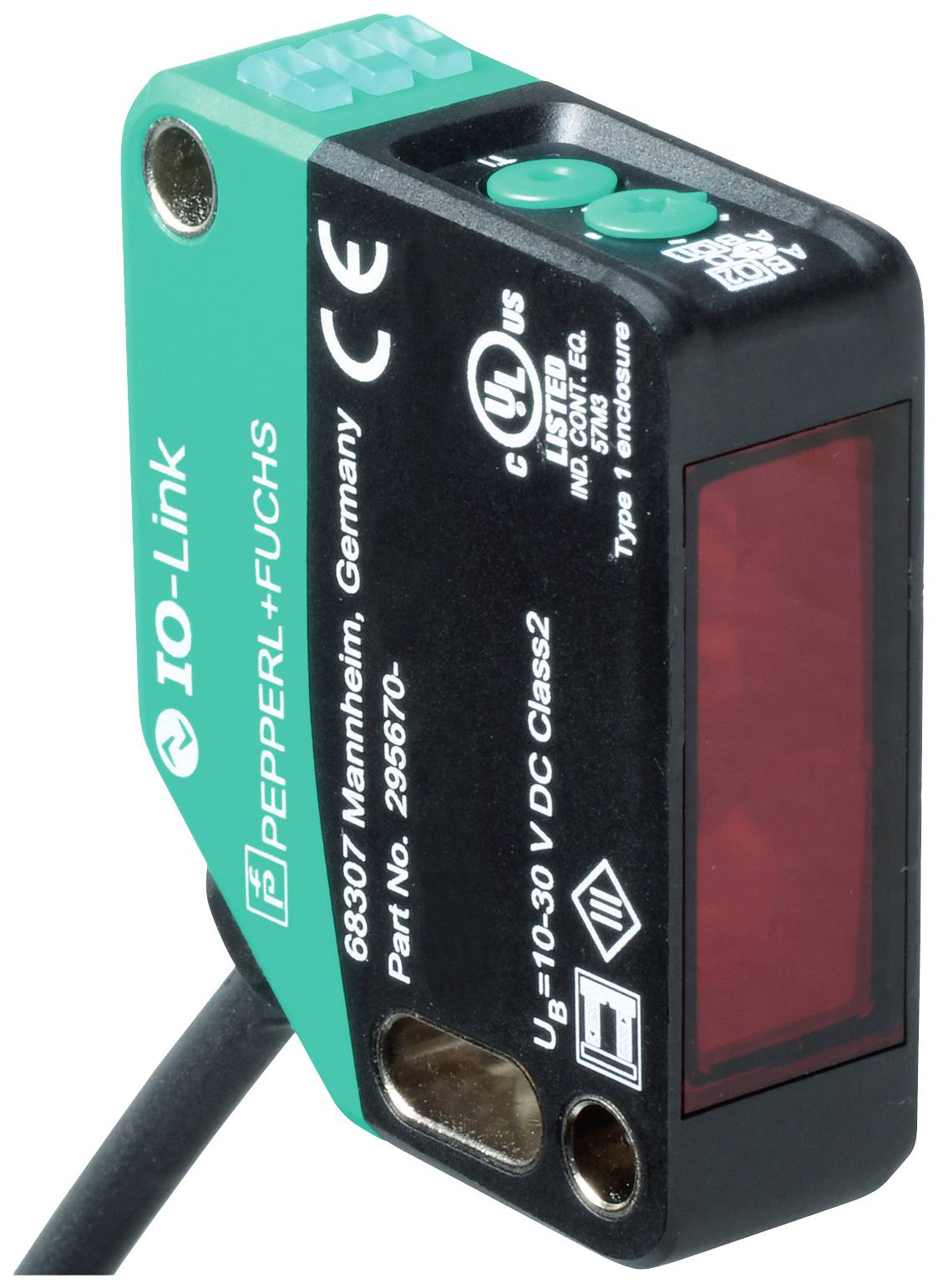

Ilustračný obrázok
Ilustračný obrázok
Pepperl+Fuchs OQT400-R200-2EP-IO reflexné svetelný snímač, 295670-100125, zaclonenie pozadia, 10 - 30 V/DC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexné svetelný snímač
Funkcia
zaclonenie pozadia
Prevádzkové napätie max.
30 V/DC
Pripojenie
kábel
Typ
OQT400-R200-2EP-IO
Datasheety: (PDF)
Počet
Celkom (178,85 € / kus)
178,85 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexné svetelný snímač
- Typ
OQT400-R200-2EP-IO
- Funkcia
zaclonenie pozadia
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Reakčná doba
2.3 ms
- Typ kontaktu
2 prepínacie
- Výstupy
NPN, zatvárač
PNP, otvárač
- Spínacia frekvencia
217 Hz
- Pripojenie
kábel
- Dĺžka kábla
2 m
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
400 mm
- Vlastnosti
S podsvietením
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
15 mm
- V
50.6 mm
- Hĺbka
41.7 mm
- Rozmer.
(š x v x h) 15 x 50.6 x 41.7 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628870 Pepperl+Fuchs OQT400-R200-2EP-IO reflexné svetelný snímač, 295670-100125, zaclonenie pozadia, 10 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628870 Pepperl+Fuchs OQT400-R200-2EP-IO reflexné svetelný snímač, 295670-100125, zaclonenie pozadia, 10 - 30 V/DC, 1 ks
Popis
Rozsah snímania: 40 ... 400 mm, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C /Q = BK), typ obvodu: Stav pri dodaní je: C/Q - BK: kontakt NPN NO, kontakt PNP NC, IO-Link Q2 - WH: kontakt NPN NO, kontakt PNP NC, pripojenie: pevný kábel 2 m, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -20 ... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Rozsah snímania: 40 ... 400 mm
- Rozsah skenovania min.: 40 ... 100 mm
- Rozsah skenovania max.: 40 ... 400 mm
- Rozsah nastavenia: 100 ... 400 mm
- Referenčný objekt: štandardná biela, 100 mm x 100 mm
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Čiernobiely rozdiel (6 %/90 %):< 5 % | |
- Priemer svetelného bodu: cca 15 mm vo vzdialenosti 400 mm
- Uhol otvorenia: cca 2,5°
- Limit vonkajšieho svetla: EN 60947-5-2: 70000 lux
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 600 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
- Zobrazenie funkcie: LED žltá: staticky svieti - spínací výstup aktívny staticky vypnutý - spínací výstup neaktívny
- Ovládanie: tlačidlo Teach-in
- Ovládanie: 5-polohový otočný prepínač na výber prevádzkových režimov
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 % max.
- prúd naprázdno:< 25 mA pri napájacom napätí 24 V
- Trieda ochrany: III
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = BK)
- Verzia IO-Link: 1.1
- Profil zariadenia: Identifikácia a diagnostika | Inteligentný senzor typu 0
- ID zariadenia: 0x111801 (1120257)
- Prenosová rýchlosť: COM2 (38,4 kbps)
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Vstup procesných dát 2 bity | Výstup procesných dát 2 bity
- Podpora "SIO Mode": áno
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ okruhu: Stav dodávky je: | C/Q - BK: NPN normálne otvorené, PNP normálne zatvorené, IO-Link | Q2 - WH: NPN normálne otvorené, PNP normálne zatvorené
- Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Kategória použitia: DC-12 a DC-13
- Pokles napätia: ≤ 1,5 V DC
- Frekvencia spínania: 217 Hz
- Doba odozvy: 2,3 ms
- zhoda
- Komunikačné rozhranie: IEC 61131-9
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel | -20... 60 °C (-4 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
- Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
- mechanické údaje
- Šírka púzdra: 15 mm
- Výška púzdra: 50,6 mm
- Hĺbka púzdra: 41,7 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 2 m
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
- Hmotnosť pribl. 73 g
- Dĺžka kábla: 2 m
