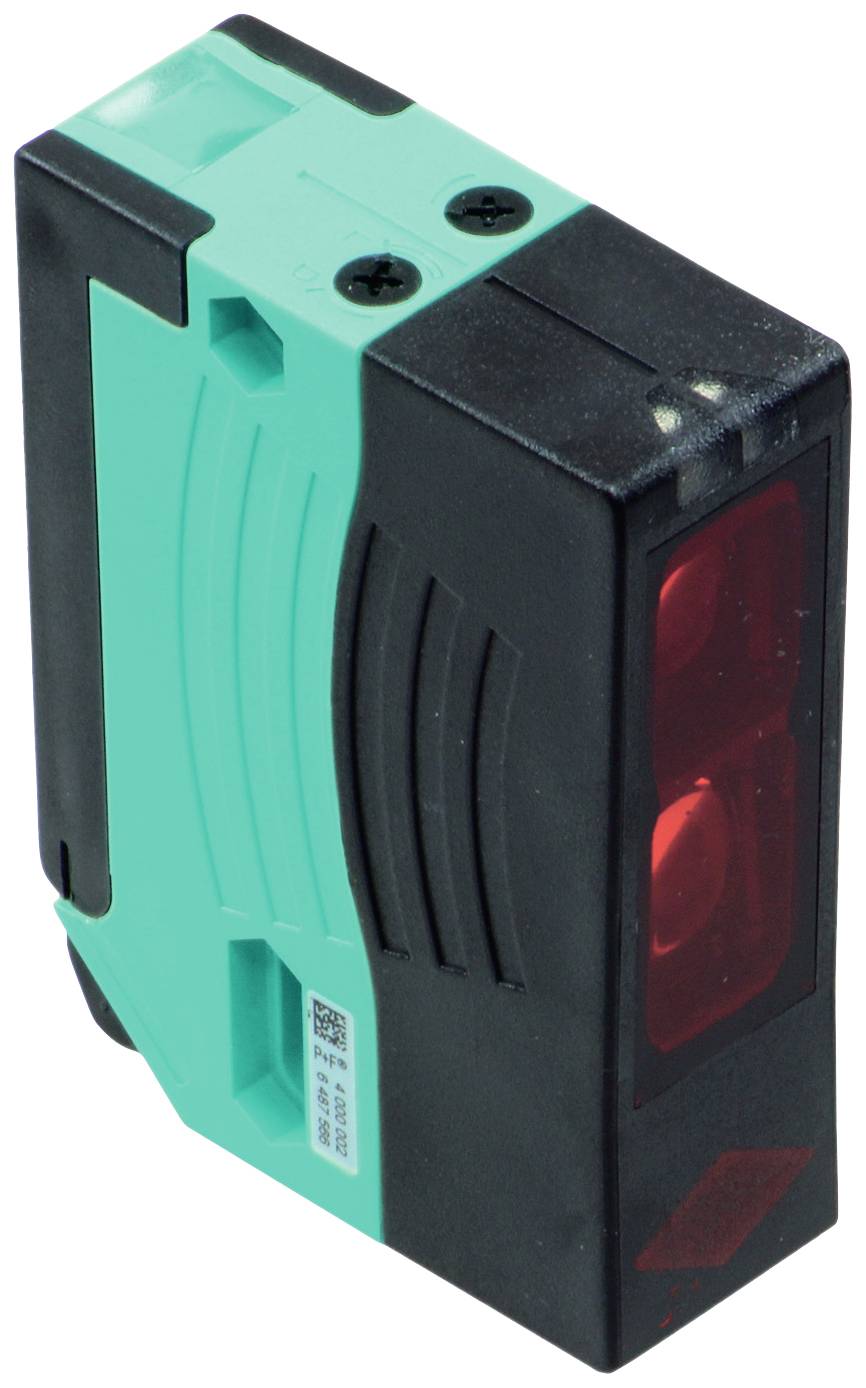

Pepperl+Fuchs RLK28-55-Z-2466/31/115d reflexná svetelná závora, 204401, prepínač, 12 - 240 V DC/AC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reflexná svetelná závora
Funkcia
prepínač
Prevádzkové napätie max.
240 V DC/AC
Pripojenie
zástrčka
Typ
RLK28-55-Z-2466/31/115d
Datasheety: (PDF)
Počet
Celkom (272,36 € / kus)
272,36 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
reflexná svetelná závora
- Typ
RLK28-55-Z-2466/31/115d
- Funkcia
prepínač
- Min. prevádzkové napätie
12 V DC/AC
- Prevádzkové napätie max.
240 V DC/AC
- Prevádzkové napätie
12 - 240 V DC/AC
- Reakčná doba
20 ms
- Typ kontaktu
1 prepínací
- Výstupy
relé
- Spínacia frekvencia
25 Hz
- Pripojenie
zástrčka
- Materiál puzdra
ABS
- Typ vysielača
červená LED dióda
- Vlnová dĺžka
660 nm
21 m
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
25.8 mm
- V
88 mm
- Hĺbka
65.5 mm
- Rozmer.
(š x v x h) 25.8 x 88 x 65.5 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2627677 Pepperl+Fuchs RLK28-55-Z-2466/31/115d reflexná svetelná závora, 204401, prepínač, 12 - 240 V DC/AC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2627677 Pepperl+Fuchs RLK28-55-Z-2466/31/115d reflexná svetelná závora, 204401, prepínač, 12 - 240 V DC/AC, 1 ks
Popis
Prevádzkový rozsah: 0 ... 17 m, svetelný zdroj: LED, typ svetla: červené, premenlivé svetlo, 660 nm, výstup signálu: relé, 1 prepínací kontakt, typ spínania: prepínanie svetlo/tma, prepínateľné (jeden H/D spínač je funkčný len pri príslušnom ostatné je v polohe "tmavé spínanie".), Pripojenie: 7-pólová zástrčka na povrch, do 250 V AC bez káblovej zásuvky, prevádzkové napätie: 12 ... 240 V AC/DC, teplota okolia: -40 ... 60 °C (-40 ... 140F)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 17 m
- Vzdialenosť reflektora: 0,05 ... 17 m
- Hraničný dosah: 21 m |
- Referenčný objekt: Reflektor H85-2
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo, 660 nm
- Polarizačný filter: áno
- Priemer svetelného bodu: cca 290 mm vo vzdialenosti 17 m
- Uhol otvorenia: vysielač 1°, | prijímač 2°
- Limit vonkajšieho svetla: 80 000 luxov
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 600 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená
- Funkčný displej: 2 žlté LED diódy, svieti pri voľnom svetelnom lúči, bliká pri podkročení funkčnej rezervy, nesvieti pri prerušení lúča.
- Ovládanie: Nastavovač citlivosti (nastavenie až< 25 % prevádzkového rozsahu), prepínač svetlo/tma
- elektrické údaje
- Prevádzkové napätie: 12 ... 240 V AC/DC
- Spotreba energie: ≤3,5VA
- VÝCHOD
- Typ prepínania: prepínanie svetlo/tma, prepínateľné (jeden H/D prepínač funguje len vtedy, keď je druhý v polohe „prepínanie tmy“).
- Výstup signálu: relé, 1 prepínací kontakt
- Spínané napätie: max 250 V AC/DC
- spínací prúd: max. 2 A
- Spínacia kapacita: DC: max 50 W AC: max: 500 VA
- Frekvencia spínania: 25 Hz
- Čas odozvy: 20 ms
- Funkcia casovaca: GAN, GAB, IAB, GAN-IAB, GAN-GAB, programovatelna | Rozsah nastavenia 0,1 ... 10s
- zhoda
- Produktová norma: EN 60947-5-2
- Schválenia a certifikáty
- Trieda ochrany: II, menovité izolačné napätie ≤ 250 V AC so stupňom znečistenia 1-2 podľa IEC 60664-1 Výstupný obvod so základnou izoláciou od riadiaceho obvodu podľa IEC 61140. | Nebezpečenstvo! | Trieda ochrany 2 je platná len vtedy, ak je upínací priestor uzavretý.
- Podmienky prostredia
- Teplota okolia: -40 ... 60 °C (-40 ... 140F)
- Skladovacia teplota: -40 ... 75 °C (-40 ... 167 stupňov F)
- mechanické údaje
- Šírka púzdra: 25,8 mm
- Výška púzdra: 88 mm
- Hĺbka púzdra: 65,5 mm
- Ochranný druh IP65
- Pripojenie: 7-pólová zástrčka na povrch, do 250 V AC bez sieťovej zásuvky
- materiál
- Puzdro: Plast ABS
- Vyžarovanie svetla: plastový disk
- Hmotnosť: 180 g
