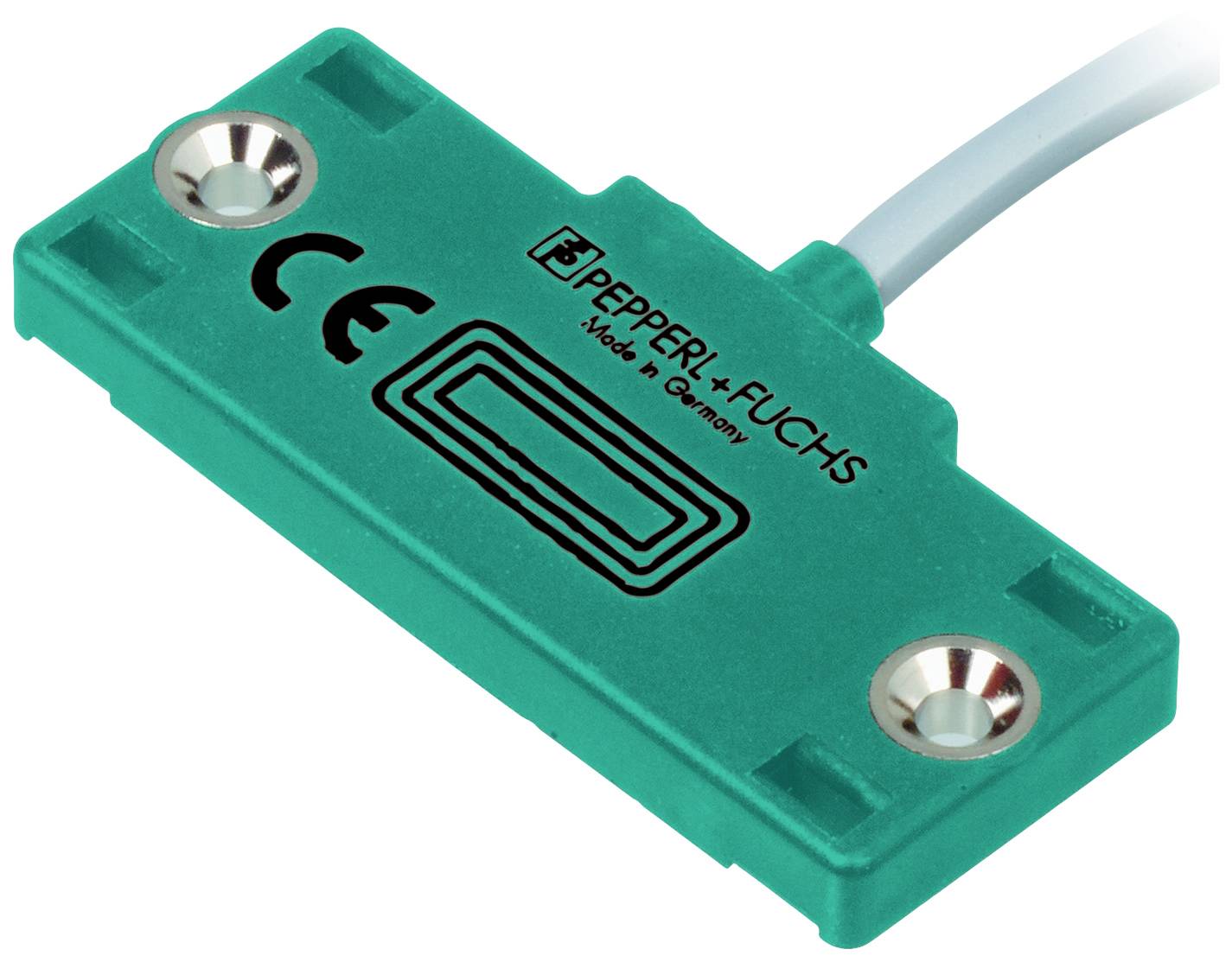

Pepperl+Fuchs senzor CBN10-F46-E0 051977 nezarovnaná NPN (Ø) 3.5 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
30 V/DC
Typ kontaktu
1 spínací
Spínacia vzdialenosť (max.)
10 mm
Výstupy
NPN
Datasheety: (PDF)
Počet
Celkom (89,42 € / kus)
89,42 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
senzor
- Typ
CBN10-F46-E0
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
1 spínací
- Spínacia vzdialenosť (max.)
10 mm
- Výstupy
NPN
- Materiál puzdra
PBT
- Vyhotovenie (senzory)
Kapacitné
- Spôsob konštrukcie
nezarovnaná
- Pripojenie
kábel
- Dĺžka kábla
2 m
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- (Ø)
3.5 mm
- Rozmer.
(Ø) 3.5 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628342 Pepperl+Fuchs senzor CBN10-F46-E0 051977 nezarovnaná NPN (Ø) 3.5 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628342 Pepperl+Fuchs senzor CBN10-F46-E0 051977 nezarovnaná NPN (Ø) 3.5 mm
Popis
Spínacia vzdialenosť: 10 mm, inštalácia: nezapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: NPN, prevádzkové napätie: 10 ... 30 V DC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Spínacia funkcia: zapínací kontakt (NO)
- Typ výstupu: NPN
- Vzdialenosť snímania: 10 mm
- Inštalácia: nie zapustená
- Polarita výstupu: DC
- Zaručená spínacia vzdialenosť: 0 ... 7 mm
- Typ výstupu: 3-vodičový
- vlastnosti
- podmienky inštalácie
- Š: 5 mm
- C: 20 mm
- F: 20 mm / 50 mm
- Prevádzkové napätie: 10 ... 30 V DC
- Frekvencia spínania: 0 ... 5 Hz
- Hysterézia: 1... 10 zvyčajne 5 %
- Ochrana proti prepólovaniu: ochrana proti prepólovaniu
- Ochrana proti skratu: taktovanie
- Pokles napätia: ≤ 2V
- Pokles napätia na I L
- Pokles napätia I L = 10 mA, spínací prvok zapnutý: 0,8 ... 2,2V typ 1,4V
- Prevádzkový prúd: 0 ... 100 mA
- najnižší prevádzkový prúd: 0 mA
- Zostatkový prúd: 0 ... 0,5 mA typ 0,01 mA
- Zostatkový prúd T u =40 °C vypínací prvok: ≤ 100 µA
- Prúd naprázdno: ≤15mA
- Oneskorenie pripravenosti: ≤ 50 ms
- Zobrazenie stavu spínania: LED, žltá
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Schválenia a certifikáty
- Schválenie UL: cULus Listed, General Purpose
- Schválenie CSA: Zoznam cCSAus, všeobecný účel
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
- Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
- mechanické údaje
- Typ pripojenia: PVC kábel, 2 m
- Prierez drôtu: 0,14 mm 2
- Materiál puzdra: PBT
- Tvár: PBT
- Ochranný druh IP67
- kábel
- Priemer kábla: 3,5 mm ± 0,2 mm
- polomer ohybu:> 10 x priemer kábla
