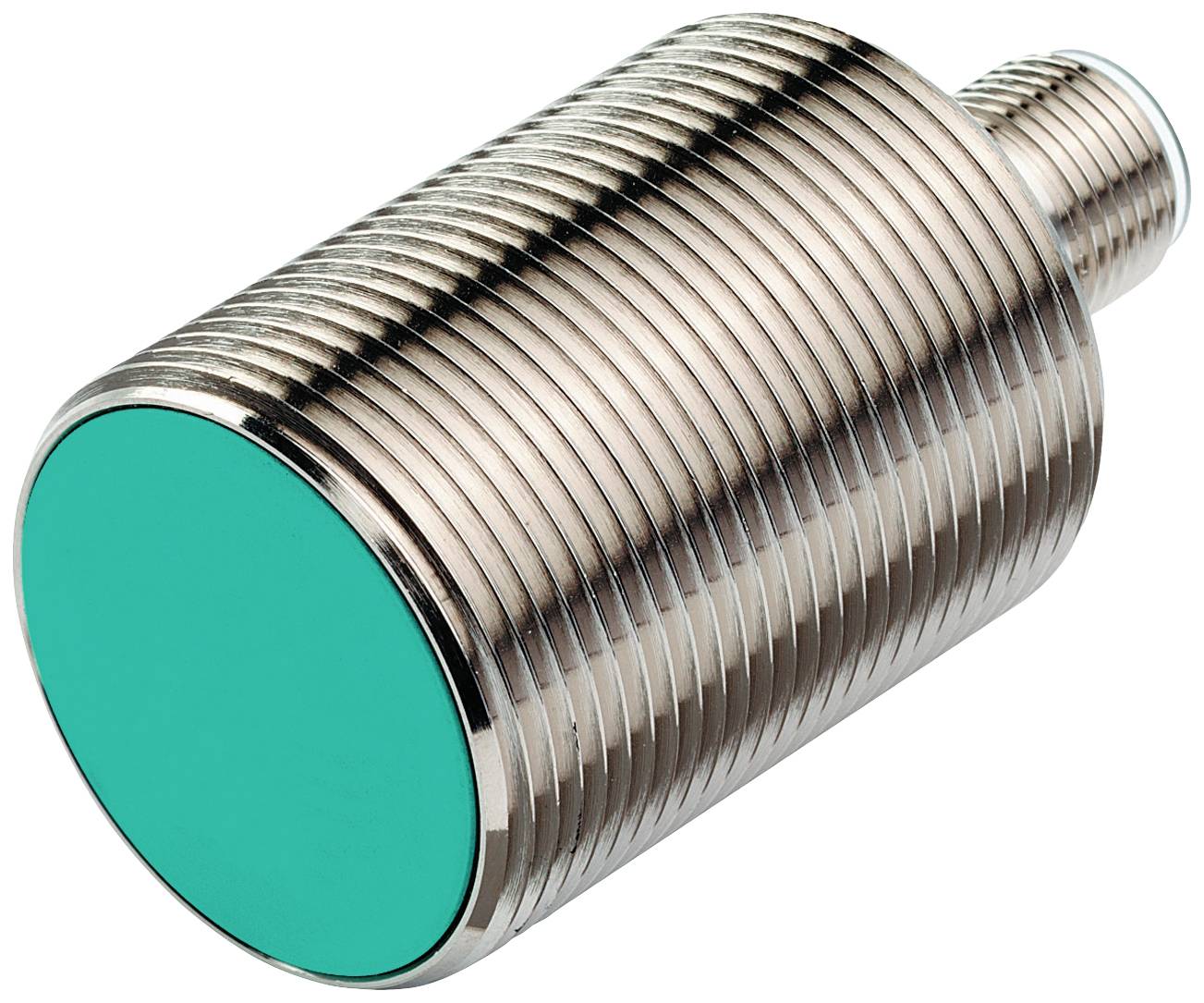

Pepperl+Fuchs senzor NBB10-30GM40-Z3-V1 089216 M30 zarovnaná dvoudrát
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
60 V
Typ kontaktu
1 spínací
Spínacia vzdialenosť (max.)
10 mm
Výstupy
dvoudrát
Datasheety: (PDF)
Počet
Celkom (79,67 € / kus)
79,67 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
senzor
- Typ
NBB10-30GM40-Z3-V1
- Min. prevádzkové napätie
5 V
- Prevádzkové napätie max.
60 V
- Prevádzkové napätie
5 - 60 V
- Typ kontaktu
1 spínací
- Spínacia vzdialenosť (max.)
10 mm
- Výstupy
dvoudrát
- Materiál puzdra
mosaz
- Vyhotovenie (senzory)
Induktívne
- Vlastnosti materiálu
poniklované
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M30
- Pripojenie
zástrčka M12, 4-pólová
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- Spínacia frekvencia
150 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2631641 Pepperl+Fuchs senzor NBB10-30GM40-Z3-V1 089216 M30 zarovnaná dvoudrát
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2631641 Pepperl+Fuchs senzor NBB10-30GM40-Z3-V1 089216 M30 zarovnaná dvoudrát
Popis
Spínacia vzdialenosť: 10 mm, inštalácia: zapustená, funkcia spínania: zapínací kontakt (NO), typ výstupu: dvojvodičový, prevádzkové napätie: 5 ... 60 V, prevádzkový prúd: 2 ... 100 mA
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Spínacia funkcia: zapínací kontakt (NO)
- Typ výstupu: dvojvodičový
- Vzdialenosť snímania: 10 mm
- Inštalácia: zapustená
- Polarita výstupu: DC
- Zaručená spínacia vzdialenosť: 0 ... 8,1 mm
- Skutočná spínacia vzdialenosť: 9 ... Typ 11 mm
- redukčný faktor r Al : 0,3
- redukčný faktor r Cu : 0,25
- redukčný faktor r V2A (1,4301) : 0,7
- Typ výstupu: 2-vodičový
- vlastnosti
- Prevádzkové napätie: 5 ... 60 V
- Frekvencia spínania: 0 ... 150 Hz
- Hysterézia: 1... 10 zvyčajne 5 %
- Ochrana proti prepólovaniu: Toleruje prepólovanie
- Ochrana proti skratu: taktovanie
- Pokles napätia: ≤ 5V
- Prevádzkový prúd: 2 ... 100 mA
- najnižší prevádzkový prúd: 2 mA
- Zostatkový prúd: 0 ... 0,5mA typ.
- Zobrazenie stavu spínania: viacotvorová LED, žltá
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 1710 n.l
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Schválenia a certifikáty
- Schválenie UL: cULus Listed, General Purpose
- Schválenie CSA: Zoznam cCSAus, všeobecný účel
- Schválenie CCC: Certifikované čínskou povinnou certifikáciou (CCC)
- Podmienky prostredia
- Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
- mechanické údaje
- Typ pripojenia: konektor zariadenia M12 x 1, 4-pin
- Materiál puzdra: mosadz, poniklovaná
- Tvár: PBT
- Ochranný druh IP67
