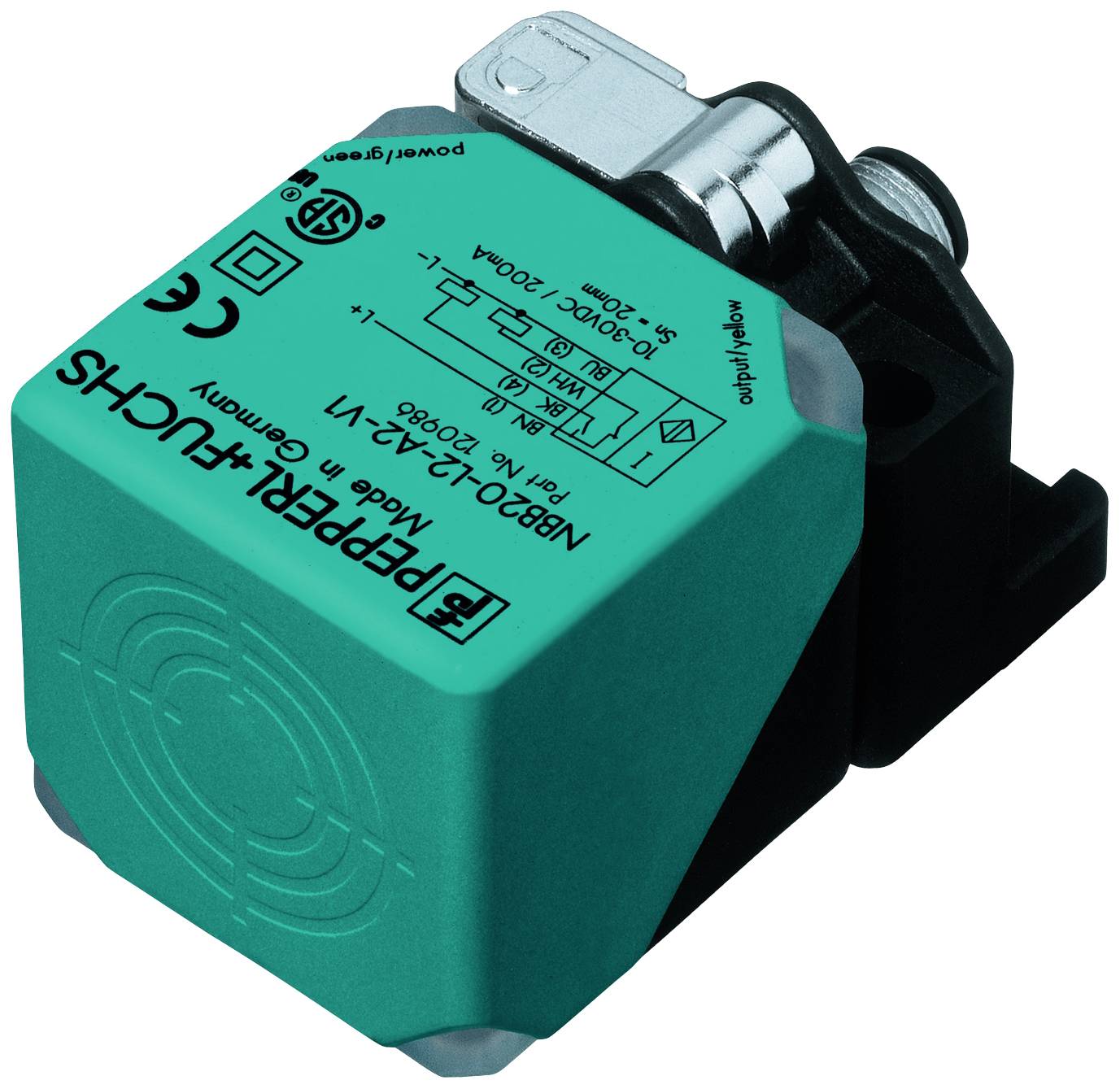

Pepperl+Fuchs senzor NBB20-L2-A2-V1 187548 zarovnaná PNP (Ø x v) 3.3 mm x 40 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
30 V/DC
Typ kontaktu
Antivalentná
Spínacia vzdialenosť (max.)
20 mm
Výstupy
PNP
Datasheety: (PDF)
17 Ks
Počet
Celkom (78,04 € / kus)
78,04 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
senzor
- Typ
NBB20-L2-A2-V1
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
Antivalentná
- Spínacia vzdialenosť (max.)
20 mm
- Výstupy
PNP
- Materiál puzdra
PA
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
zarovnaná
- Pripojenie
zástrčka M12, 4-pólová
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
85 °C
IP68
IP69K
- Dĺžka
67 mm
- Šírka
40 mm
- V
40 mm
- (Ø)
3.3 mm
- Rozmer.
(Ø x v) 3.3 mm x 40 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- Spínacia frekvencia
440 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628194 Pepperl+Fuchs senzor NBB20-L2-A2-V1 187548 zarovnaná PNP (Ø x v) 3.3 mm x 40 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628194 Pepperl+Fuchs senzor NBB20-L2-A2-V1 187548 zarovnaná PNP (Ø x v) 3.3 mm x 40 mm
Popis
Spínacia vzdialenosť: 20 mm, montáž: zapustená, funkcia spínania: antivalentný, typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Spínacia funkcia: doplnková
- Typ výstupu: PNP
- Vzdialenosť snímania: 20 mm
- Inštalácia: zapustená
- Polarita výstupu: DC
- Zaručená spínacia vzdialenosť: 0 ... 16,2 mm
- Skutočná spínacia vzdialenosť: 18 ... 22 mm
- redukčný faktor r Al : 0,33
- redukčný faktor r Cu : 0,31
- redukčný faktor r V2A (1,4301) : 0,74
- redukčný faktor r pani : 0,41
- Typ výstupu: 4-vodičový
- vlastnosti
- Prevádzkové napätie: 10 ... 30 V DC
- Frekvencia spínania: 0 ... 440 Hz
- Hysterézia: zvyčajne 5%
- Ochrana proti prepólovaniu: ochrana proti prepólovaniu
- Ochrana proti skratu: taktovanie
- Pokles napätia: ≤ 2V
- Prevádzkový prúd: 0 ... 200 mA
- Zostatkový prúd: 0 ... 0.5 A
- Prúd naprázdno: ≤20 mA
- Oneskorenie pripravenosti: 80 ms
- Displej prevádzkového napätia: LED, zelená
- Zobrazenie stavu spínania: LED, žltá
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 1289 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Trieda ochrany: II
- Menovité izolačné napätie: 253 V
- Menovité impulzné výdržné napätie: 4000 V
- Schválenie UL: cULus Listed, General Purpose
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -25 ... 85 °C (-13 ... 185F)
- Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
- mechanické údaje
- Typ pripojenia: konektor zariadenia M12 x 1, 4-pin
- Materiál puzdra: PA
- Tvár: PA
- Stupeň krytia: IP68 / IP69K
- kábel
- Priemer kábla: 3,3 mm ± 0,15 mm
- Hmotnosť: 130 g
