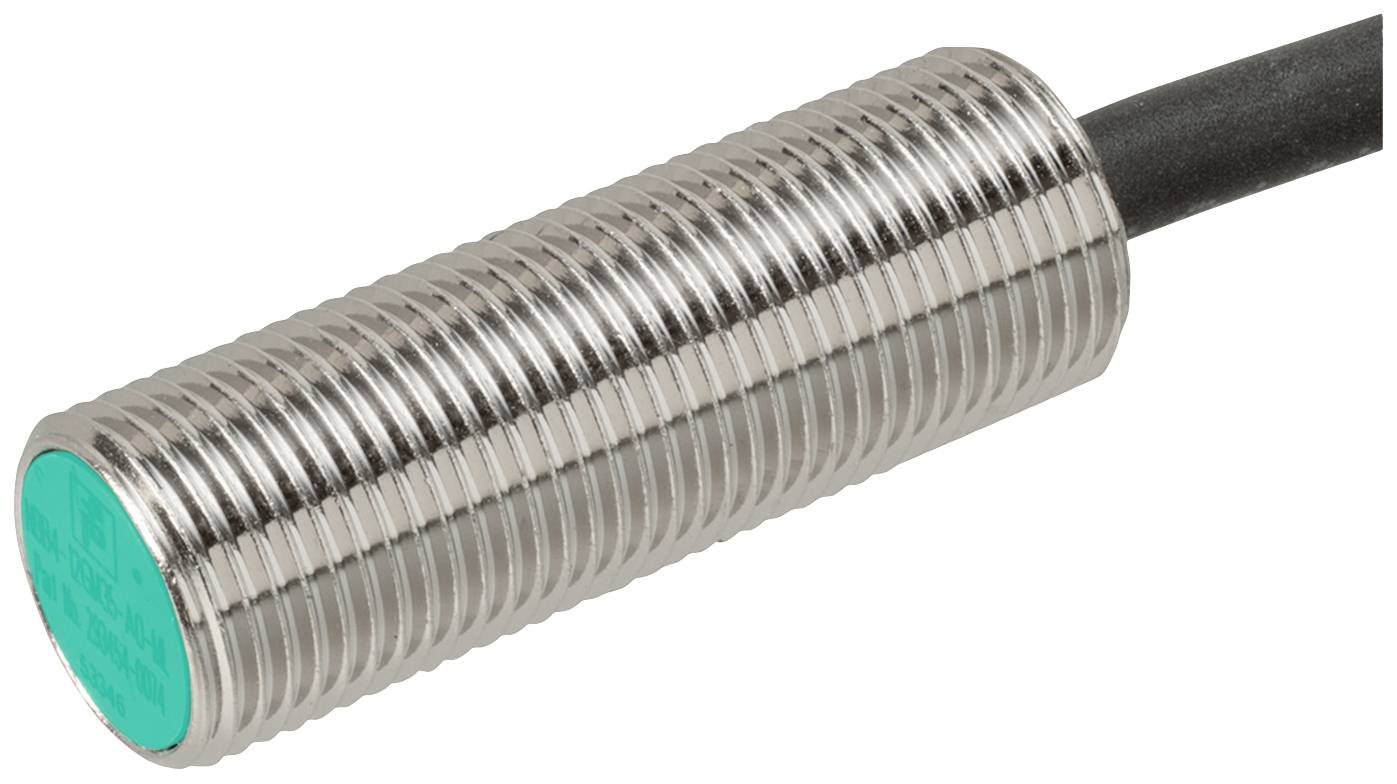

Pepperl+Fuchs senzor NBB4-12GM35-A0-M1 293454-0074 M12 zarovnaná NPN
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
30 V
Typ kontaktu
Antivalentná
Spínacia vzdialenosť (max.)
4 mm
Výstupy
NPN
Datasheety: (PDF)
Počet
Celkom (81,29 € / kus)
81,29 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
senzor
- Typ
NBB4-12GM35-A0-M1
- Min. prevádzkové napätie
7 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
7 - 30 V
- Typ kontaktu
Antivalentná
- Spínacia vzdialenosť (max.)
4 mm
- Výstupy
NPN
- Materiál puzdra
mosaz
- Vyhotovenie (senzory)
Induktívne
- Vlastnosti materiálu
poniklované
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M12
- Pripojenie
kábel
- Dĺžka kábla
2 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
85 °C
IP68
IP69K
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- Spínacia frekvencia
2200 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628041 Pepperl+Fuchs senzor NBB4-12GM35-A0-M1 293454-0074 M12 zarovnaná NPN
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628041 Pepperl+Fuchs senzor NBB4-12GM35-A0-M1 293454-0074 M12 zarovnaná NPN
Popis
Spínacia vzdialenosť: 4 mm, inštalácia: zapustená, funkcia spínania: antivalentná, typ výstupu: NPN, prevádzkové napätie: 7 ... 30 V, prevádzkový prúd: 0 ... 200 mA
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Spínacia funkcia: doplnková
- Typ výstupu: NPN
- Vzdialenosť snímania: 4 mm
- Inštalácia: zapustená
- Polarita výstupu: DC
- Zaručená spínacia vzdialenosť: 0 ... 3,24 mm
- Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 12 mm x 12 mm x 1 mm
- redukčný faktor r Al : 0,4
- redukčný faktor r Cu : 0,3
- redukčný faktor r V2A (1,4301) : 0,75
- redukčný faktor r pani : 0,45
- Typ výstupu: 4-vodičový
- vlastnosti
- Prevádzkové napätie: 7 ... 30 V
- Frekvencia spínania: 0 ... 2200 Hz
- Hysterézia: zvyčajne 5%
- Ochrana proti prepólovaniu: ochrana proti prepólovaniu
- Ochrana proti skratu: taktovanie
- Pokles napätia: ≤ 2V
- Prevádzkový prúd: 0 ... 200 mA
- Zostatkový prúd: 0 ... 0,5 mA, typ 4 uA pri 25 °C
- Prúd naprázdno: ≤ 10 mA
- Oneskorenie pripravenosti: ≤ 100 ms
- Zobrazenie stavu spínania: LED, žltá
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 1484 n.l
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
- Schválenia a certifikáty
- Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Typové schválenie E1: 10R-04
- Podmienky prostredia
- Teplota okolia: -40 ... 85 °C (-40 ... 185F)
- Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
- mechanické údaje
- Typ pripojenia: PUR kábel, 2 m
- Prierez drôtu: 0,34 mm 2
- Materiál puzdra: mosadz, poniklovaná
- Tvár: PBT
- Stupeň krytia: IP68 / IP69K
- Hmotnosť: 66 g
- Všeobecné informácie
- Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami
