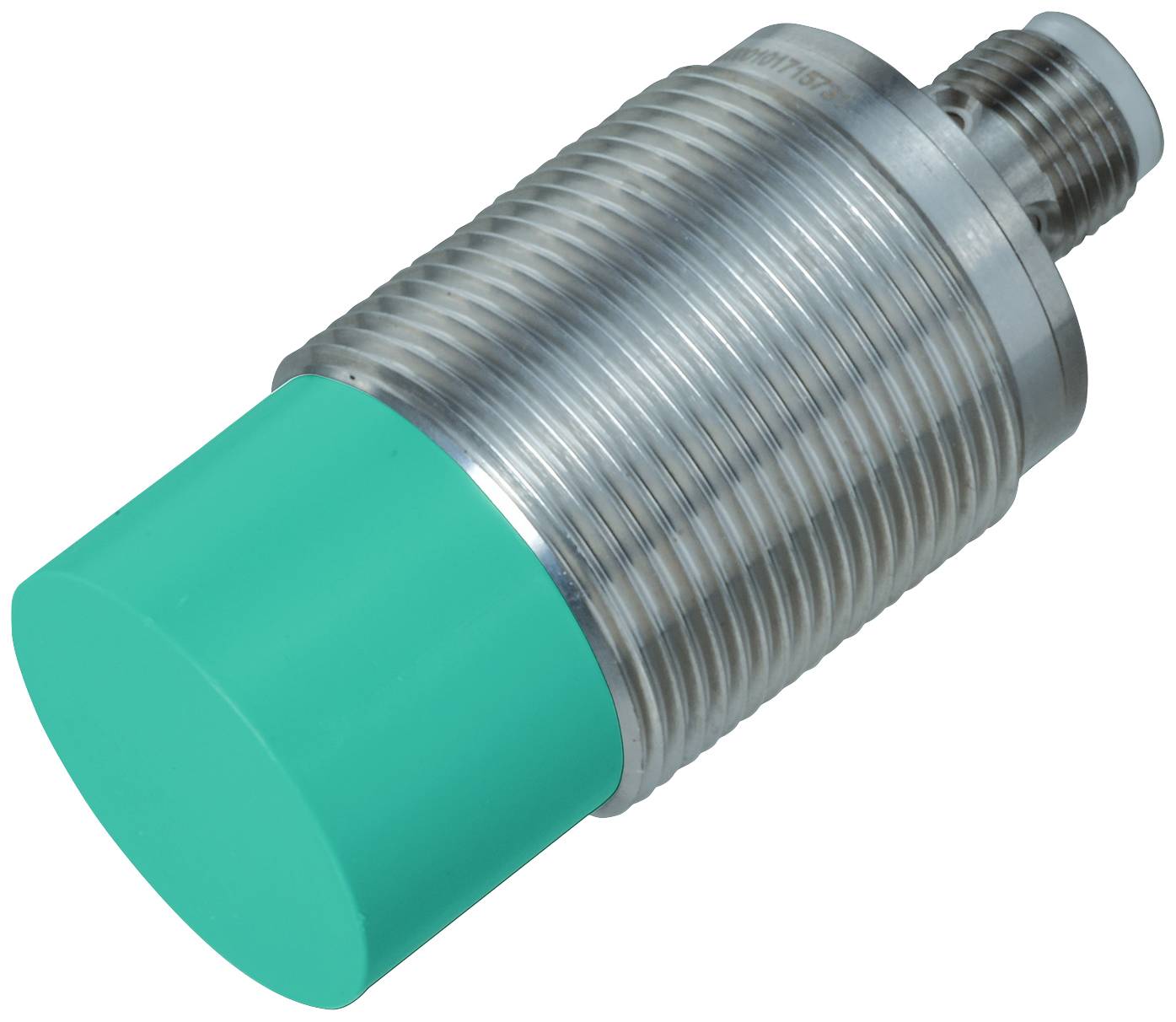

Pepperl+Fuchs senzor NBN15-30GM50-A2-V1 326161-0190 M30 nezarovnaná PNP (Ø x d) 30 mm x 66 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
senzor
Prevádzkové napätie max.
36 V
Typ kontaktu
Antivalentná
Spínacia vzdialenosť (max.)
15 mm
Datasheety: (PDF)
Počet
Celkom (78,04 € / kus)
78,04 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
senzor
- Typ
NBN15-30GM50-A2-V1
- Min. prevádzkové napätie
5 V
- Prevádzkové napätie max.
36 V
- Prevádzkové napätie
5 - 36 V
- Typ kontaktu
Antivalentná
- Spínacia vzdialenosť (max.)
15 mm
- Výstupy
PNP
- Materiál puzdra
mosaz
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
nezarovnaná
- Konštrukčná veľkosť
M30
- Pripojenie
zástrčka
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
85 °C
IP68
- Dĺžka
66 mm
- (Ø)
30 mm
- Rozmer.
(Ø x d) 30 mm x 66 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- Spínacia frekvencia
1150 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628130 Pepperl+Fuchs senzor NBN15-30GM50-A2-V1 326161-0190 M30 nezarovnaná PNP (Ø x d) 30 mm x 66 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628130 Pepperl+Fuchs senzor NBN15-30GM50-A2-V1 326161-0190 M30 nezarovnaná PNP (Ø x d) 30 mm x 66 mm Piece
Popis
Spínacia vzdialenosť: 15 mm, inštalácia: nezapustená, funkcia spínania: antivalentná, typ výstupu: PNP, prevádzkové napätie: 5 ... 36 V, prevádzkový prúd: 0 ... 200 mA
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Spínacia funkcia: doplnková
- Typ výstupu: PNP
- Vzdialenosť snímania: 15 mm
- Inštalácia: nie zapustená
- Polarita výstupu: DC
- Zaručená spínacia vzdialenosť: 0 ... 12,15 mm
- Ovládací prvok: konštrukčná oceľ, napr. B. 1.0037, S235JR (predtým St37-2) | 45 mm x 45 mm x 1 mm
- redukčný faktor r Al : 0,4
- redukčný faktor r Cu : 0,37
- redukčný faktor r V2A (1,4301) : 0,71
- redukčný faktor r pani : 0,46
- Typ výstupu: 4-vodičový
- vlastnosti
- Prevádzkové napätie: 5 ... 36 V
- Frekvencia spínania: 0 ... 1150 Hz
- Hysterézia: zvyčajne 5%
- Ochrana proti prepólovaniu: ochrana proti prepólovaniu
- Ochrana proti skratu: taktovanie
- Pokles napätia: ≤ 1V
- Prevádzkový prúd: 0 ... 200 mA
- Zostatkový prúd: 20 µA max
- Prúd naprázdno: ≤15mA
- Oneskorenie pripravenosti: ≤ 10 ms
- Zobrazenie stavu spínania: viacotvorová LED, žltá
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 1248 n.l
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- zhoda
- Súlad s LABS: VDMA 24364-A1/B2/C1/T100°CW
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Schválenia a certifikáty
- Zhoda s EAC: TR CU 020/2011
- Trieda ochrany: II
- Menovité izolačné napätie: 36V
- Menovité impulzné výdržné napätie: 500 V
- Schválenie UL: Zoznam cULus, univerzálny zdroj napájania triedy 2
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -40 ... 85 °C (-40 ... 185F)
- Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
- mechanické údaje
- Typ pripojenia: zástrčka zariadenia
- Materiál puzdra: mosadz, potiahnutá bielym bronzom
- Tvár: PBT, zelená
- Ochranný druh IP68
- zástrčkou
- Závit: M12 x 1
- Počet palíc: 4
- Hmotnosť: 136 g
- Uťahovací moment: 0 ... 30 Nm
- Všeobecné informácie
- Rozsah dodávky: Dodávané s 2 maticami s aretačnými zubami
