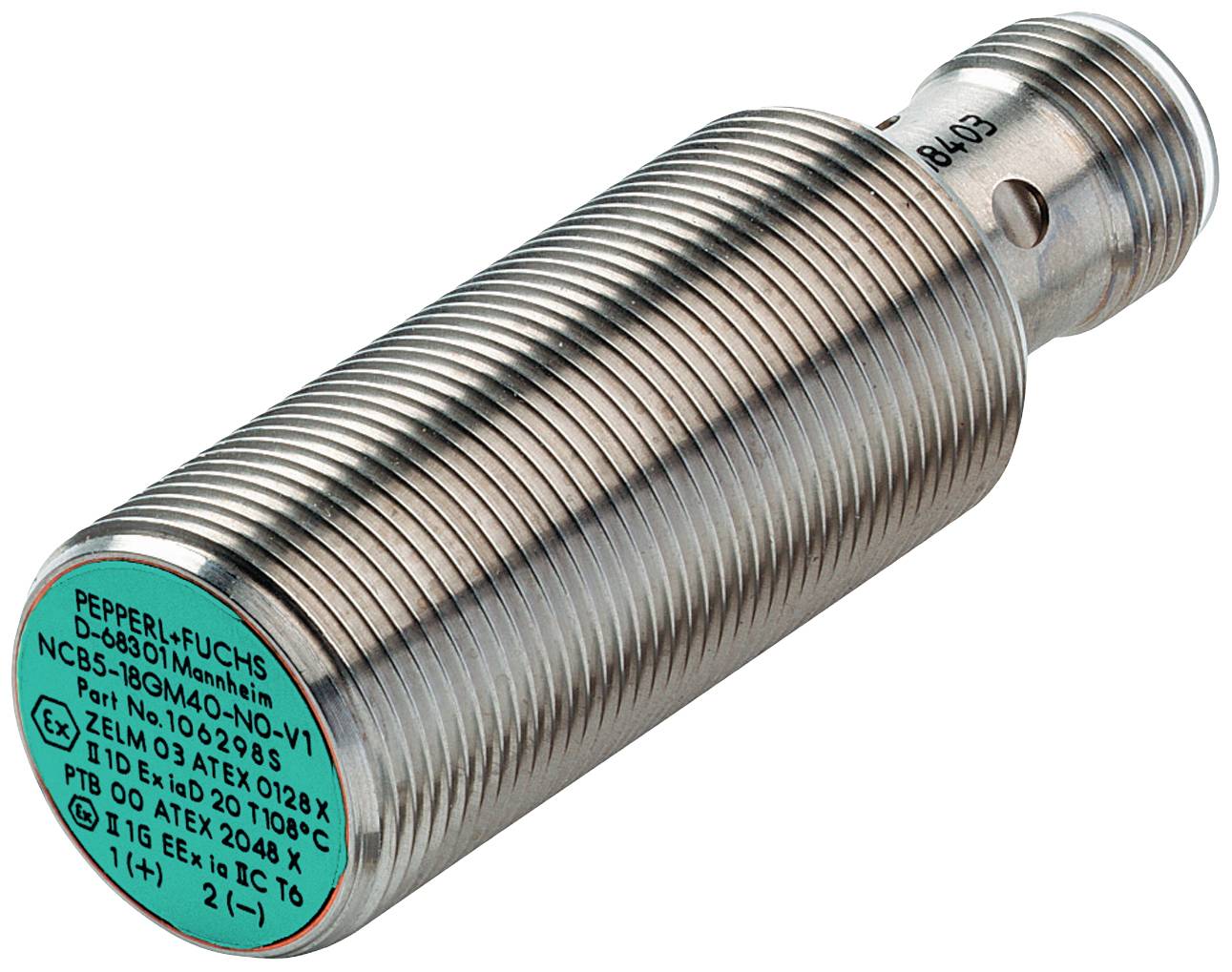

Pepperl+Fuchs senzor NCB5-18GM40-N0-V1 70133057 M18 zarovnaná NAMUR (Ø x d) 18 mm x 55 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
8.2 V
Typ kontaktu
1 rozpínací
Spínacia vzdialenosť (max.)
5 mm
Výstupy
NAMUR
Datasheety: (PDF)
Počet
Celkom (76,41 € / kus)
76,41 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
senzor
- Typ
NCB5-18GM40-N0-V1
- Prevádzkové napätie max.
8.2 V
- Prevádzkové napätie
8.2 V (max)
- Typ kontaktu
1 rozpínací
- Spínacia vzdialenosť (max.)
5 mm
- Výstupy
NAMUR
- Materiál puzdra
Ušlechtilá ocel V2A
- Vyhotovenie (senzory)
Induktívne
- Vlastnosti materiálu
nerezové
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M18
- Pripojenie
zástrčka
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
100 °C
IP66
IP67
- Dĺžka
55 mm
- (Ø)
18 mm
- Rozmer.
(Ø x d) 18 mm x 55 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- Spínacia frekvencia
400 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628137 Pepperl+Fuchs senzor NCB5-18GM40-N0-V1 70133057 M18 zarovnaná NAMUR (Ø x d) 18 mm x 55 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628137 Pepperl+Fuchs senzor NCB5-18GM40-N0-V1 70133057 M18 zarovnaná NAMUR (Ø x d) 18 mm x 55 mm
Popis
Pripojenie: 2-vodičové
Vlastnosti špecifické pre aplikáciu: rozšírený teplotný rozsah
Typ výstupu: NAMUR
Prevedenie: cylindrický
Inštalácia: zapustená
Typ elektrického pripojenia: zástrčka zariadenia M12
Princíp detekcie: indukčný
Funkcia: indukčné snímače
Konštrukcia puzdra: cylindrický
Materiál puzdra: nehrdzavejúca oceľ (V2A)
Materiál puzdra: nehrdzavejúca oceľ
Úroveň ochrany zariadenia: Da (zóna 20)
Úroveň ochrany zariadenia: Ga (zóna 0)
Úroveň ochrany zariadenia: Gb (zóna 1)
Úroveň ochrany zariadenia: Mb (ťažba)
Maximálny rozsah: 5 mm ... 10 mm
Frekvencia spínania: 500 Hz
Funkcia spínania: otvárač (NC)
Ochranný druh IP66
Ochranný druh IP67
Úroveň integrity bezpečnosti: SIL 2
Bezpečnostná funkcia: SIL 2
Typ signálu: NAMUR
Napätie: DC
Maximálna teplota okolia: +100 °C
Minimálna teplota okolia: -25 °C
Napájacie napätie: DC
Schválenia: ATEX
Schválenia: CCCEx/NEPSI
Schválenia: EAC
Schválenia: IECEx
Schválenia: UL nebezpečné miesto
Schválenia: UL Obyčajné miesto
cylindrické prevedenie: závitové puzdro M18
Tento text bol preložený strojovo.
Vlastnosti špecifické pre aplikáciu: rozšírený teplotný rozsah
Typ výstupu: NAMUR
Prevedenie: cylindrický
Inštalácia: zapustená
Typ elektrického pripojenia: zástrčka zariadenia M12
Princíp detekcie: indukčný
Funkcia: indukčné snímače
Konštrukcia puzdra: cylindrický
Materiál puzdra: nehrdzavejúca oceľ (V2A)
Materiál puzdra: nehrdzavejúca oceľ
Úroveň ochrany zariadenia: Da (zóna 20)
Úroveň ochrany zariadenia: Ga (zóna 0)
Úroveň ochrany zariadenia: Gb (zóna 1)
Úroveň ochrany zariadenia: Mb (ťažba)
Maximálny rozsah: 5 mm ... 10 mm
Frekvencia spínania: 500 Hz
Funkcia spínania: otvárač (NC)
Ochranný druh IP66
Ochranný druh IP67
Úroveň integrity bezpečnosti: SIL 2
Bezpečnostná funkcia: SIL 2
Typ signálu: NAMUR
Napätie: DC
Maximálna teplota okolia: +100 °C
Minimálna teplota okolia: -25 °C
Napájacie napätie: DC
Schválenia: ATEX
Schválenia: CCCEx/NEPSI
Schválenia: EAC
Schválenia: IECEx
Schválenia: UL nebezpečné miesto
Schválenia: UL Obyčajné miesto
cylindrické prevedenie: závitové puzdro M18
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Funkcia spínania: otvárač (NC)
- Typ výstupu: NAMUR
- Vzdialenosť snímania: 5 mm
- Inštalácia: zapustená
- Zaručená spínacia vzdialenosť: 0 ... 4,05 mm
- Skutočná spínacia vzdialenosť: 4,5 ... 5,5 mm, zvyčajne 5 mm
- redukčný faktor r Al : 0,35
- redukčný faktor r Cu : 0,3
- redukčný faktor r V2A (1,4301) : 0,74
- Typ výstupu: 2-vodičový
- vlastnosti
- Menovité napätie: 8,2V (R i približne 1 kΩ)
- Frekvencia spínania: 0 ... 400 Hz
- Hysterézia: 1... 15 zvyčajne 5 %
- Ochrana proti prepólovaniu: ochrana proti prepólovaniu
- Ochrana proti skratu: áno
- spotreba energie
- Meracia doska nebola zistená: min 3 mA
- Zistená meracia doska: ≤ 1 mA
- Zobrazenie stavu spínania: viacotvorová LED, žltá
- Charakteristiky funkčnej bezpečnosti
- Úroveň integrity bezpečnosti (SIL): SIL 2
- MTTF t.j : 1880 n
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999
- Elektromagnetická kompatibilita: NE 21:2007
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Schválenia a certifikáty
- Schválenie IECEx
- Úroveň ochrany zariadenia Ga: IECEx PTB 11.0037X
- Úroveň ochrany zariadenia Gb: IECEx PTB 11.0037X
- Úroveň ochrany zariadenia Da: IECEx PTB 11.0037X
- Úroveň ochrany zariadenia Mb: IECEx PTB 11.0037X
- Schválenie ATEX
- Úroveň ochrany zariadenia Ga: PTB 00 ATEX 2048 X
- Úroveň ochrany zariadenia Gb: PTB 00 ATEX 2048 X
- Úroveň ochrany zariadenia Da: PTB 00 ATEX 2048 X
- Zhoda s EAC: TR CU 012/2011
- UL schválenie
- Bežné miesto: E87056
- Nebezpečné miesto: E501628
- Kontrolný výkres: 116-0452
- schválenie CCC
- Nebezpečné miesto: 2020322315002255
- schválenie NEPSI
- Certifikát NEPSI: GYJ16.1393X
- Schválenie TIIS: na vyžiadanie
- ANZEx: 18.3018X
- schválenie KCC
- Nebezpečné miesto: 09-AV4BO-0226
- Námorné schválenie: DNVGL TAA00001A5
- Podmienky prostredia
- Teplota okolia: -25 ... 100 °C (-13 ... 212 °F)
- Skladovacia teplota: -40 ... 100 °C (-40 ... 212 °F)
- mechanické údaje
- Typ pripojenia: zástrčka zariadenia
- Materiál puzdra: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
- Tvár: PBT
- Stupeň krytia: IP66 / IP67
- zástrčkou
- Závit: M12 x 1
- Počet palíc: 4
- Všeobecné informácie
- Použitie v oblastiach s nebezpečenstvom výbuchu: pozri návod na obsluhu
