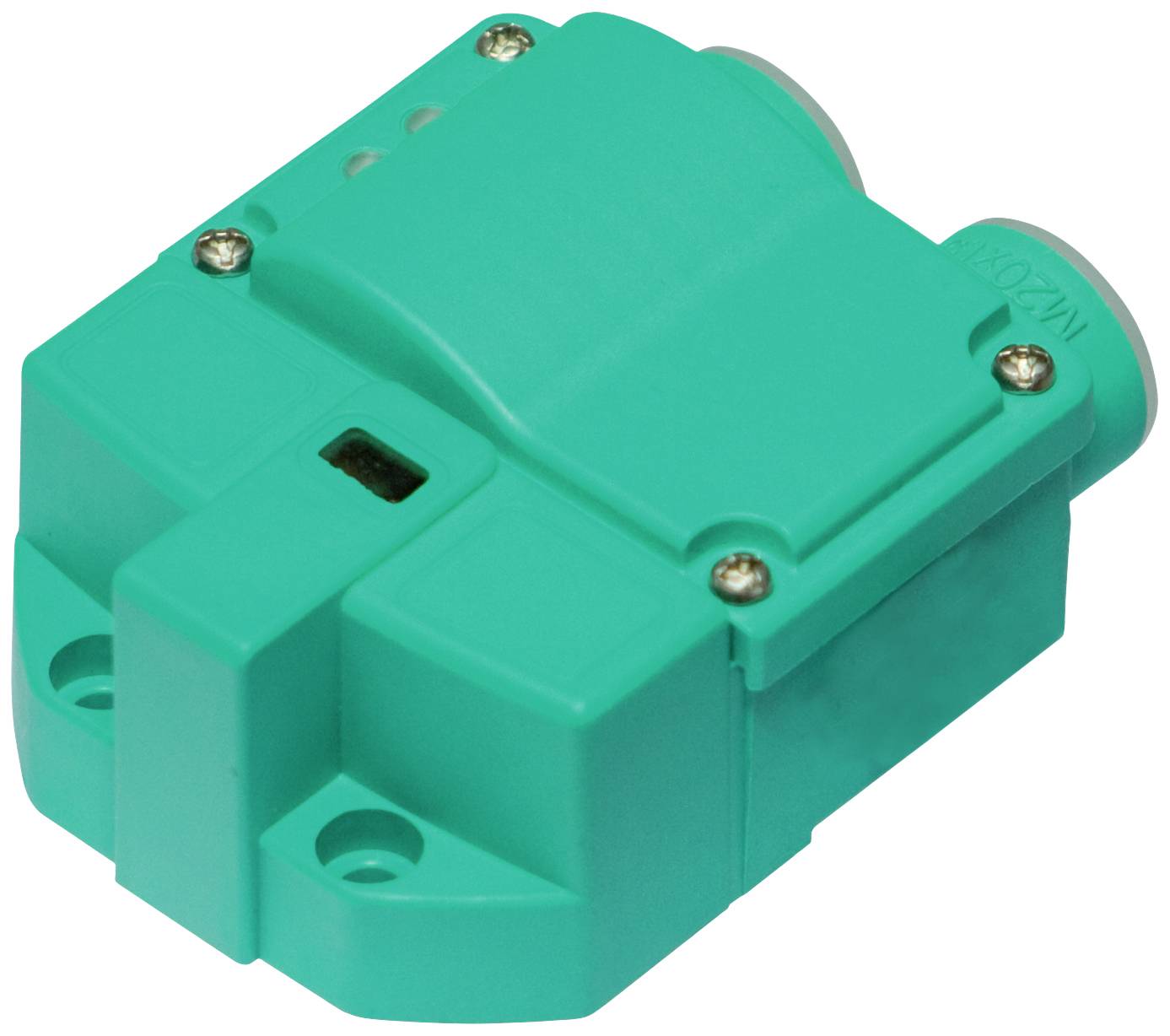

Pepperl+Fuchs senzor NCN3-F31K-N4-B13 70110340 zarovnaná NAMUR
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
8.2 V
Typ kontaktu
2 rozpínacie
Spínacia vzdialenosť (max.)
3 mm
Výstupy
NAMUR
Datasheety: (PDF)
Počet
Celkom (162,59 € / kus)
162,59 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
senzor
- Typ
NCN3-F31K-N4-B13
- Prevádzkové napätie max.
8.2 V
- Prevádzkové napätie
8.2 V (max)
- Typ kontaktu
2 rozpínacie
- Spínacia vzdialenosť (max.)
3 mm
- Výstupy
NAMUR
- Materiál puzdra
PBT
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
zarovnaná
- Pripojenie
pružinová svorka
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
100 °C
IP67
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- Spínacia frekvencia
3 kHz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628126 Pepperl+Fuchs senzor NCN3-F31K-N4-B13 70110340 zarovnaná NAMUR
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628126 Pepperl+Fuchs senzor NCN3-F31K-N4-B13 70110340 zarovnaná NAMUR
Popis
Rozsah snímania: 3 mm, inštalácia: zapustená, funkcia spínania: 2 x rozpínací kontakt (NC), typ výstupu: NAMUR, menovité napätie: 8 V
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Spínacia funkcia: 2 x otvárač (NC)
- Typ výstupu: NAMUR
- Snímacia vzdialenosť: 3 mm
- Inštalácia: zapustená montáž
- Zaručená spínacia vzdialenosť: 0 ... 2,4 mm
- Skutočná spínacia vzdialenosť: 2,7 ... Typ 3,3 mm
- Ovládací prvok: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A) | 8,5 mm x 8,5 mm x 0,5 mm
- redukčný faktor r Al : 0,5
- redukčný faktor r Cu : 0,4
- redukčný faktor r V2A (1,4301) : 1
- redukčný faktor r St37 : 1.3
- redukčný faktor r pani : 0,6
- Typ výstupu: 2-vodičový
- vlastnosti
- Menovité napätie: 8,2V (R i približne 1 kΩ)
- Frekvencia spínania: 0 ... 3 kHz
- Hysterézia: zvyčajne 5%
- Ochrana proti prepólovaniu: ochrana proti prepólovaniu
- Ochrana proti skratu: áno
- Vhodné pre technológiu 2:1: áno, ochranná dióda proti prepólovaniu nie je potrebná
- spotreba energie
- Meracia doska nebola zistená: ≥ 3 mA
- Zistená meracia doska: ≤ 1 mA
- Oneskorenie pripravenosti: ≤ 1,1 ms
- Zobrazenie stavu spínania: LED, žltá
- Displej stavu ventilu: LED, žltá
- Charakteristiky funkčnej bezpečnosti
- Úroveň integrity bezpečnosti (SIL): SIL 2
- MTTF t.j : 1470 n.l
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- ventilový okruh
- Napätie: 32VDC max
- Prúd: 240mA max
- Ochrana proti skratu: nie
- Ochrana proti prepólovaniu: áno, ak je polarita výstupu obrátená, LED je mimo prevádzky, čo vedie k väčšiemu výkonu pre elektromagnetický ventil
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999
- Elektromagnetická kompatibilita: NE 21:2007
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Schválenia a certifikáty
- Schválenie IECEx
- Úroveň ochrany zariadenia Ga: IECEx TUN 17.0021X
- Úroveň ochrany zariadenia Gb: IECEx TUN 17.0021X
- Úroveň ochrany zariadenia Mb: IECEx TUN 17.0021X
- Schválenie ATEX
- Úroveň ochrany zariadenia Ga: TÜV 99 ATEX 1479 X
- Úroveň ochrany zariadenia Gb: TÜV 99 ATEX 1479 X
- Úroveň ochrany zariadenia Gc (ic): PF 13 CERT 2895 X
- Zhoda s EAC: TR CU 012/2011
- Schválenie UL: cULus Listed, General Purpose
- Bežné miesto: E87056
- Nebezpečné miesto: E501628
- Kontrolný výkres: 116-0456
- schválenie CCC
- Nebezpečné miesto: 2020322315002262
- schválenie NEPSI
- Certifikát NEPSI: GYJ19.1410X
- Podmienky prostredia
- Teplota okolia: -25 ... 100 °C (-13 ... 212 °F)
- Skladovacia teplota: -40 ... 100 °C (-40 ... 212 °F)
- mechanické údaje
- Pripojenie (systémová strana): klietkové svorky | Dĺžka odizolovania: 7 mm | Káblová vývodka M20 x 1,5 | použiteľná dĺžka závitu 11,5 mm | maximálna hĺbka zaskrutkovania 11,5 mm
- Prierez drôtu (strana systému): tuhý: 0,14 ... 2,5 mm 2 | flexibilné: 0,14 ... 1,5 mm 2 | flexibilné s objímkou: 0,25 ... 1,5 mm 2
- Pripojenie (strana ventilu): rovnaké ako pripojenie (strana systému)
- Prierez vodiča (strana ventilu): rovnaký ako prierez vodiča (strana systému)
- Materiál puzdra: PBT
- Tvár: PBT
- Ochranný druh IP67
- Uťahovací moment pre upevňovacie skrutky: 4 Nm ... 5 Nm
- Uťahovací moment pre skrutky krytu: 1 Nm
- Uťahovací moment káblovej vývodky: M20 x 1,5 ; max 7 Nm
- Poznámka: Vypnutie LED
- Všeobecné informácie
- Použitie v oblastiach s nebezpečenstvom výbuchu: pozri návod na obsluhu
