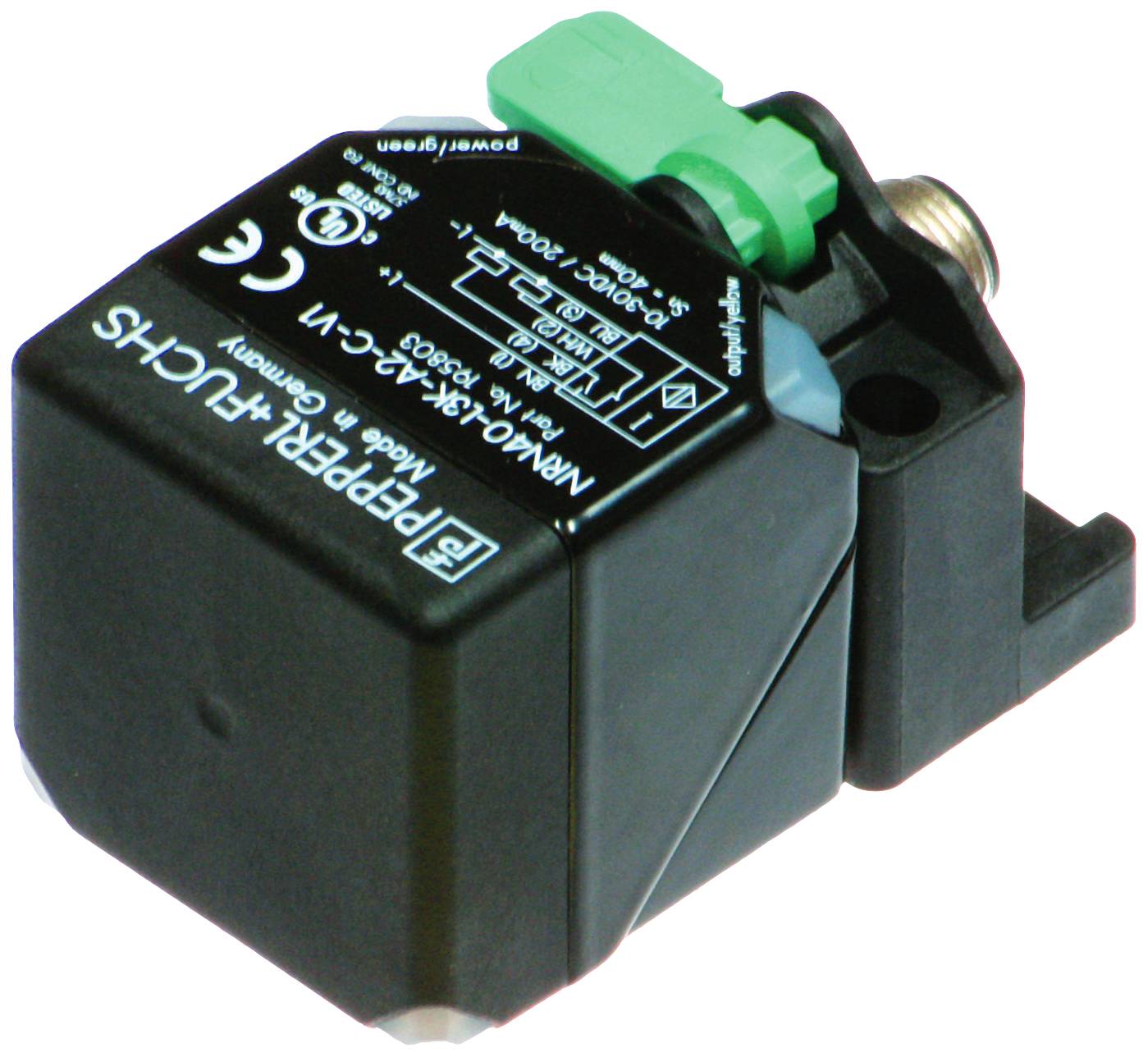

Pepperl+Fuchs senzor NRN40-L3K-A2-C-V1 306534-0108 M12 nezarovnaná PNP
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
30 V/DC
Typ kontaktu
Antivalentná
Spínacia vzdialenosť (max.)
40 mm
Výstupy
PNP
Datasheety: (PDF)
4 Ks
Počet
Celkom (97,55 € / kus)
97,55 €
bez DPH.
Doprava zadarmo
Už len 4 Ks skladom!
Technické parametre
- Kategória výrobku
senzor
- Typ
NRN40-L3K-A2-C-V1
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
Antivalentná
- Spínacia vzdialenosť (max.)
40 mm
- Výstupy
PNP
- Materiál puzdra
GD-ZnAl4Cu1
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
nezarovnaná
- Konštrukčná veľkosť
M12
- Pripojenie
zástrčka M12, 4-pólová
- Vlastnosti
LED kontrolka
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- Spínacia frekvencia
180 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628483 Pepperl+Fuchs senzor NRN40-L3K-A2-C-V1 306534-0108 M12 nezarovnaná PNP
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2628483 Pepperl+Fuchs senzor NRN40-L3K-A2-C-V1 306534-0108 M12 nezarovnaná PNP
Popis
Spínacia vzdialenosť: 40 mm, inštalácia: nezapustená, funkcia spínania: antivalentná, typ výstupu: PNP, prevádzkové napätie: 10 ... 30 V DC, prevádzkový prúd: 0 ... 200 mA
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Spínacia funkcia: doplnková
- Typ výstupu: PNP
- Vzdialenosť snímania: 40 mm
- Inštalácia: nie zapustená
- Polarita výstupu: DC
- Zaručená spínacia vzdialenosť: 0 ... 32,4 mm
- Skutočná spínacia vzdialenosť: 36 ... 44 mm
- redukčný faktor r Al : 1
- redukčný faktor r Cu : 1
- redukčný faktor r V2A (1,4301) : 1
- redukčný faktor r St37 : 1
- Typ výstupu: 4-vodičový
- vlastnosti
- Prevádzkové napätie: 10 ... 30 V DC
- Frekvencia spínania: 0 ... 180 Hz
- Hysterézia: 2... 15 %
- Ochrana proti prepólovaniu: ochrana proti prepólovaniu
- Ochrana proti skratu: taktovanie
- Pokles napätia: ≤ 2,5V
- Prevádzkový prúd: 0 ... 200 mA
- Zostatkový prúd: 0 ... 0,5 mA typ 0,01 mA
- Prúd naprázdno: ≤ 25 mA
- Oneskorenie pripravenosti: 15 ms
- Jednosmerné magnetické pole: 200 mT
- Striedavé magnetické pole: 200 mT
- Displej prevádzkového napätia: LED, zelená
- Zobrazenie stavu spínania: LED, žltá
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 1123 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Schválenia a certifikáty
- Trieda ochrany: II
- Menovité izolačné napätie: 60 V
- Menovité impulzné výdržné napätie: 800 V
- Schválenie UL: cULus Listed, General Purpose
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
- Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
- mechanické údaje
- Typ pripojenia: konektor zariadenia M12 x 1, 4-pin
- Materiál puzdra: GD-ZnAl4Cu1, potiahnutý | Montážna príruba PA6-GF35
- Tvár: PA 6 Grivory GVN-35H
- Ochranný druh IP67
- Hmotnosť: 180 g
