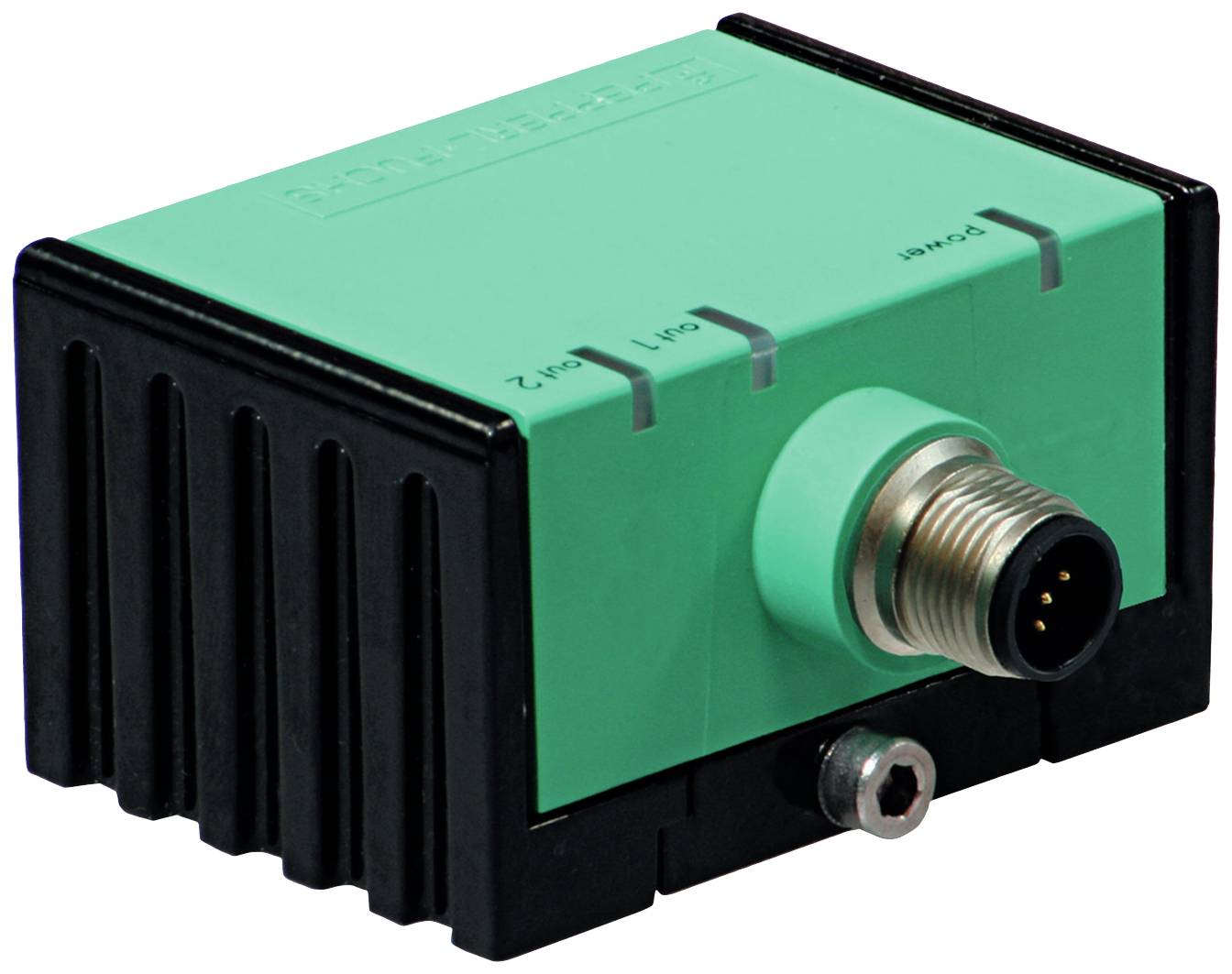

Pepperl+Fuchs senzor priblíženia INY060D-F99-2I2E2-V17 241157 zástrčka M12 M12, 8-pólový
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor priblíženia
Prevádzkové napätie max.
30 V/DC
Výstupy
PNP, zatvárač
Pripojenie
M12, 8-pólový
Krytie
IP68
IP69K
Datasheety: (PDF)
Počet
Celkom (486,99 € / kus)
486,99 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
senzor priblíženia
- Typ
INY060D-F99-2I2E2-V17
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Prevádzkový prúd
100 mA
- Rozlíšenie
0.02°
- Počet osí
2
- Výstupy
PNP, zatvárač
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Meracie presnosť ±
0.2°
- Pripojenie
M12, 8-pólový
- Materiál puzdra
PA
- Vlastnosti
LED kontrolka
- Rozhranie
zástrčka M12
- Min. teplota
-40 °C
- Max. teplota
85 °C
IP68
IP69K
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2629152 Pepperl+Fuchs senzor priblíženia INY060D-F99-2I2E2-V17 241157 zástrčka M12 M12, 8-pólový
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2629152 Pepperl+Fuchs senzor priblíženia INY060D-F99-2I2E2-V17 241157 zástrčka M12 M12, 8-pólový
Popis
Rozsah merania: -30 ... 30 °, prevádzkové napätie: 10 ... 30 V DC, typ výstupu: 2 spínacie výstupy pnp, normálne otvorený, chránený proti prepólovaniu, odolný proti skratu, typ výstupu: 2 prúdové výstupy 4 ... 20 mA (1 výstup pre každú os), typ pripojenia: konektor zariadenia M12 x 1, 8-pin
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Typ: Snímač sklonu, 2-osový
- Rozsah merania: -30 ... 30°
- Absolútna presnosť: ≤±0,2°
- Oneskorenie odozvy: ≤ 25 ms
- Rozlíšenie: ≤0,02°
- Opakovateľnosť: ≤±0,04°
- Vplyv teploty: ≤0,004°/K
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 304 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED, zelená
- Stav spínania: 2 LED žlté: stav spínania (na výstup)
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Prúd naprázdno: ≤ 25 mA
- Oneskorenie pripravenosti: ≤ 200 ms
- spínací výstup
- Typ výstupu: 2 spínacie výstupy pnp, normálne otvorený, chránený proti prepólovaniu, odolný proti skratu
- Prevádzkový prúd: ≤ 100 mA
- Pokles napätia: ≤ 3V
- analógový výstup
- Typ výstupu: 2 prúdové výstupy 4 ... 20 mA | (1 výstup pre každú os)
- Odolnosť proti zaťaženiu: 0 ... 200Ω pri U B = 10... 18V | 0... 500Ω pri U B = 18... 30 V
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Odolnosť voči nárazom a nárazom: 100 G podľa DIN EN 60068-2-27
- Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Schválenia a certifikáty
- Schválenie UL: zdroj cULus, trieda 2
- Podmienky prostredia
- Teplota okolia: -40 ... 85 °C (-40 ... 185F)
- Skladovacia teplota: -40 ... 85 °C (-40 ... 185F)
- mechanické údaje
- Typ pripojenia: konektor zariadenia M12 x 1, 8-pin
- Materiál puzdra: PA
- Stupeň krytia: IP68 / IP69K
- Hmotnosť: 240 g
- predvolené nastavenia
- Analógový výstup (X): -30 ° ... 30°
- Analógový výstup (Y): -30 ° ... 30°
- Spínací výstup (X): -30 ° ... 30°
- Spínací výstup (Y): -30° ... 30°
