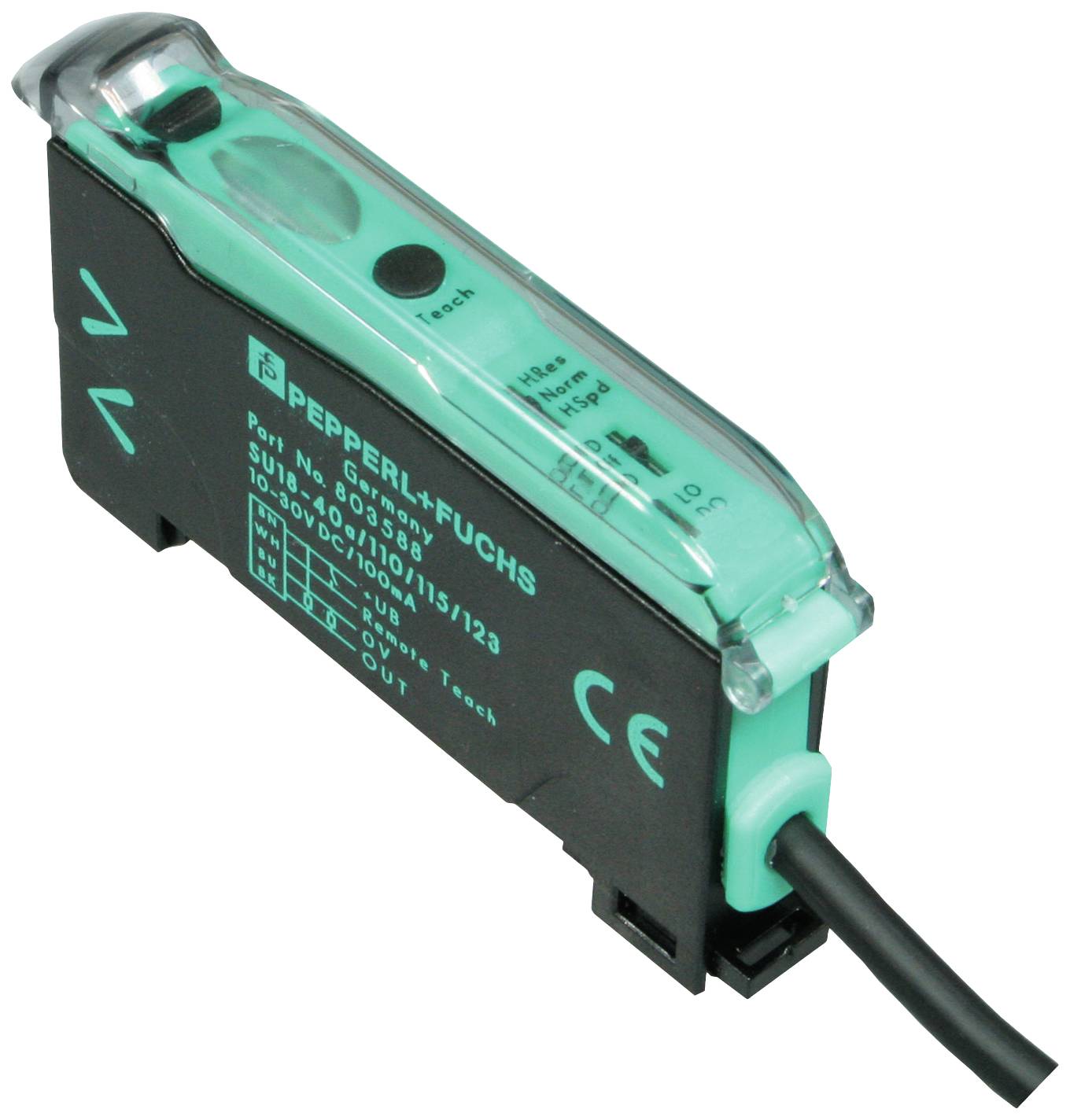

Pepperl+Fuchs SU18-40a/110/115/126a Optický senzor 1 ks Antivalentná (d x š x v) 62.3 x 9 x 34.5 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Optický senzor
Min. prevádzkové napätie
10 V/DC
Prevádzkové napätie max.
30 V/DC
Typ
SU18-40a/110/115/126a
Obsah
1 ks
Datasheety: (PDF)
Počet
Celkom (158,53 € / kus)
158,53 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
Optický senzor
- Typ
SU18-40a/110/115/126a
- Obsah
1 ks
- Vlastnosti
LED kontrolka
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
Antivalentná
- Spínacie napätie (max.)
30 V/DC
- Spínací prúd (max.)
100 mA
- Pripojenie
kábel, otvorené konce
IP50
- Min. teplota
-10 °C
- Max. teplota
55 °C
- Dĺžka
62.3 mm
- Šírka
9 mm
- V
34.5 mm
- Rozmer.
(d x š x v) 62.3 x 9 x 34.5 mm
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2627293 Pepperl+Fuchs SU18-40a/110/115/126a Optický senzor 1 ks Antivalentná (d x š x v) 62.3 x 9 x 34.5 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2627293 Pepperl+Fuchs SU18-40a/110/115/126a Optický senzor 1 ks Antivalentná (d x š x v) 62.3 x 9 x 34.5 mm
Popis
Rozsah snímania: do 150 mm (KLR-C02-2,2-2,0-K146), zdroj svetla: LED, typ svetla: červená, striedavé svetlo, 660 nm, výstup signálu: 1 výstup push-pull NPN/ PNP, skratuvzdorné, typ spínania: spínanie svetlo/tma, prepínateľné, pripojenie: kábel 2 m, 4 x 0,14 mm2, PVC, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -10 ... 55 °C (14 ... 131°F)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- Rozsah skenovania: až 150 mm (KLR-C02-2.2-2.0-K146)
- Rozsah: až 450 mm (KLE-C01-2.2-2.0-K116)
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo, 660 nm
- Limit vonkajšieho svetla: 10 000 luxov
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 690 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Prevádzkový displej: LED zelená, staticky svieti napájanie, displej nízkeho napätia: LED zelená pulzujúca (cca 0,8 Hz), skrat: LED zelená bliká (cca 4 Hz)
- Funkčný displej: LED žltá: staticky svieti spínací stav, bliká pri podkročení funkčnej rezervy
- Ovládacie prvky: tlačidlo zaučenia | Posuvný prepínač 2 polohy: prepínanie svetlo/tma | Posuvný prepínač 3 polohy: funkcie časovača - časovač vypnutý, oneskorenie zapnutia 40 ms, oneskorenie vypnutia 40 ms | Posuvný prepínač 3 polohy: prevádzkový režim - normálny, vysoká rýchlosť spínania, vysoké rozlíšenie
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- Zvlnenie: 10 %
- Prúd naprázdno: ≤30 mA
- VÝCHOD
- Výstup pred poruchou: 1 výstup push-pull NPN/PNP, odolný proti skratu
- Typ spínania: prepínanie svetlo/tma, prepínateľné
- Výstup signálu: 1 výstup push-pull NPN/PNP, odolný proti skratu
- Spínané napätie: max 30 V DC
- Spínaný prúd: max 100 mA, odporová záťaž
- Pokles napätia: ≤ 2 V DC pri 100 mA ; ≤ 0,7 V pri 10 mA
- Frekvencia spínania: štandardný režim: 3 kHz, vysokorýchlostný režim: 6 kHz, vysoké rozlíšenie: 500 Hz
- Čas odozvy: štandardný režim: 160 µs, vysokorýchlostný režim: 80 µs, vysoké rozlíšenie: 1 ms
- Presnosť opakovania: ≤ 0,5 % nastaveného rozsahu snímania
- Dodržiavanie noriem a smerníc
- Zhoda s normami
- Produktová norma: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Schválenia a certifikáty
- Schválenie UL: Zoznam cULus, zdroj napájania triedy 2, kryt typu 1
- Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
- Podmienky prostredia
- Teplota okolia: -10 ... 55 °C (14 ... 131°F)
- Skladovacia teplota: -20 ... 70 °C (-4 ... 158°F)
- mechanické údaje
- Šírka púzdra: 9 mm
- Výška púzdra: 34,5 mm
- Hĺbka púzdra: 62,3 mm
- Ochranný druh IP50
- Pripojenie: 2 m kábel, 4 x 0,14 mm 2 , PVC
- materiál
- Kryt: PC
- Hmotnosť: 45 g
