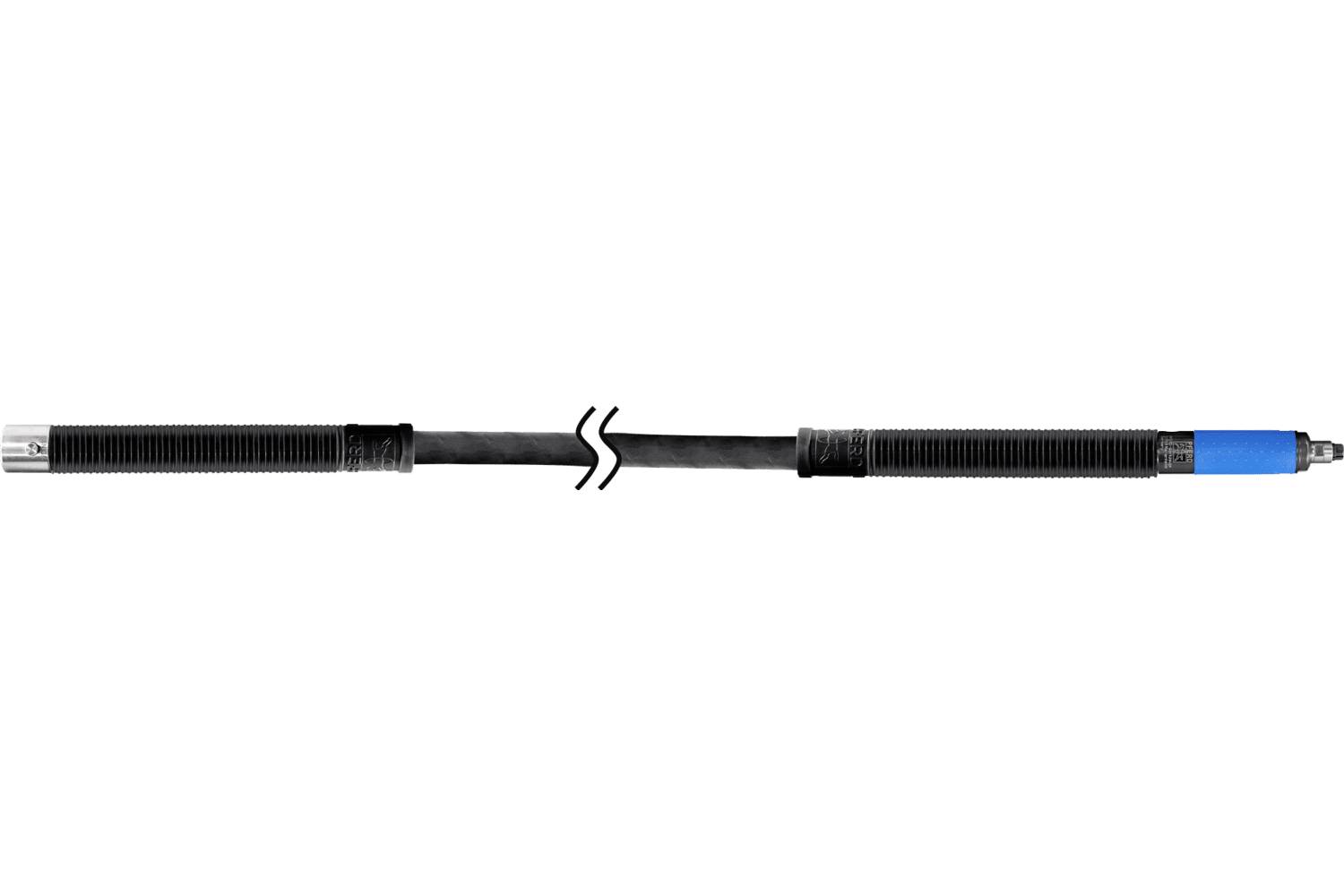

PFERD TOOLS Ohybný hriadeľ BW 7 DIN10/G22 25 000-11 000 ot./min. PFERD TOOLS 86100509 Priemer 18 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
56 Ks
Počet
Celkom (709,00 € / kus)
€
Technické parametre
- - PFERD TOOLS Typ: BW 7 DIN10/G22
- - Rozsah otáčok od: 11000 ot./min.
- - Rozsah otáčok až: 25 000 ot./min.
- - Konštrukcia: Systémový ohybný hriadeľ 7
- - Šírka (metrická): 18 mm
- - Ø spojky na strane pohonu (metrický): 30 mm
- - Spojka na strane pohonu, DIN: 10
- - Spojka na strane násadca Ø metrická: 22 mm
- - Spojka na strane násadca G: 22
- - Dĺžka (metrická): 1654 mm
- - Čistá hmotnosť: 1,536 kg
- - Ø spojky na strane pohonu [mm]: 30
- - Spojka na strane násadca Ø [mm]: 22
- - Vonkajší priemer (metrický): 18 mm
- - Výška: 18 mm
- Kategória výrobku
ohybný hriadeľ
- (Ø)
18 mm
- Obsah
1 ks
- Dĺžka
1654 mm
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3773069 PFERD TOOLS Ohybný hriadeľ BW 7 DIN10/G22 25 000-11 000 ot./min. PFERD TOOLS 86100509 Priemer 18 mm
Popis
Flexibilné hriadele sa skladajú z troch komponentov, ktoré je možné kombinovať rôznymi spôsobmi: flexibilné jadro (SE), ochranné puzdro (SCH) a rukoväť (HA). Flexibilné jadro pozostáva zo štyroch až desiatich vrstiev drôtu podľa normy DIN 2076, špeciálne pre vysokorýchlostné otáčanie v smere hodinových ručičiek. Vnútorná spojka je pevne stlačená. Jadro ohybného hriadeľa je potrebné premazať približne po 100 prevádzkových hodinách. Ochranný obal je vyrobený z olejuvzdornej gumy s plochou oceľovou špirálou vo vnútri a pevnou gumou na vonkajšej strane. Spojky sú pevne stlačené a pokryté gumovými manžetami na vystuženie. Násadce sú ľahké, ľahko sa s nimi manipuluje a pokrývajú široký rozsah otáčok. Nepretržitá prevádzka umožňuje prácu bez únavy s nízkou prevádzkovou hlučnosťou. Vymeniteľné klieštiny umožňujú použitie širokej škály nástrojov. Posuvné pripojenie umožňuje rýchlu výmenu násadcov. Flexibilný hriadeľ vrátane rukoväte HA 7 G22.
Odporúčania pre aplikáciu:
- Rozsah rýchlosti a výkonu by sa nemal prekročiť ani podkročiť.
- Oprava duše a ochranného puzdra nie je možná. Ako náhradu odporúčame nové diely pripravené na montáž.
- Pri použití ohybných hriadeľov je nevyhnutné zabezpečiť, aby hriadele neboli ohnuté za stanovený polomer zakrivenia. Pre každý ohybový hriadeľ je špecifikovaný najmenší možný polomer zakrivenia.
- Polomer zakrivenia najmenej 140 mm.
- Na údržbu ohybného hriadeľa spoločnosť PFERD TOOLS odporúča údržbársku sadu P-SET BW 7 s mazivom na hriadeľ FT 4.
Informácie o objednávke:
- Špeciálne dĺžky sú k dispozícii na požiadanie.
- Rúry a hadice s posuvným pripojením na oboch stranách sú k dispozícii na požiadanie.
Tento text bol preložený strojovo.
