PFERD TOOLS SE 7 DIN10/G22 86200309 Duša 1 ks

Doručenie: St 29. 7.

293 Ks

Počet

Celkom (109,99 € / kus)

109,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

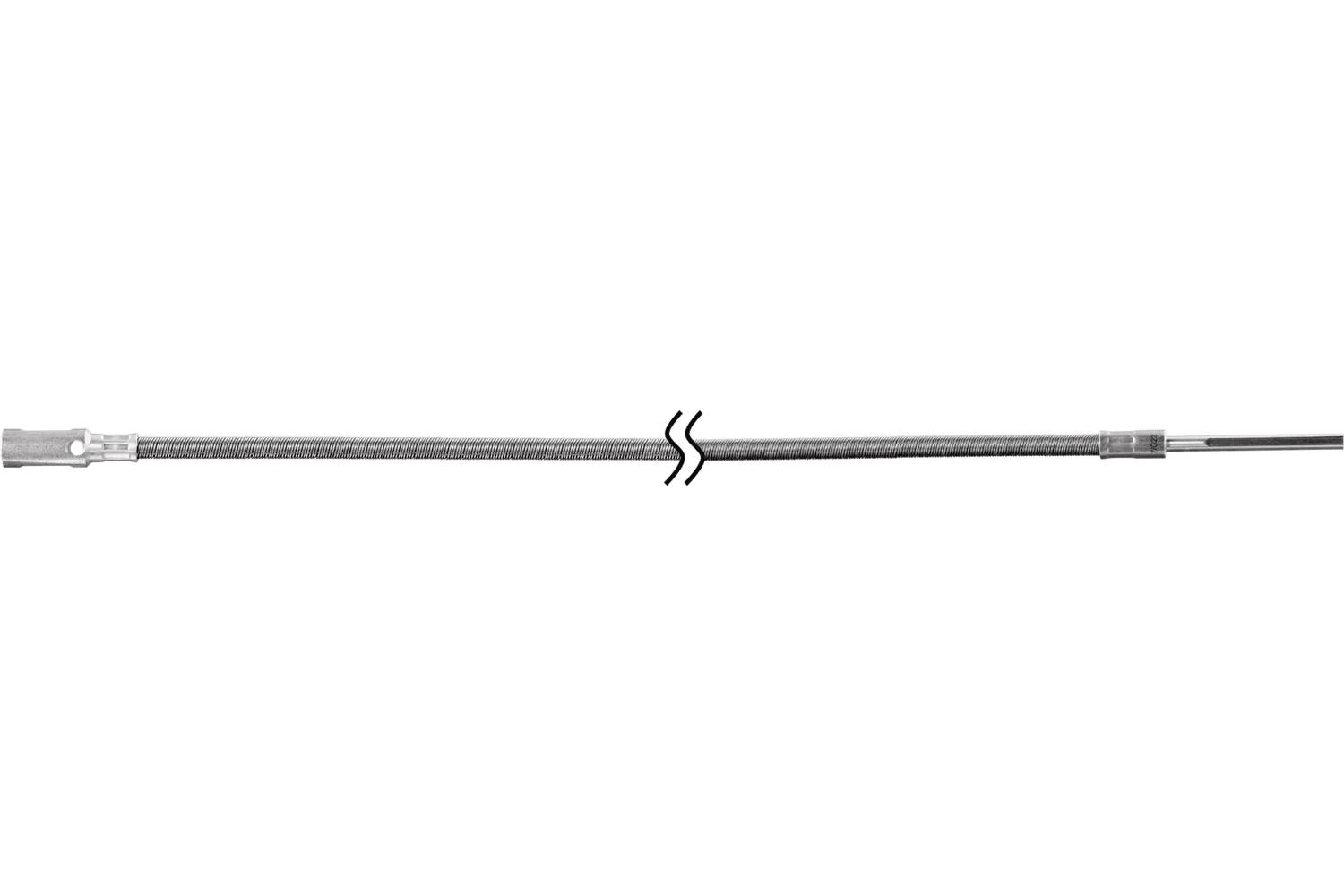

PFERD TOOLS Soul SE 7 DIN10/G22

Konštrukcia: Systémový ohybný hriadeľ 7

Technické parametre

- PFERD TOOLS Typ: SE 7 DIN10/G22
- Rozsah otáčok od: 11000 ot./min.
- Rozsah otáčok až: 25 000 ot./min.
- Konštrukcia: Systémový ohybný hriadeľ 7
- Šírka (metrická): 7 mm
- Spojka na strane pohonu, DIN: 10
- Spojka na strane násadca Ø metrická: 5 mm
- Spojka na strane násadca G: 22
- Dĺžka (metrická): 1589 mm
- Čistá hmotnosť: 0,4 kg
- Ø spojky na strane pohonu [mm]: M10
- Priemer spojky na strane násadca Ø [mm]: 5/3,85
- Vonkajší priemer (metrický): 7 mm
- Výška: 7 mm

Kategória výrobku: Duša

Dĺžka: 1589 mm

Hmotnosť: 0.4 kg

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3773080 PFERD TOOLS SE 7 DIN10/G22 86200309 Duša 1 ks

Popis

Flexibilné hriadele sa skladajú z troch komponentov, ktoré je možné kombinovať rôznymi spôsobmi: flexibilné jadro (SE), ochranné puzdro (SCH) a rukoväť (HA). Flexibilné jadro pozostáva zo štyroch až desiatich vrstiev drôtu podľa normy DIN 2076, špeciálne pre vysokorýchlostné otáčanie v smere hodinových ručičiek. Vnútorná spojka je pevne stlačená. Jadro ohybného hriadeľa je potrebné premazať približne po 100 prevádzkových hodinách. Ochranný obal je vyrobený z olejuvzdornej gumy s plochou oceľovou špirálou vo vnútri a pevnou gumou na vonkajšej strane. Spojky sú pevne stlačené a pokryté gumovými manžetami na vystuženie. Násadce sú ľahké, ľahko sa s nimi manipuluje a pokrývajú široký rozsah otáčok. Nepretržitá prevádzka umožňuje prácu bez únavy s nízkou prevádzkovou hlučnosťou. Vymeniteľné klieštiny umožňujú použitie širokej škály nástrojov. Posuvné pripojenie umožňuje rýchlu výmenu násadcov. Náhradné jadro pre BW 7 DIN 10/G22.

Odporúčania pre aplikáciu:
- Rozsah rýchlosti a výkonu by sa nemal prekročiť ani podkročiť.
- Oprava duše a ochranného puzdra nie je možná. Ako náhradu odporúčame nové diely pripravené na montáž.
- Pri použití ohybných hriadeľov je nevyhnutné zabezpečiť, aby hriadele neboli ohnuté za stanovený polomer zakrivenia. Pre každý ohybový hriadeľ je špecifikovaný najmenší možný polomer zakrivenia.
