Phoenix Contact 1016813 SOL-SC-2ST-0-DC-2MPPT-1001SE | Conrad Electronic

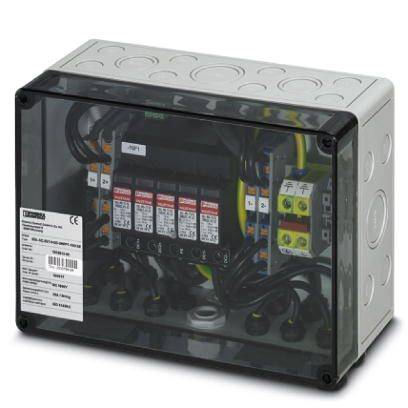

Elektrický rozvádzač s viacerými poistkami, káblami a výrobným štítkom, namontovaný v sivom kryte.

Ilustračný obrázok

Elektrický rozvádzač s viacerými poistkami, káblami a výrobným štítkom, namontovaný v sivom kryte.

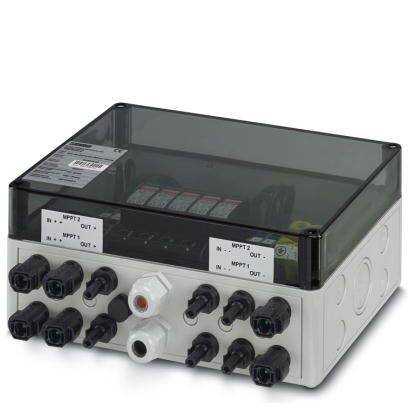

Obdĺžnikový sivý rozvádzač elektroniky s viacerými čiernymi prípojkami a priehľadným krytom.

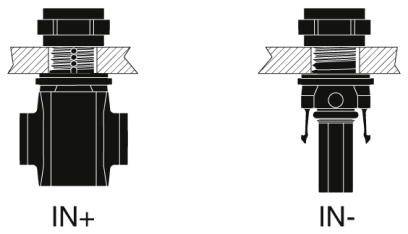

Dva ventilové diagramy: Vľavo s označením 'IN+' zobrazuje pozitívny vstup, vpravo s označením 'IN-' zobrazuje negatívny vstup.

Zeleno-žltá pásikavá obdĺžniková plocha s dvoma sivými kruhmi a sivým obdĺžnikom uprostred. Pod ňou symbol uzemnenia.

Poistka v zeleno-žltom pruhovanom vzore so symbolom uzemnenia dole.

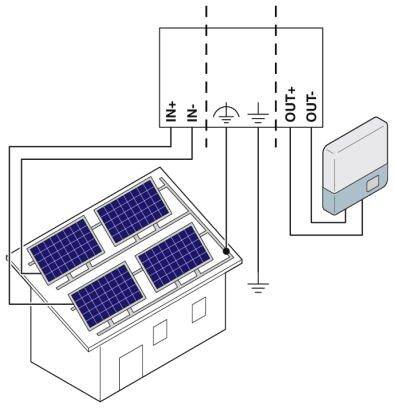

Schéma solárnej inštalácie: Strecha domu so solárnymi panelmi, prepojená s meničom. Vedenia znázorňujú tok elektrickej energie do a z prístroja.

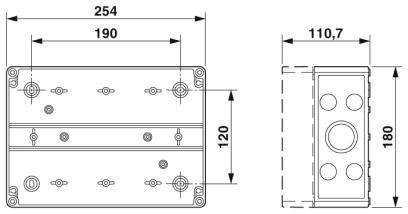

Technický výkres obdĺžnikového puzdra s rozmermi: 254 mm x 120 mm x 110,7 mm. Obsahuje upevňovacie body.

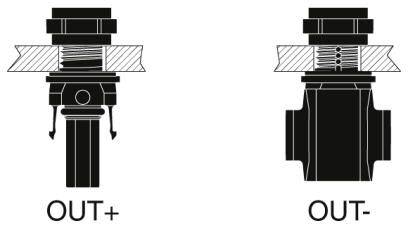

Dva technické diagramy zobrazujú ventily s označeniami 'OUT+' a 'OUT-'. Ľavý diagram obsahuje dodatočné komponenty, pravý nie.

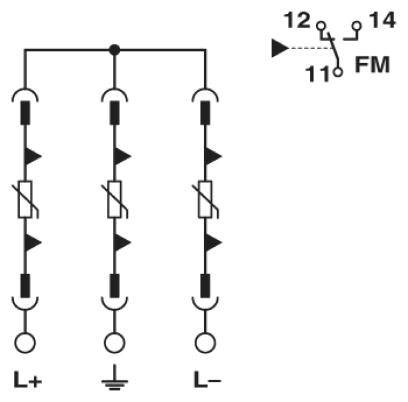

Elektrický schéma: Tri paralelné elektrické obvody s diódami a spínací symbol v pravom hornom rohu s označeniami '12', '11', '14', 'FM'.

1/9

Ilustračný obrázok

Phoenix Contact

Datasheety: (PDF)

European union

Doručenie: Št 15. 10.

Počet

Ks

Celkom (275,61 € / kus)

275,61 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP65
Teplota okolia (prevádzka): -20 ° C - +55 ° C
Kryt / dvere materiálu: polykarbonát (priehľadný)
Počet vstupov reťazca: 2 (na sledovač MPP)
Prúd na reťazec: 20 A.
Počet výstupov: 1 (na sledovač MPP)
Počet podporovaných sledovačov MPP: 2
Typ káblového vstupu: SUNCLIX
Prierez kábla pre vstup na strunu: 2,5 mm² - 6 mm²
Výstup prierezu kábla: 2,5 mm² - 6 mm²

Rozmer.: (š x v x h) 254 x 180 x 111 mm

Obsah: 1 ks

Šírka: 254 mm

V: 180 mm

Hĺbka: 111 mm

Systémové napätie: 1000 V

UKCA: áno

Na stiahnutie

Datasheet

European union

Datasheet 2208955 Phoenix Contact 1016813 SOL-SC-2ST-0-DC-2MPPT-1001SE

Datasheet 2208955 Phoenix Contact 1016813 SOL-SC-2ST-0-DC-2MPPT-1001SE

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2208955 Phoenix Contact 1016813 SOL-SC-2ST-0-DC-2MPPT-1001SE

Popis

Štandardne vyhovujúca kombinácia rozvádzačov vďaka použitiu DIN EN 61439.

Tento text bol preložený strojovo.
