Phoenix Contact 1054731 svorka pre vysoké prúdy zásuvná svorka sivá, modrá, čierna, žltá 1 ks

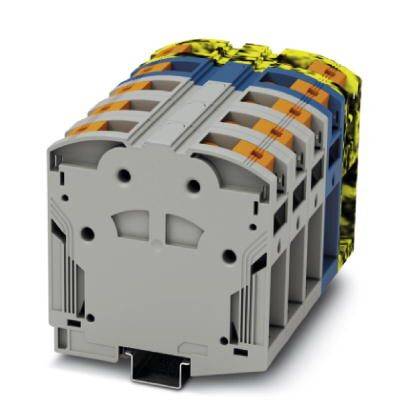

Obrázok zobrazuje viacfarebný, stohovateľný elektrický terminálový blok s viacerými slotmi pre elektrické pripojenia.

Ilustračný obrázok

'Znázornenie elektrickej sériovej schémy s dvoma paralelnými čiarami, spojenými bodkami v strede.'

Štyri kruhy tvoria dva horizontálne páry, prepojené čiarami. V strede sú štyri vertikálne body.

1/3

Ilustračný obrázok

Kategória výrobku

svorka pre vysoké prúdy

Pripojenie

zásuvná svorka

Flexibilné priemer (max.)

185 mm²

Pevný prierez (max.)

185 mm²

Menovitý prúd - filter

309 A

Datasheety: (PDF)

Doručenie: St 29. 7.

16 Ks

Počet

Celkom (219,99 € / kus)

219,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Počet pripojení: 10
Potenciál: 5
Menovitý prierez: 150 mm²
Menovité impulzné napätie: 8 kV
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálny zaťažovací prúd: 309 A (s prierezom vodiča 150 mm²)
Otvorená bočná stena: Nie.
Rozmer rastru: 31 mm

Kategória výrobku: svorka pre vysoké prúdy

Pripojenie: zásuvná svorka

Prierez flexibilné (min.): 95 mm²

Flexibilné priemer (max.): 185 mm²

Prierez pevný (min.): 95 mm²

Pevný prierez (max.): 185 mm²

Počet riadkov: 1

Pólov: 5

Farba: sivá
modrá
čierna
žltá

Menovitý prúd: 309 A

Menovitý prúd - filter: 309 A

Menovité napätie: 1500 V

Dĺžka izolácie (max.): 40 mm

Číslo výrobcu: 1054731

Obsah: 1 ks

Typ: PTPOWER 185-3L/N/FE

Rozmer.: (d x š) 116.4 mm x 155 mm

Šírka: 155 mm

Dĺžka: 116.4 mm

Stupeň znečistenia: 3

Trieda horľavosti: V0

Izolačný materiál: PA

Izolácia: PA

Na stiahnutie

Datasheet

Datasheet 2209068 Phoenix Contact 1054731 svorka pre vysoké prúdy zásuvná svorka sivá, modrá, čierna, žltá 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209068 Phoenix Contact 1054731 svorka pre vysoké prúdy zásuvná svorka sivá, modrá, čierna, žltá 1 ks

Popis

Pripojovacie svorky Push-in sa okrem systémových vlastností systému CLIPLINE Complete vyznačujú jednoduchým zapojením vodičov s dutinkami alebo tuhými vodičmi bez použitia nástrojov. Kompaktná konštrukcia umožňuje zapojenie v najužších priestoroch. Okrem použitia existujúceho testovacieho kohútika je možné pripojiť aj kohútikové svorky, z ktorých každá ponúka dodatočné umiestnenie dvoch testovacích káblov.

Tento text bol preložený strojovo.
