Phoenix Contact 1054732 svorka pre vysoké prúdy zásuvná svorka sivá 3 ks

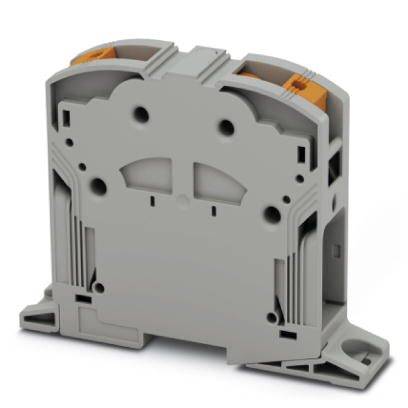

Šedý elektrický modul svoriek so svetlooranžovými otvormi svoriek, stojaci na plochom povrchu. Vhodný pre účely zapojenia.

Ilustračný obrázok

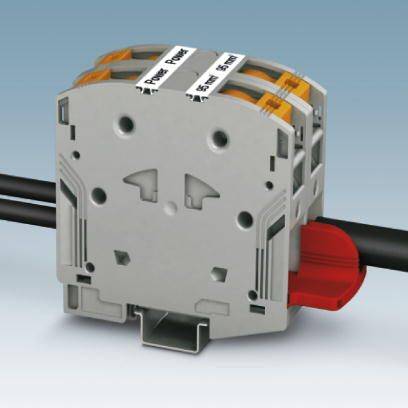

Sivá svorkovnica na DIN lište s oranžovými pákami spája čierne káble. Je označená bielymi štítkami 'Test' a 'Power'.

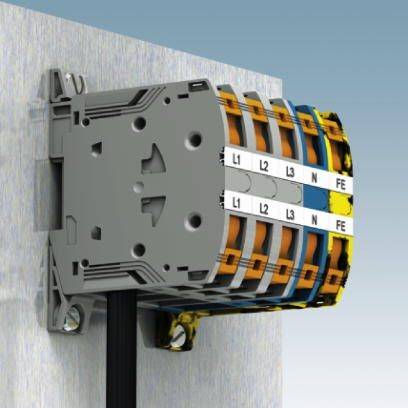

Viacpólová svorkovnica namontovaná na stene, zobrazujúca káblové pripojenia s označením L1, L2, L3, N a PE pre elektrické zapojenie.

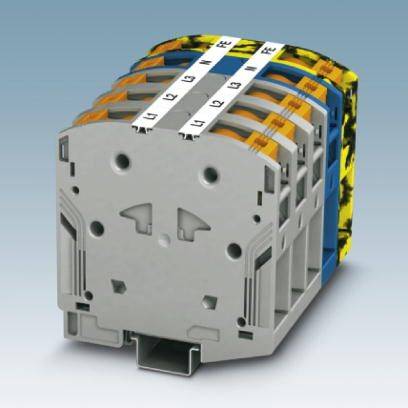

Viacposchodový radový svorkovnicový blok s označeniami L1, L2, L3, N, PE na farebne kódovaných segmentoch, určený na montáž na DIN lištu.

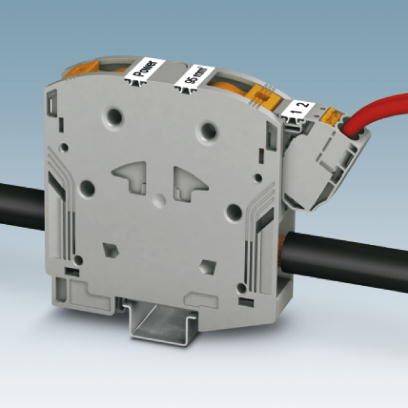

Sivý pripojovací blok pripojený červenými a čiernymi káblami. Hore označený nápismi 'Poten', 'Schutz', '12'. Vhodný pre elektrické prepojenia.

Sivá, okrúhla svorka s elektrickými vodičmi, pripojená na oboch stranách. Súčiastka je určená na zapojenie do elektrických zariadení.

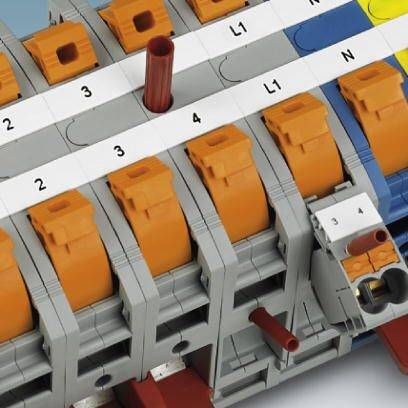

Detailný záber elektrickej svorkovnice. Viaceré káble sú vedené farebne označenými svorkami. Viditeľné číslovanie 1-4.

Diagram znázorňuje horizontálnu čiaru s kruhom na každom konci.

Diagram obdĺžnikového objektu s rozmermi: výška 137,3 mm a vzdialenosti 6,5 mm od upevňovacích bodov na koncoch.

1/9

Ilustračný obrázok

Kategória výrobku

svorka pre vysoké prúdy

Pripojenie

zásuvná svorka

Flexibilné priemer (max.)

185 mm²

Pevný prierez (max.)

185 mm²

Menovitý prúd - filter

309 A

Datasheety: (PDF)

Doručenie: St 29. 7.

29 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 3 ks)

Set(y)

Celkom (26,66 € / kus)

85,99 €

-7 %

79,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Počet pripojení: 2
Potenciál: 1
Menovitý prierez: 150 mm²
Menovité impulzné napätie: 8 kV
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálny zaťažovací prúd: 309 A (s prierezom vodiča 150 mm²)
Otvorená bočná stena: Nie.
Rozmer rastru: 31 mm
Priemer otvoru: 6,5 mm

Kategória výrobku: svorka pre vysoké prúdy

Pripojenie: zásuvná svorka

Prierez flexibilné (min.): 95 mm²

Flexibilné priemer (max.): 185 mm²

Prierez pevný (min.): 95 mm²

Pevný prierez (max.): 185 mm²

Počet riadkov: 1

Pólov: 1

Farba: sivá

Menovitý prúd: 309 A

Menovitý prúd - filter: 309 A

Menovité napätie: 1500 V

Dĺžka izolácie (max.): 40 mm

Číslo výrobcu: 1054732

Obsah: 3 ks

Typ: PTPOWER 185 F

Rozmer.: (d x š x v) 150 x 31 x 108.3 mm

Šírka: 31 mm

V: 108.3 mm

Dĺžka: 150 mm

Stupeň znečistenia: 3

Trieda horľavosti: V0

Izolačný materiál: PA

Izolácia: PA

Na stiahnutie

Datasheet

Datasheet 2209069 Phoenix Contact 1054732 svorka pre vysoké prúdy zásuvná svorka sivá 3 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209069 Phoenix Contact 1054732 svorka pre vysoké prúdy zásuvná svorka sivá 3 ks

Popis

Pripojovacie svorky Push-in sa okrem systémových vlastností systému CLIPLINE Complete vyznačujú jednoduchým zapojením vodičov s dutinkami alebo tuhými vodičmi bez použitia nástrojov. Kompaktná konštrukcia umožňuje zapojenie v najužších priestoroch. Okrem použitia existujúceho testovacieho kohútika je možné pripojiť aj kohútikové svorky, z ktorých každá ponúka dodatočné umiestnenie dvoch testovacích káblov.

Tento text bol preložený strojovo.
